| 型号 | 滚轴参数（不需要测量物体周长） |
|
A9 |
旋转32mm/每转 滚轴直径12.5mm 无需更改Y轴电机方向$3（Y$3=true） |
| S6/S9 旋转轴为Y轴 (Y$3默认是false) |
旋转32mm/每转 滚轴直径12.5mm 需要更改电机方向 （Y$3=true） 也可不启用旋转模式，直接接入机器Y轴电机线 |
| S10/S30/ULTRA 旋转轴为Y轴 (Y$3默认是false) |
旋转32mm/每转 滚轴直径12.5mm 需要更改电机方向 （Y$3=true） 也可不启用旋转模式，直接接入机器Y轴电机线
|
| S70MAX 旋转轴为Y轴 (Y$3默认是true) |
旋转32mm/每转 滚轴直径12.5mm 需要更改电机方向 （Y$3=false） |
|
E1
|
滚轴直径12.5mm 无需更改电机方向 (X$3=false，A$3=false) |
参考图
| 滚轴 | 卡盘 |
 |
 |
更改电机方向说明：

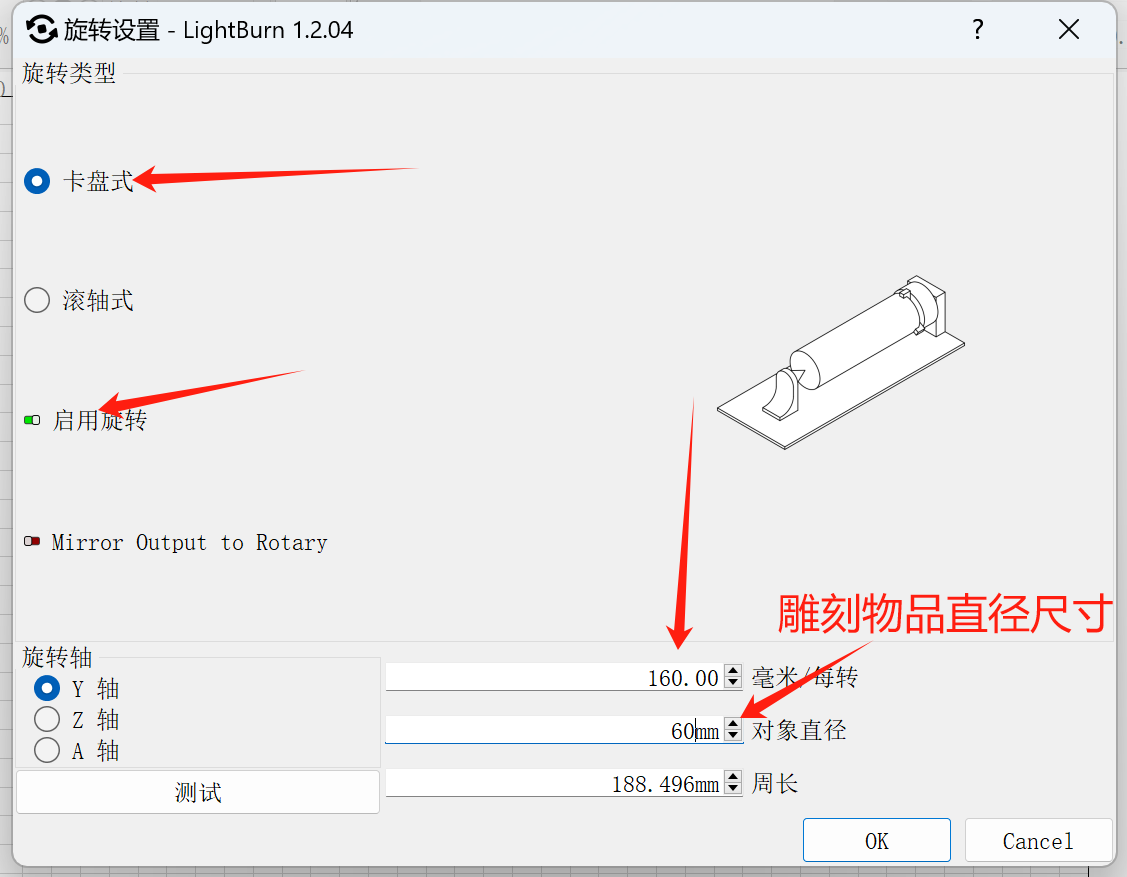

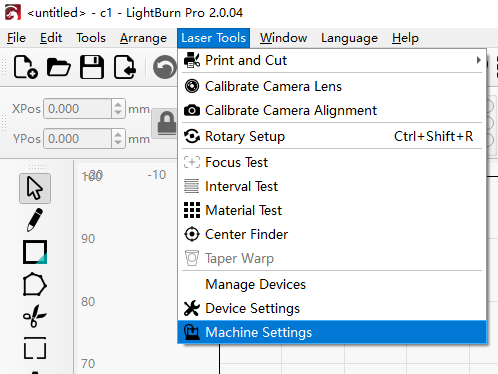

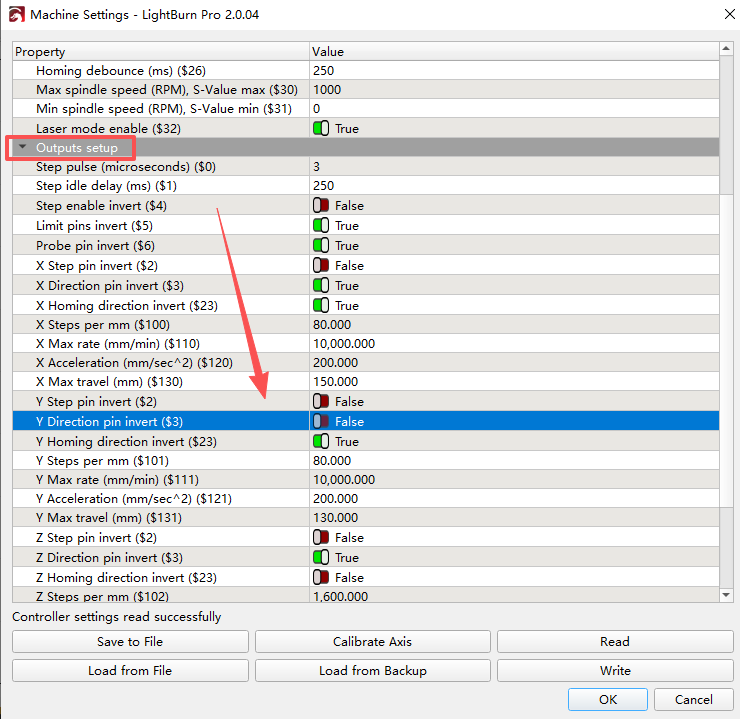

打开激光工具-机器设置
找到输出设置-Y方向引脚反转（Y$3），根据机器需要，切换开关。
本文仅针对软件设置，有关硬件设置请参考各机器/配件对应的使用教程。

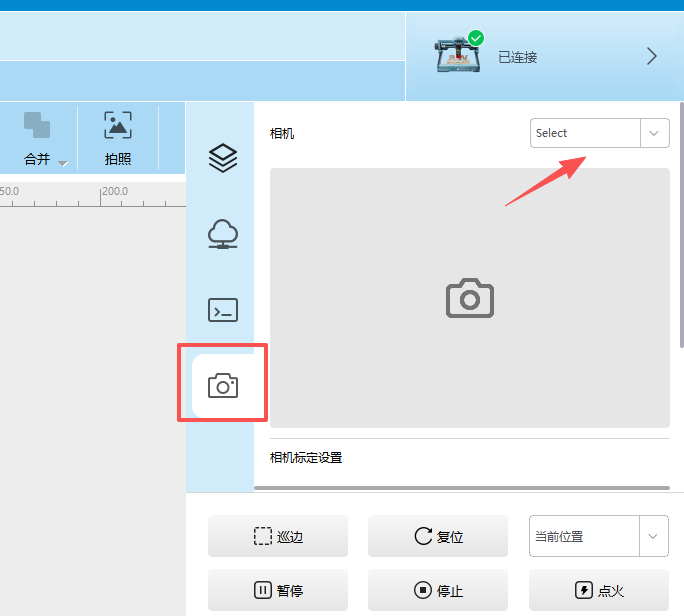

打开软件，在右侧控制台中选择相机
选择相机端口，连接相机。

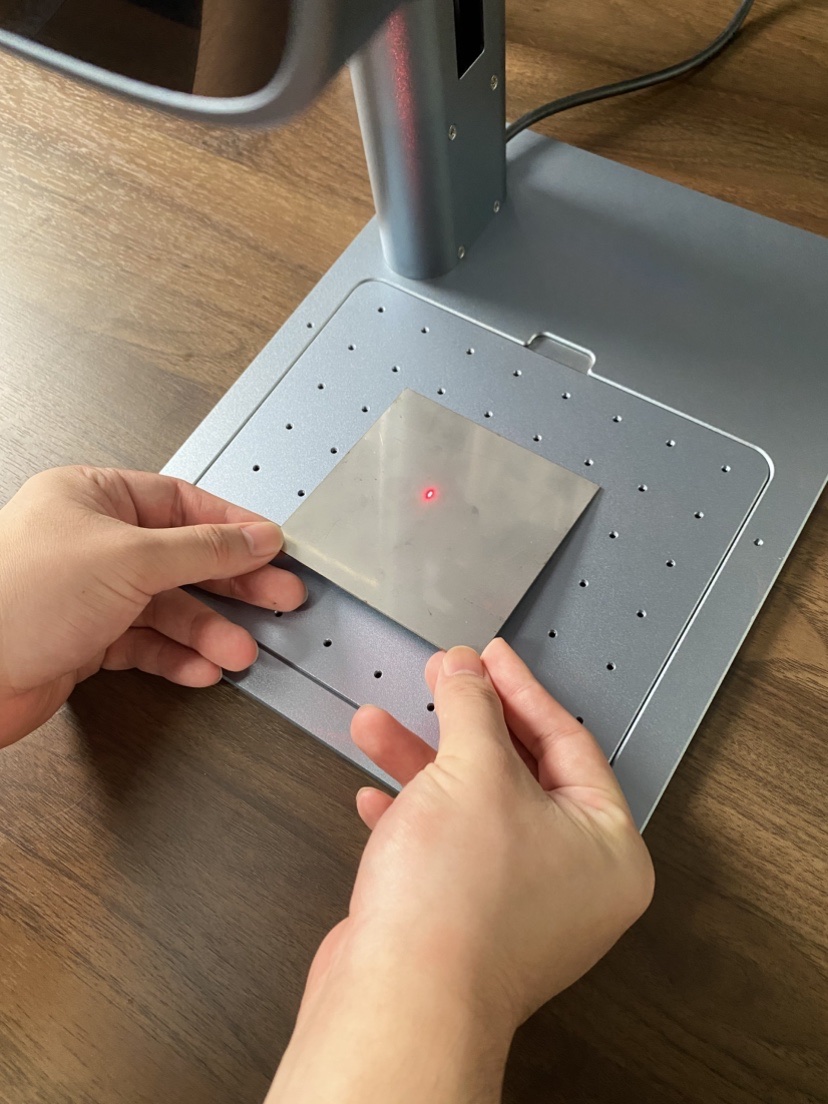

放置耗材以进行校正，推荐放置木板。放置完成后进行对焦。
点击相机更新，此时画面不会更新至画布上，而是更新在相机对齐内容中。编辑相机标定设置。
根据机器的雕刻范围，设置合适的标定尺寸，通常可设置为机器雕刻幅面的80%；雕刻速度和雕刻功率根据不同激光器，设置不同参数。此处以E1为例。
将雕刻幅面设置为300*200mm，速度6000mm/min，功率60%
点击相机标定，弹出提示，点击边框确认雕刻位置；点击复位，复位激光器；点击开始机器会在耗材的四个位置上雕刻图案。
雕刻结束后，点击相机更新，对齐内的页面刷新。点击相机对齐，进行对齐。
对齐页面中，从左上角按顺时针选择雕刻图案的圆心位置；左键双击选择标记，右键单击撤回。选择完毕后点击确认或关闭窗口。校正完成。

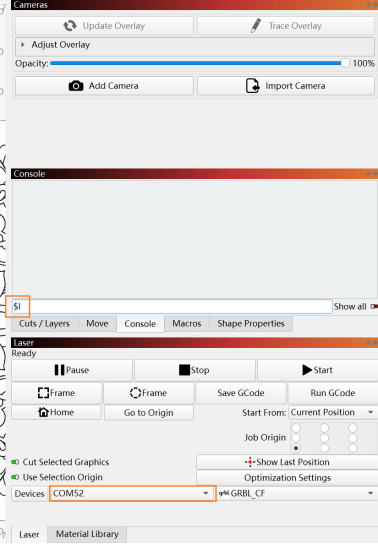

机器内灯光可能导致摄像头过曝，从而看不清校准纸或者校正图案。可在控制台输入$light/duty=(0-1000，对应0%-100%)控制灯光亮度。
点击拍照，画面将更新至画布中。
本文主要介绍Sculpfun Space的使用功能，机器/配件的安装和调试请参考各产品文档。
将软件与已经安装滚轴的机器连接。
打开设置
在设置中调整旋转设置

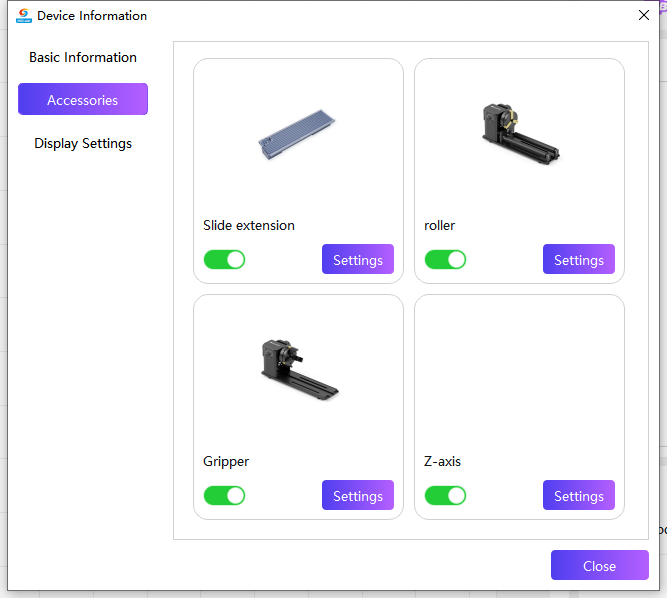

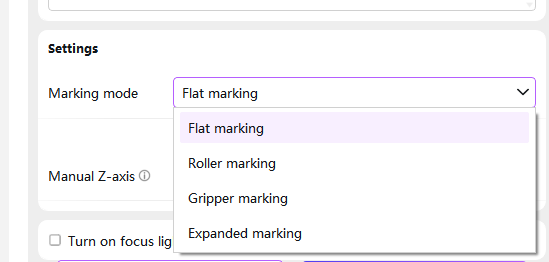

打开启用旋转开关。根据需要调整滚轴/卡爪模式。

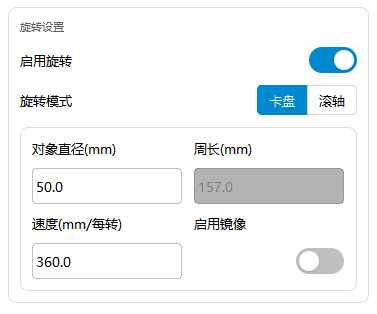

卡爪模式下，根据需要设置雕刻对象直径、旋转速度。

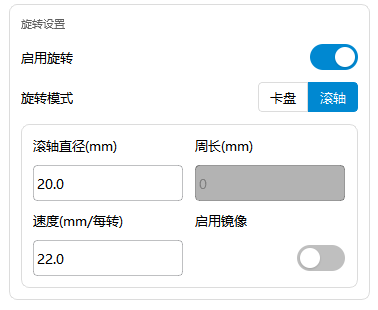

滚轴模式下，根据需要调整滚轴直径、旋转速度。
根据使用机器及滚轴配件的不同，修改参数。参数详见RA Pro系列参数文档及RA Mini 参数文档。

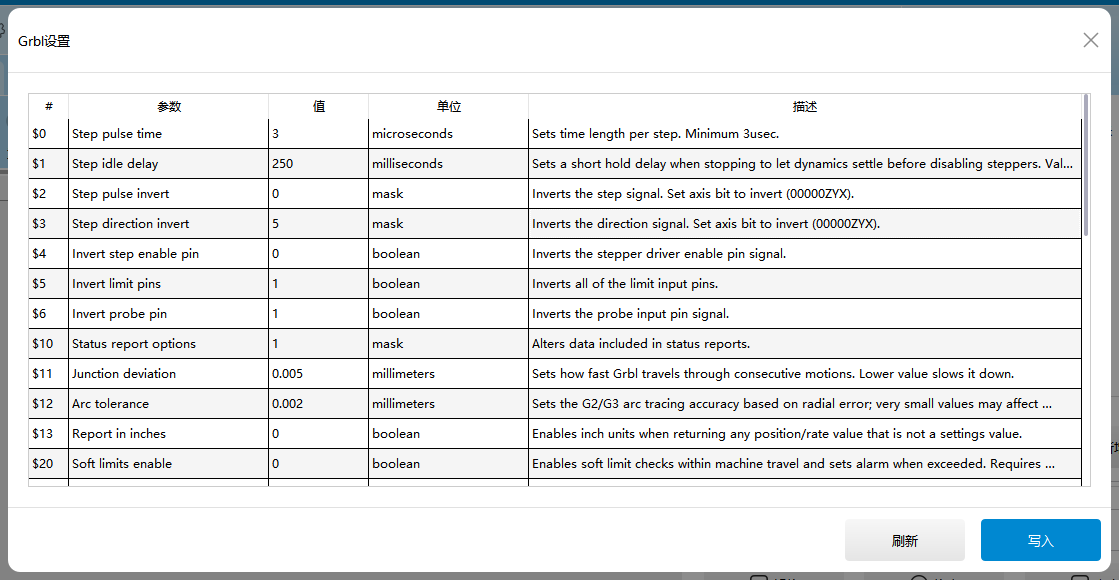

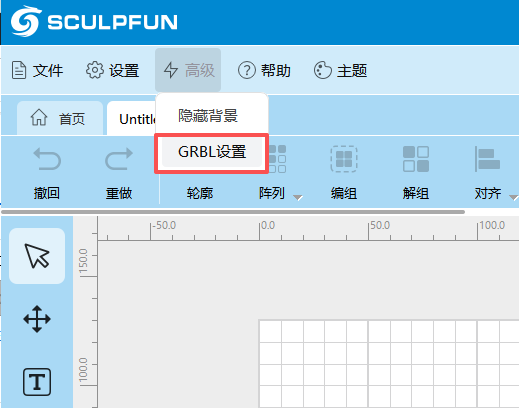

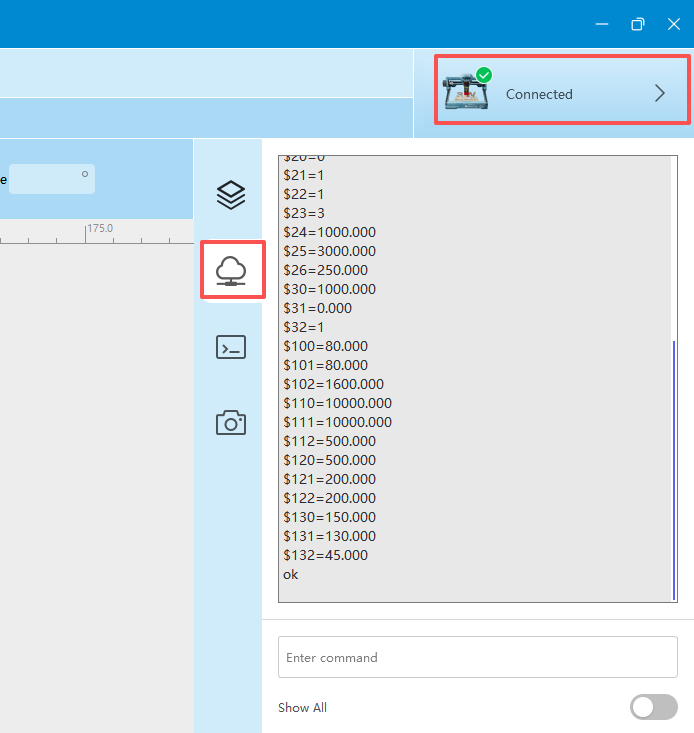

如需修改电机方向等GRBL参数，可以点击高级-GRBL设置，找到相关设置。

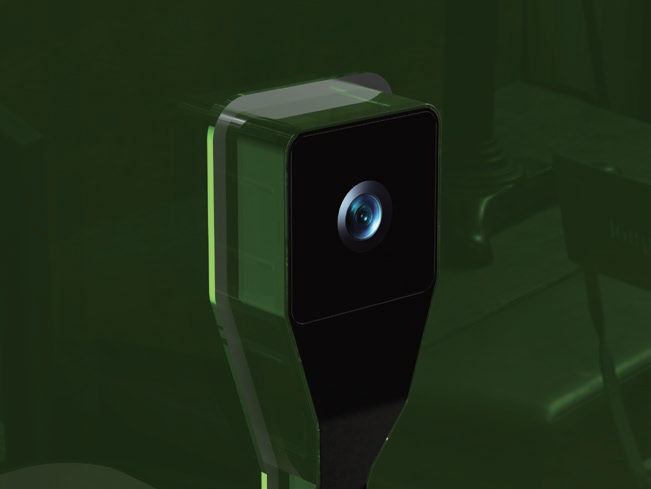

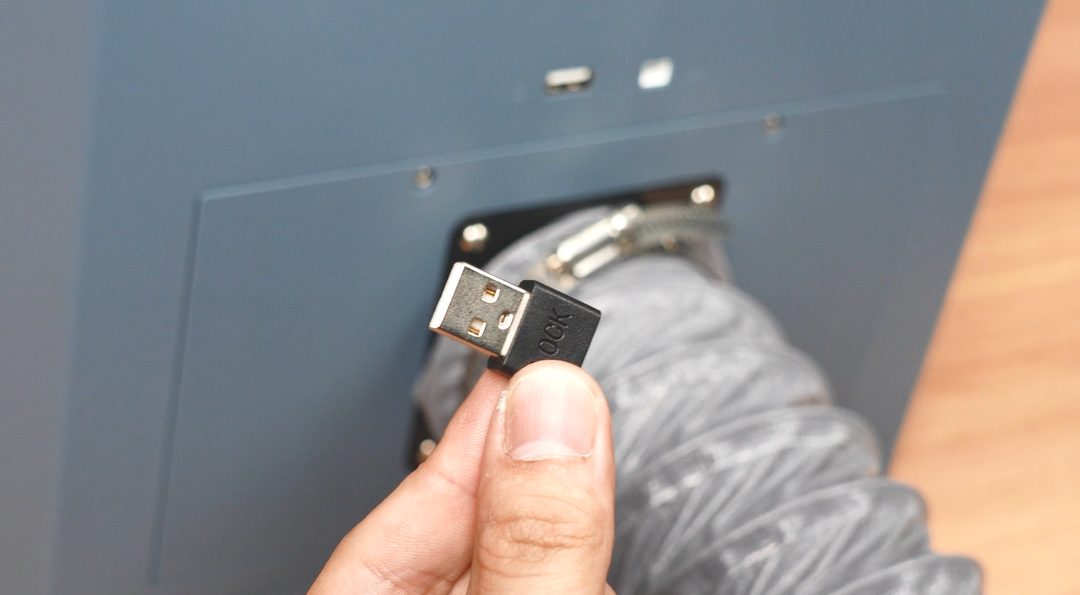

将机器与摄像头通信线连接至电脑，打开软件。

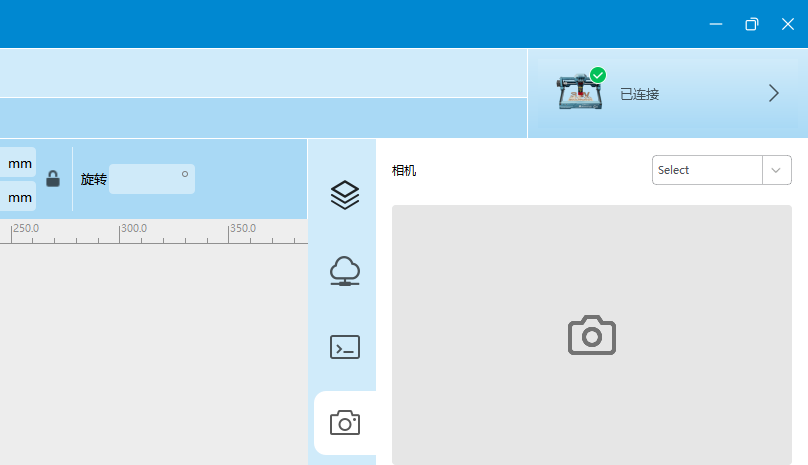

连接后，点击相机，在界面右上角选择摄像头。通常，摄像头名称会带有Sculpfun单词。
相机出现画面后，连接完成。使用之前，请参考Sculpfun Space摄像头校正教程进行校准。
本文档主要介绍Sculpfun Space的功能，以及如何使用Sculpfun Space操作机器。

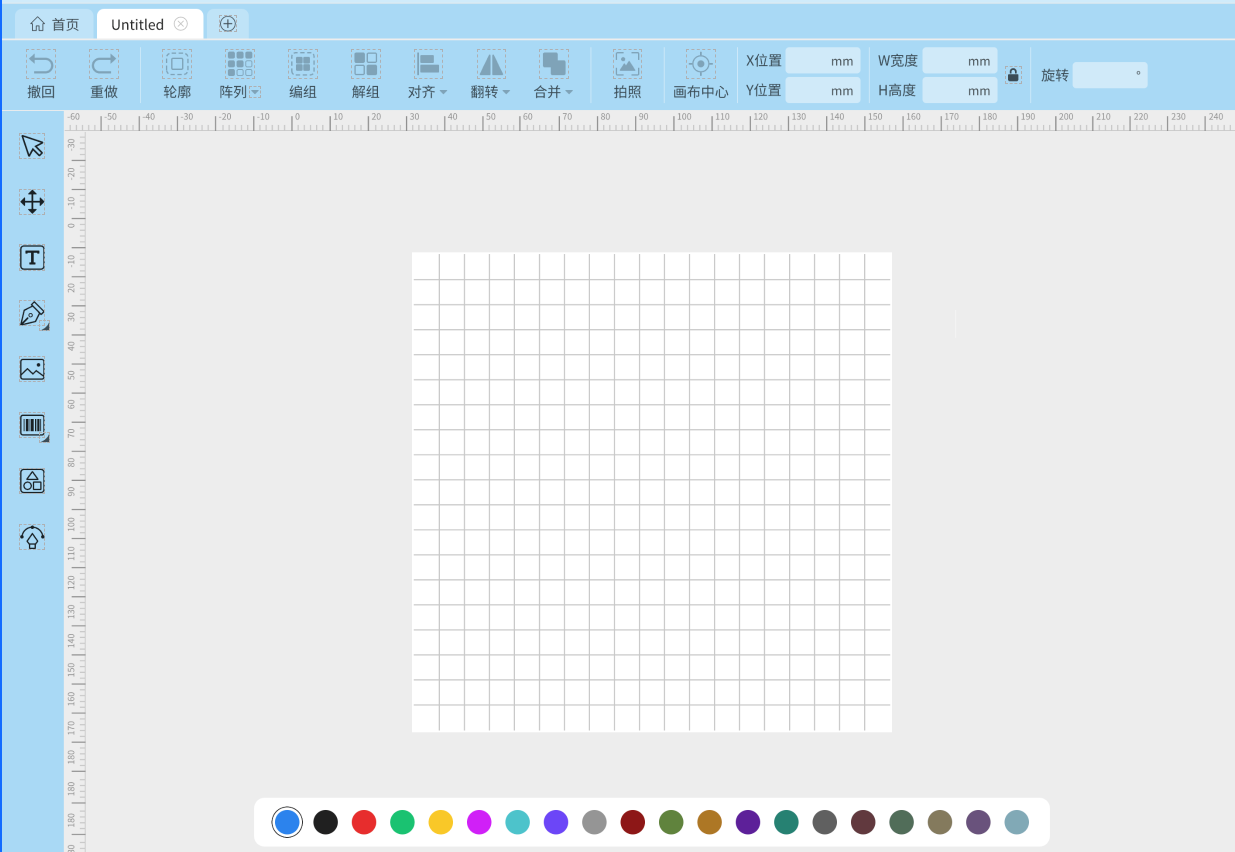

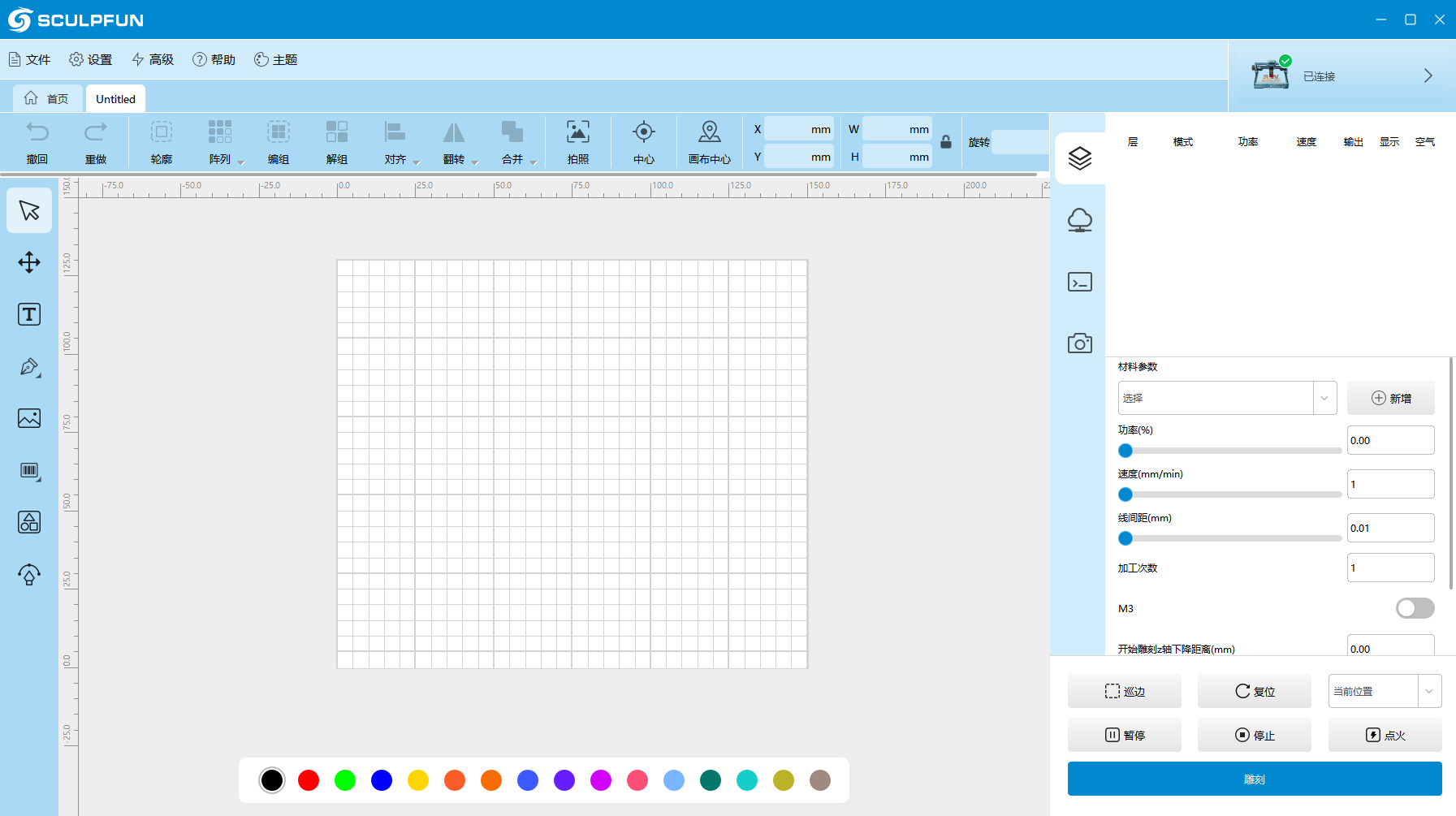

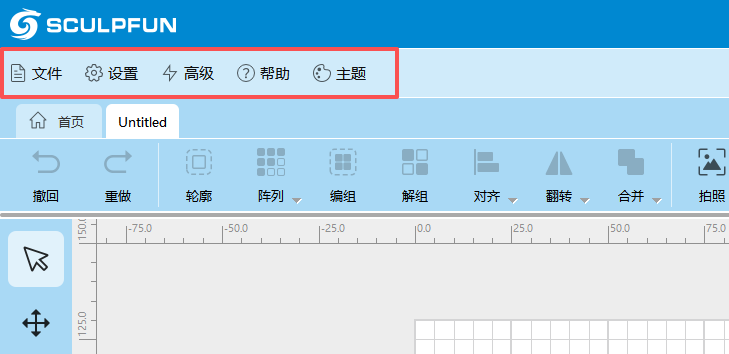

打开软件，点击新建，创建一个新的画布。
图
文件：在这里进行文件的保存和打开，可以保存为xspace格式或Gcode格式。
设置：进行机器的通用设置。

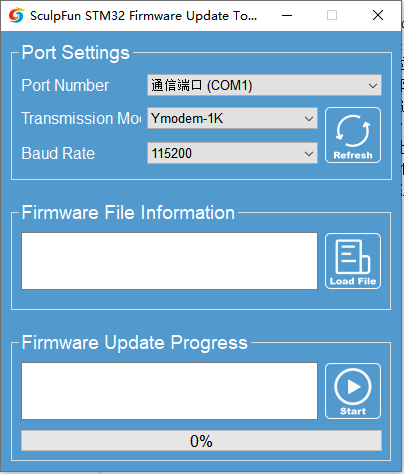

高级：连接机器后进行GRBL设置。
帮助：软件协议相关以及机器使用支持。
主题：可以更换界面颜色

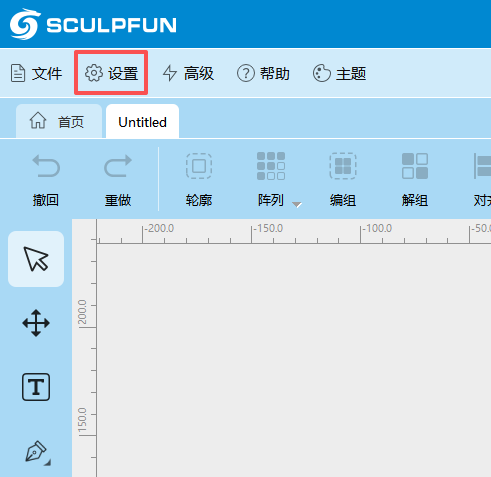

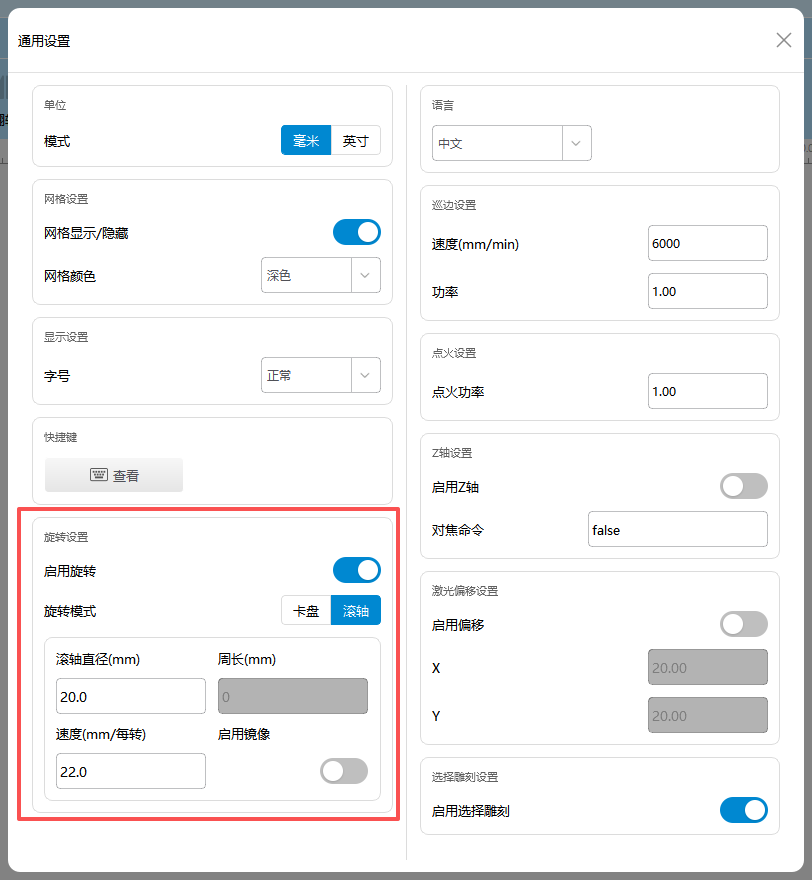

打开设置。

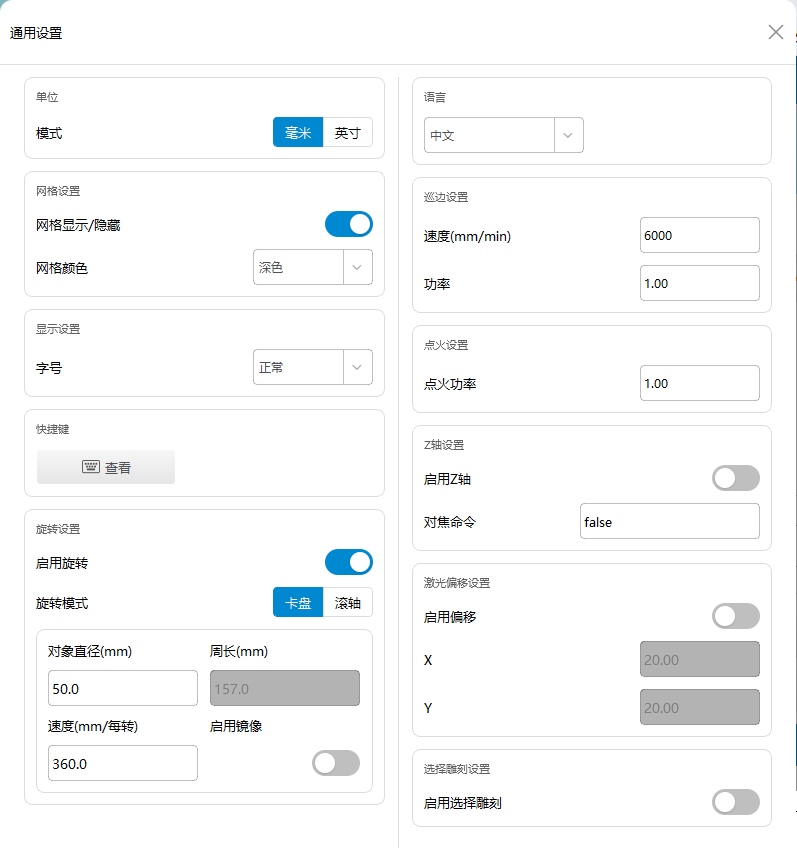

通用设置
单位：根据使用习惯设置为毫米或英寸。
网格设置：调整画布上的网格。
显示设置：可以对界面文字大小进行设置。
快捷键：在此处查看快捷键功能。
旋转设置：当需要使用滚轴/卡盘配件时，需要进行设置。
语言：设置语言，默认为英文。
巡边设置：设置边框预览时的速度和功率，默认为1000mm/min、1%。
点火设置：设置点火时的功率，默认为1%。

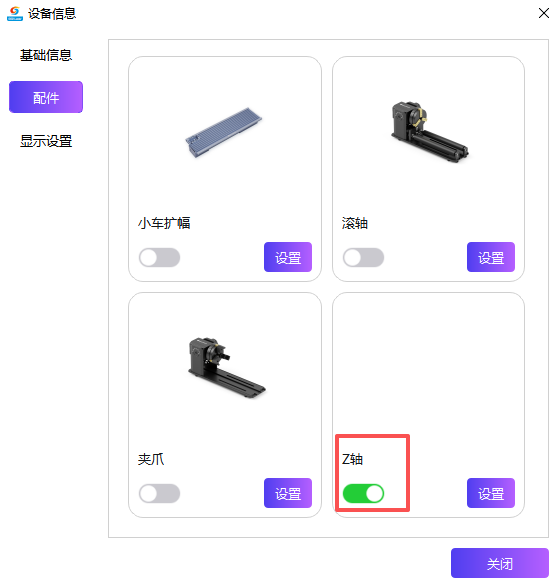

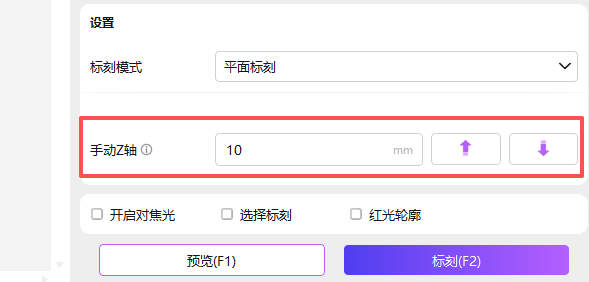

Z轴设置：当机器配备Z轴模块时，可在此启用Z轴。
激光偏移设置：建议搭配激光辅助定位功能使用。可以将激光工作位置偏移至设置的指定数值（通常偏移至辅助定位激光处）。
选择雕刻设置：开启时，仅会雕刻选择的图形/层。

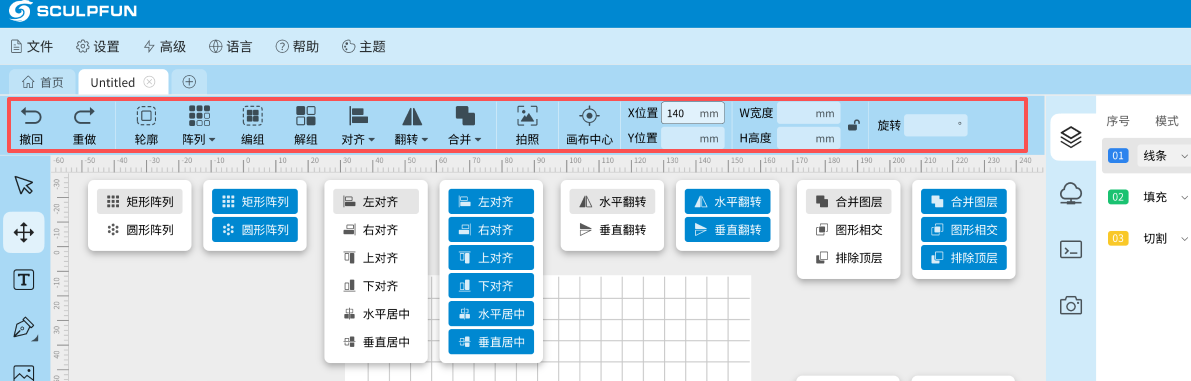

撤回：撤销上一步操作，恢复到之前的状态。
重做：恢复撤销的操作，回到撤销前的状态。
轮廓：对图形进行偏移，生成一个选中图形偏移X距离的轮廓。
阵列：对选中对象按行、列或环形方式进行复制排列。
编组：将多个选中的对象组合成一个整体，方便统一操作。
解组：将编组的对象拆分为独立的个体，恢复各自可单独编辑的状态。
对齐：提供多种对齐方式（左对齐，水平对齐等），用于精确排列图形位置。
翻转：将选中对象进行水平或垂直翻转。
合并：将多个图形合并成一个单一的图形。合并方式有并集、交集、差集。
捕获：捕获相机（如有）的图像，导入当前画布中。
中心（居中）：将选中对象移动至画布的正中心位置。
画布中心：将画布视图移动至页面的正中心位置。
位置：精确设置选中对象在画布上的X、Y坐标，实现精确定位。
尺寸：精确调整选中对象的宽度和高度，锁定可以保持宽高比不变。
旋转：精确设置选中对象的旋转角度。

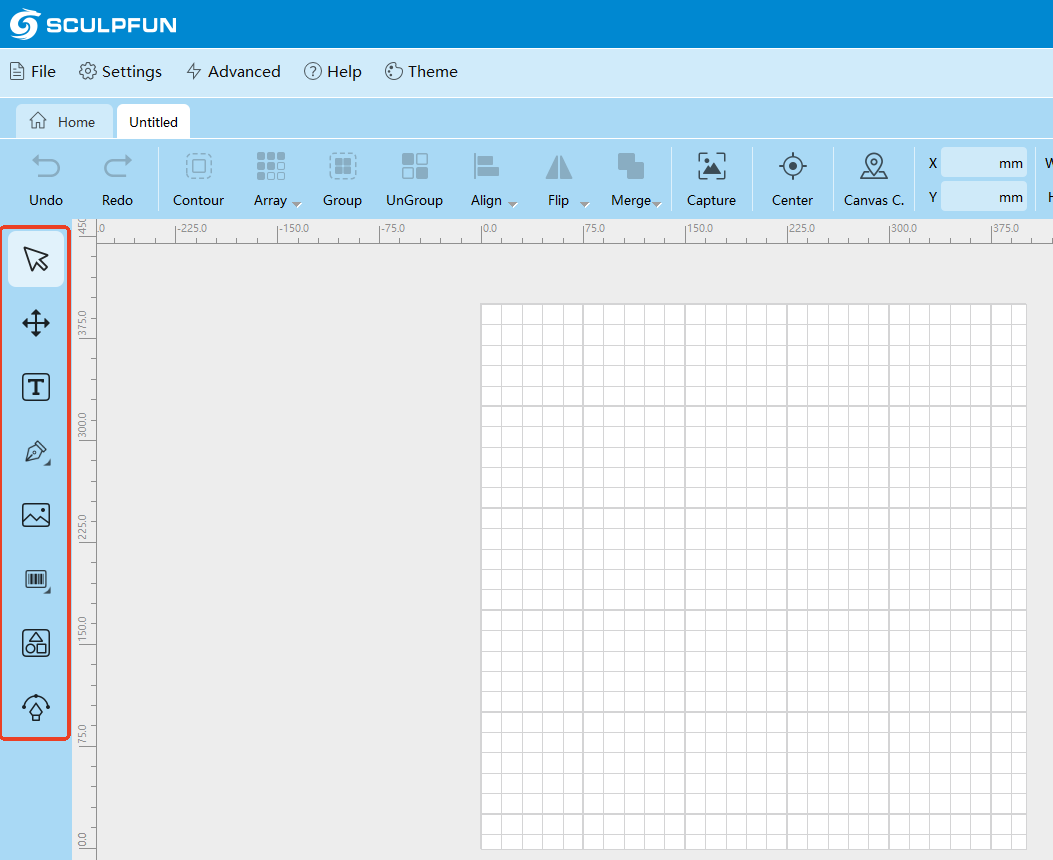

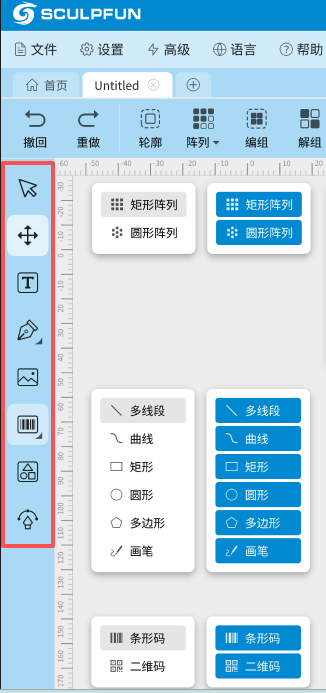

选择：将鼠标更改为选择模式，可以选中画布上的图形、文本等对象。
移动：将鼠标更改为移动模式，此时操作将移动画布。
文本：插入文本框，在画布上添加、编辑文字内容，支持调整字体，大小，内容等。
绘制：提供多种绘图工具，用于创建自定义图像。
图片：导入图片，导入后可对图片进行多种设置。
条码：生成条形码、二维码；可以编辑条码的内容。
素材：软件内自带的素材，用户也可以自行添加常用的素材。
矢量：导入矢量图。
标签栏：可以切换首页。
标尺：分布在画布左侧和顶部，显示单位根据设置自动调整。用于辅助精确定位和测量设计元素的尺寸、间距。

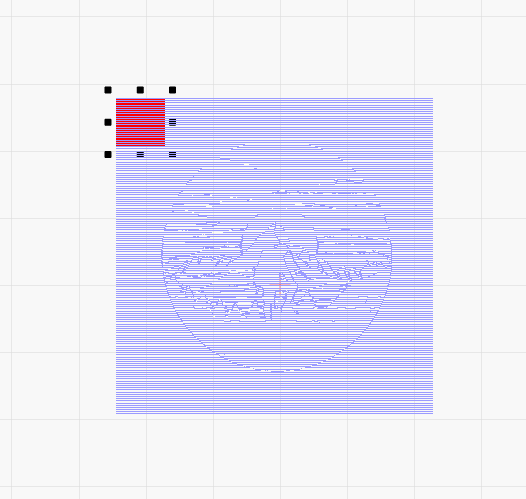

画布：软件的核心工作区域，在此进行创作。
网格：可视化参考线，可以在设置中关闭。

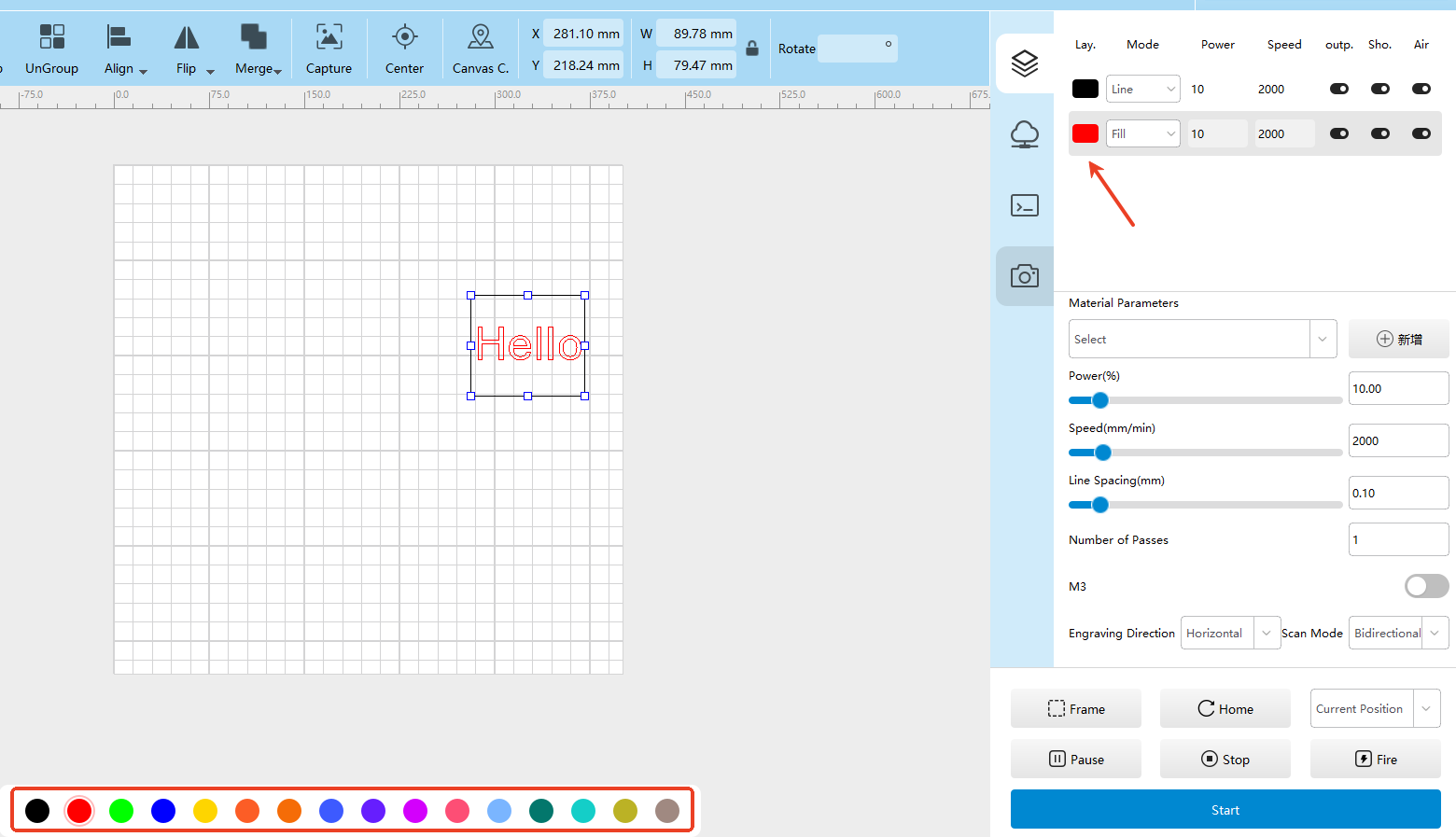

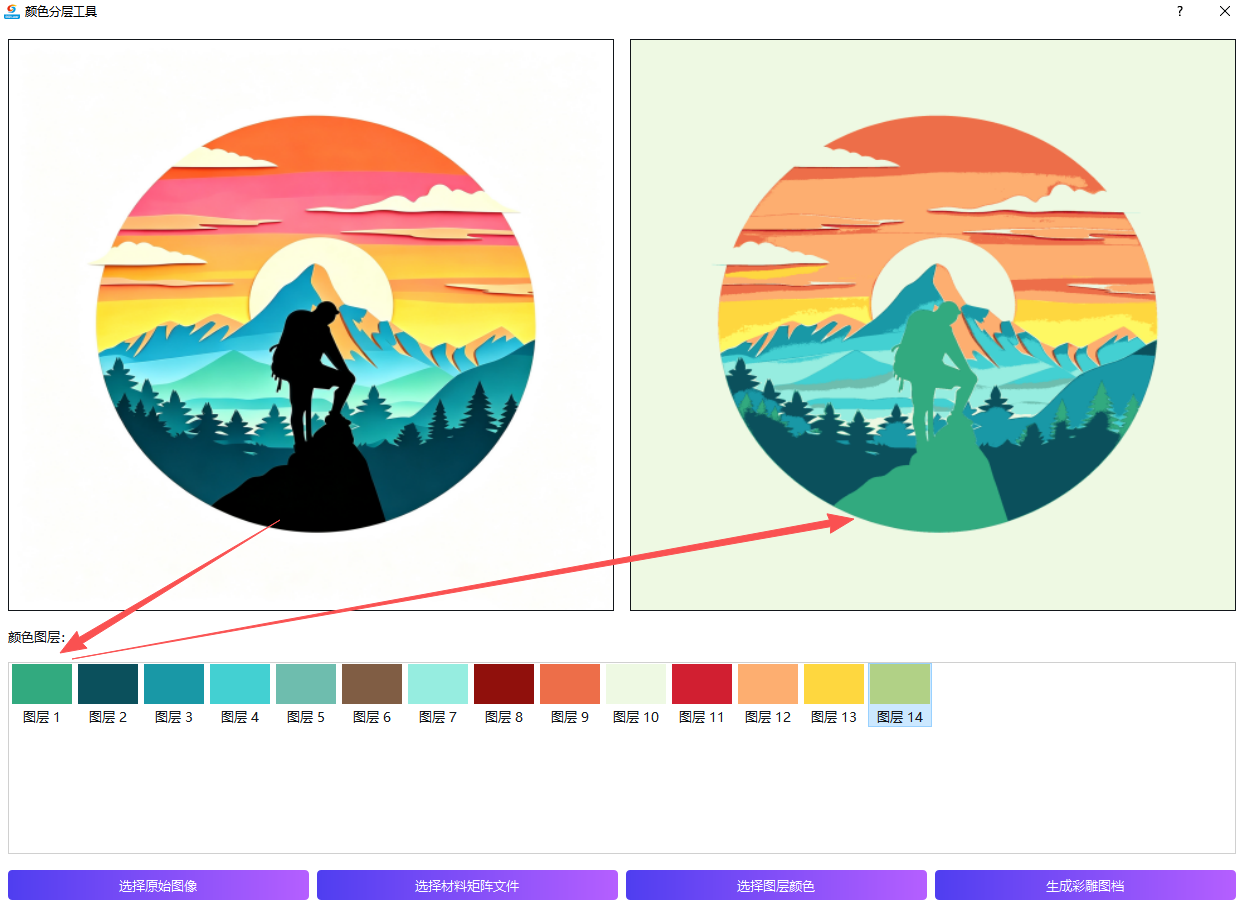

层：位于画布下方，可以将不同素材放置于不同的层中，方便调整参数。
设备连接：显示当前设备名称和连接状态。
层：管理设计中的不同图层，可以对每个图层独立设置工作参数，方便分层加工。

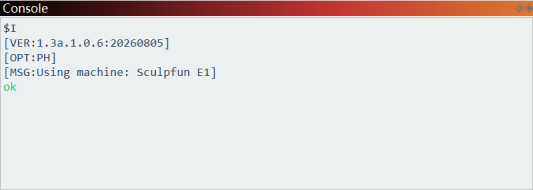

终端：控制台，显示设备运行日志、G代码信息和错误提示， 用于调试和监控。

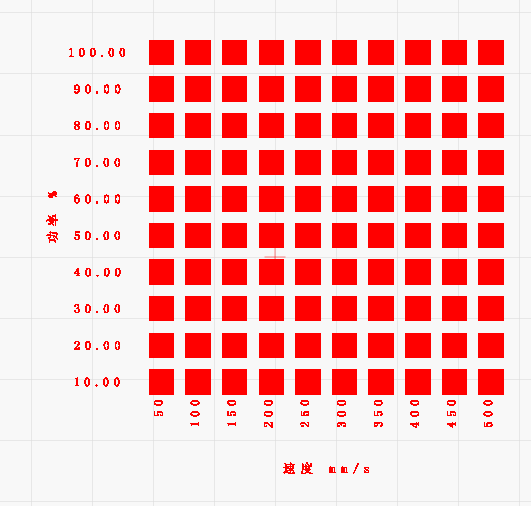

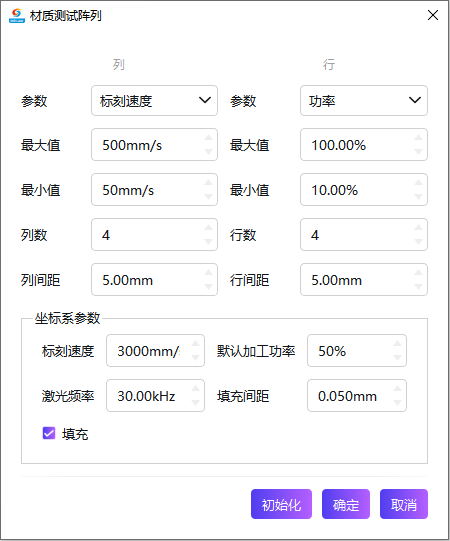

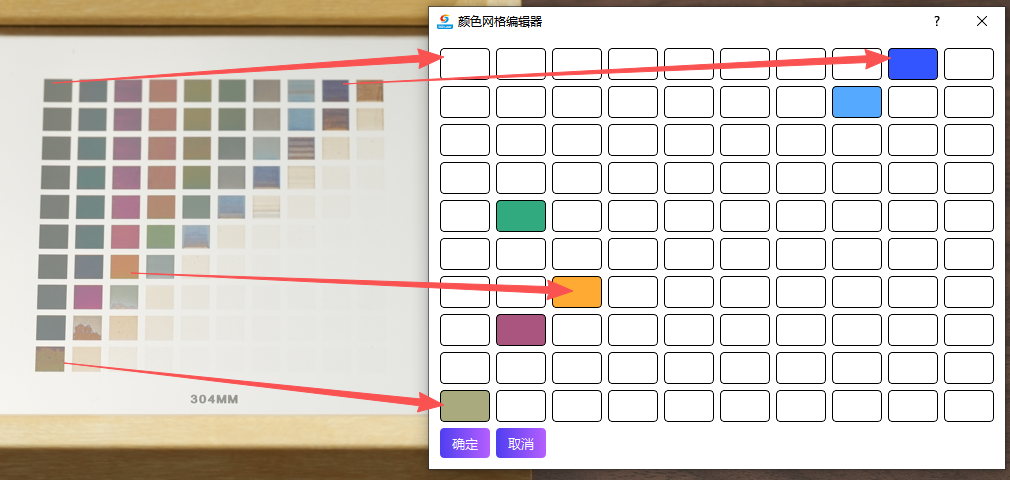

测试：材料参数测试用。根据需求调整测试块的数量、范围、功率变化等参数。
相机：搭配摄像头配件使用。

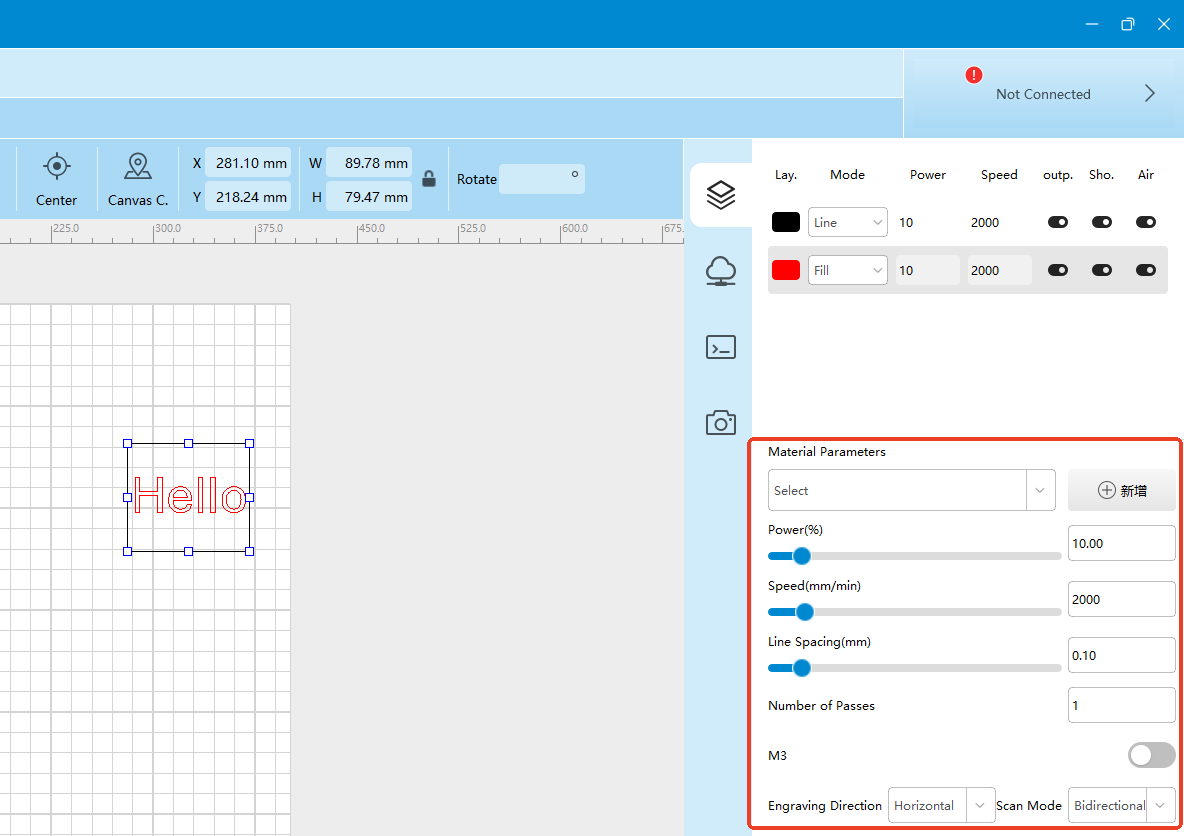

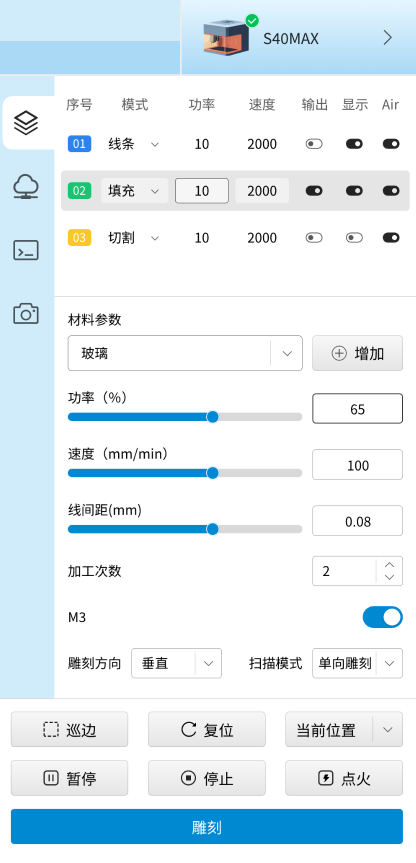

材料参数：可以使用预设材料参数，也可以自定义常用的材料参数。
功率：调节激光的输出功率。
速度：调节激光器的移动速度。

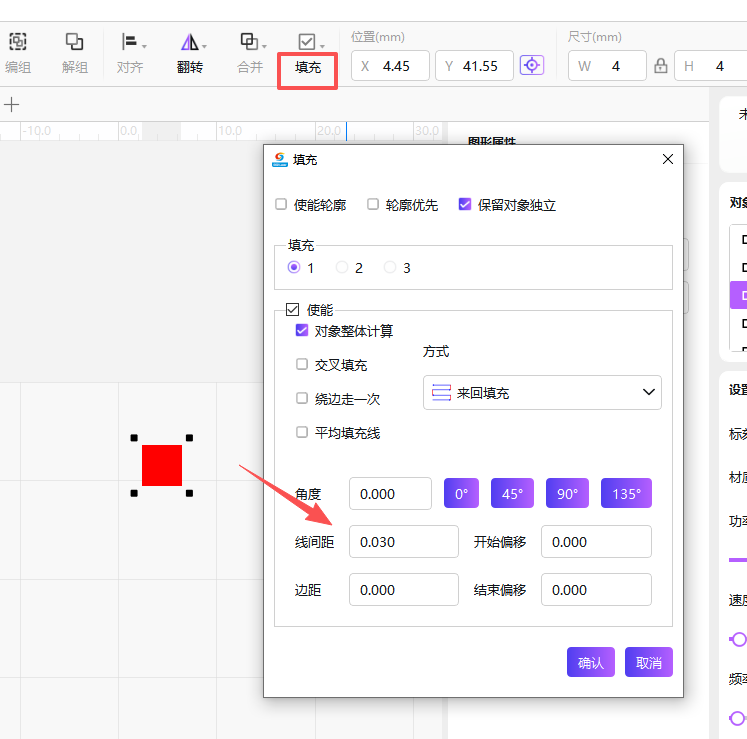

线间距：激光扫描时，相邻两条扫描线之间的距离
加工次数：设置工作次数，多次加工可加深雕刻或完全切割。
M3:恒定功率模式，激光开启时，功率恒定不变，在激光器减速处可能会导致烧焦甚至点燃。关闭此开关则为M4:动态功率模式，此时激光功率随移动速度调整，确保单位面积上的能量保持恒定。
雕刻方向：可选择水平或垂直。
扫描模式：可选择单向雕刻或双向雕刻，双向雕刻更省时间，但是效果较差。
巡边：在材料上预览设计的边界框，确认加工范围和位置是否正确。
点火：以1%功率开启激光，用于确认激光位置。
复位：控制激光器移动到设备的机械原点位置。
当前位置/用户原点/绝对坐标：设定加工的开始位置。

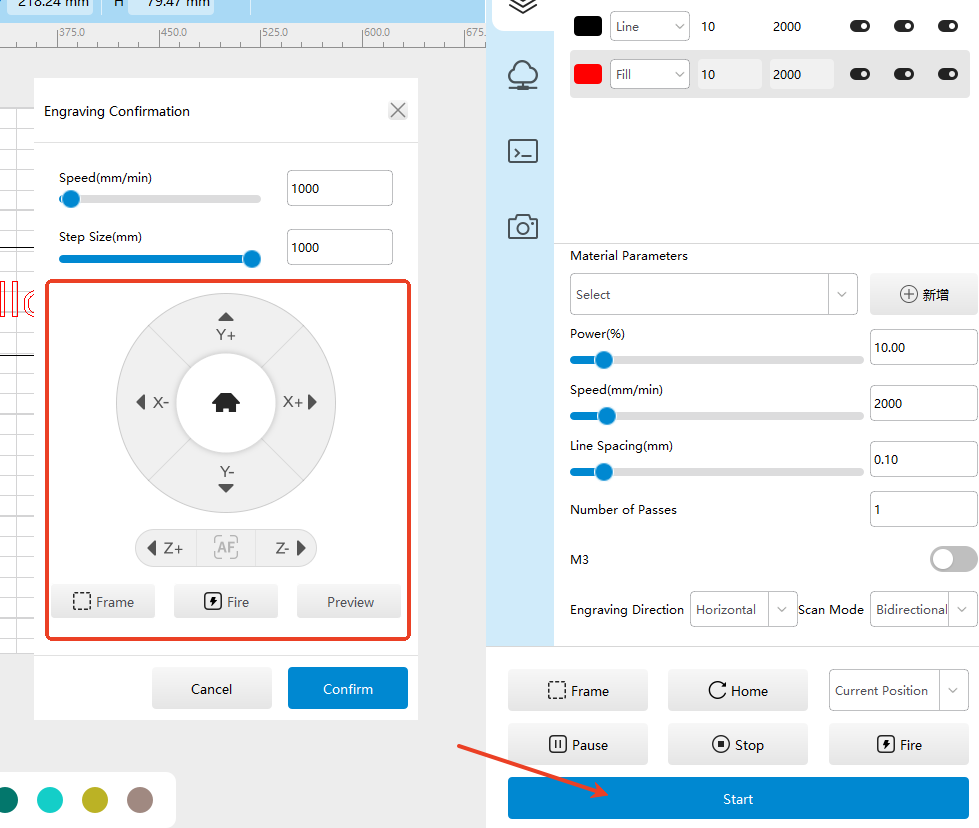

雕刻：进入雕刻确认界面。
暂停：暂停正在加工的任务。
停止：停止进行中的任务。
通过左侧工具栏，导入或者绘制素材。
通过画布下方的层栏，设置分层。
通过控制台，调整素材参数，以达到需要的效果。参数需要多次测试，示意参数仅供参考。

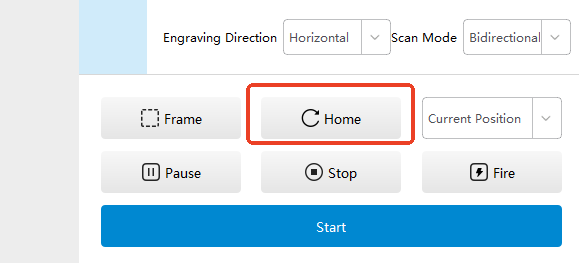

点击复位，重置激光器位置。再根据需求调整激光器的位置。
点击巡边，观察素材在材料上的位置，确认加工范围和位置。
点击预览，观察成品样式。
点击雕刻，激光器开始工作。得到成品。

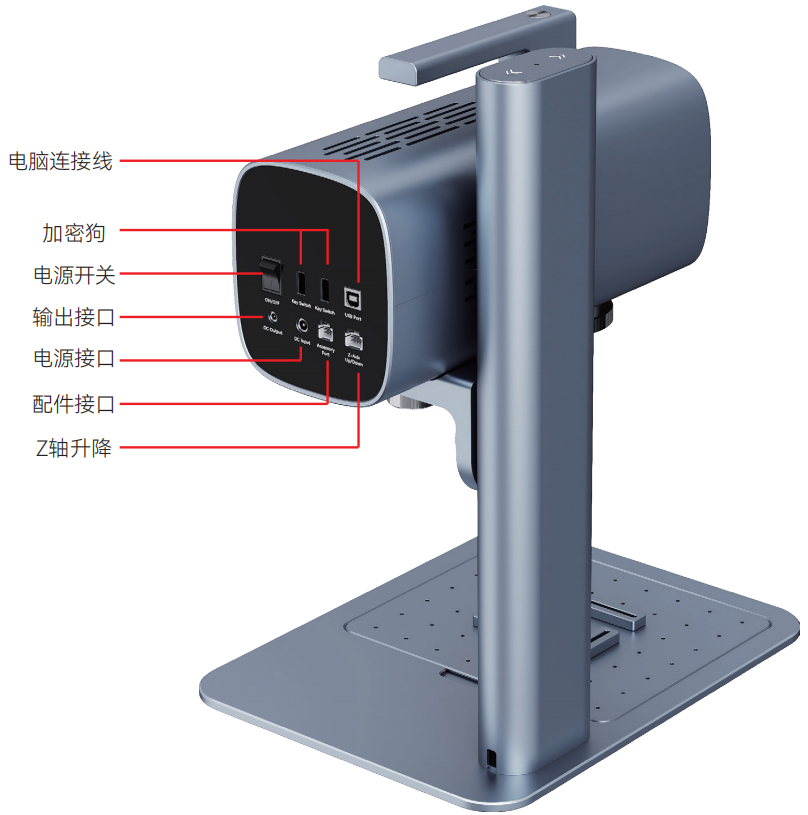

E1系列包装内附赠的配件（如摄像头、气泵等）使用说明详见：E1系列使用教程
RA Pro/Pro Max:

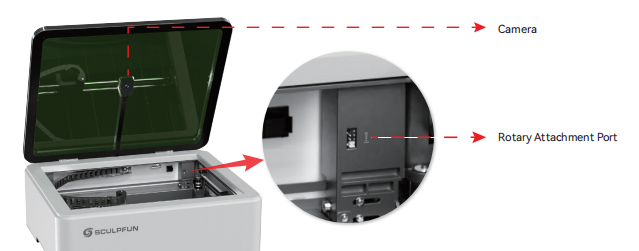

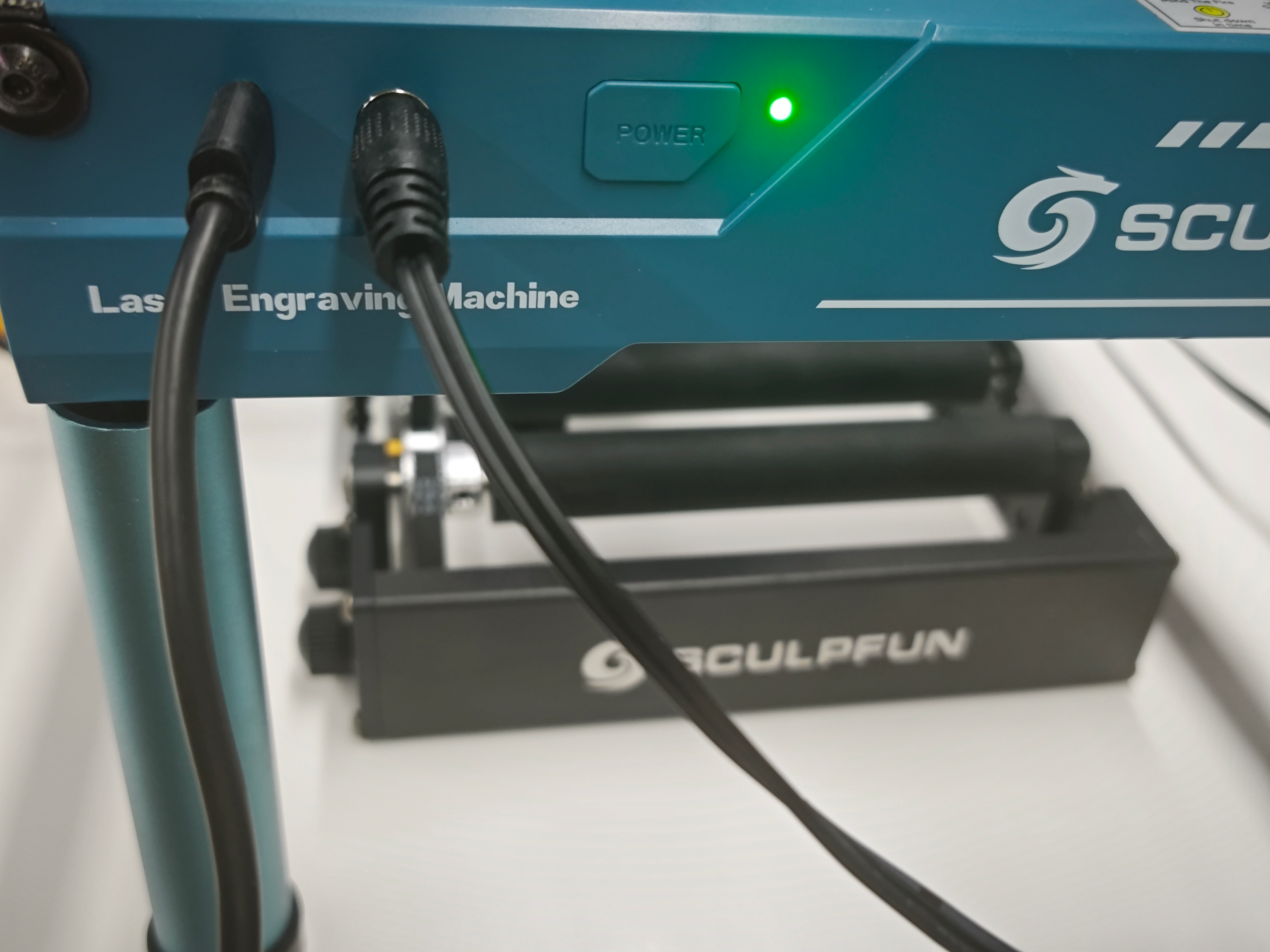

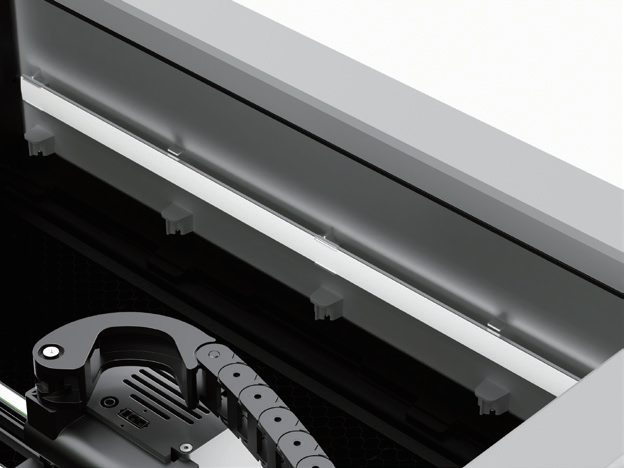

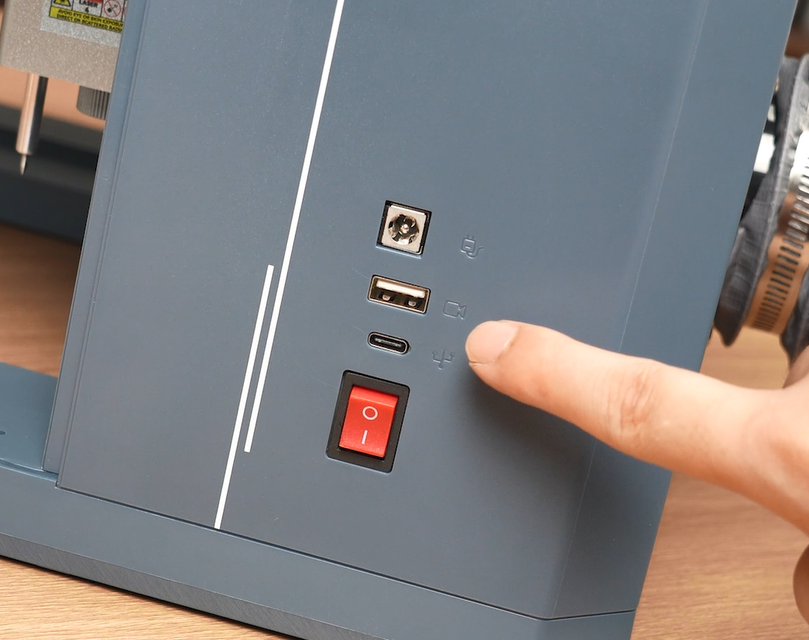

E1系列支持RA Pro/Pro Max滚轴卡盘套件。滚轴接口位于机器内侧的右边，如图所示。
在雕刻较高的物品时，需要搭配增高脚架垫高机器使用。
使用文档请参考RA Pro/Pro Max 旋转滚轴及卡盘 配件使用文档。
使用时需调整相关参数，详细的参数说明见RA Pro系列参数文档。

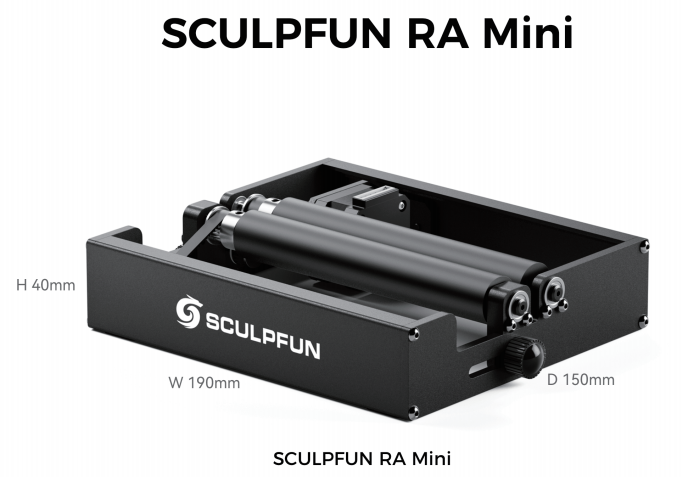

RA Mini
E1系列支持RA Mini旋转滚轴。滚轴接口位于机器内侧的右边，如图所示。
在雕刻较高的物品时，需要搭配增高脚架垫高机器使用。
使用文档请参考RA Mini激光旋转滚轴 配件使用文档。
使用时需调整相关参数，详细的参数说明见RA Mini 参数文档。
SP1

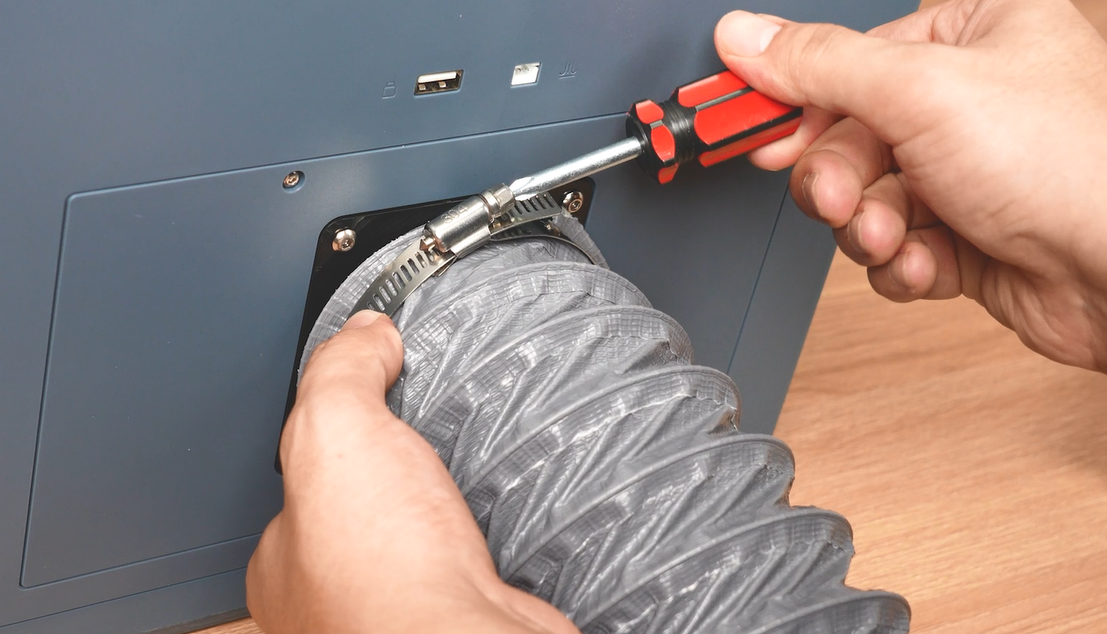

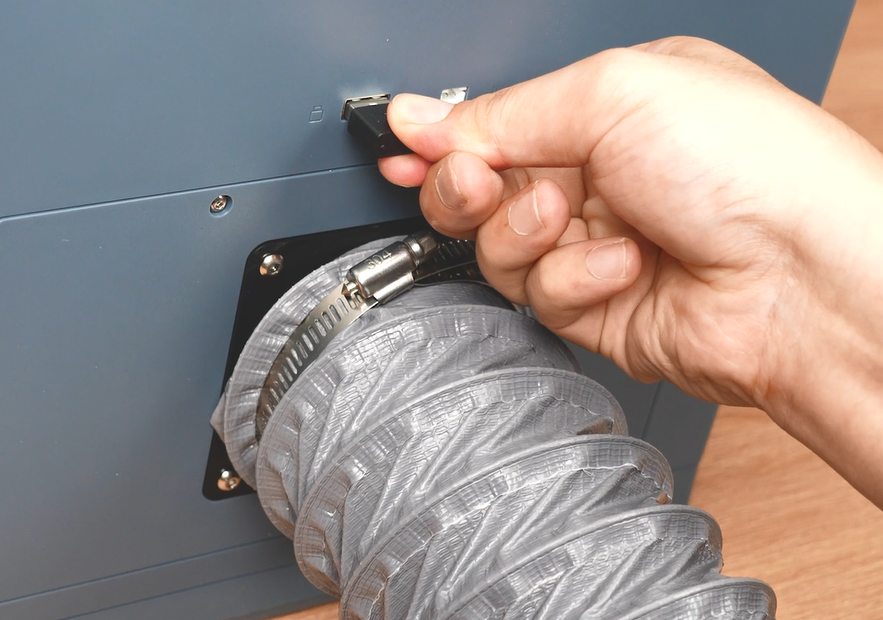

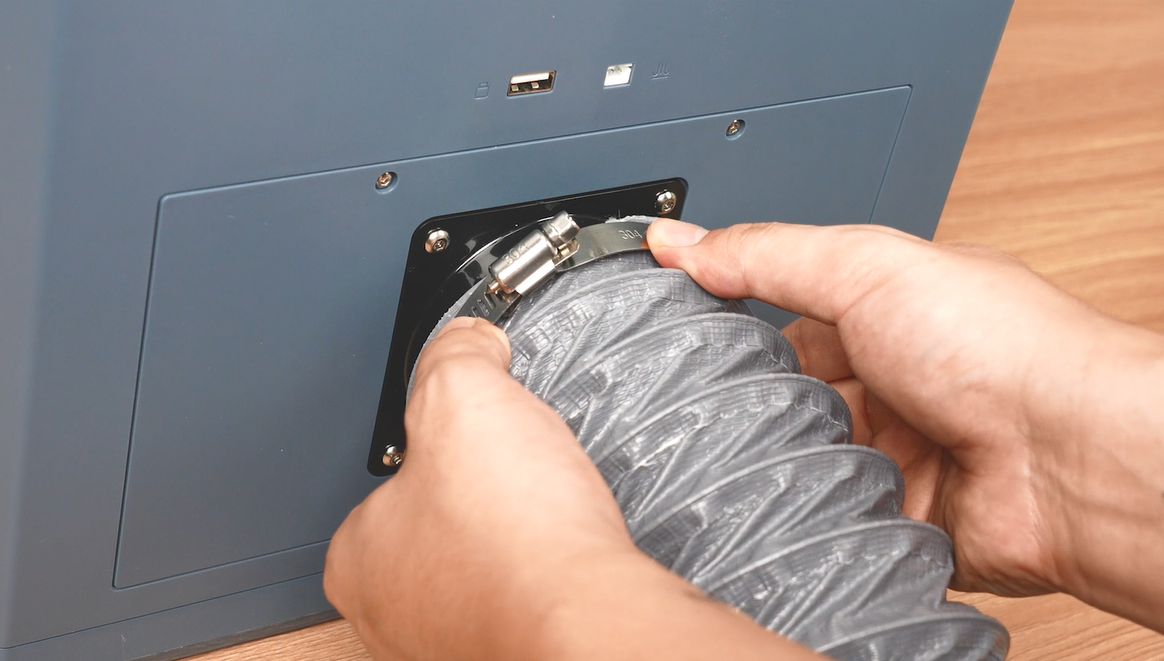

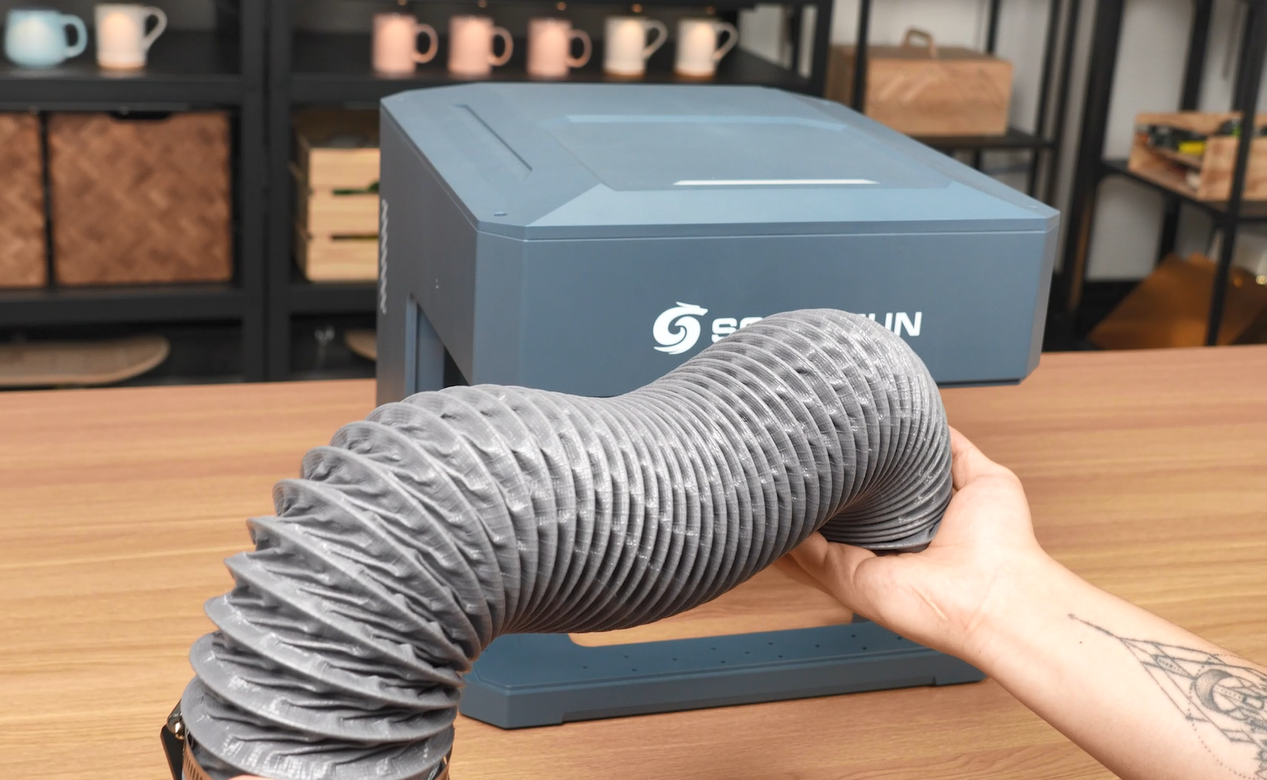

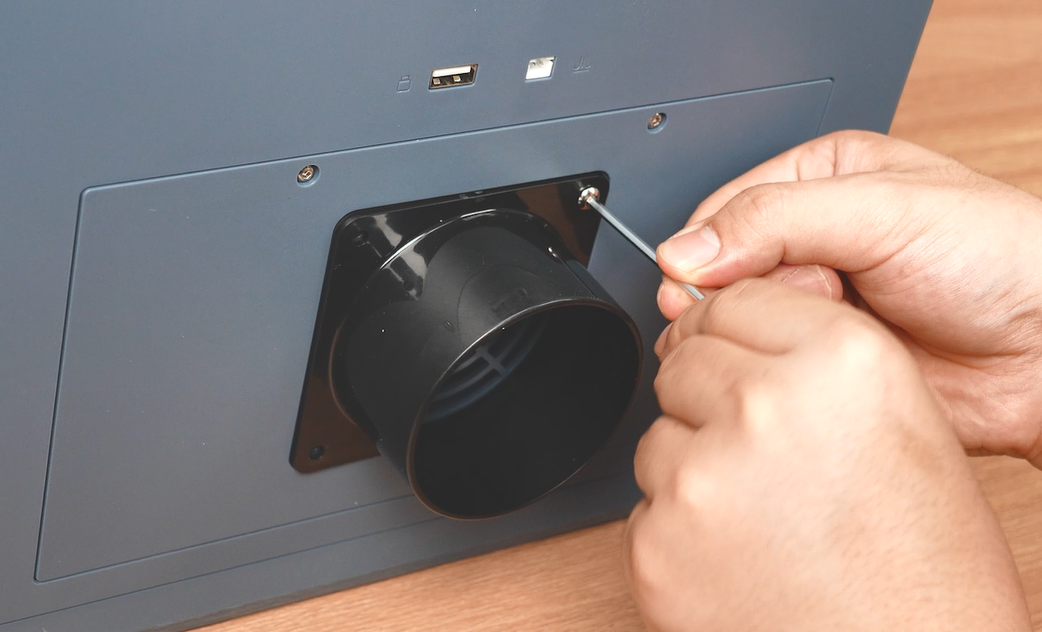

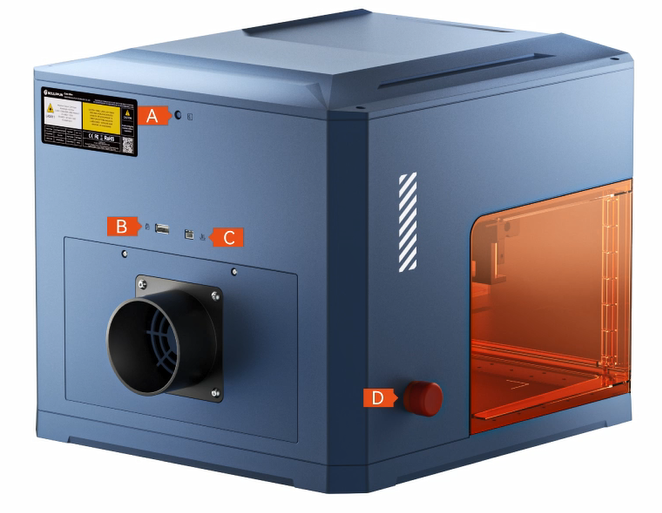

E1系列支持SP1空气净化器。通过机器附赠的排烟法兰以及排烟管，将机器与SP1空气净化器进气口连接。

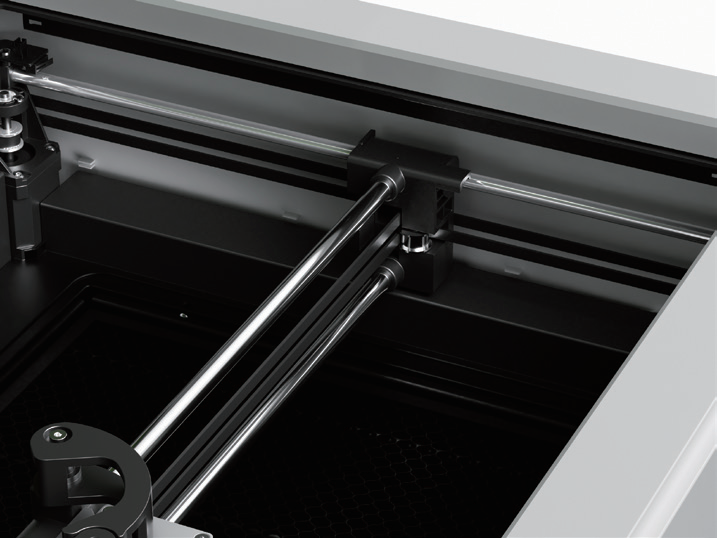

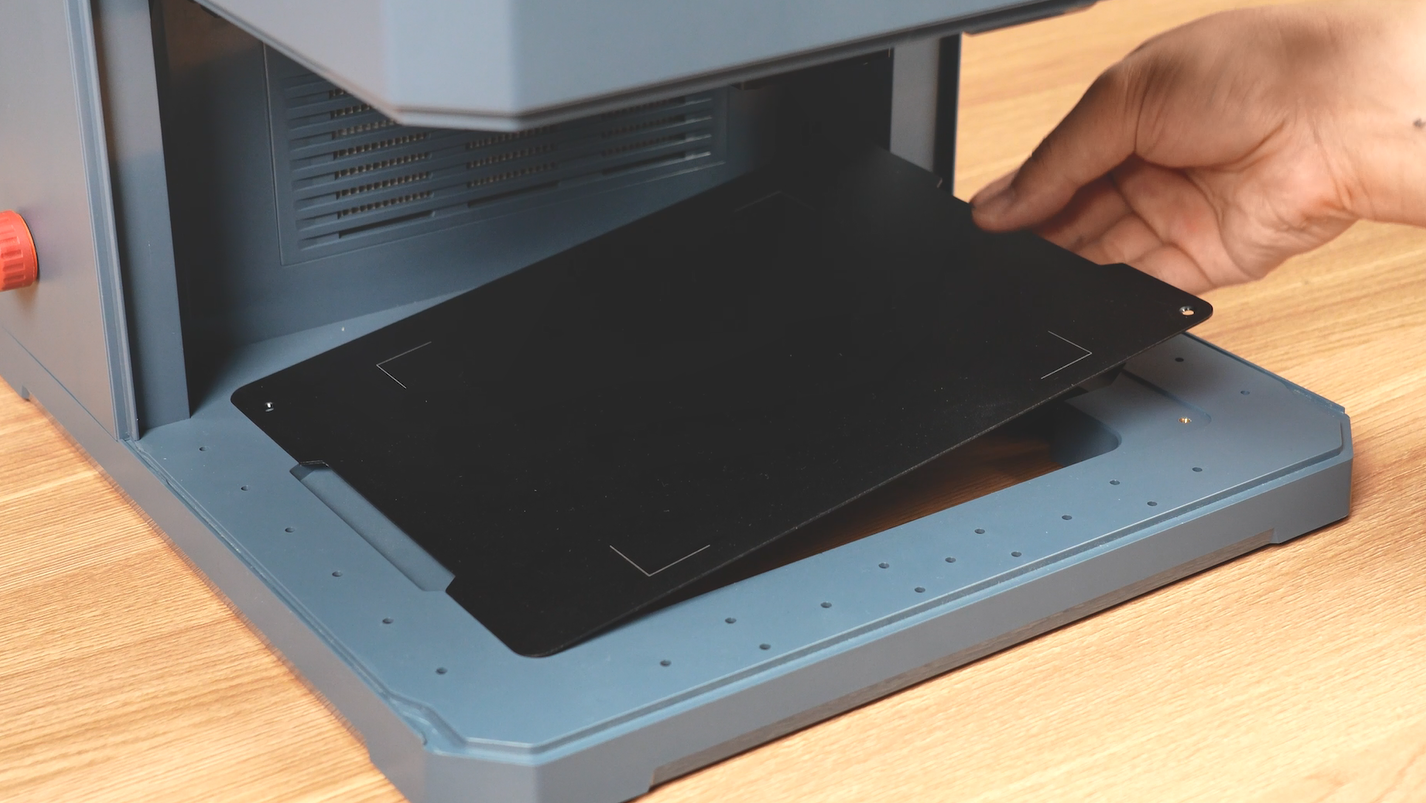

长期使用时，机器灰尘堆积，建议每月对机器内部清洁维护:

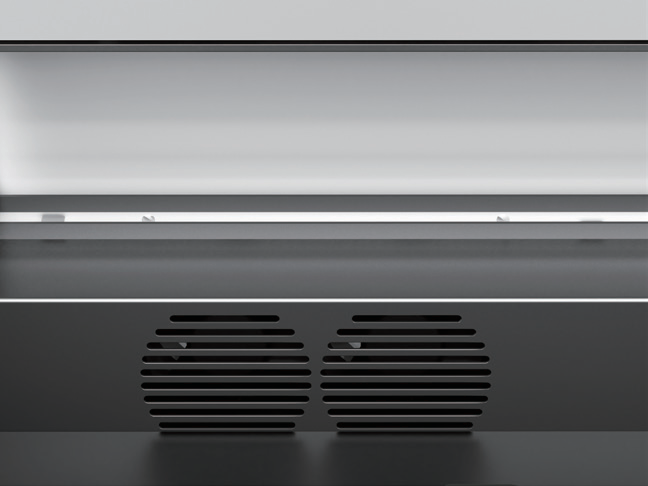

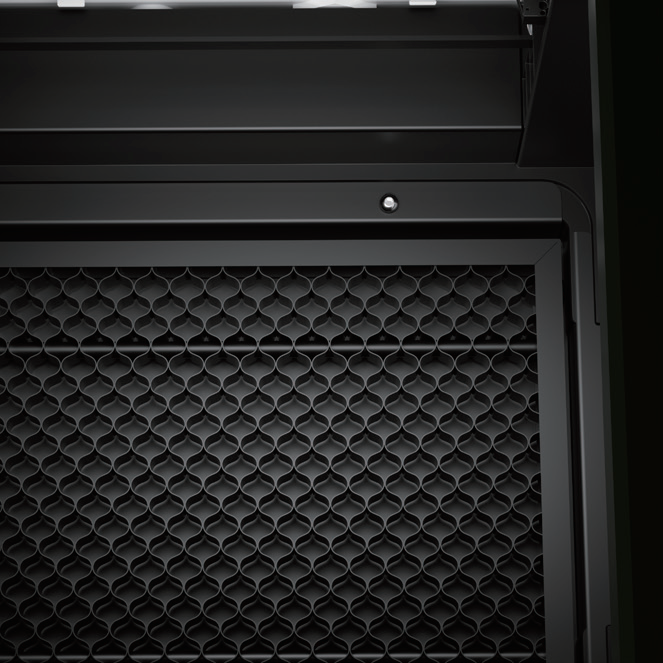

| 风扇进风口 | 摄像头 | 运动框架光轴 |
 |
 |
 |
| 灯罩 | 托盘 | 激光器 |
 |
 |
 |

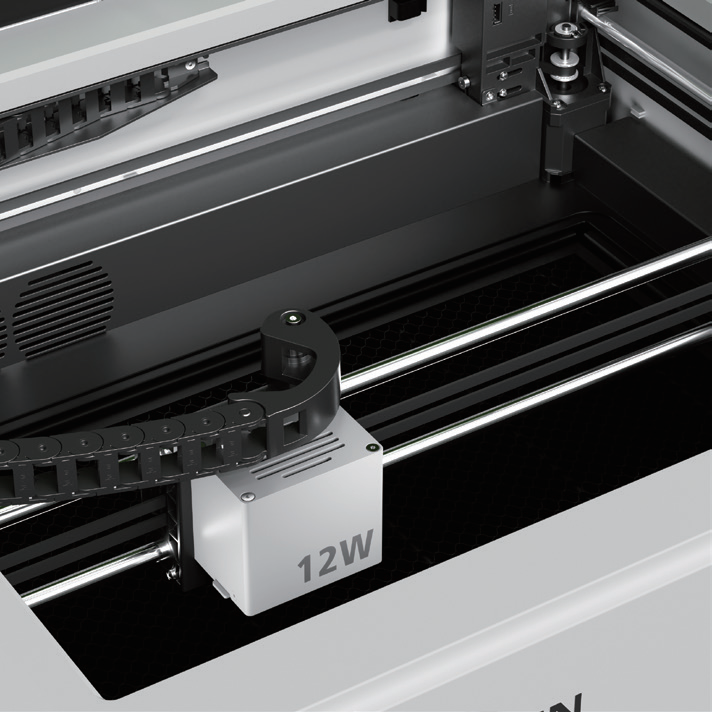

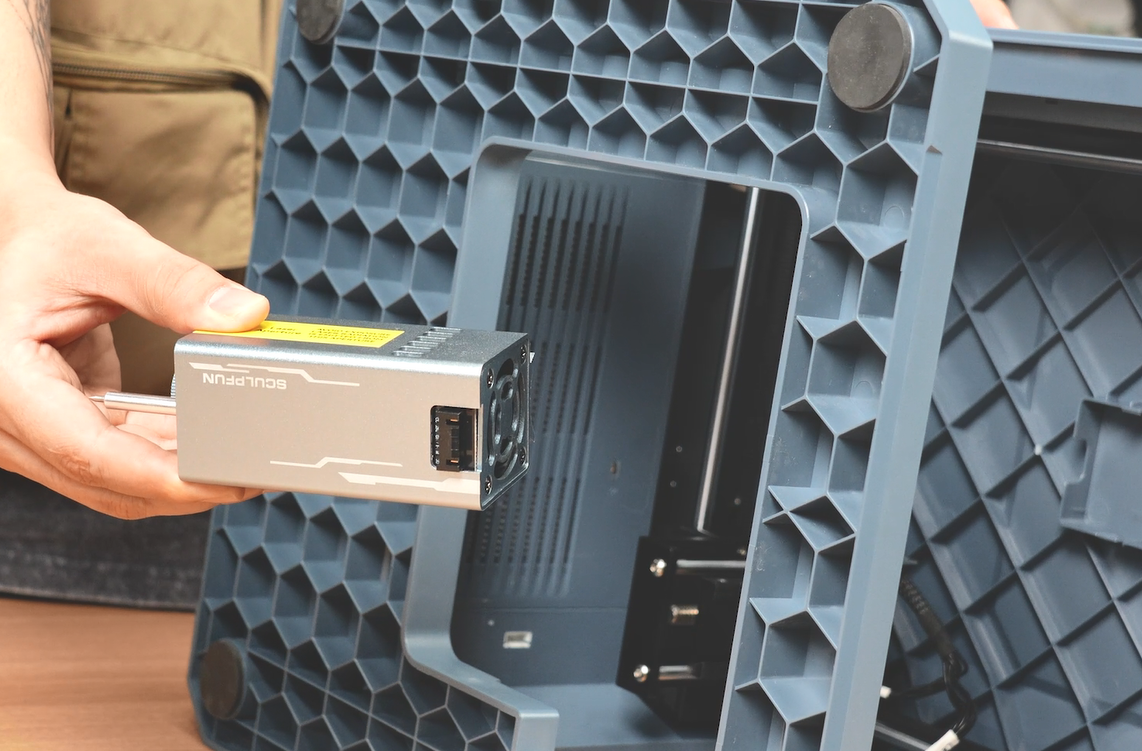

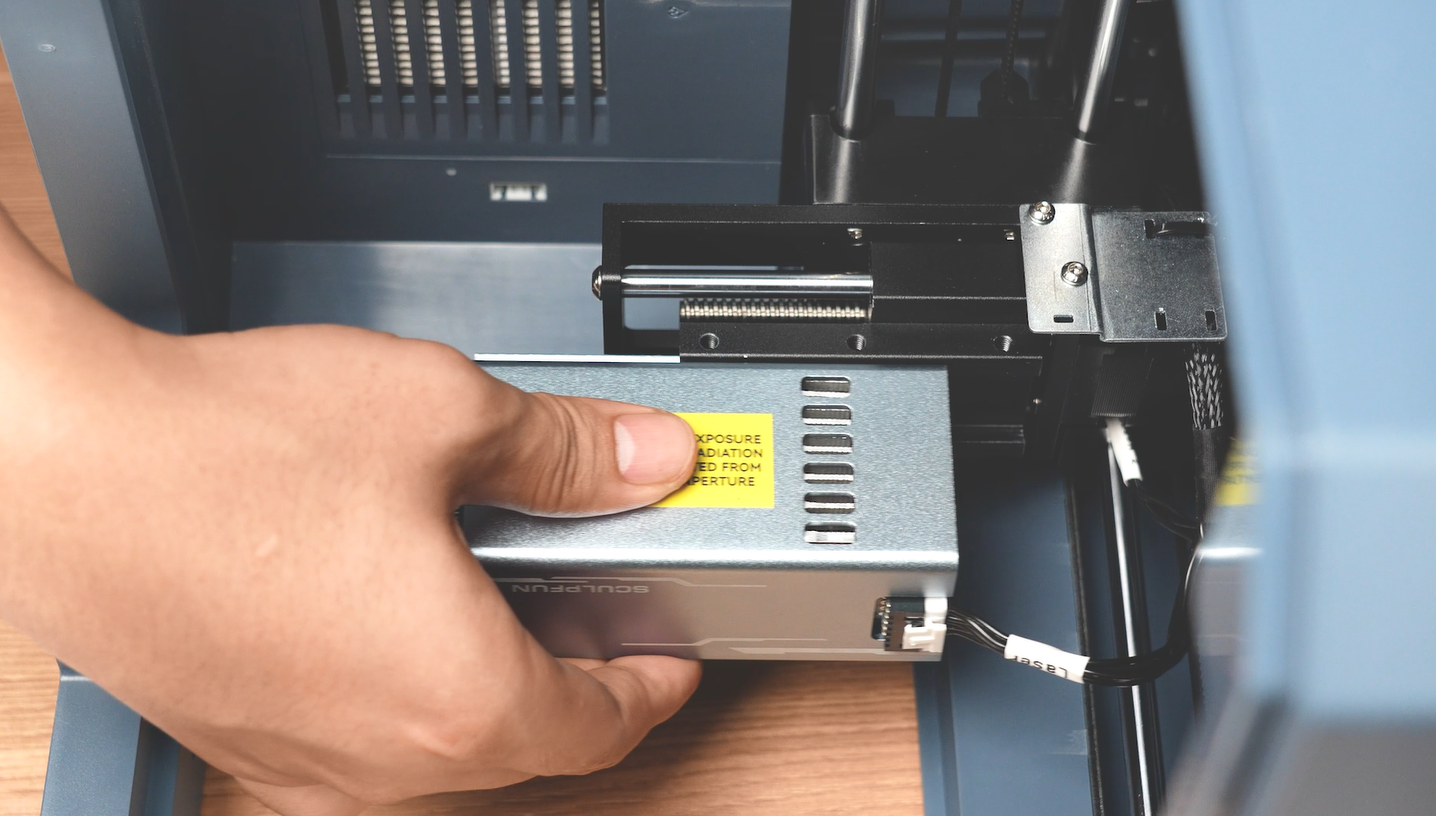

关于激光器
建议3-6个月进行一次激光器风扇的清洁。

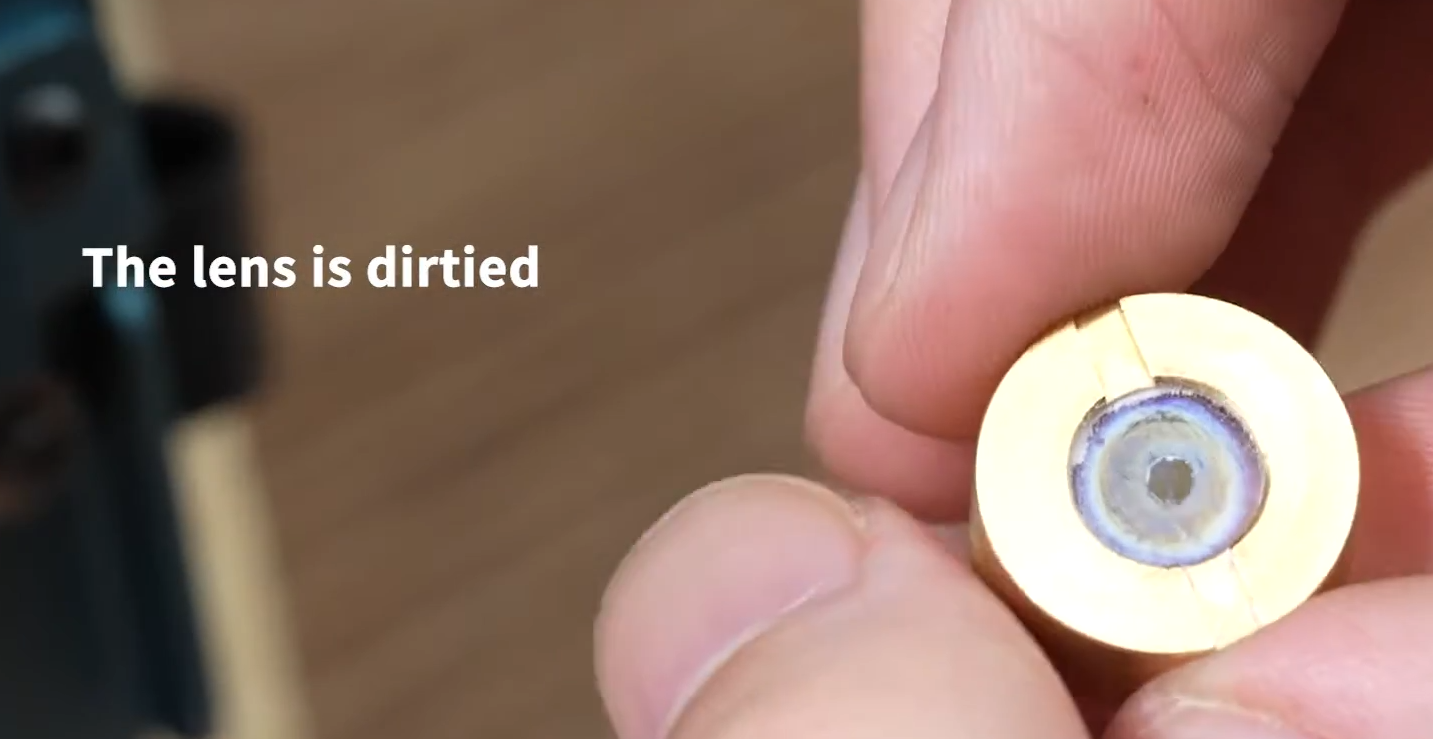

每1-4周查看激光器镜片，以保证激光功率。当激光器镜片脏污时，可以使用酒精进行清洗；无法清除脏污时，请至官网购买新的激光器镜片。
雕刻时，出现图案缺失或者不清晰的情况，可能是激光器光斑出现缺失。可以根据此文档进行校正。
视频版请联系售后进行获取，以下为文字版。
注意：光斑校正十分危险，操作不当将会有接触四类激光的风险，请严格按照教程进行操作！
操作过程中将会接触刺眼强光，推荐佩戴强光护目镜。

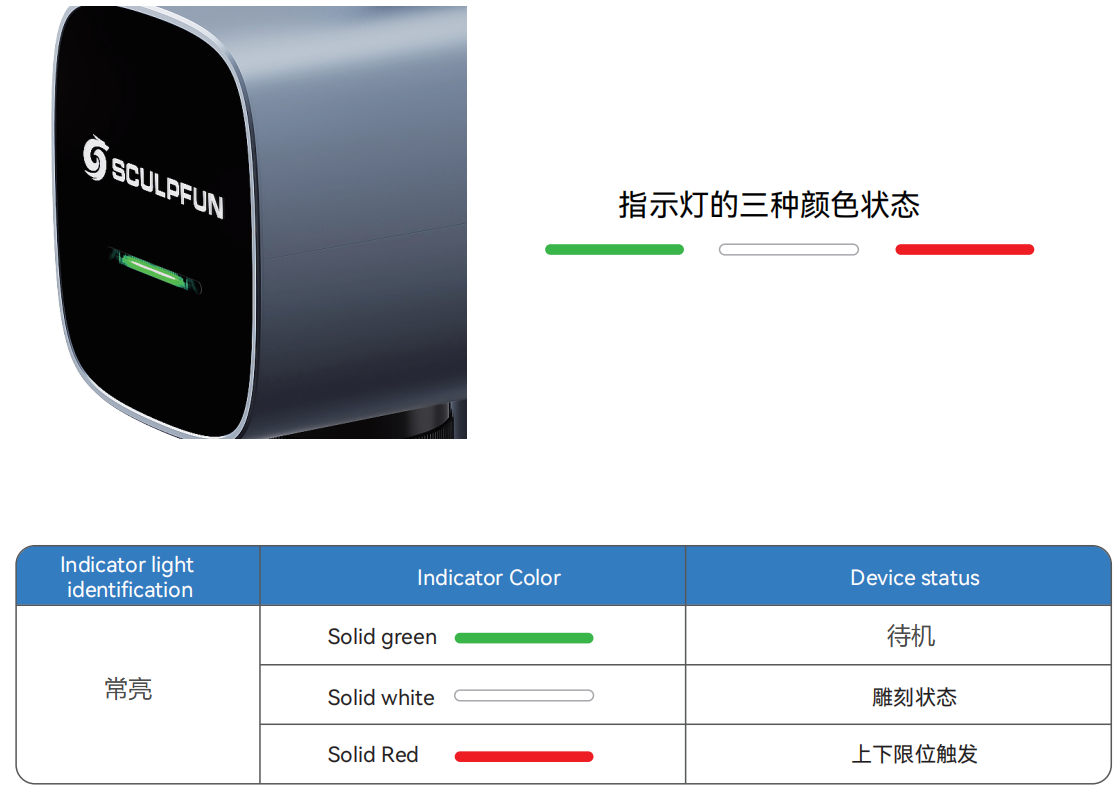

准备白色卡纸一张，水平仪2个。可以使用V5机器内附带的水平仪。

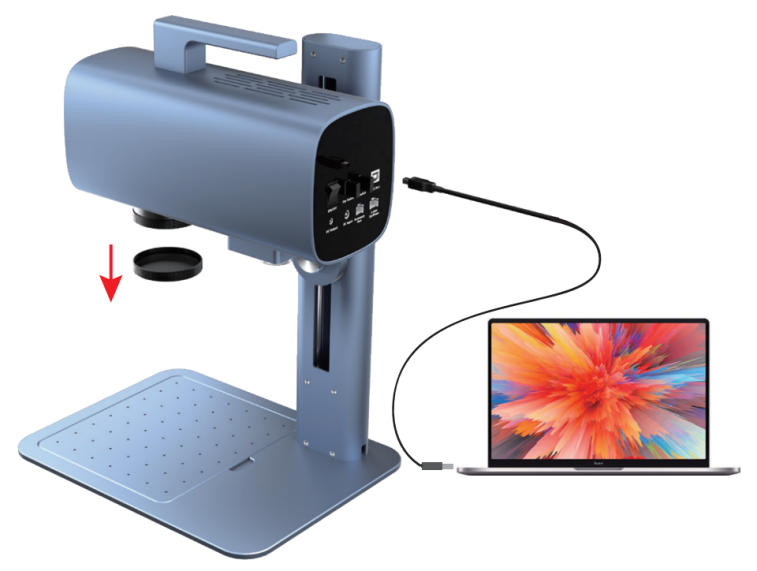

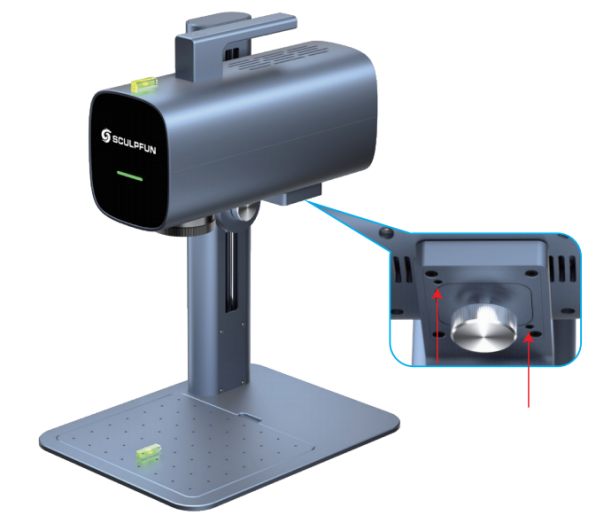

开机之前，卸下激光器的场镜。

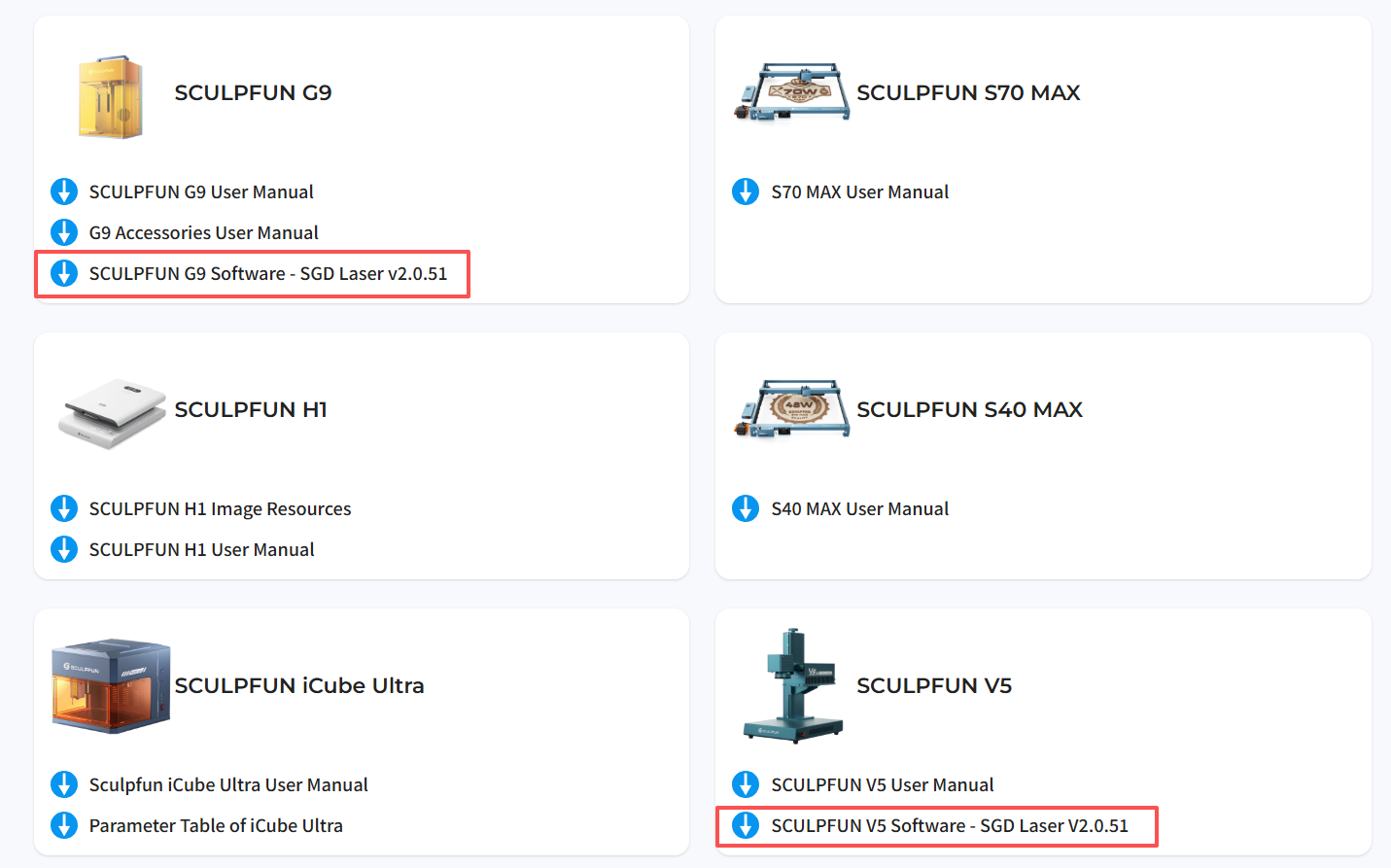

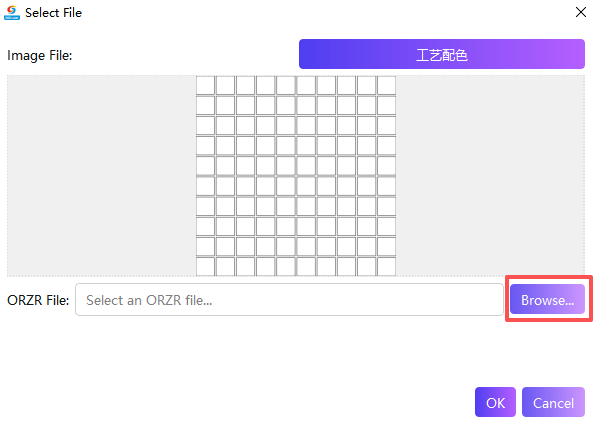

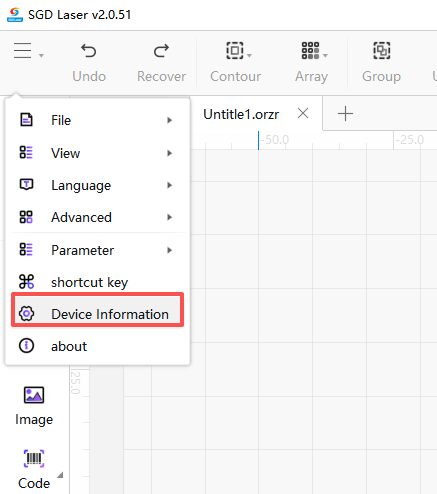

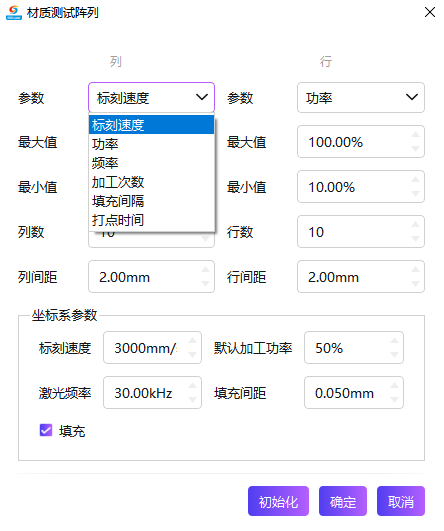

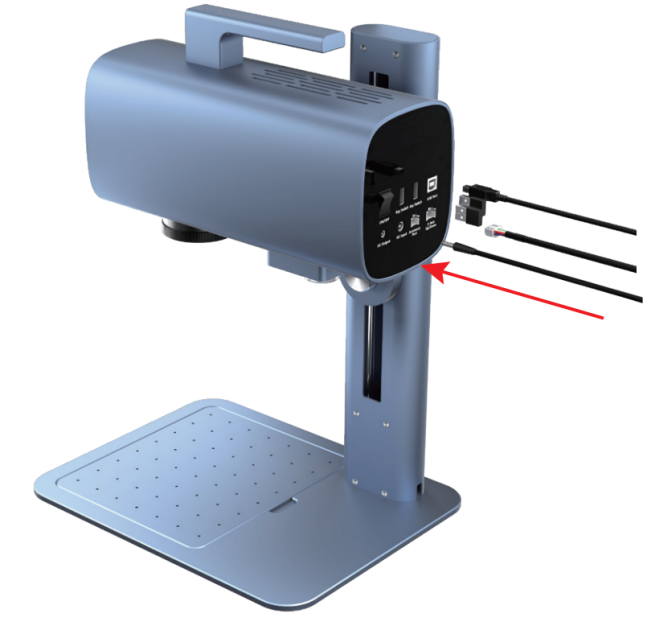

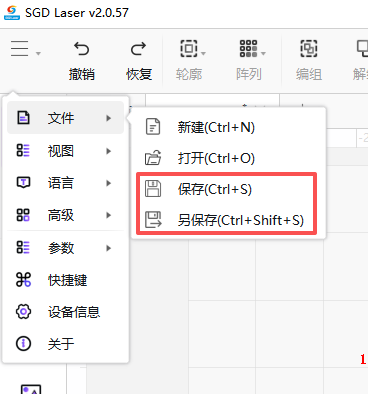

打开SGD Laser软件，连接机器。

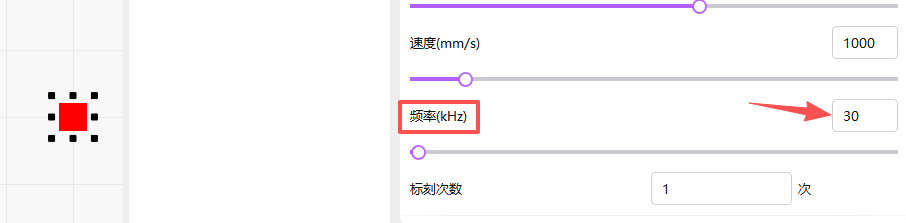

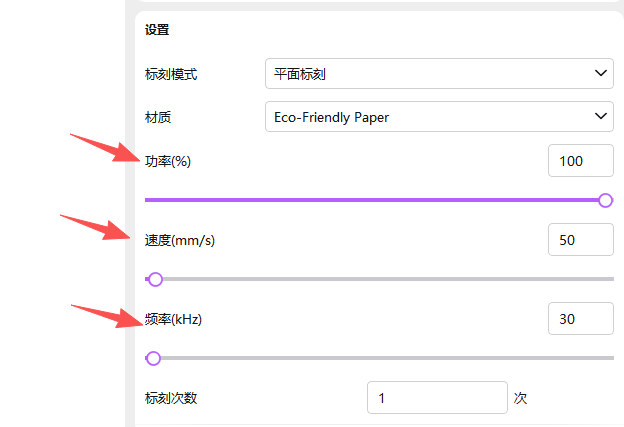

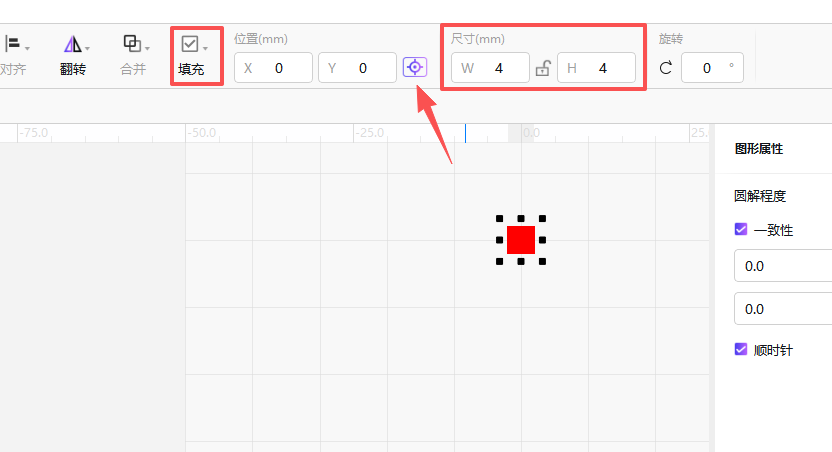

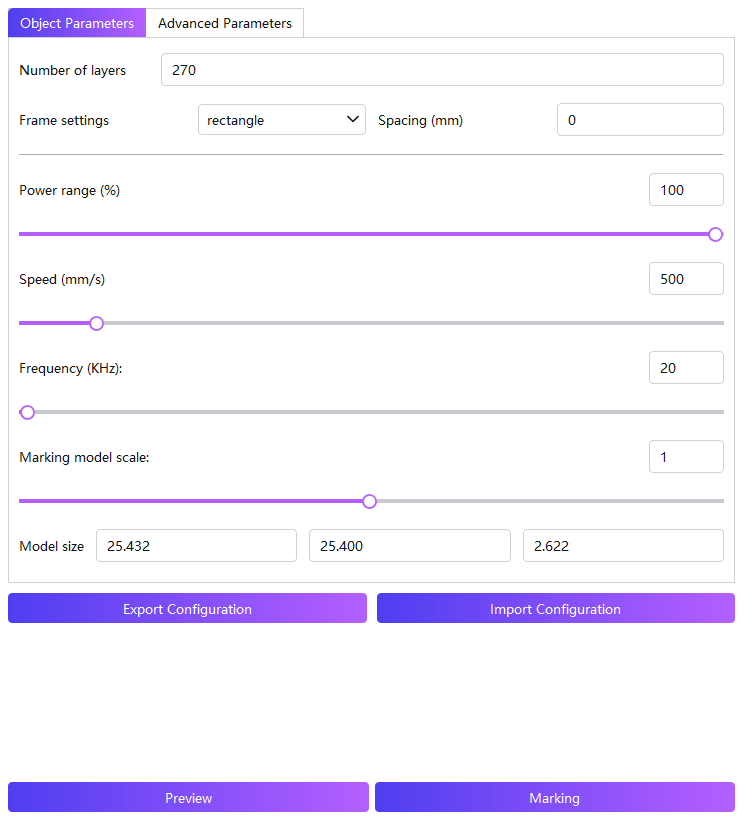

绘制一个10*10mm的矩形，将参数设置为Q脉宽：24μs；速度1mm/s；频率100kHz；标刻次数99次。

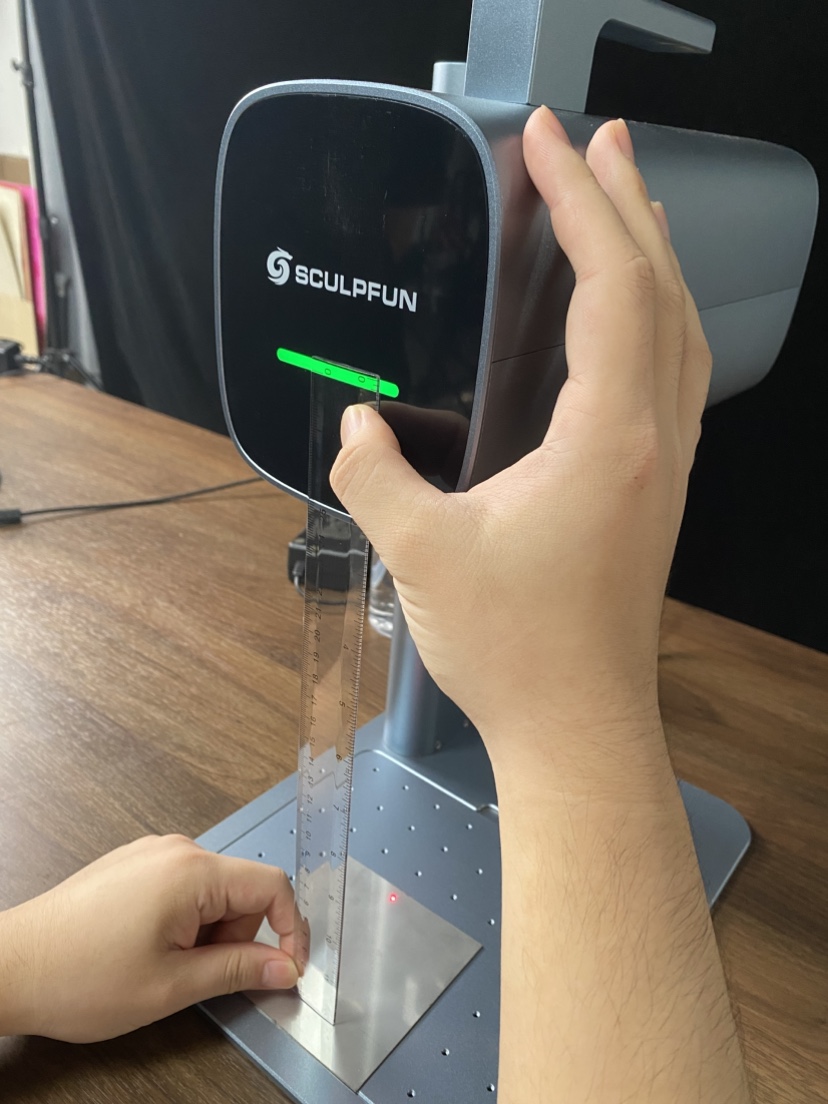

将激光器调低至最底部，以减小激光漫反射，防止激光器打到底板。
放置白色纸张。注意，紫光打在白色纸张上将会反射出强烈的蓝光，请提前准备好护眼装备。选用其他颜色材料，反射光较暗，但是可能看不清光斑。
回到软件，点击居中，将矩形放置在界面中心。

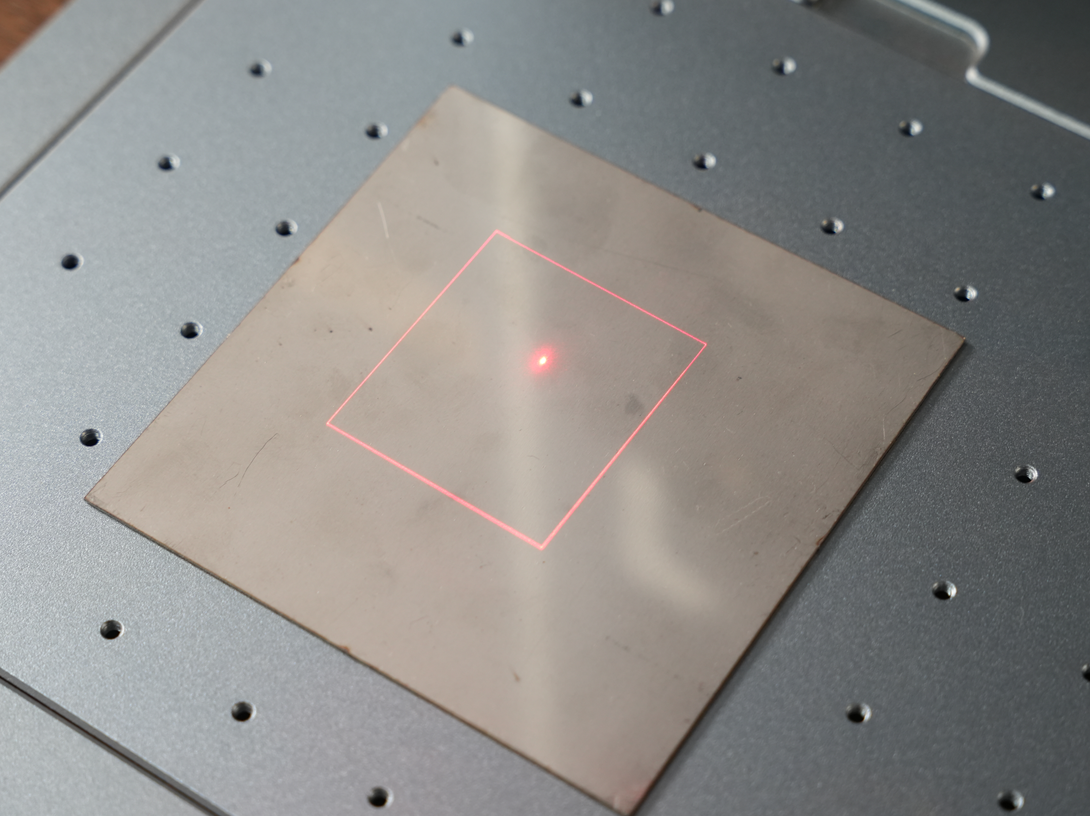

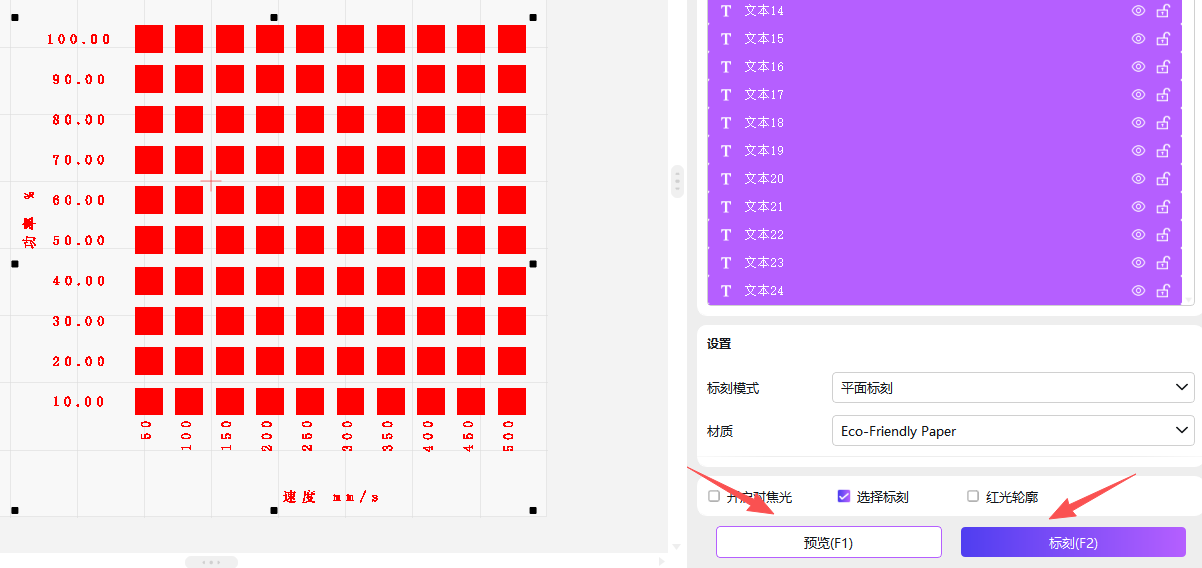

点击预览，观察图案大概位置。
点击雕刻，机器开始出光，观察白色材料上的光斑，正常光斑为近似圆形。
点击停止雕刻。在软件中将图案移动至左上角，点击预览确认位置后开始雕刻。观察白色材料上的光斑，正常光斑为近似圆形。
分别进行左下、右上、右下角的测试，观察光斑是否缺失。 如有缺失，在缺失处进行调整。
此时可以发现，光斑左边缺失。
注意：请严格按照操作步骤进行，不要尝试触碰激光光路。
保持激光器出光，将水平仪放置在底板和激光器振镜上。分别观察水平方向和竖直方向的气泡，观察激光器振镜是否与机器底板平齐。
松开激光器振镜的螺丝但不拧开，手扶激光器振镜侧面，微调振镜，直至振镜与机器底板齐平。
锁死其中一颗螺丝，观察光斑情况。
如若光斑正常，拧紧剩下的螺丝，退出雕刻，安装场镜。校正完成。
如若光斑仍然缺失，请联系售后客服：support@sculpfun3d.com
视频版教程：
以下为文字版。

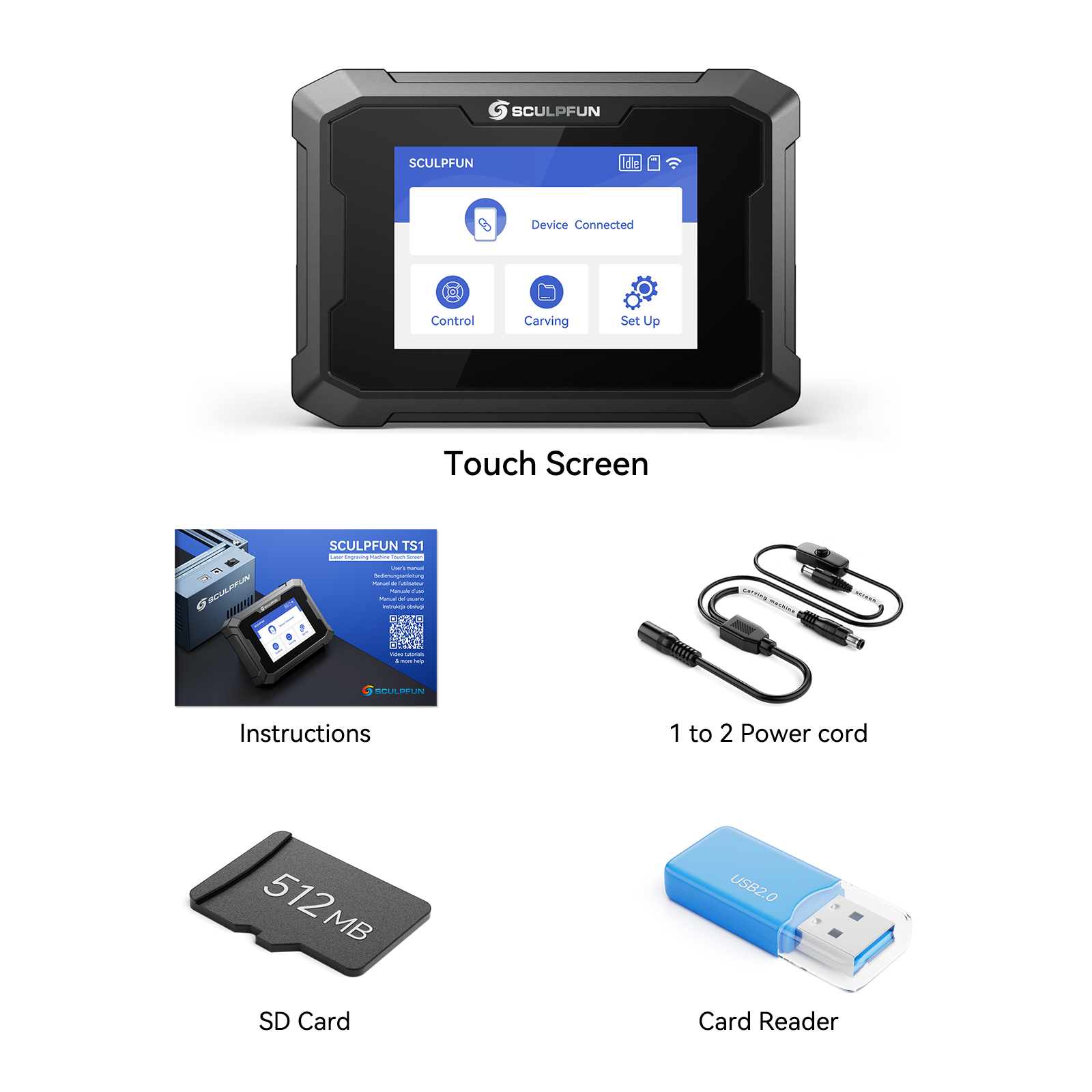

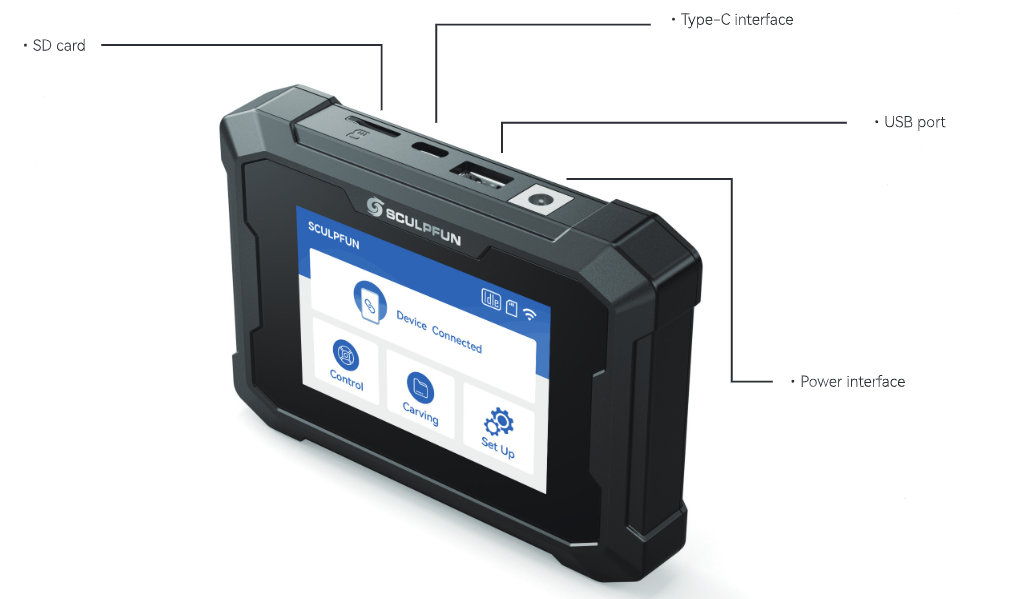

触摸屏*1
电源线*1
SD卡*1
读卡器*1
说明书*1

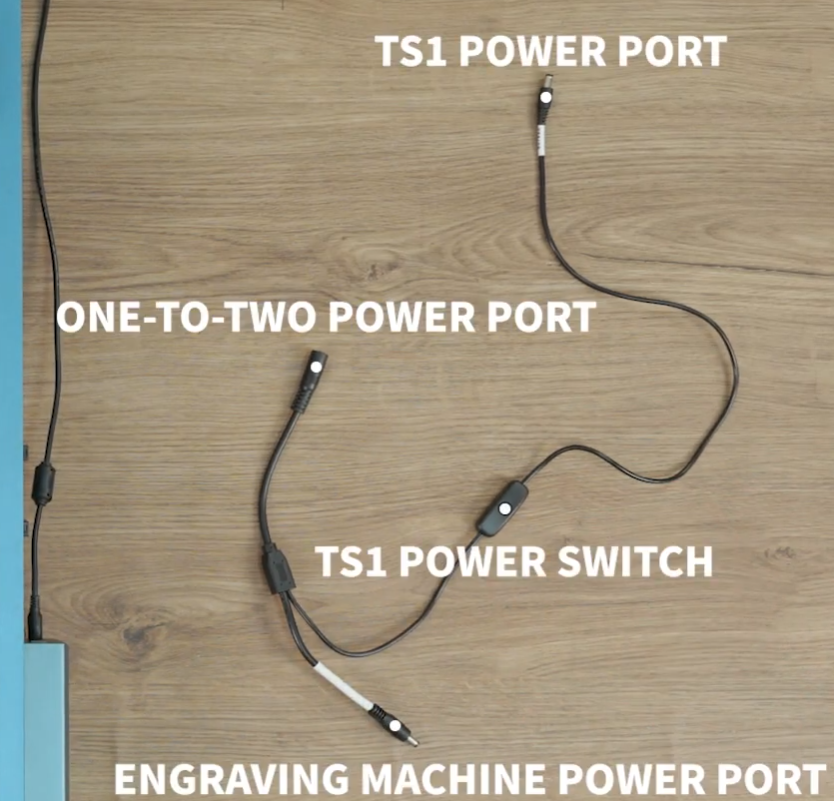

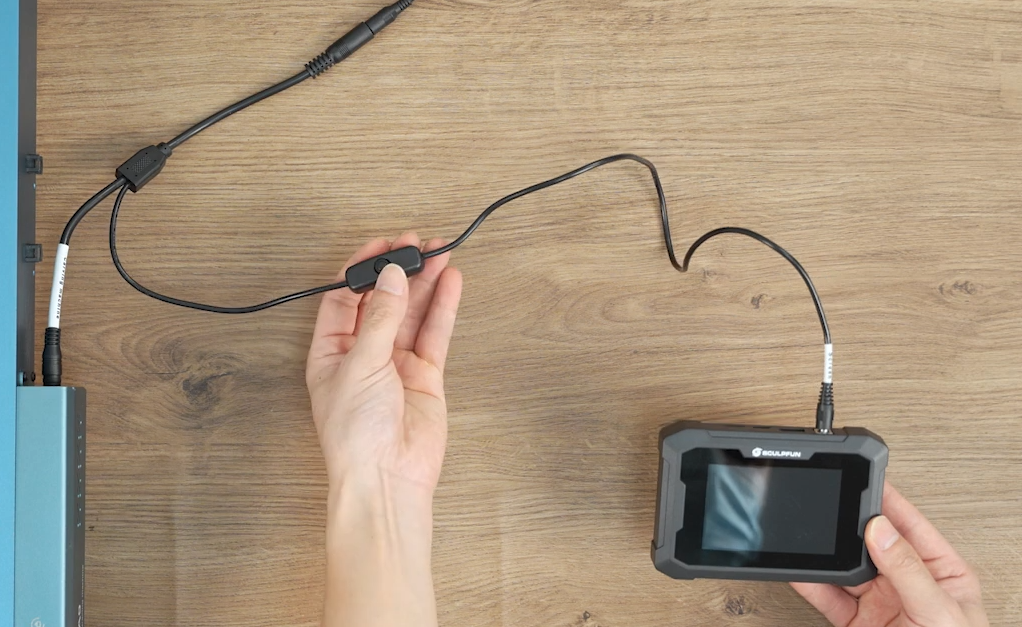

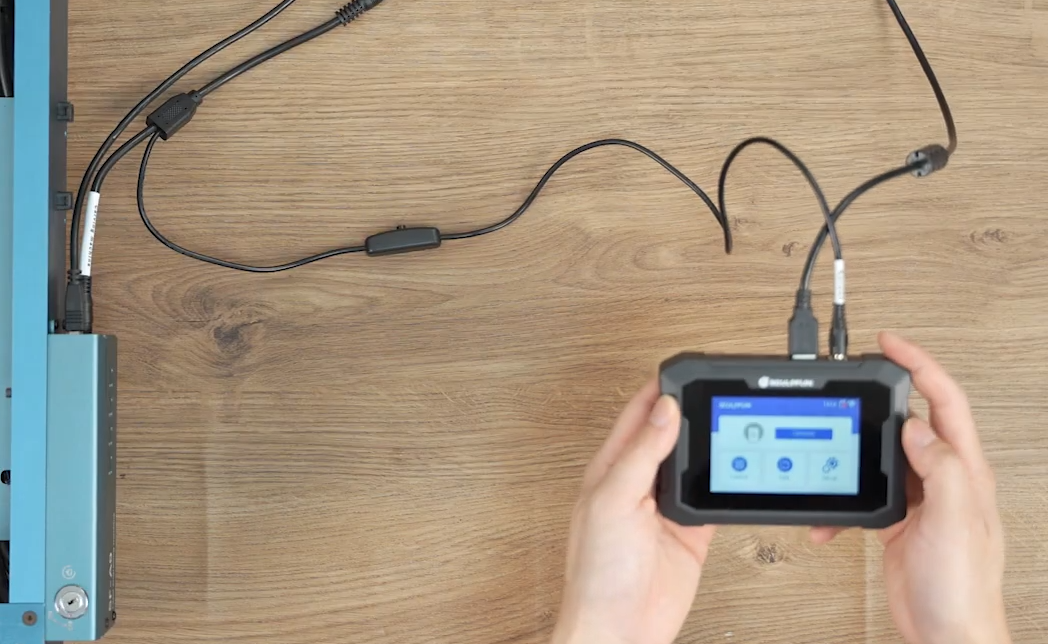

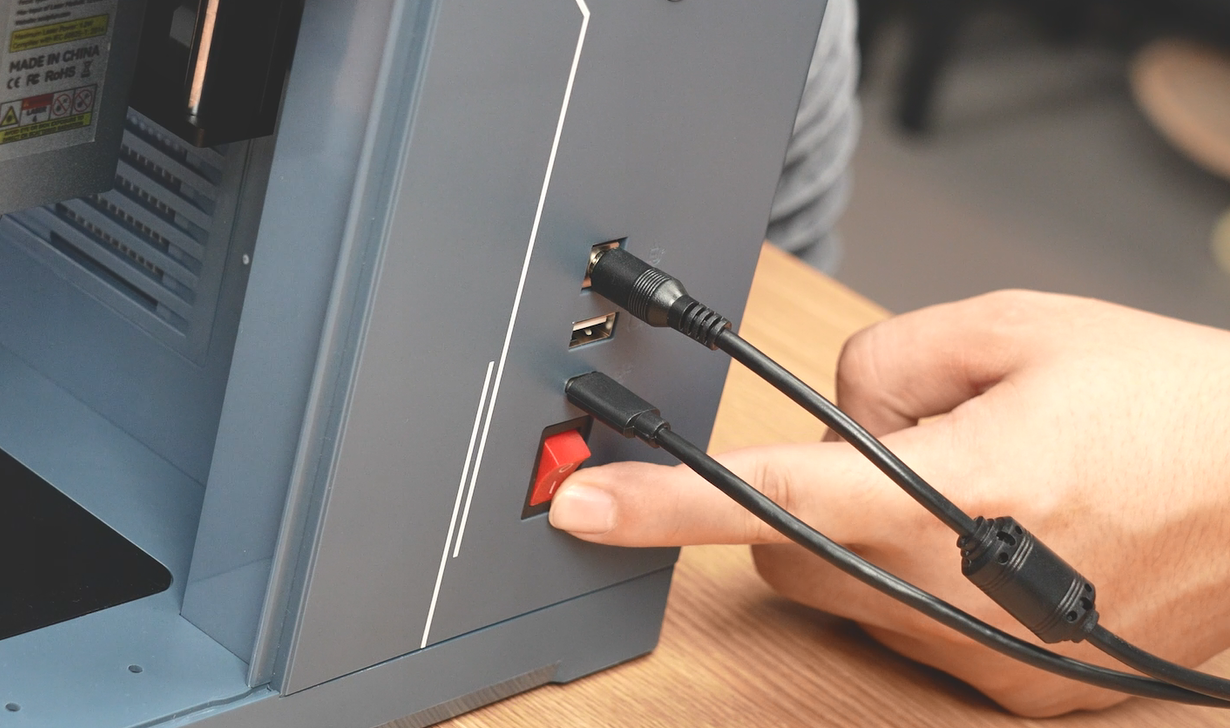

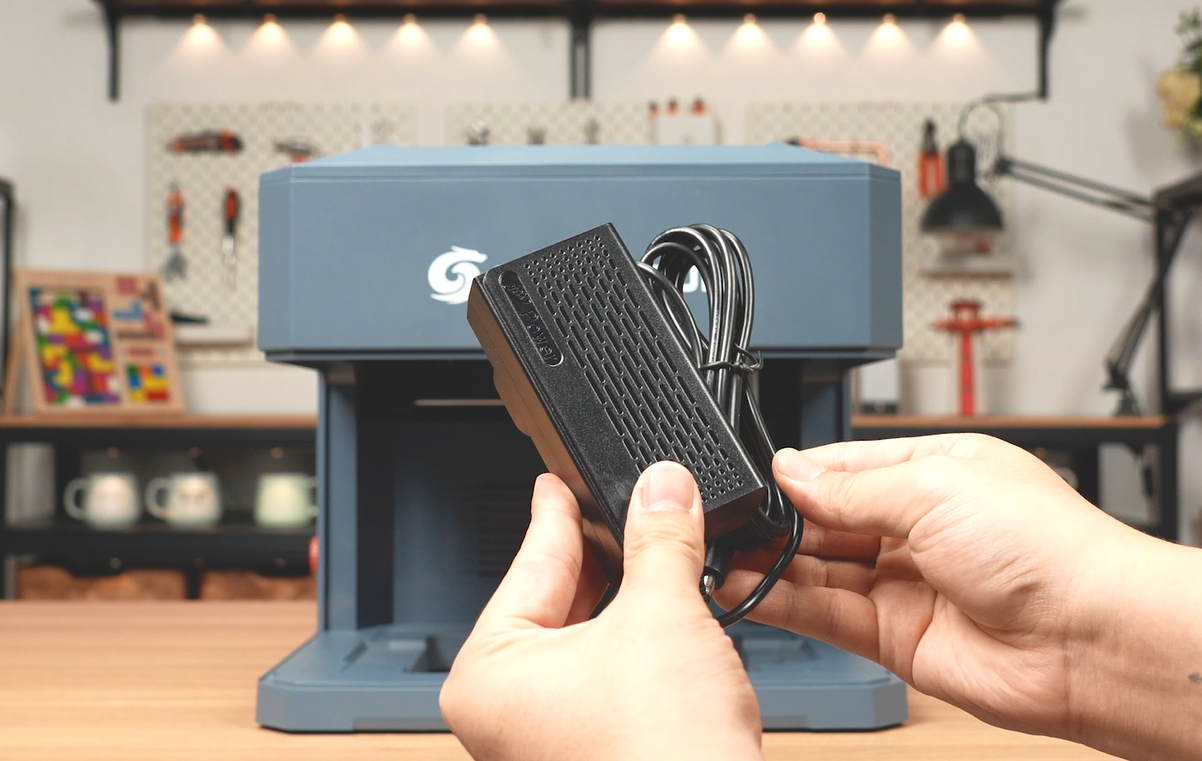

取出包装内的电源线，注意区分接口。

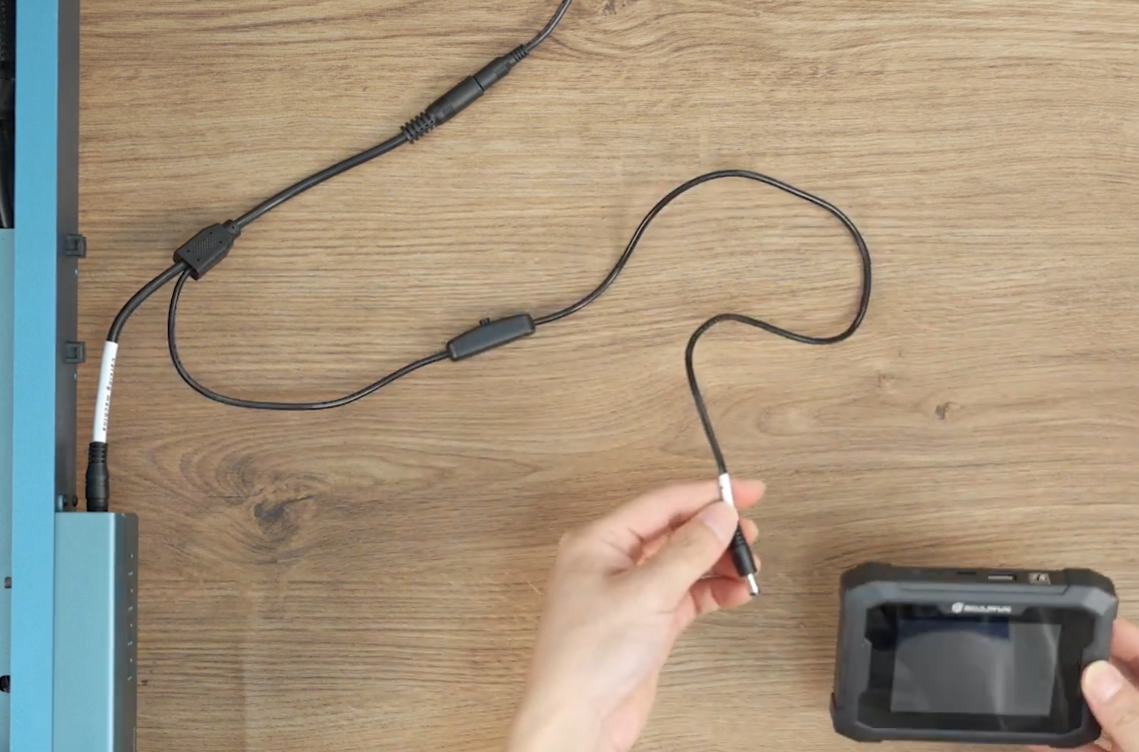

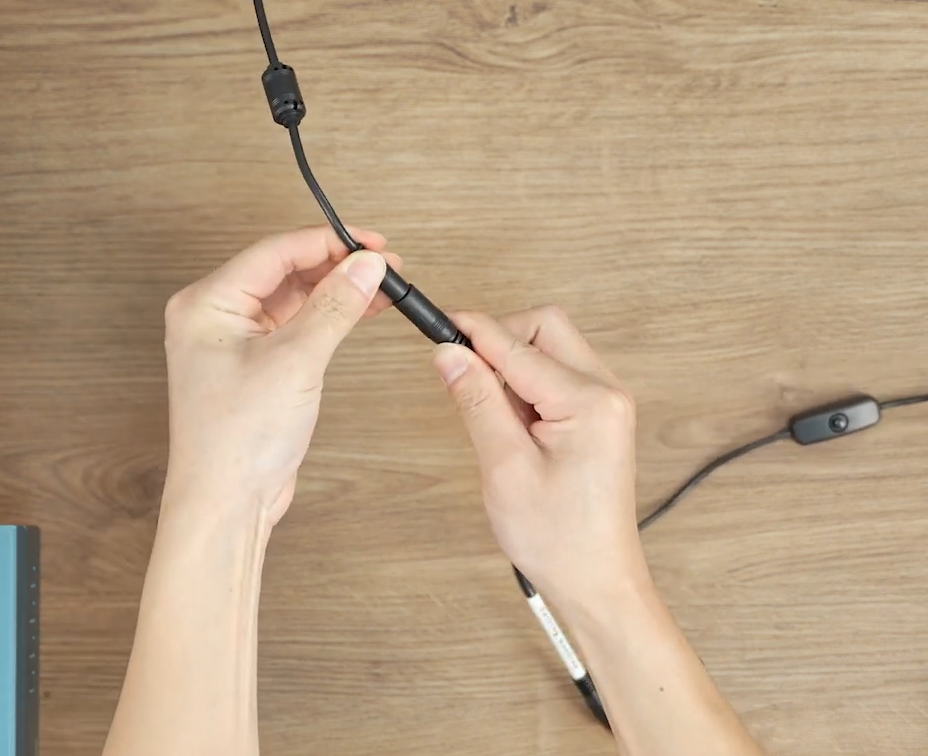

将机器电源插入一分二电源线，另一端根据提示分别接入机器接口及TS1电源接口

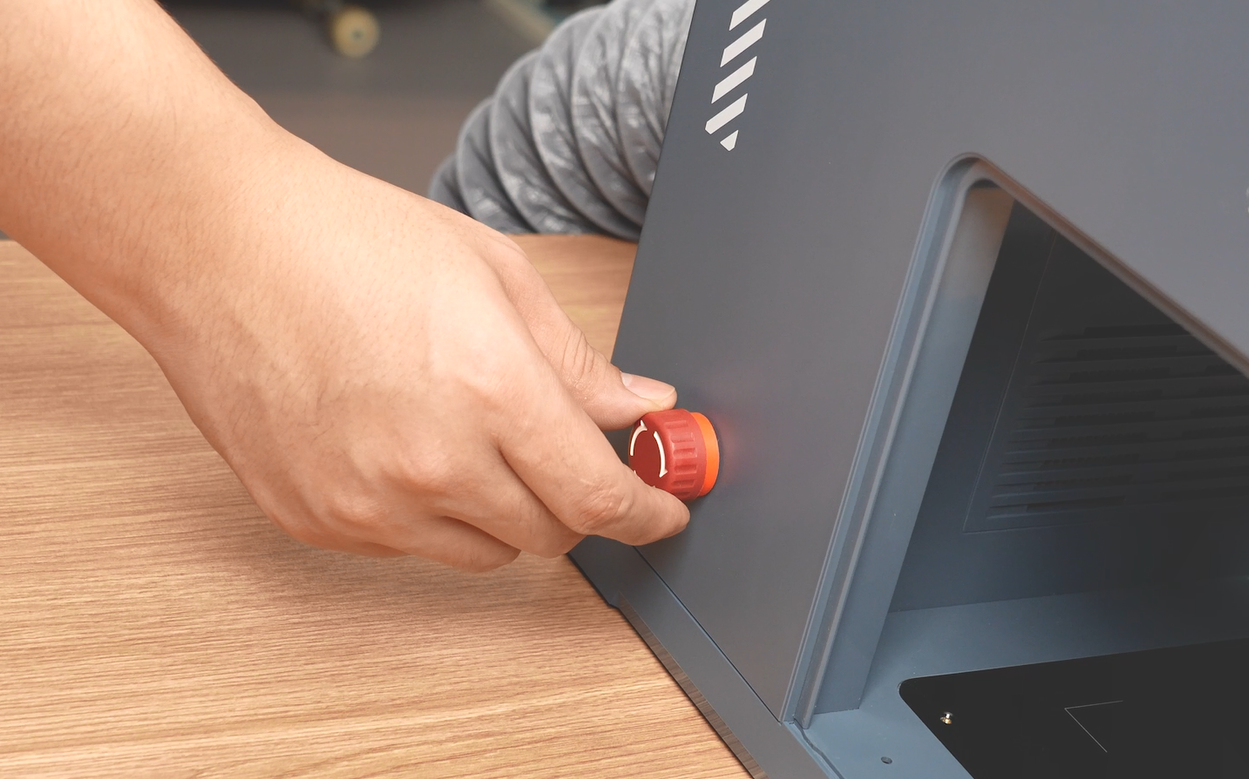

机器开机，此时TS1显示屏不亮，打开TS1电源线上的开关，此时TS1开机。

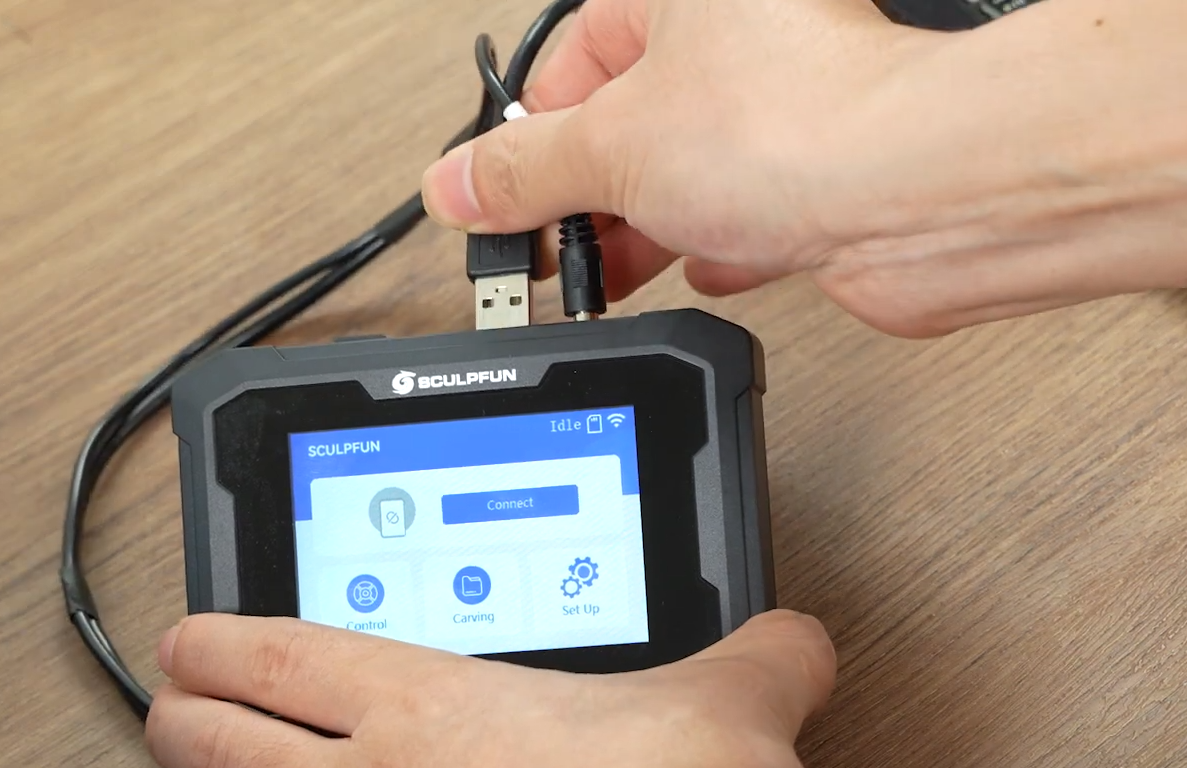

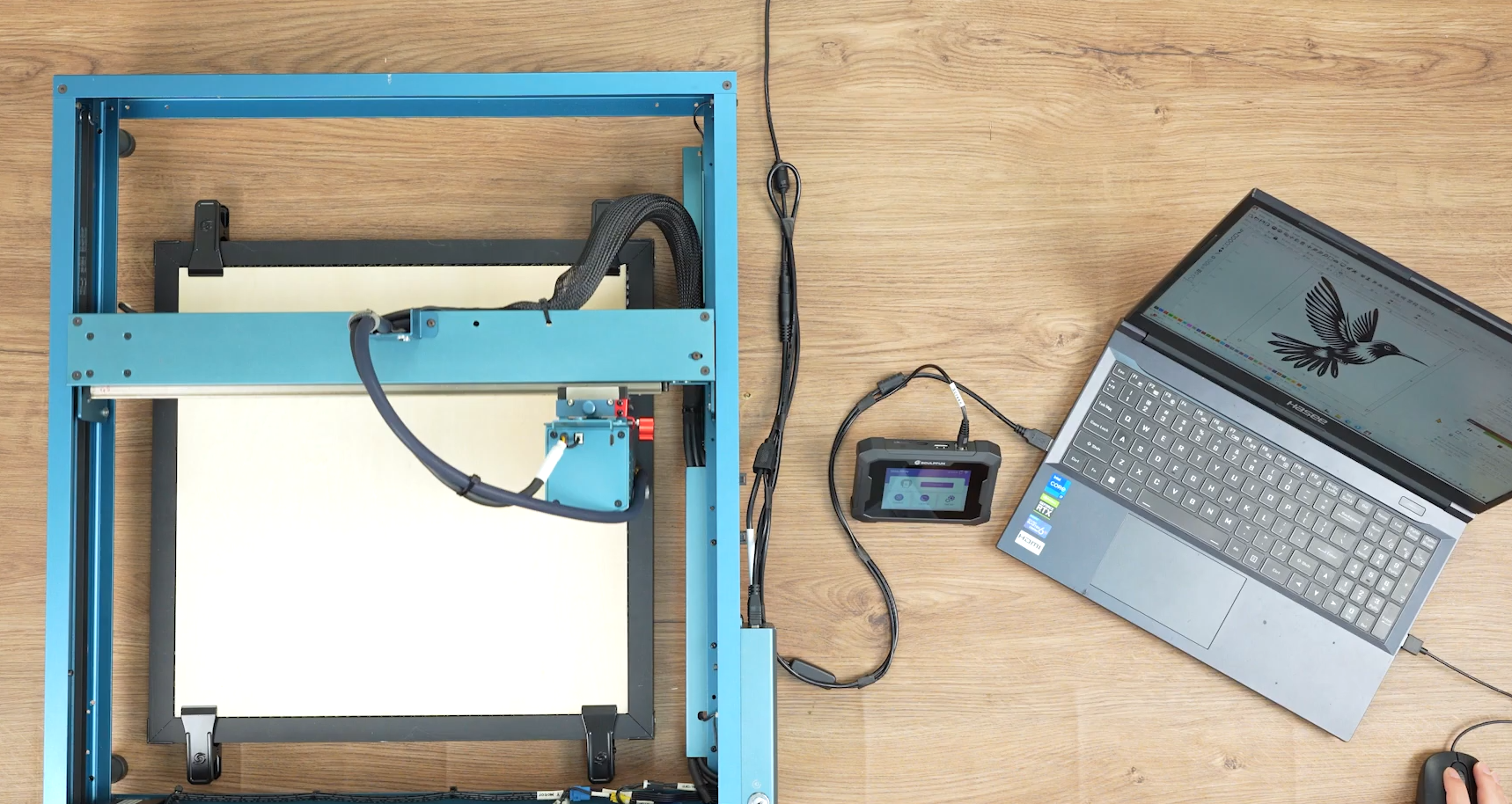

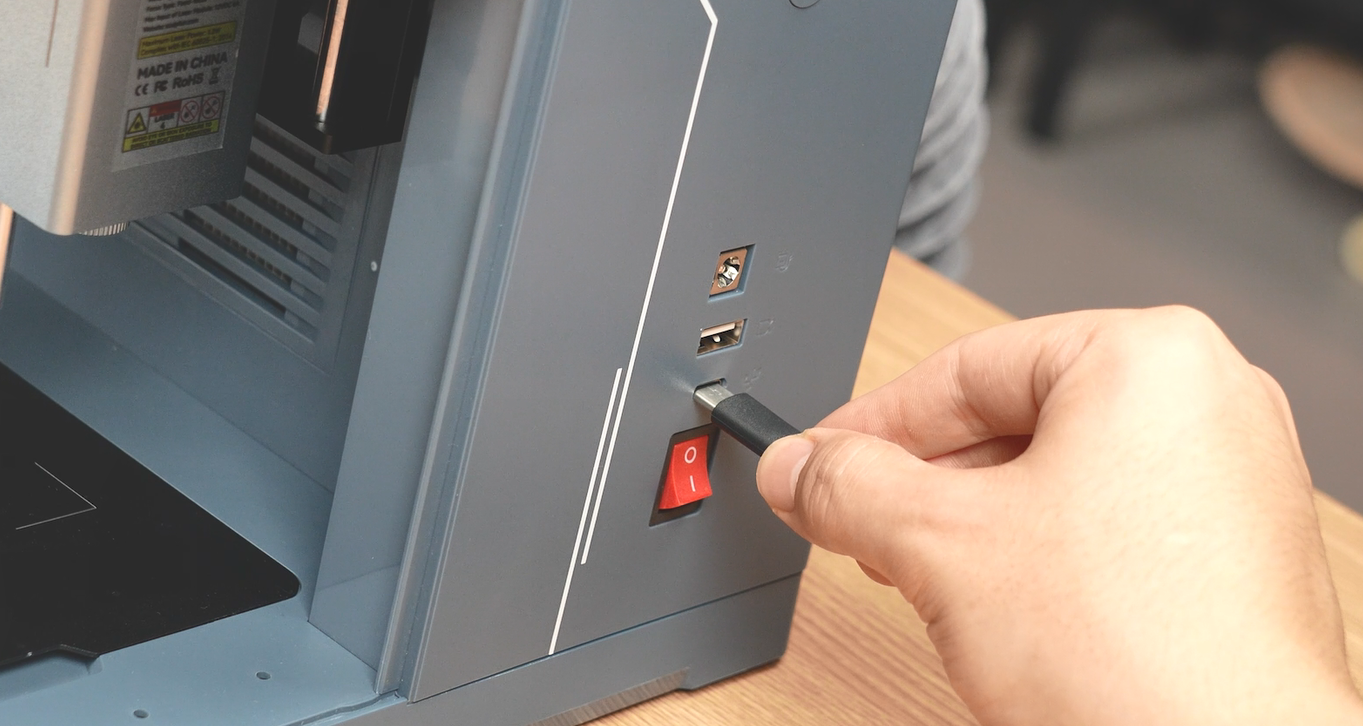

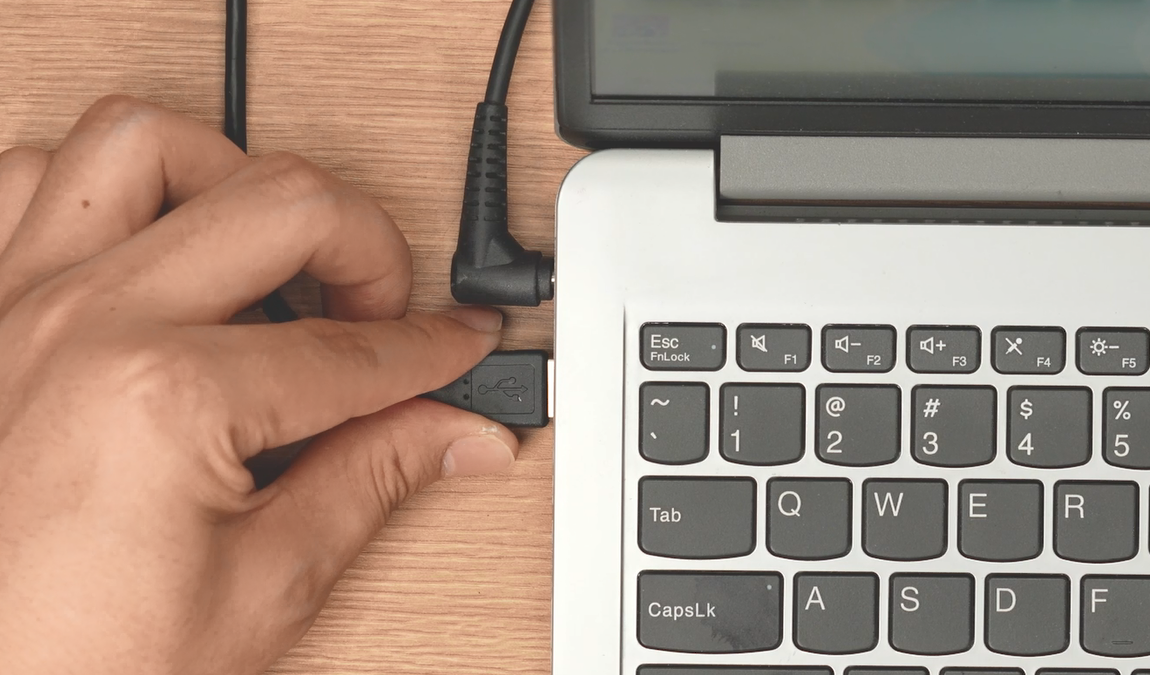

将机器的USB数据线，USB-B口接入机器，USB-A口接入TS1屏幕

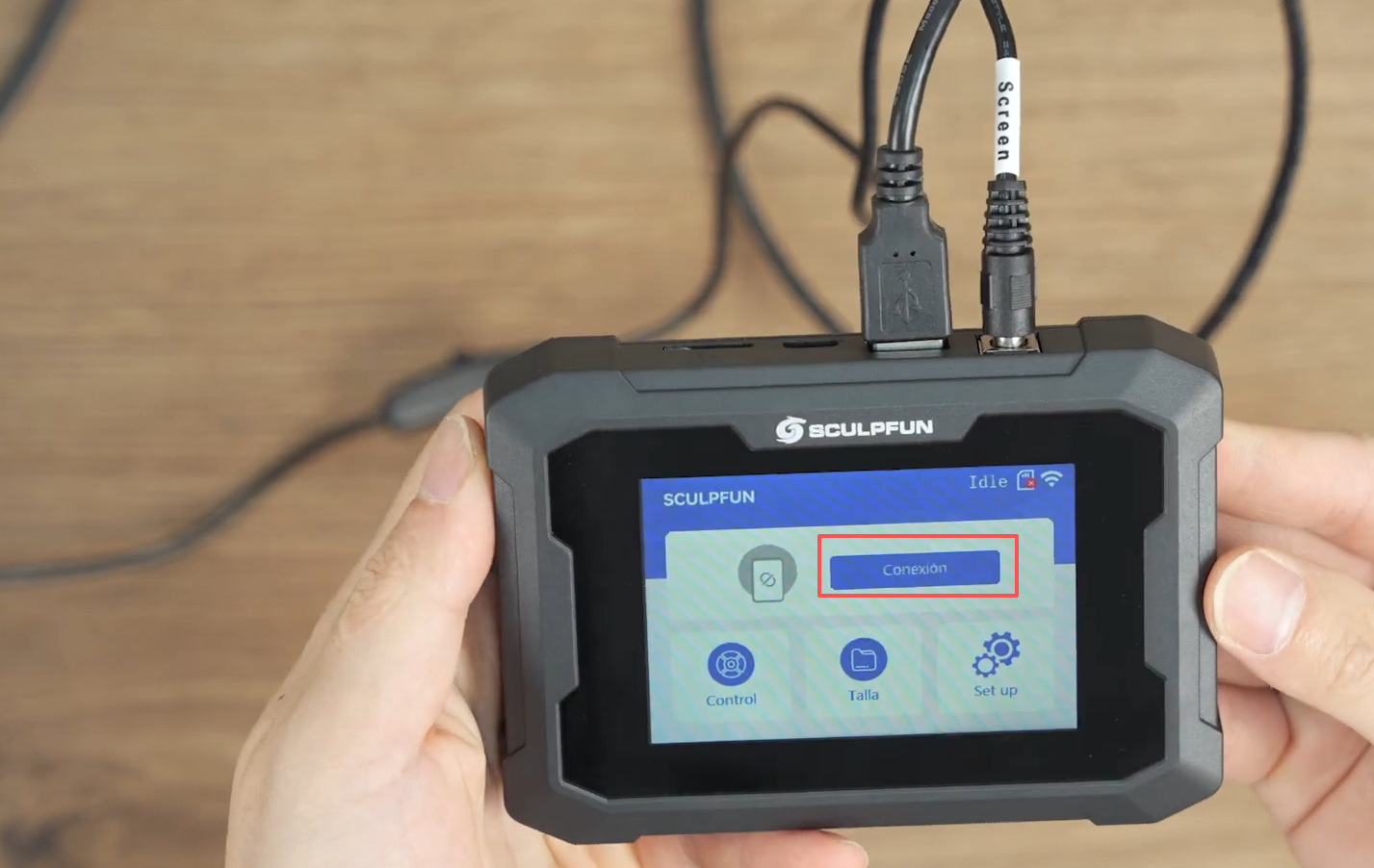

点击TS1屏幕上的“连接”，此时TS1与机器连接成功，可以通过指令控制操作。

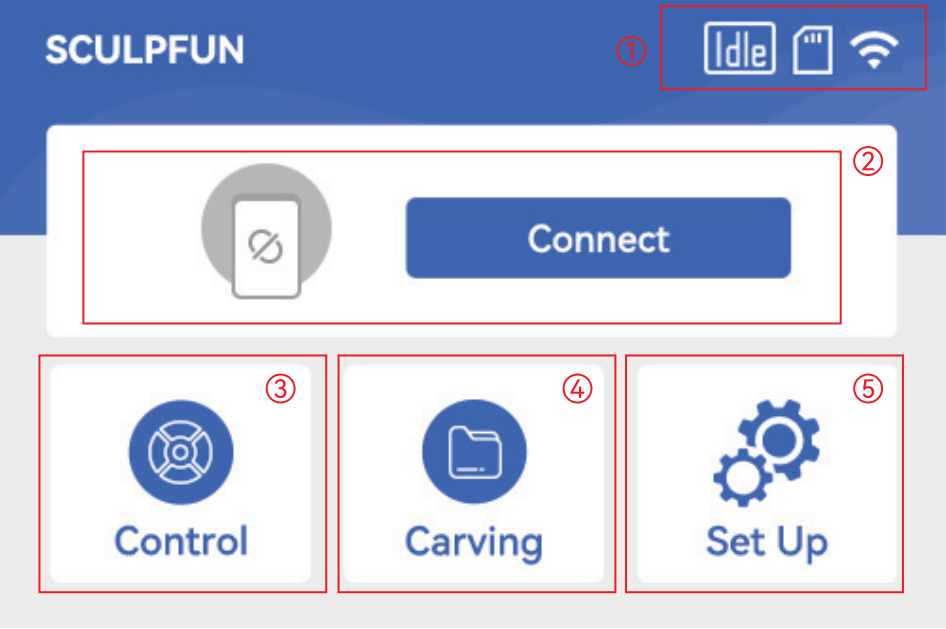

1. 状态栏
2. 连接状态
3. 控制界面
4. SD卡文件
5. 触摸屏设置

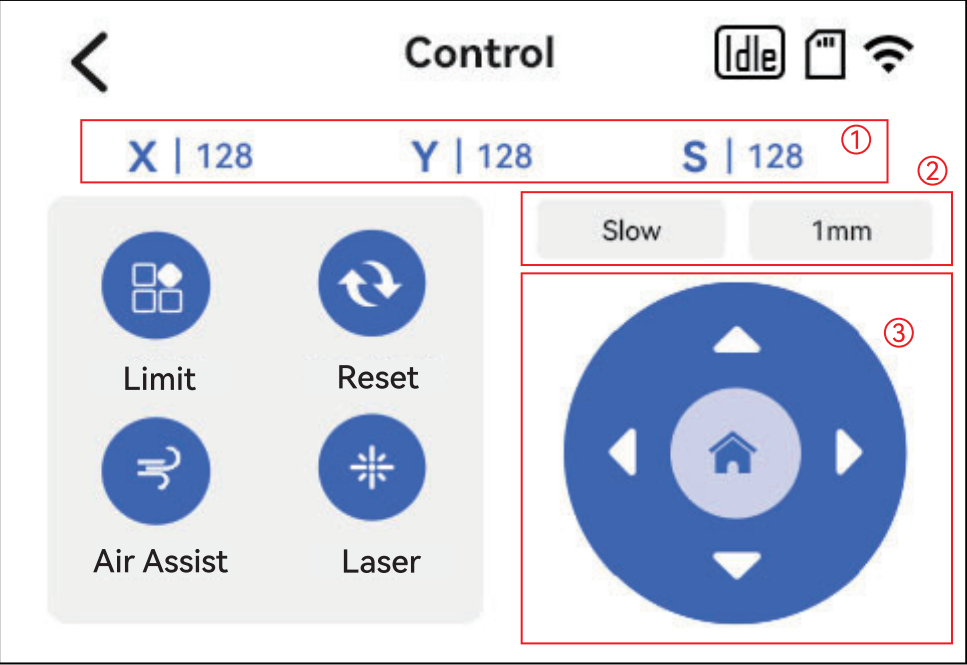

点击控制，转到以下页面
1.当前激光位置坐标信息
2.移动速度/距离
3.方向盘，控制激光器移动 重置:返回机器的原始位置

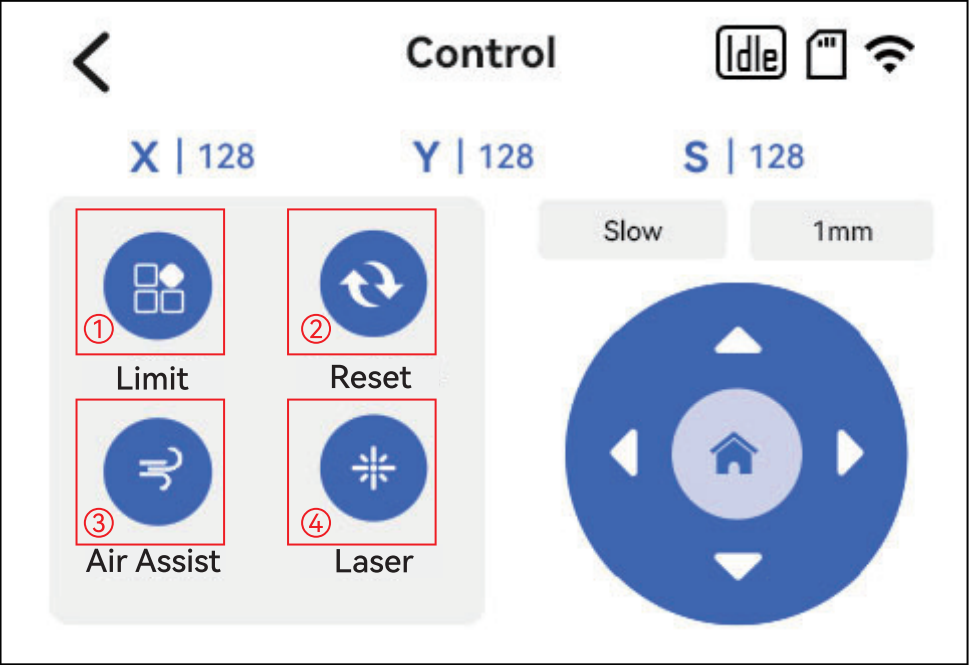

1. 硬限位开关：打开后，按下“回零”按钮返回原点，机器会触碰到限位开关停止。关闭后，再次按下“回零”按钮返回原点，机器将回到用户设定的原点。
2. 重置按钮：触摸屏报错后，点击此按钮可重置触摸屏。
3. 气泵开关：控制与雕刻机连接的气泵。
4. 激光预览开关：开启后，激光将以3%的功率进行预览。

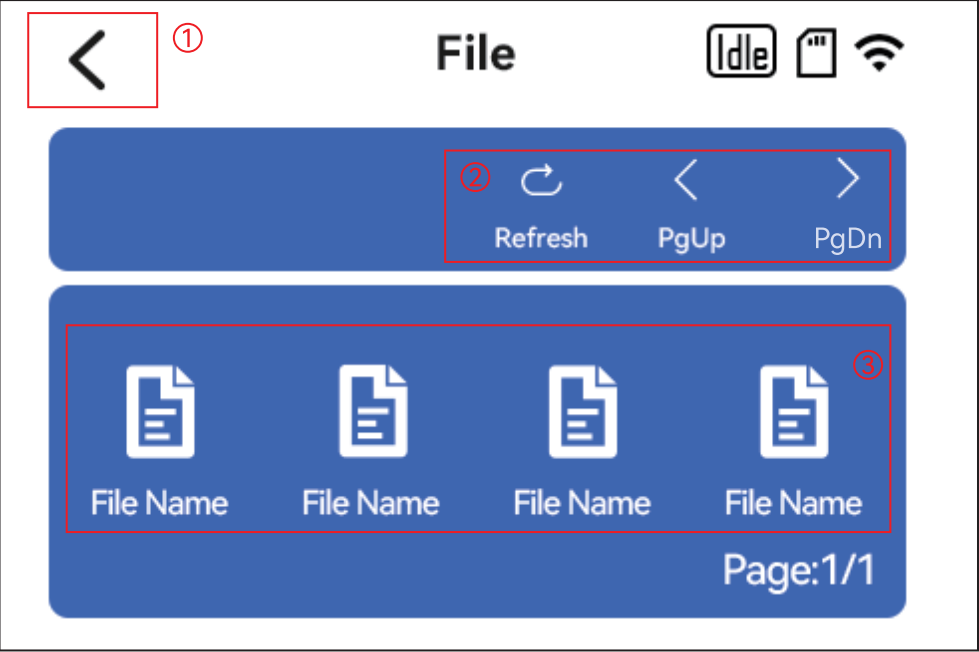

点击雕刻，转到以下页面
· 返回上一页
· 刷新/上一页/下一页
· 选择要雕刻的相应文件名

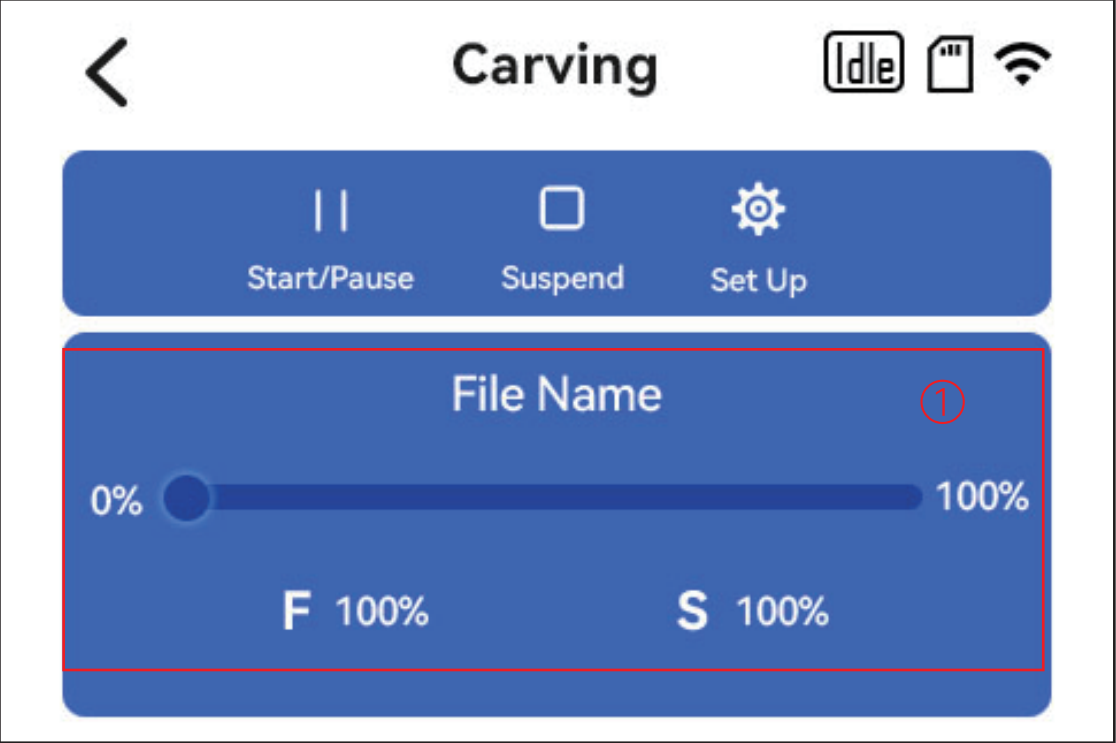

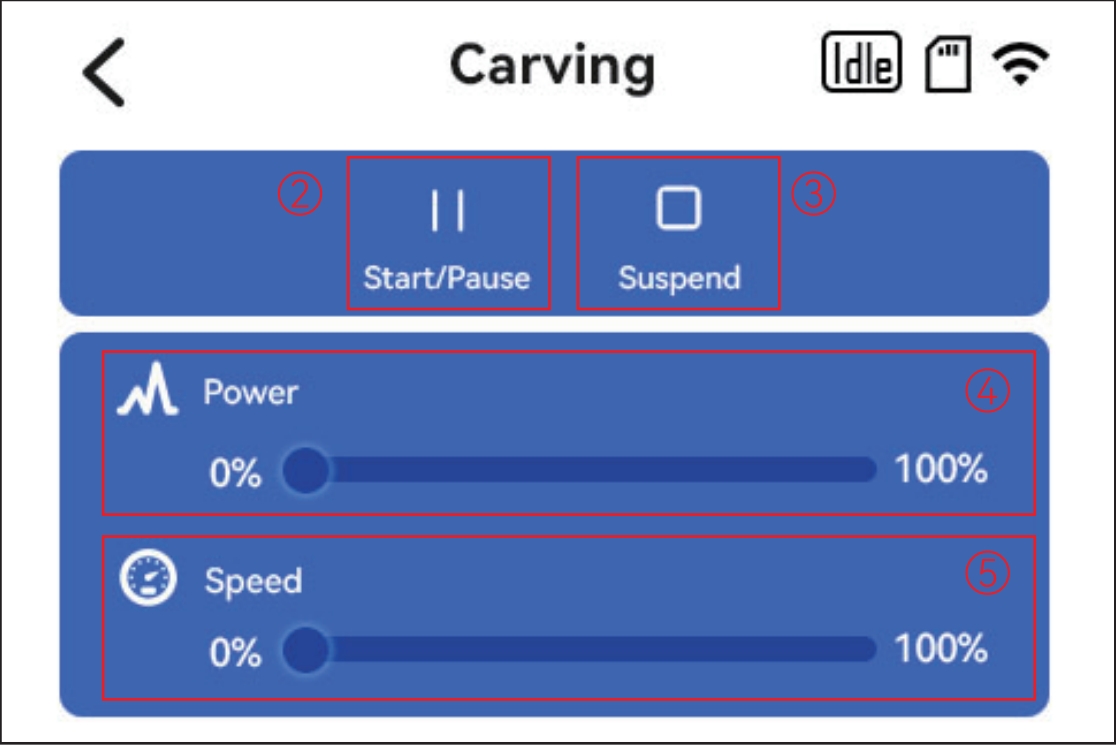

点击雕刻按钮进入雕刻页面
(1) 显示雕刻文件的名称和完成百分比

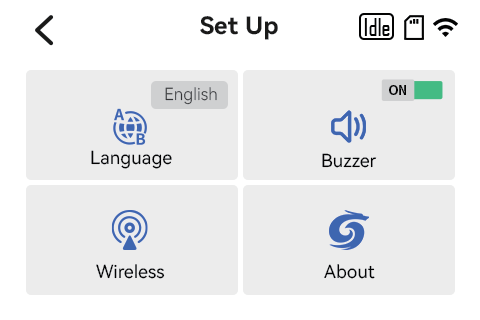

点击设置。
(2) 开始/暂停按钮
(3) 停止雕刻按钮
(4) 功率系数调整
(5) 速度系数调整

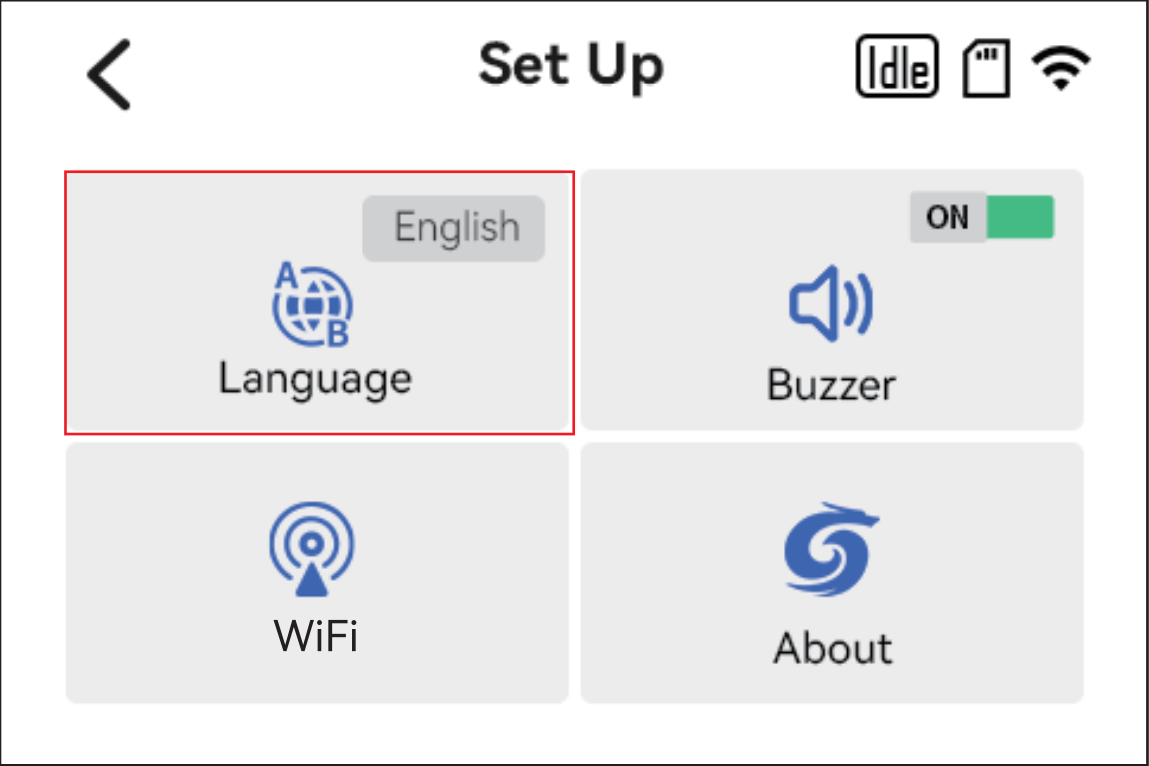

语言：可以设置语言，支持英语、法语、德语、意大利语、西班牙语和波兰语
蜂鸣器：打开时蜂鸣器工作，关闭时蜂鸣器不工作
WiFi：您可以选择AP/STA，或搜索附近的网络
关于：可扫码查看TS1相关资料。
将机器如上方硬件连接后，在TS1触摸屏上点击连接，即可完成连接。

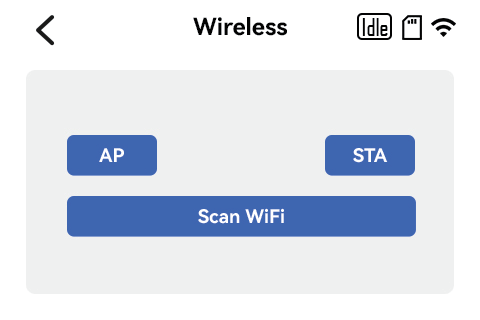

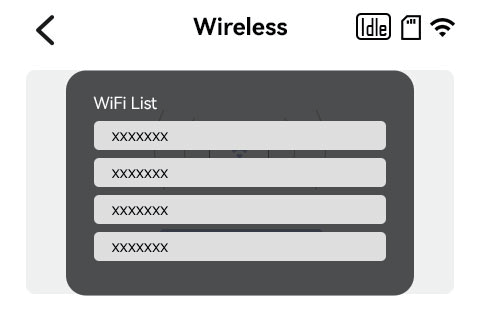

TS1触摸屏可以通过Wifi与手机APP连接。打开无线设置。
STA模式下，TS1触摸屏将扫描并连接到用户自己的WiFi，仅支持2.4GHz网络，并且必须与手机连接在同一网络中。

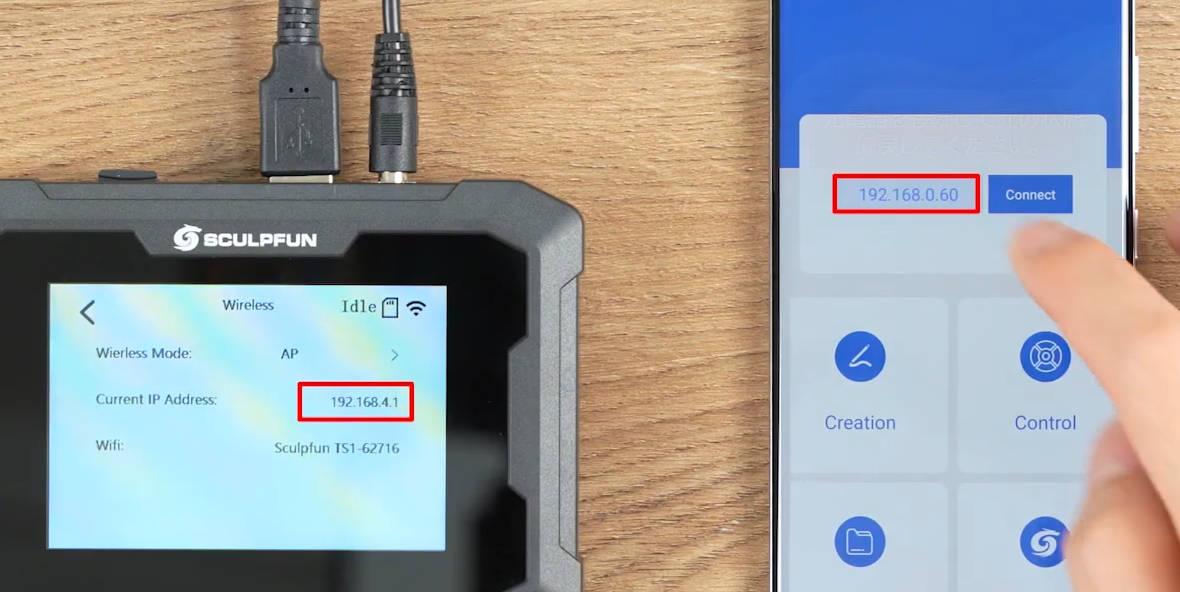

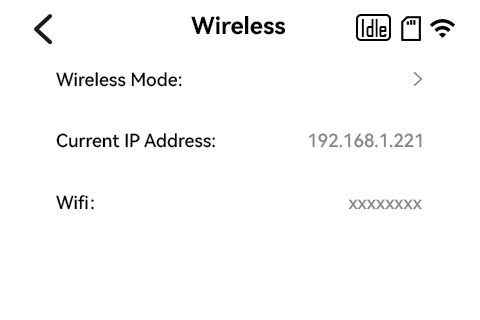

在触摸屏无线设置中，查看当前IP地址

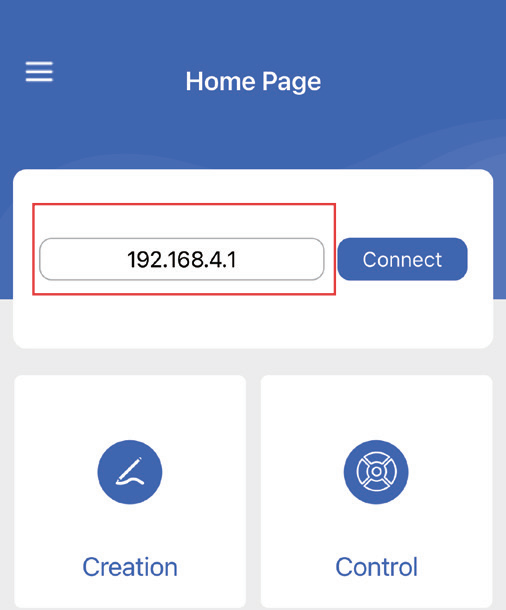

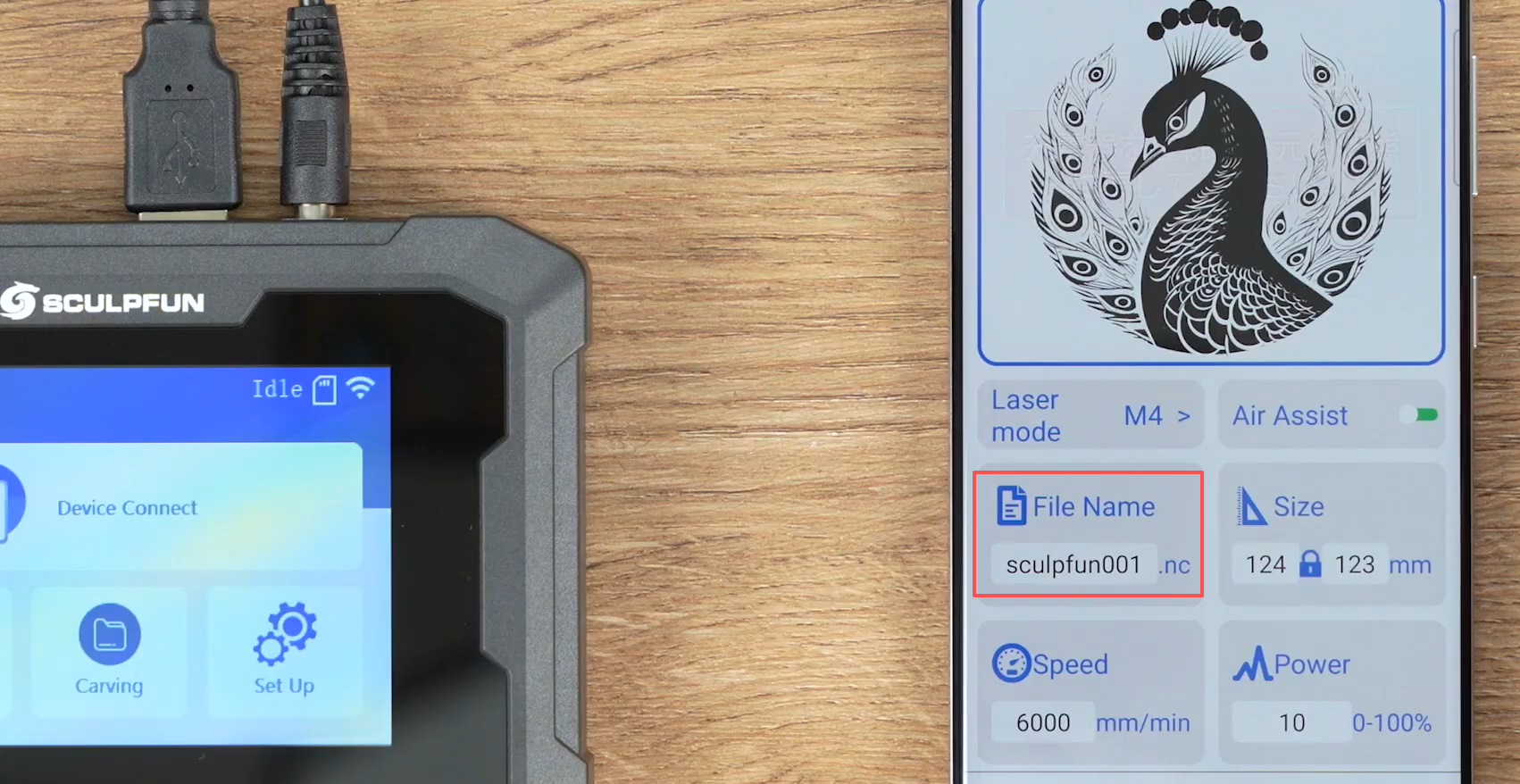

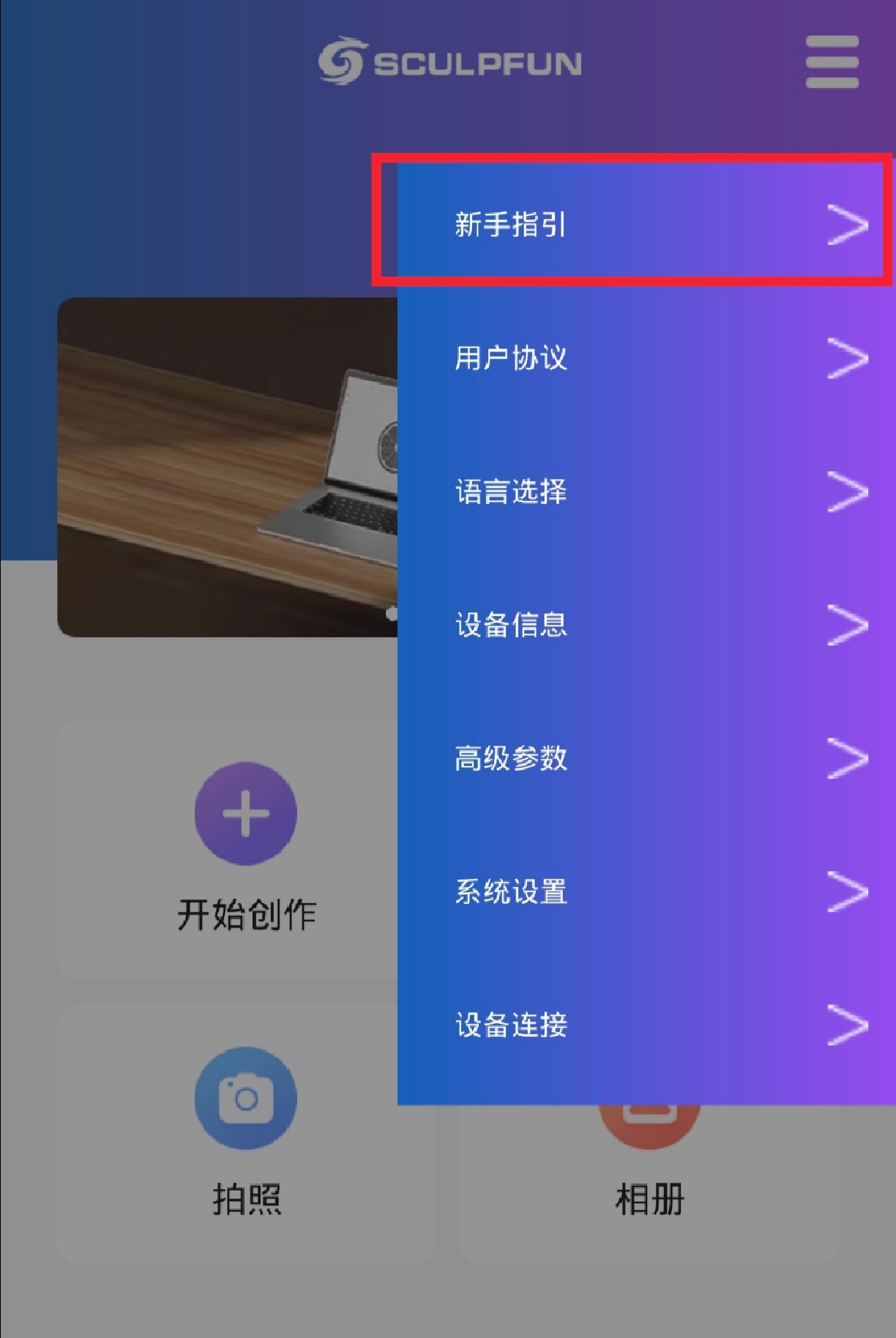

在手机上打开Sculpfun应用程序，并输入相应的IP地址
连接成功后，您可以使用移动应用程序进行切片操作。

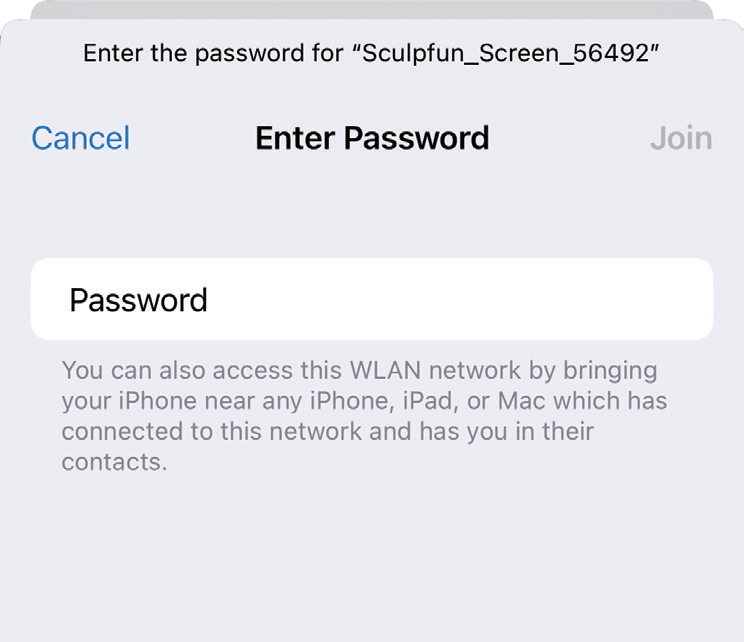

AP模式下，TS1触摸屏将释放一个wifi热点。名称为Sculpfun TS1 XXXXXX ,默认密码为12345678。该热点无法联网。
在手机上打开Sculpfun应用程序，并输入相应的IP地址。
连接成功后，您可以使用移动应用程序进行切片操作。
TS1触摸屏通过读取执行Gcode代码进行雕刻。如需使用，需要先导入代码文件。

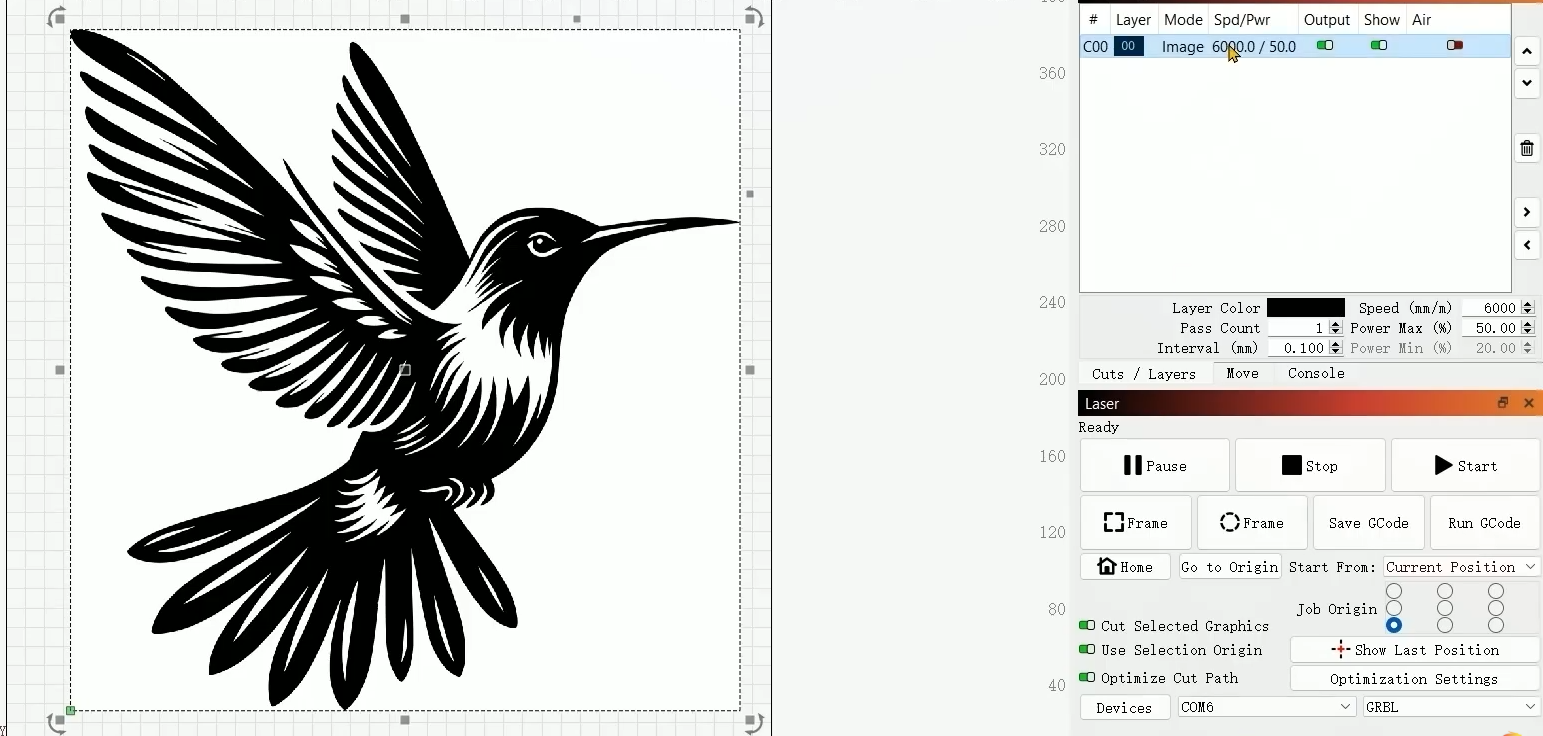

将激光雕刻机连接电脑。打开可以导出Gcode代码的雕刻软件，此处以LightBurn为例。

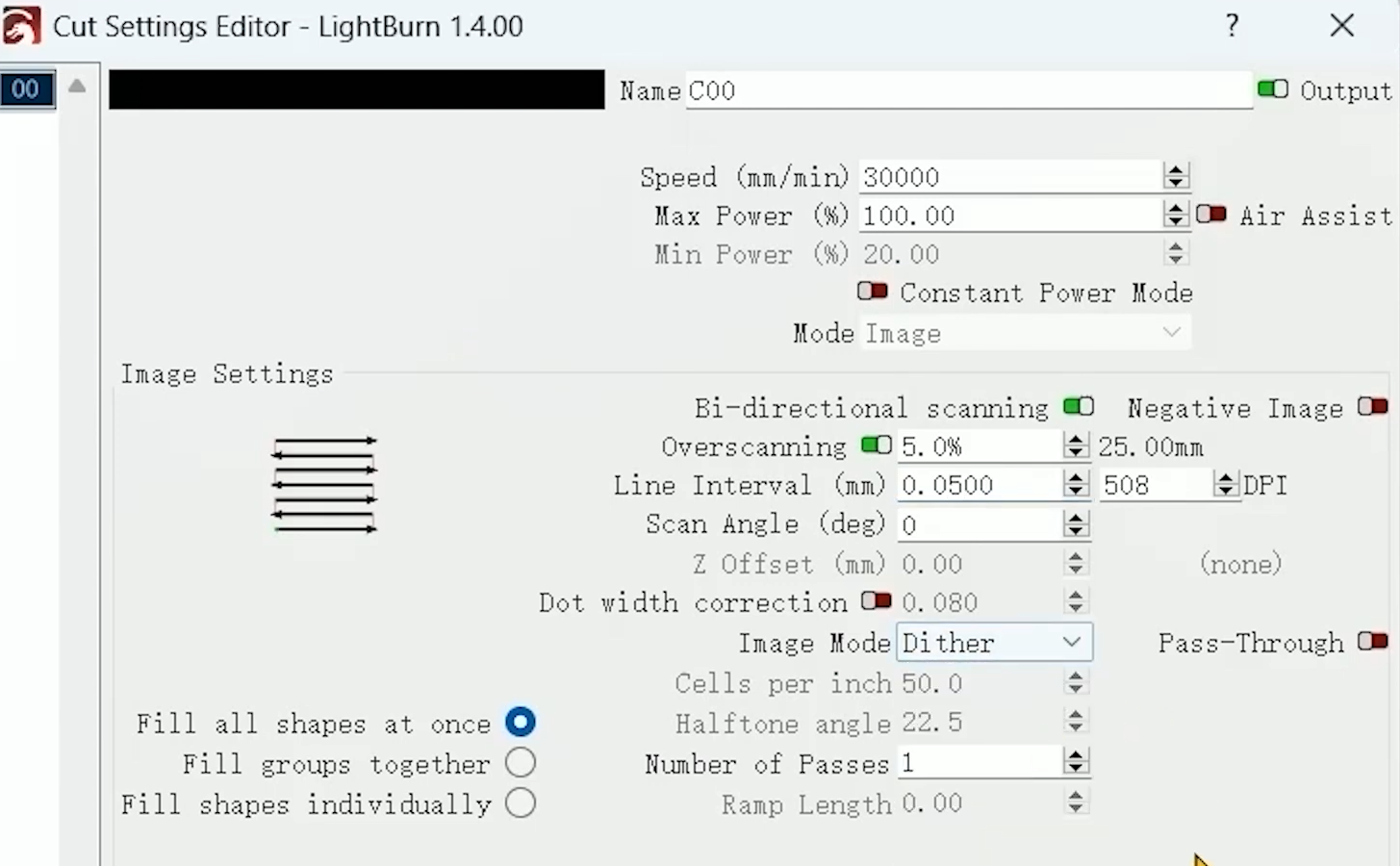

机器放置材料，软件放置素材，设置材料的相应参数。

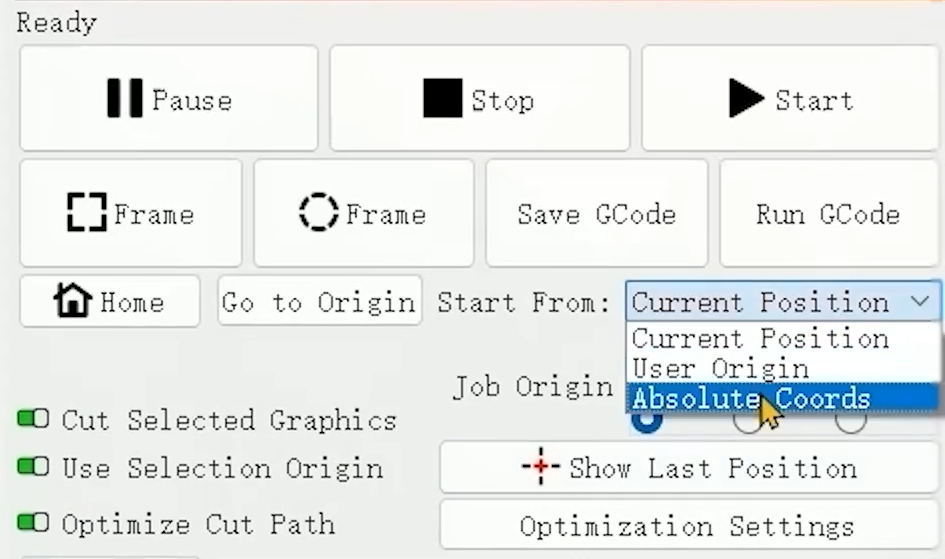

复位后点击预览，查看素材雕刻位置，调整素材或者机器内的材料位置，达到需要的效果。建议选择绝对坐标。
调整完成后点击复位，激光器回到原位。

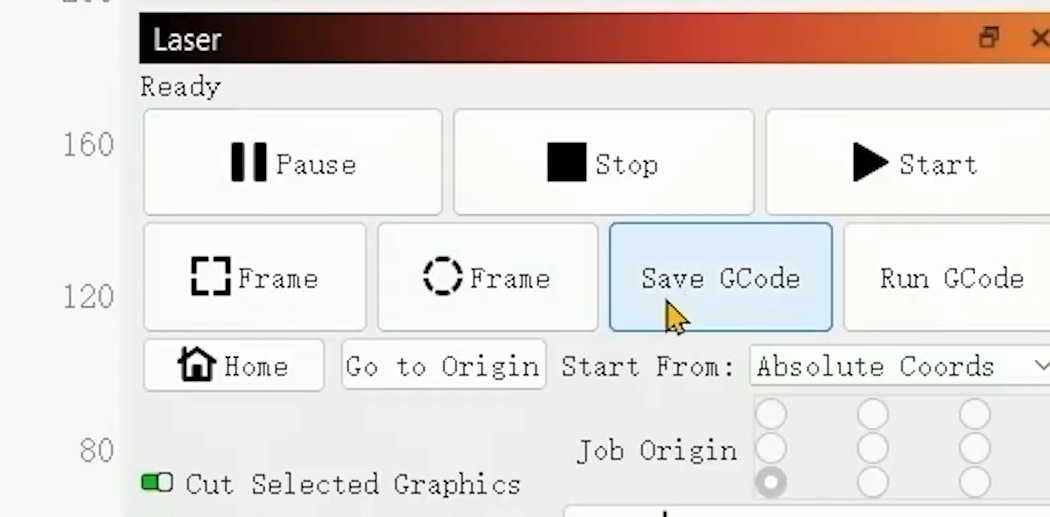

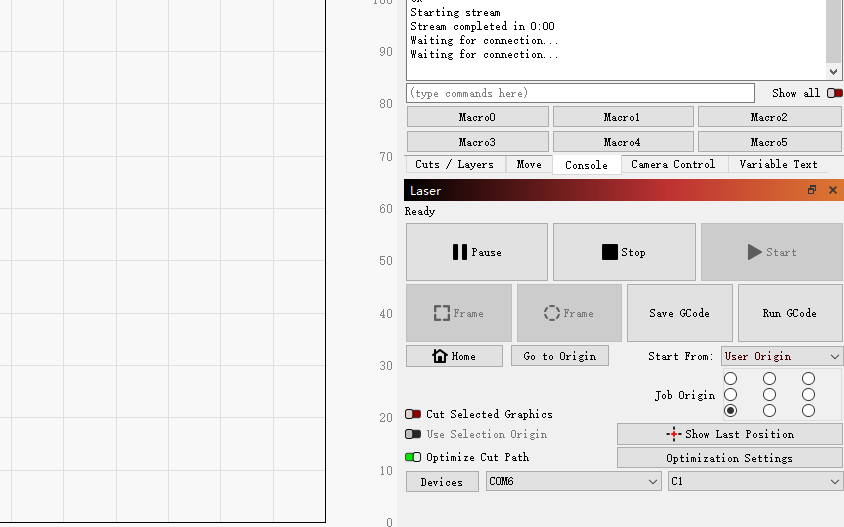

点击保存GCode，导出代码。注意：不要将G代码文件直接导出至SD卡，以防止文件损坏。

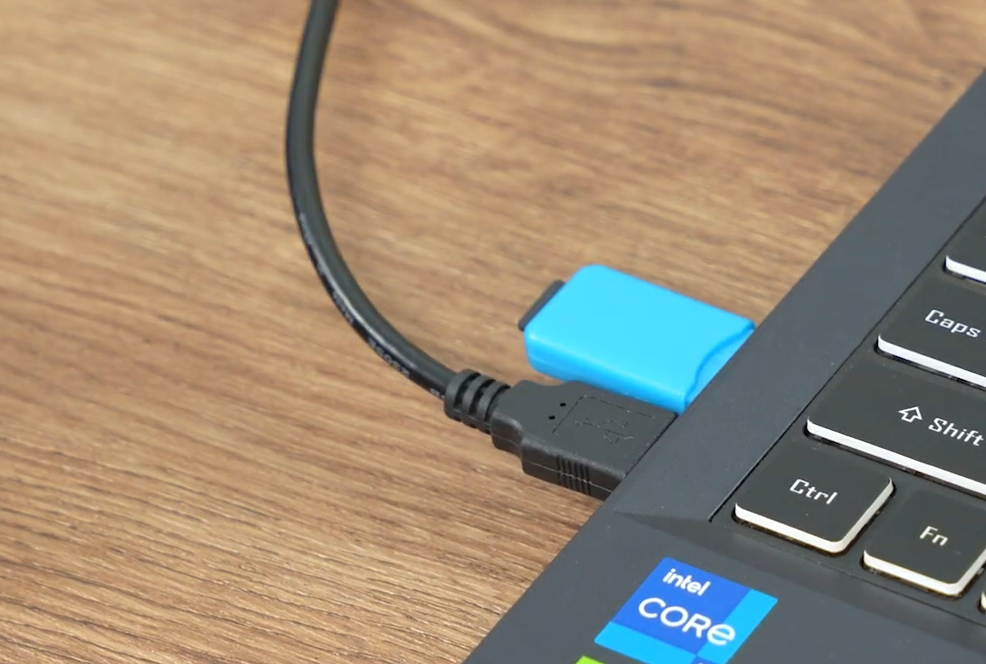

插入带SD卡的U盘，将导出的文件移动至U盘中。

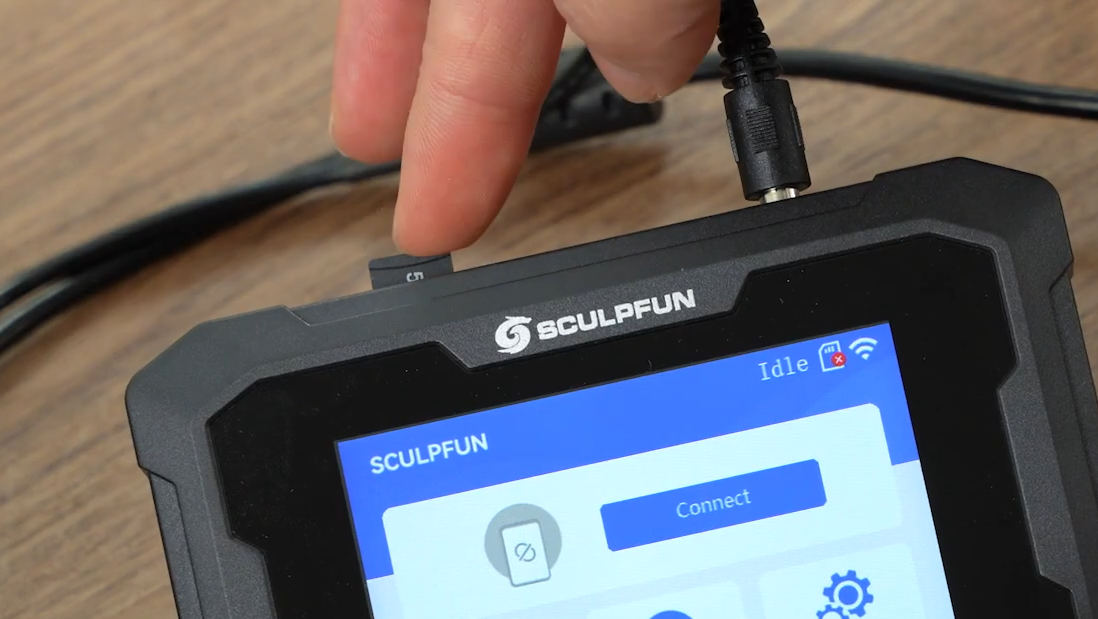

取出SD卡，插入机器的SD卡插槽内。此时导入素材完成。该文件可以反复使用。
将USB数据线从电脑拔出，连接至TS1触摸屏。点击连接，连接机器。

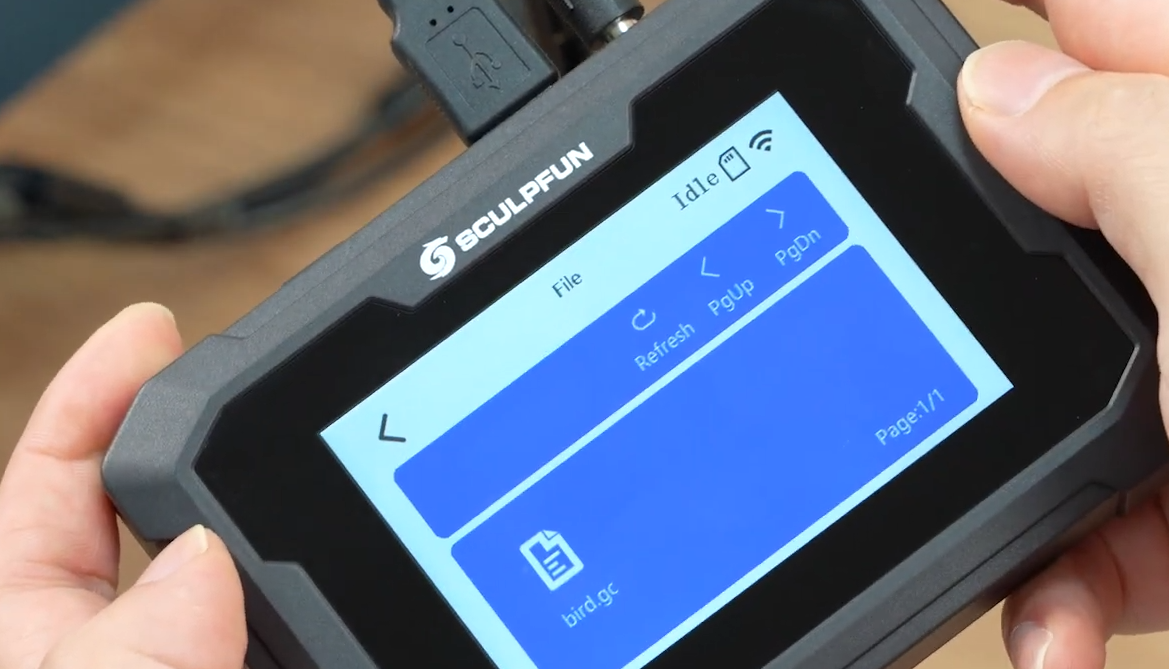

点击雕刻，打开文件夹界面，可以看到刚刚导入的雕刻文件。

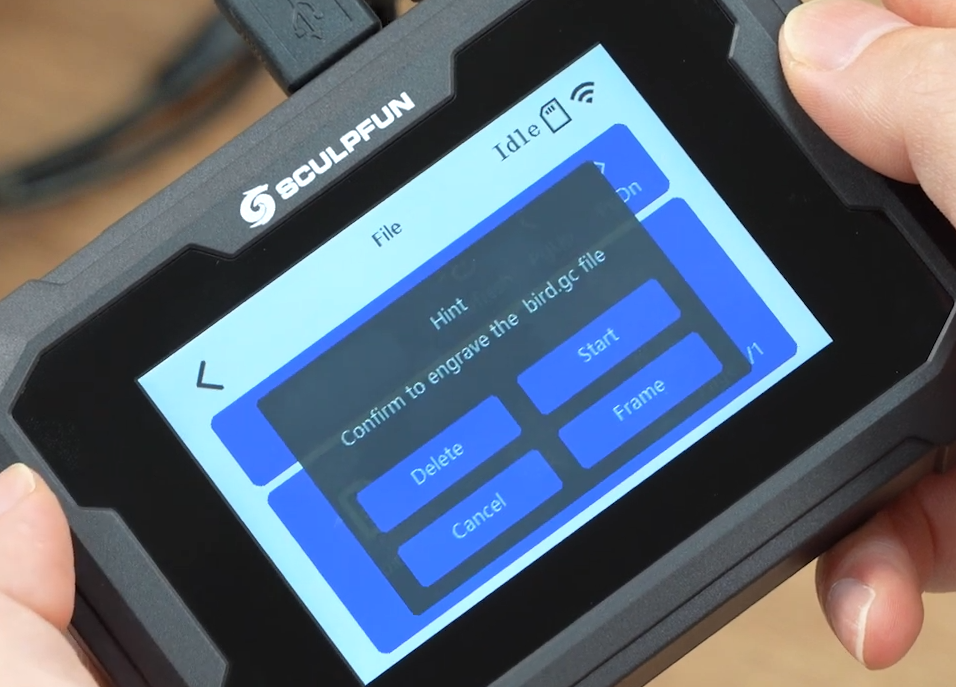

点击后进入提示页面。
删除：删除该文件
开始：直接进行加工
取消：退出窗口，回到选择界面
框架：预览加工位置
注意：如果在参数设置中打开了过扫描模式，则框架预览后需回到控制台点击复位
点击框架，预览加工位置。预览无问题后点击开始，开始加工。
雕刻过程中可以进行暂停、停止、调整功率速度等操作。
注意：使用手机app无线连接机器时，手机绘制导入的素材将保存在TS1的SD卡中，请注意更改文件名称，以防止文件被覆盖，造成文件丢失。
RA Mini支持iCube系列、iCube Ultra系列、C1机型。
视频版教程如下：
iCube系列

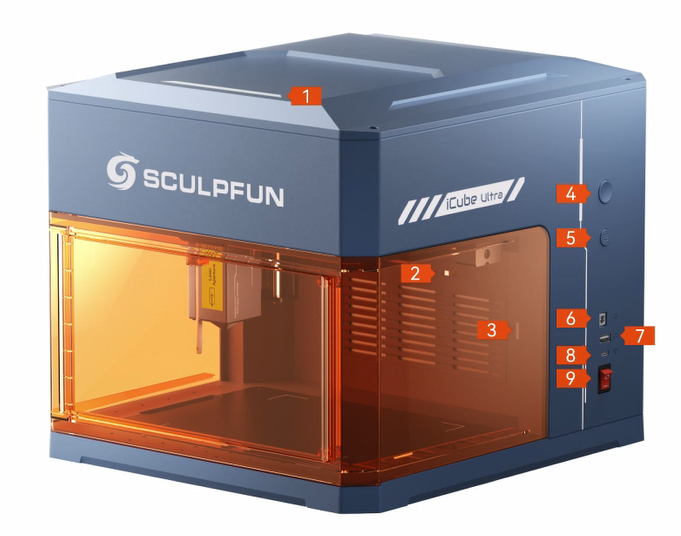

iCube Ultra系列
C1机型
以下为文字版，以C1机型为例。

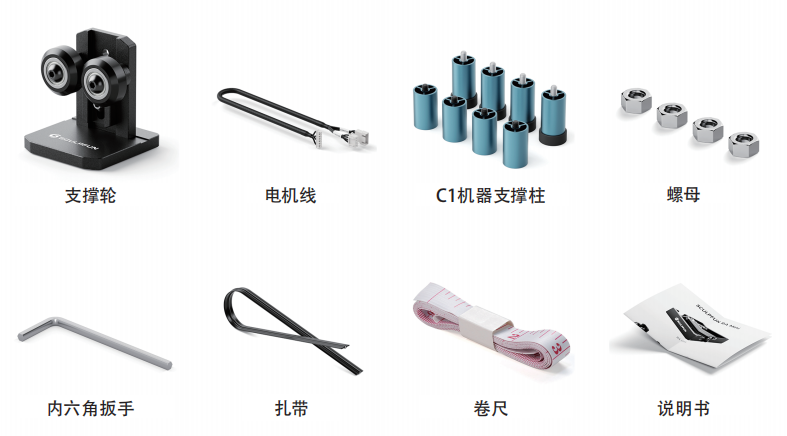

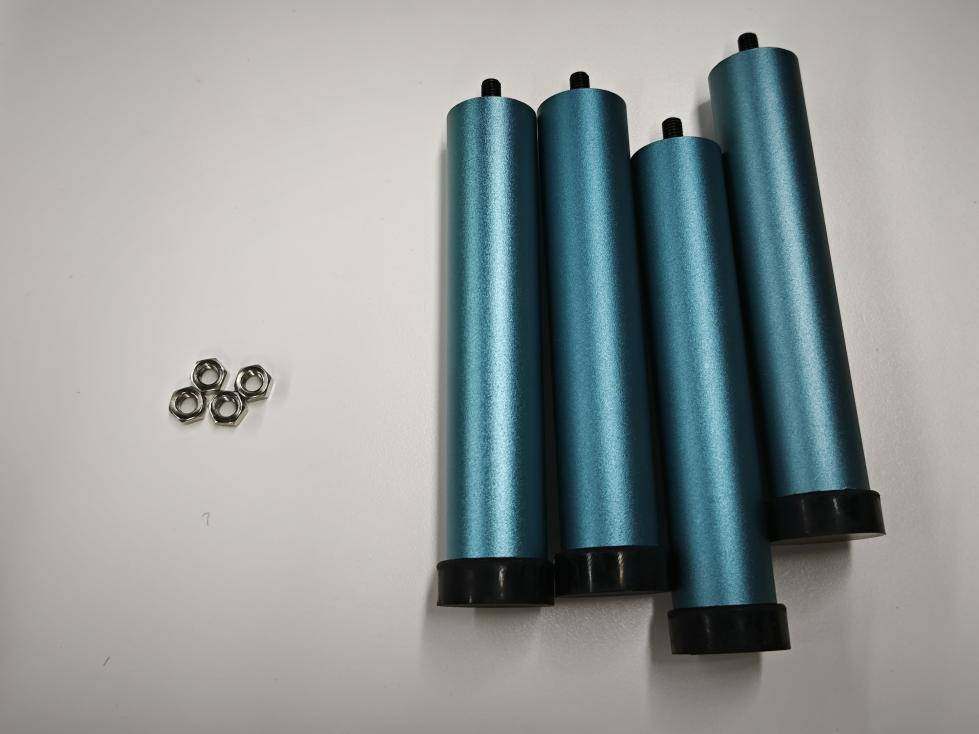

取出C1增高脚架和螺母

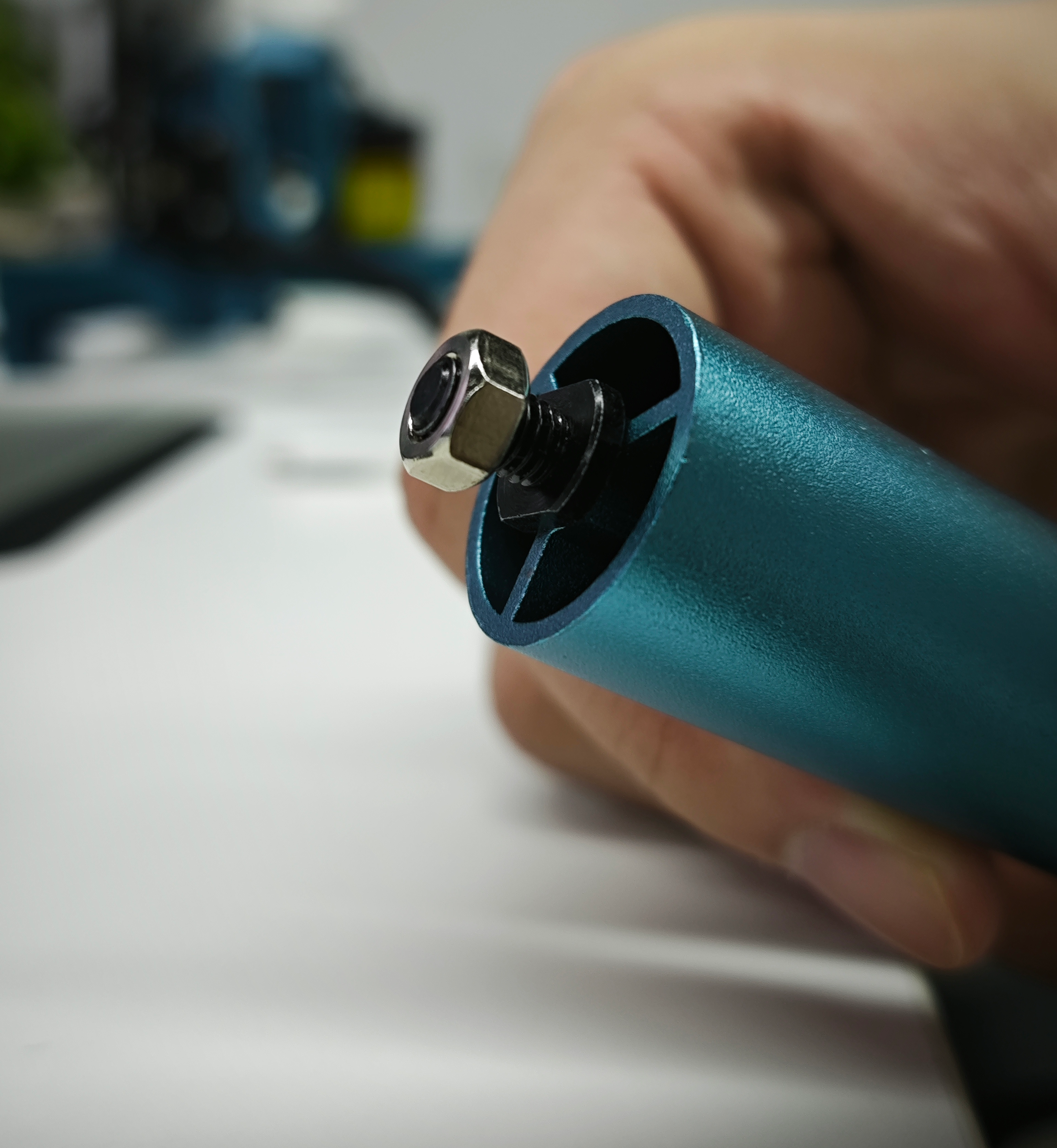

将螺母拧入，注意不要拧太深

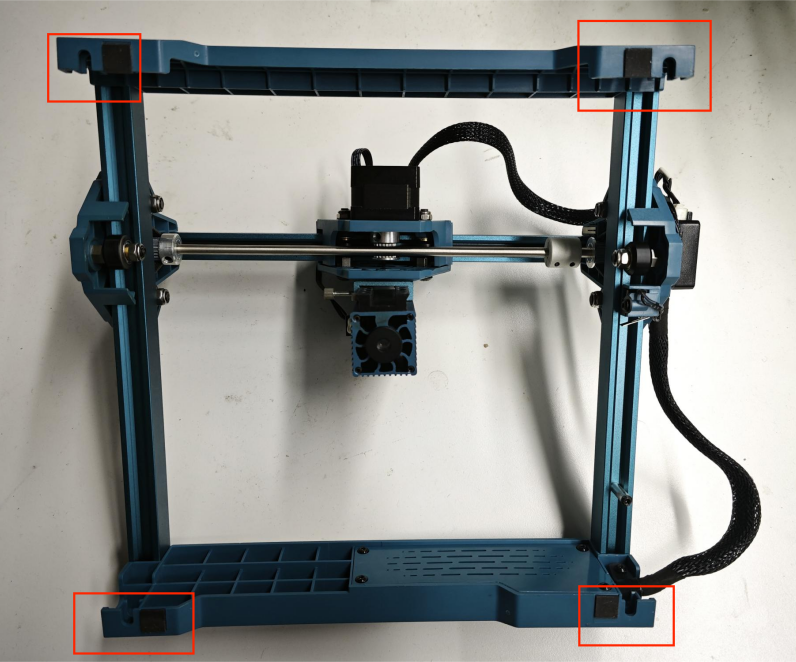

翻转C1，找到机器底部的螺母孔位。

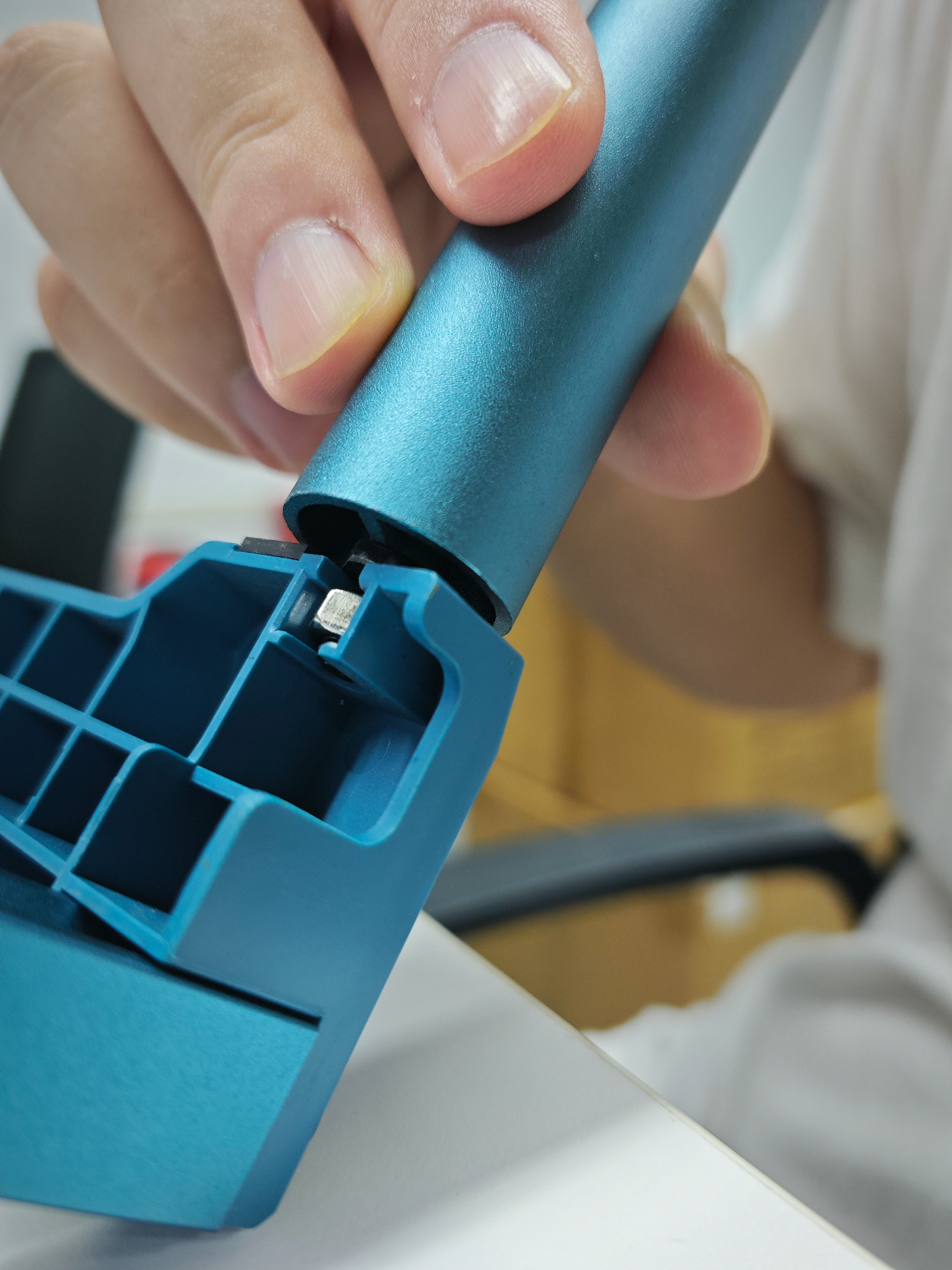

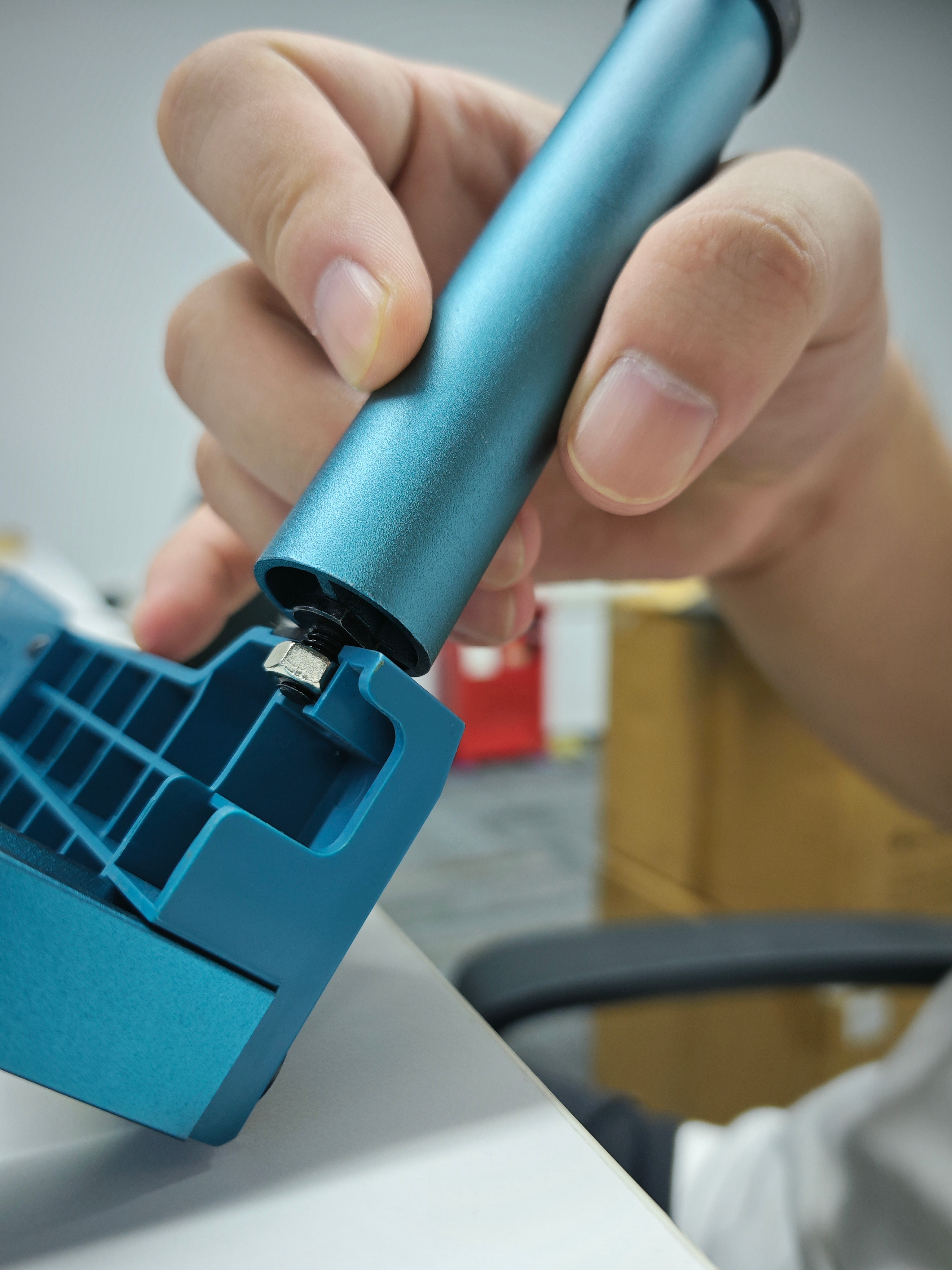

对准螺母，将增高脚架装入

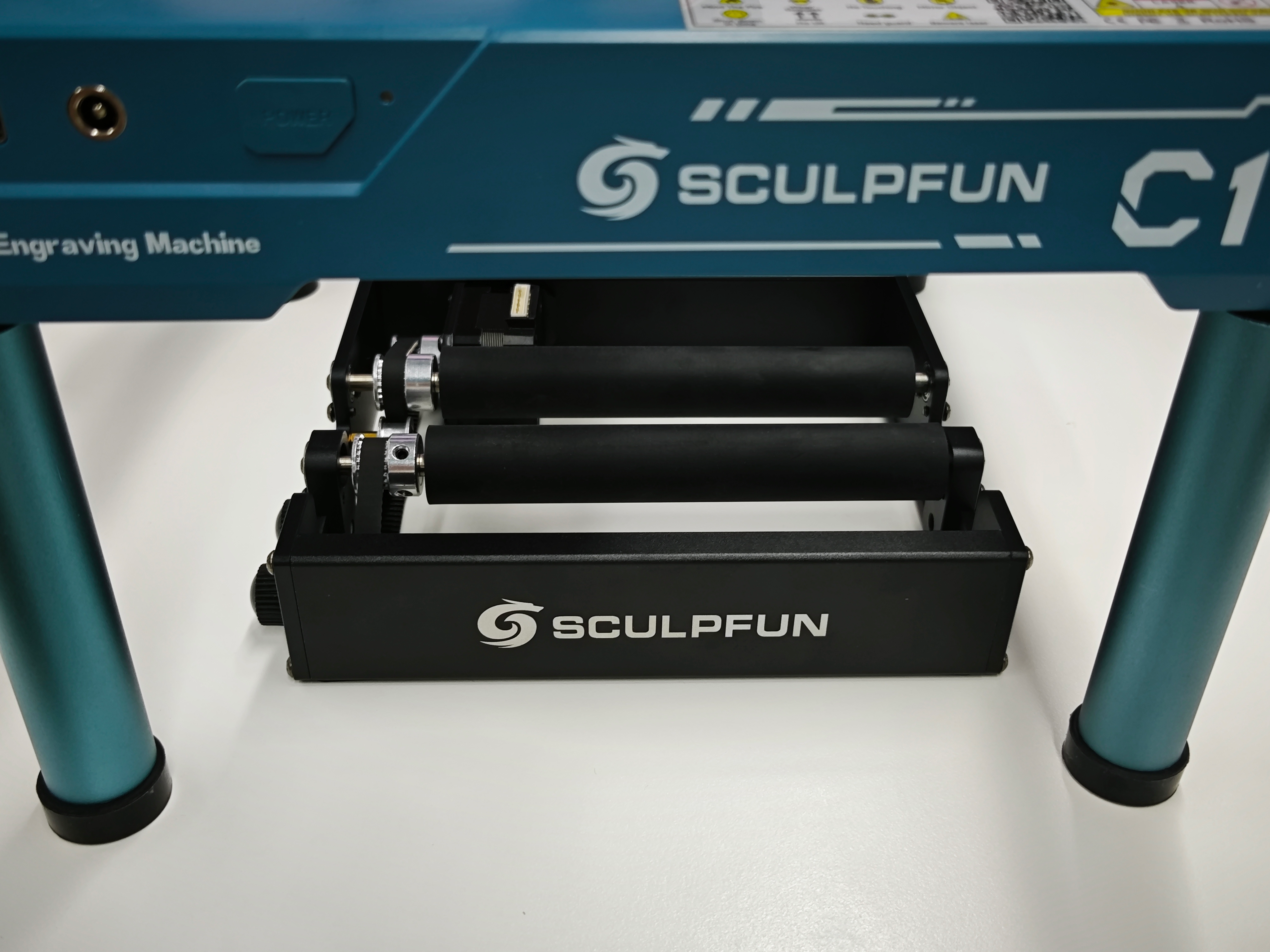

摆正机器，置入RA Mini。

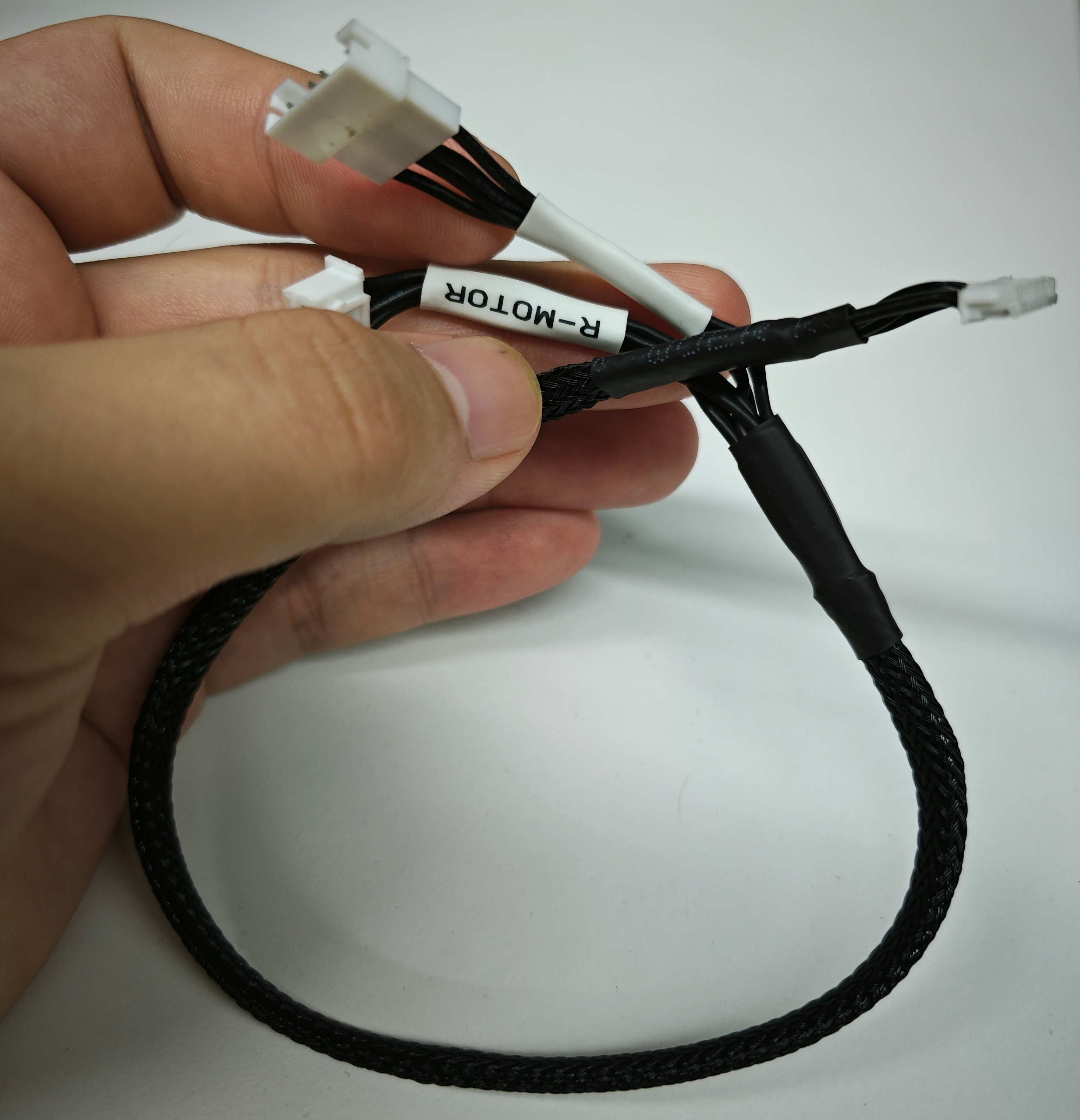

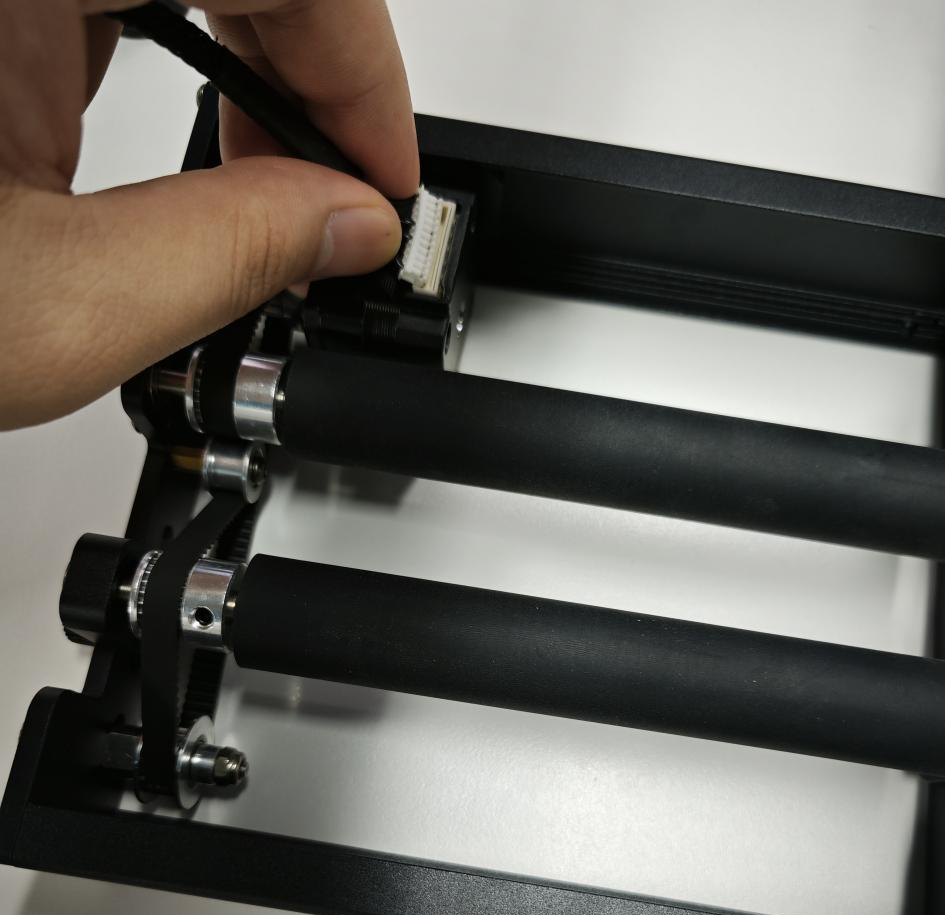

找出RA Mini连接线，单线一端接入滚轴。

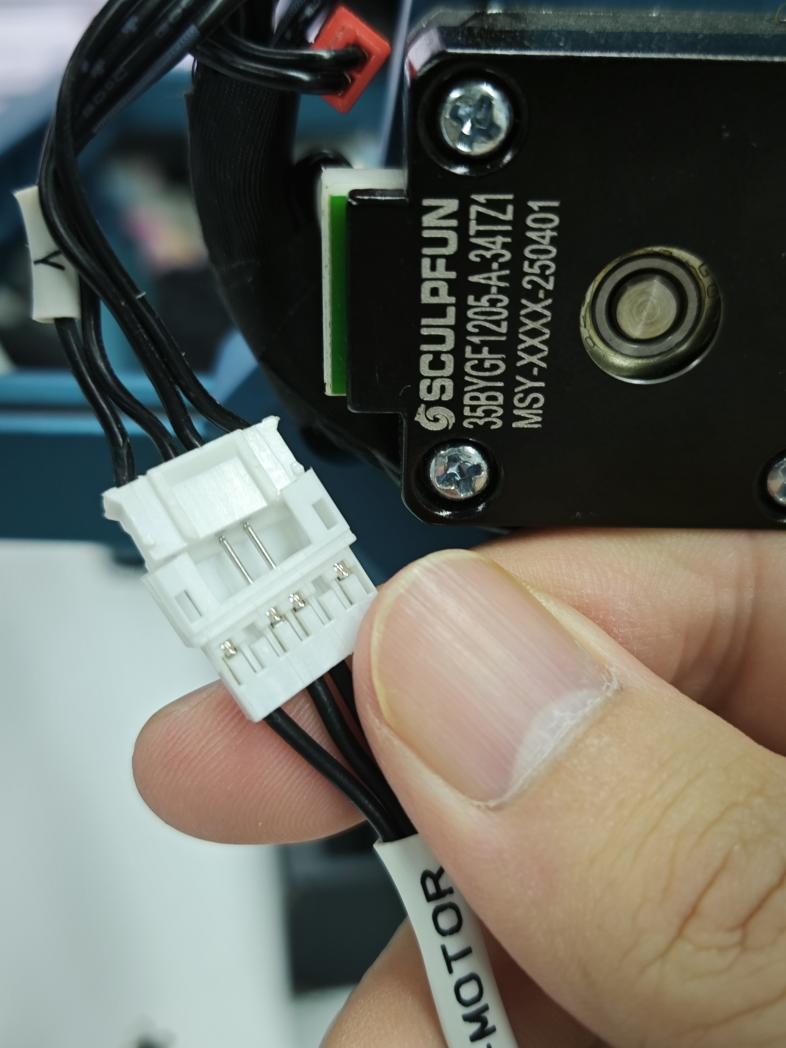

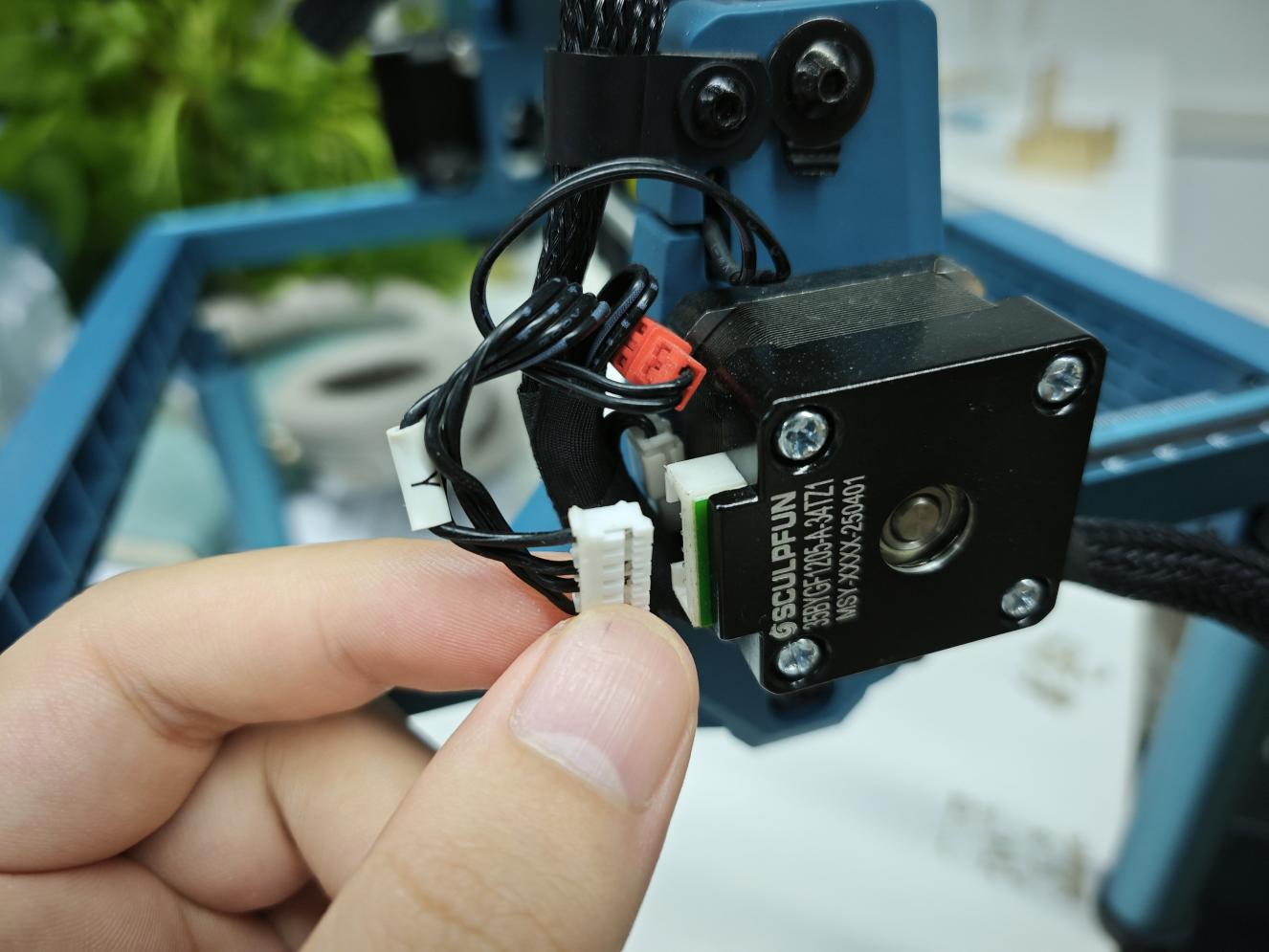

找到C1的Y轴电机（带有Y轴标识），将电机线拔出。
将C1的Y轴电机线与RA Mini的电机线另一端（母头）相连。
连接数据线、电源线，启动机器。
打开lightburn，选择好机器和端口。

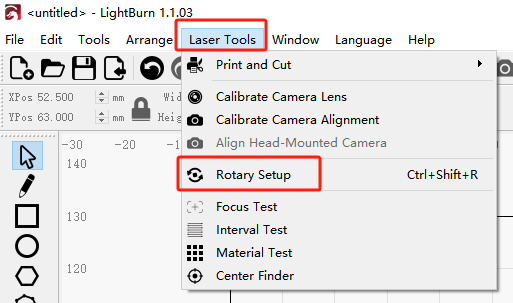

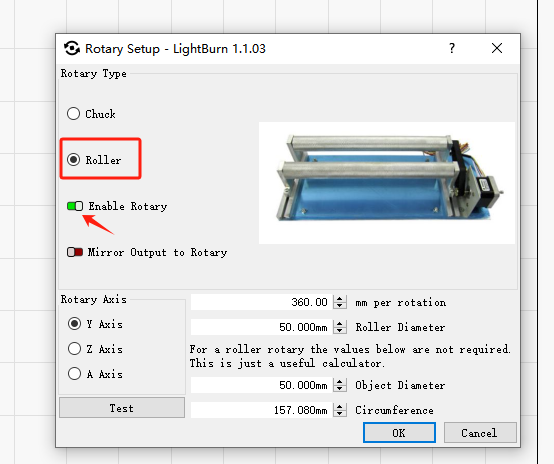

选择激光工具，打开旋转设置。

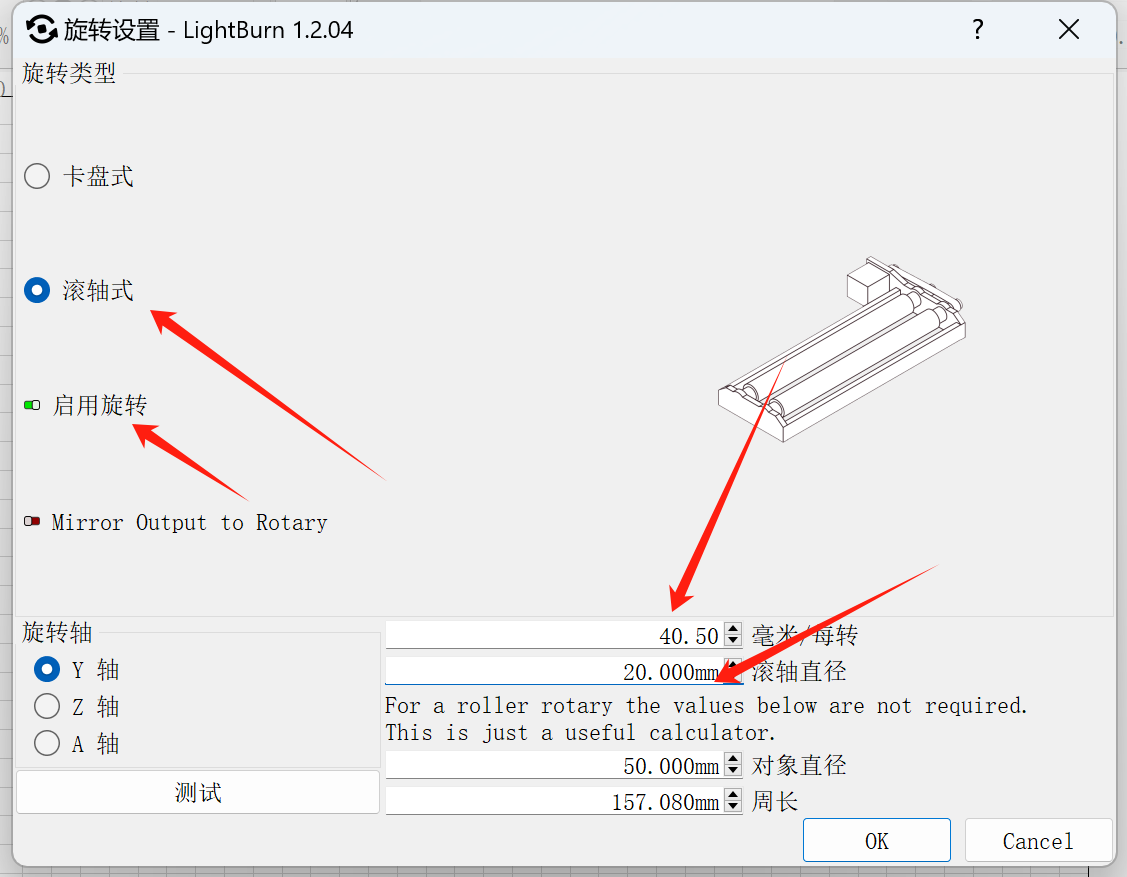

选择滚轴模式，打开启用旋转开关。

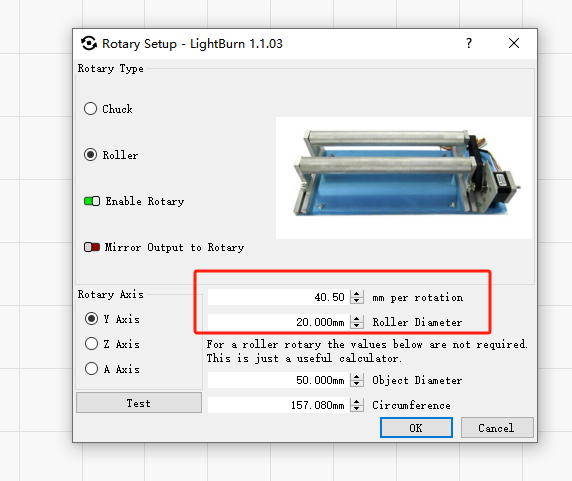

设置参数：旋转轴为Y轴；将每转毫米数改为40.5mm，滚轴直径改为20mm。其余机型的参数请查看参数文档。

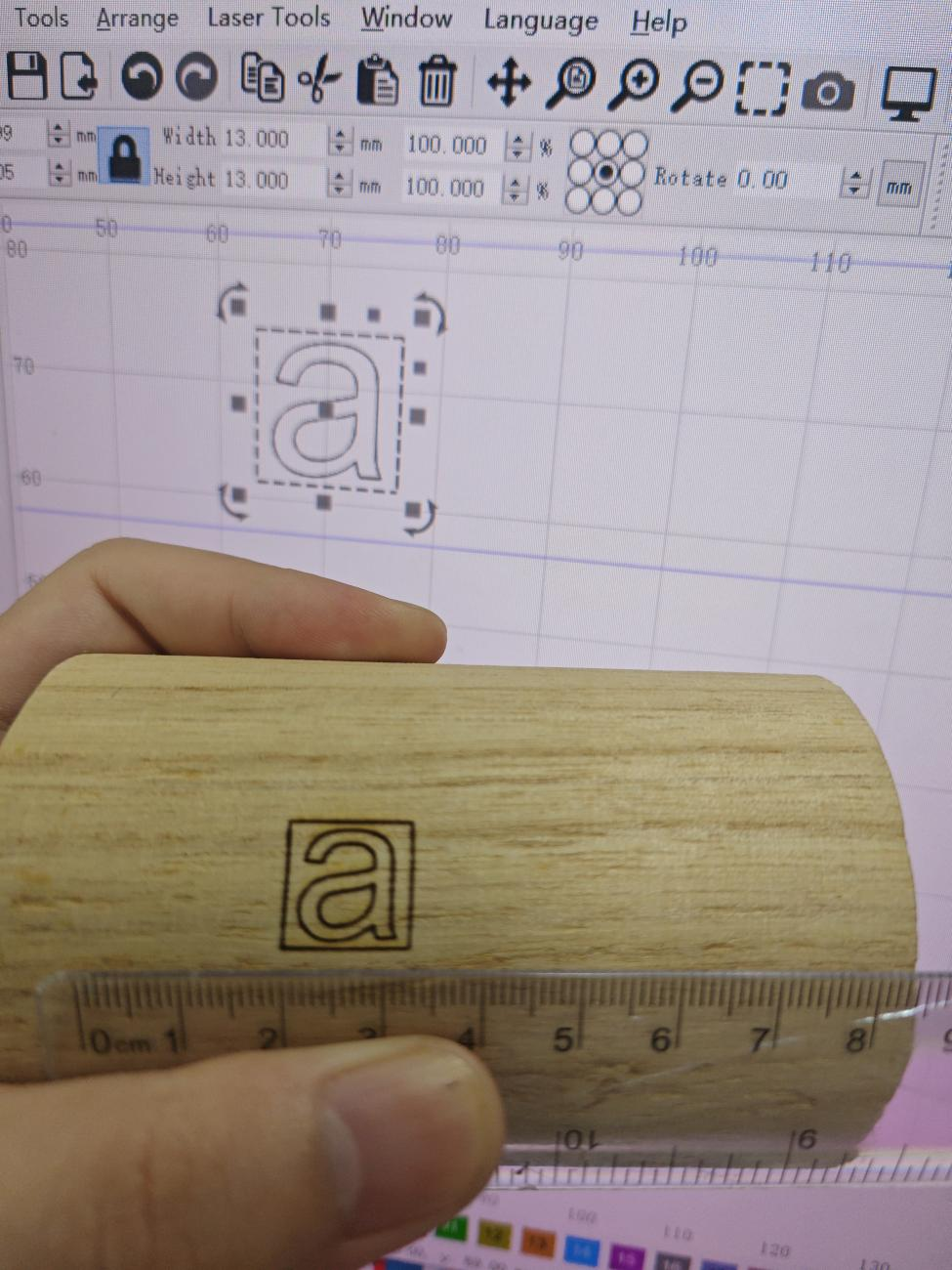

绘制图案，开始使用。
注意：保持C1与RA Mini的齐平，避免将图案雕歪；将激光器焦距设置在雕刻物体的最高点，以达到更好的雕刻效果。
