分类： ✅ V5紫光雕刻机

  • V5 光斑缺失校正教程

    雕刻时，出现图案缺失或者不清晰的情况，可能是激光器光斑出现缺失。可以根据此文档进行校正。

    视频版请联系售后进行获取，以下为文字版。

    注意：光斑校正十分危险，操作不当将会有接触四类激光的风险，请严格按照教程进行操作！

    操作过程中将会接触刺眼强光，推荐佩戴强光护目镜。

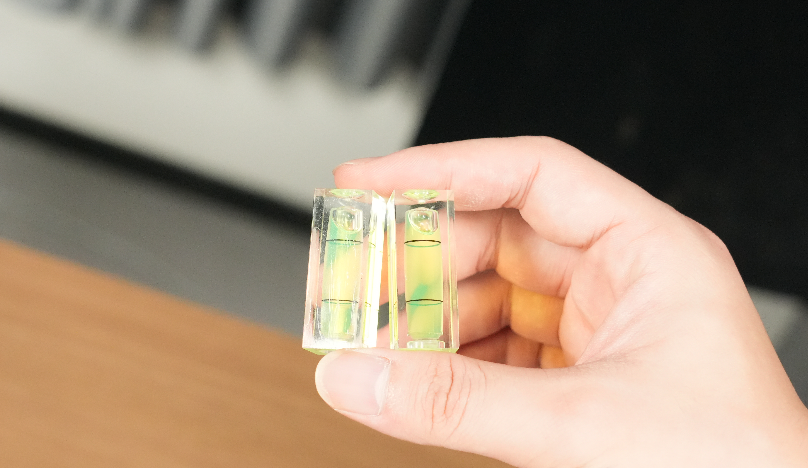

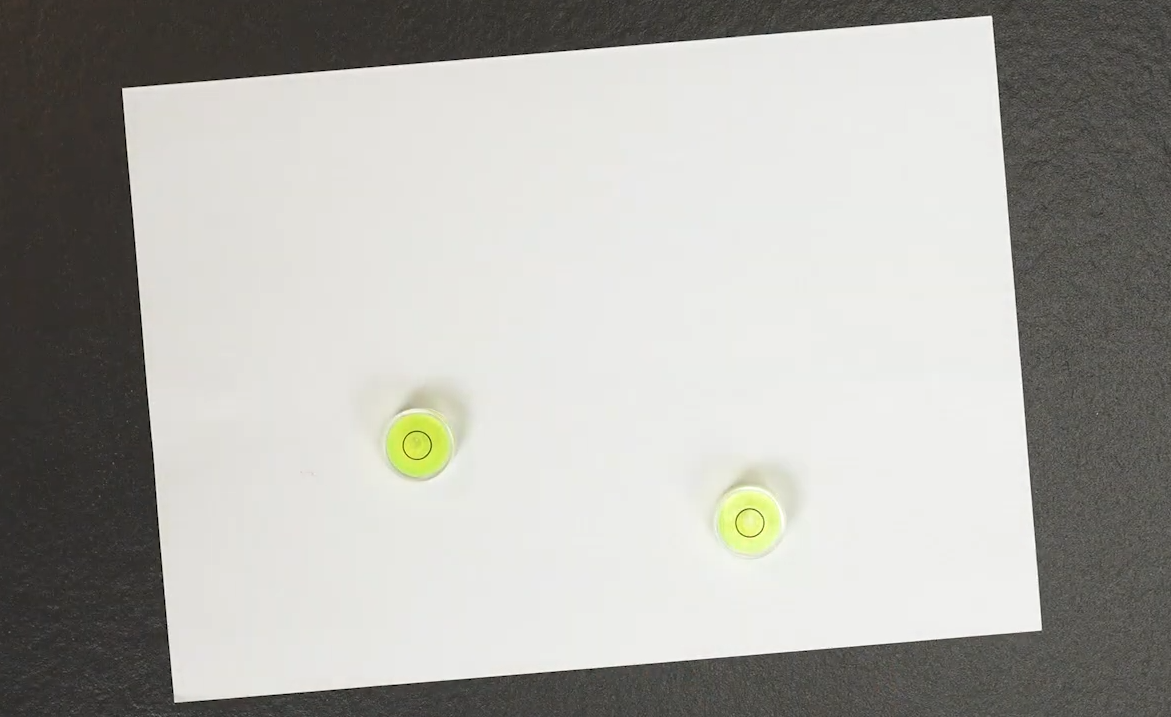

    准备白色卡纸一张，水平仪2个。可以使用V5机器内附带的水平仪。

    开机之前，卸下激光器的场镜。

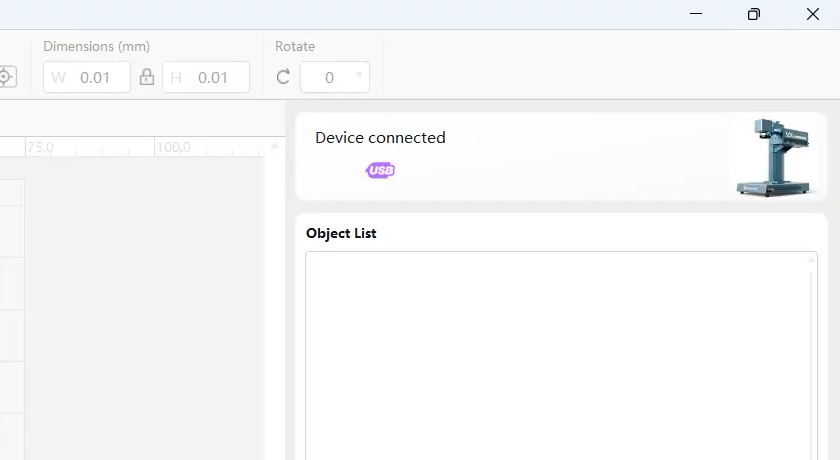

    打开SGD Laser软件，连接机器。

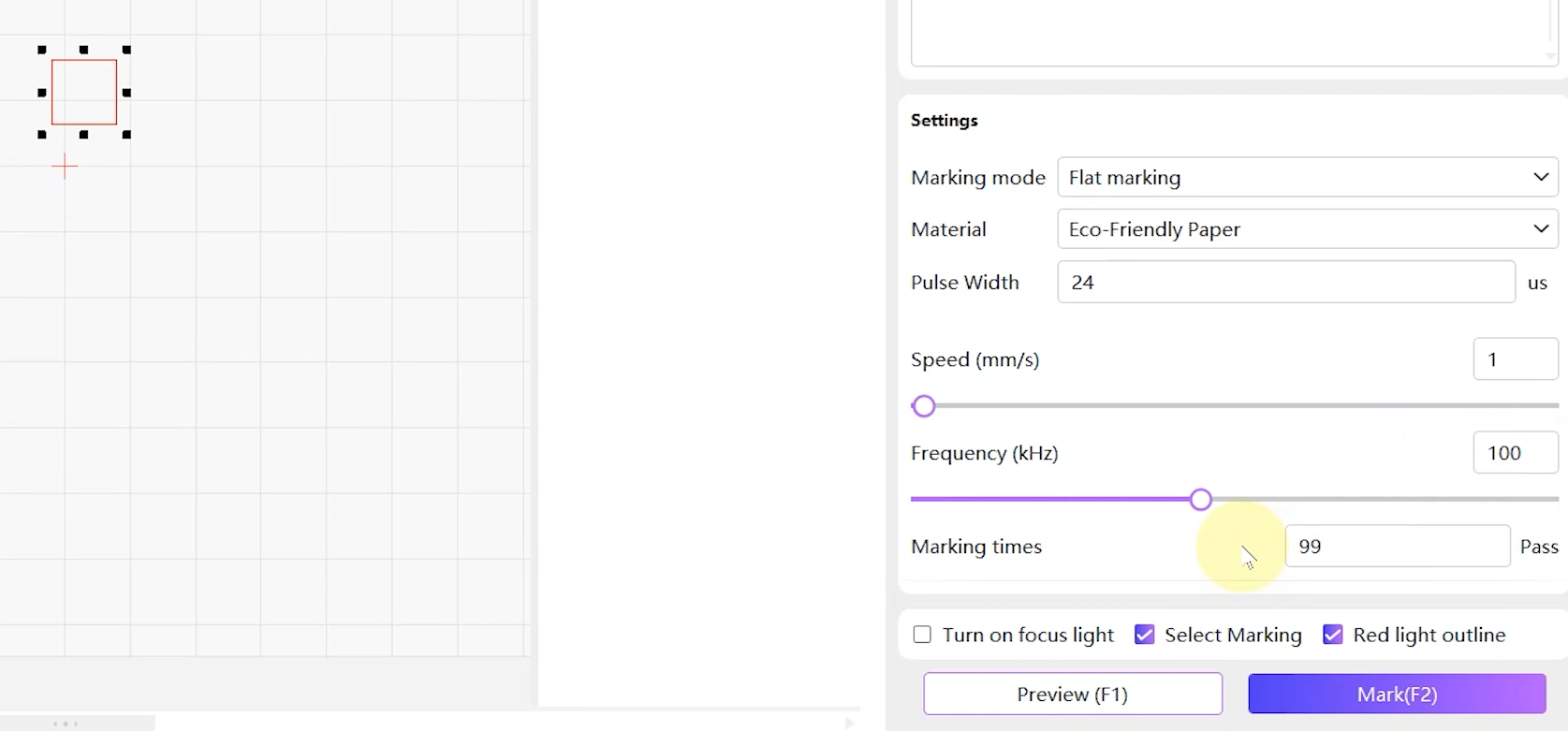

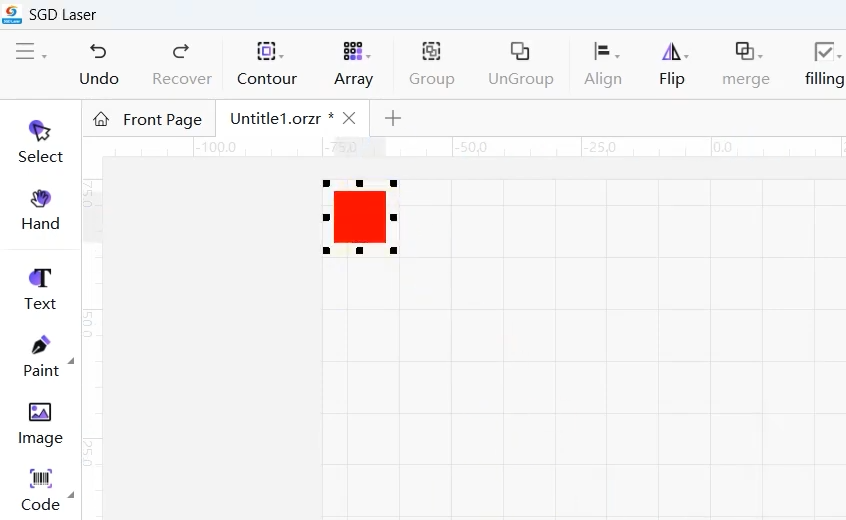

    绘制一个10*10mm的矩形，将参数设置为Q脉宽：24μs；速度1mm/s；频率100kHz；标刻次数99次。

    将激光器调低至最底部，以减小激光漫反射，防止激光器打到底板。

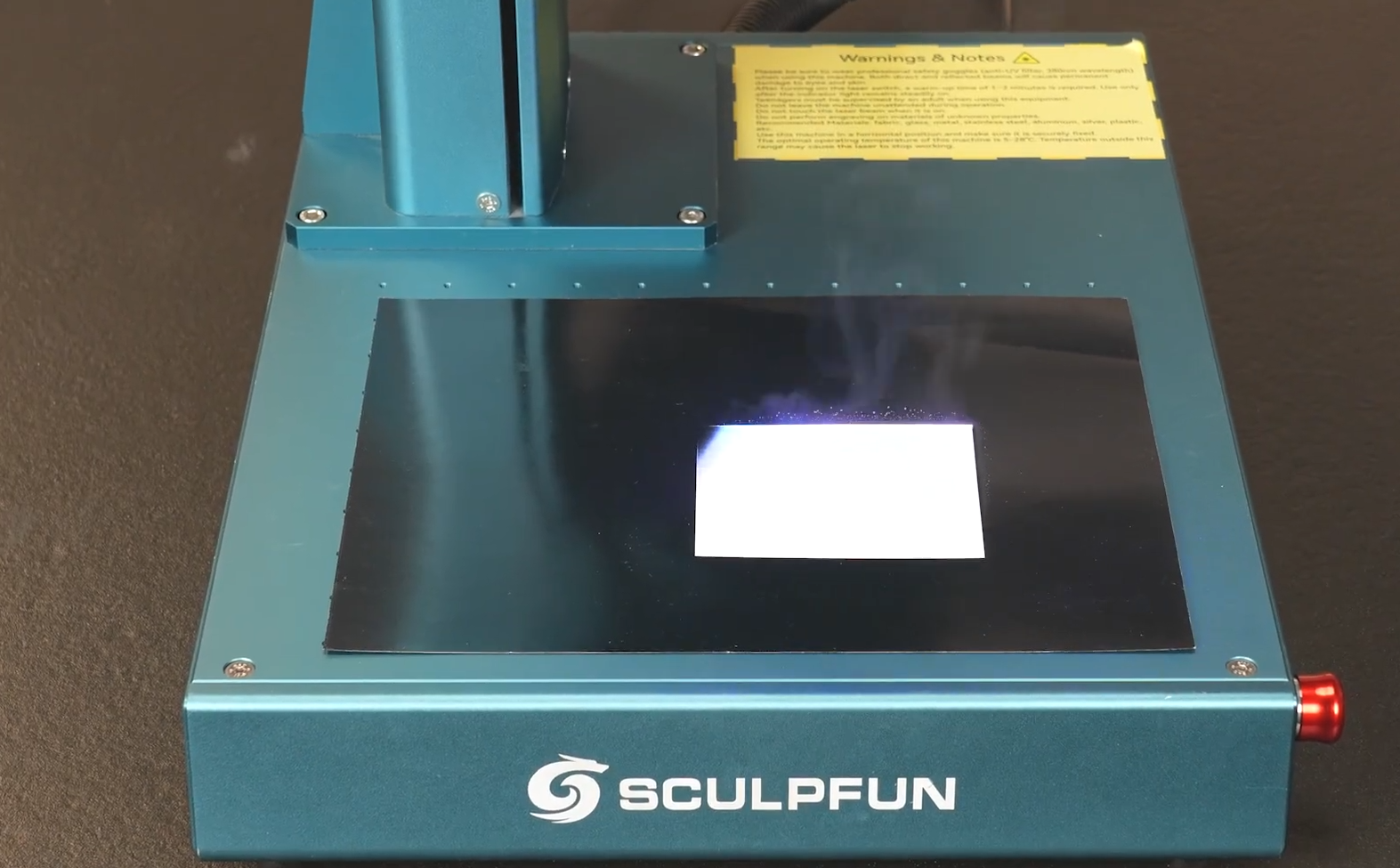

    放置白色纸张。注意，紫光打在白色纸张上将会反射出强烈的蓝光，请提前准备好护眼装备。选用其他颜色材料，反射光较暗，但是可能看不清光斑。

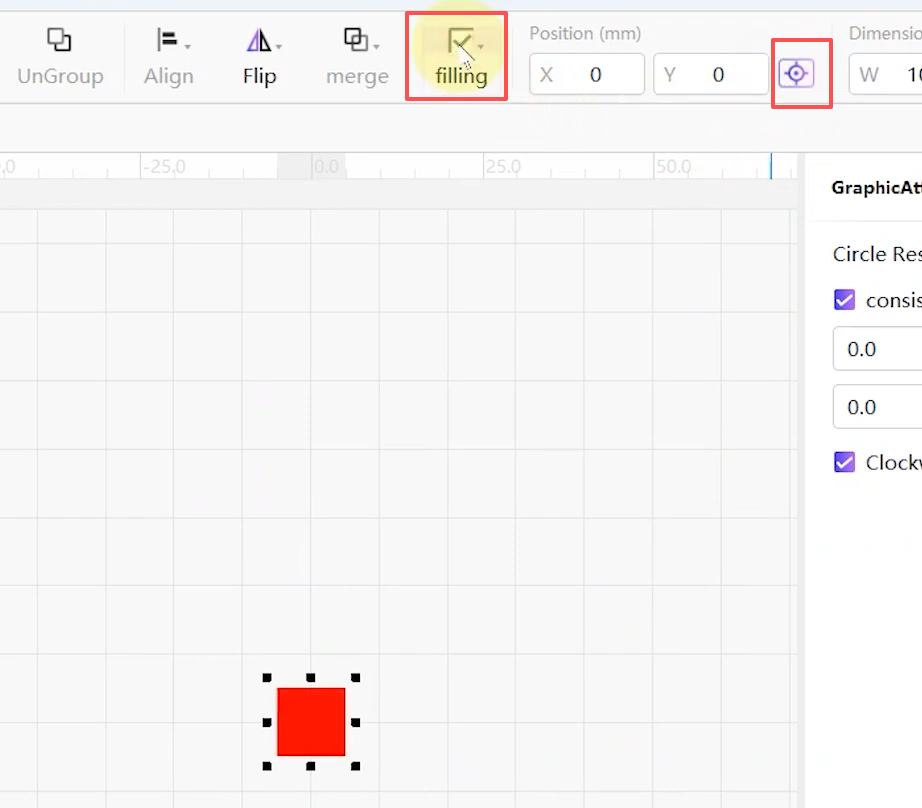

    回到软件，点击居中，将矩形放置在界面中心。

    点击预览，观察图案大概位置。

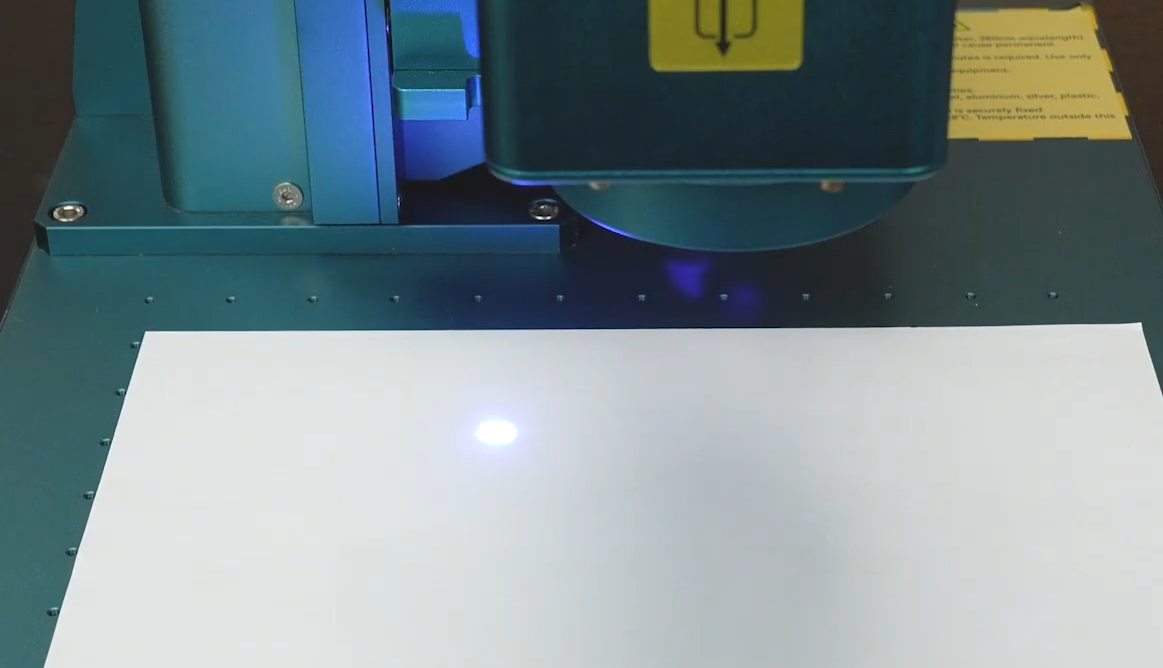

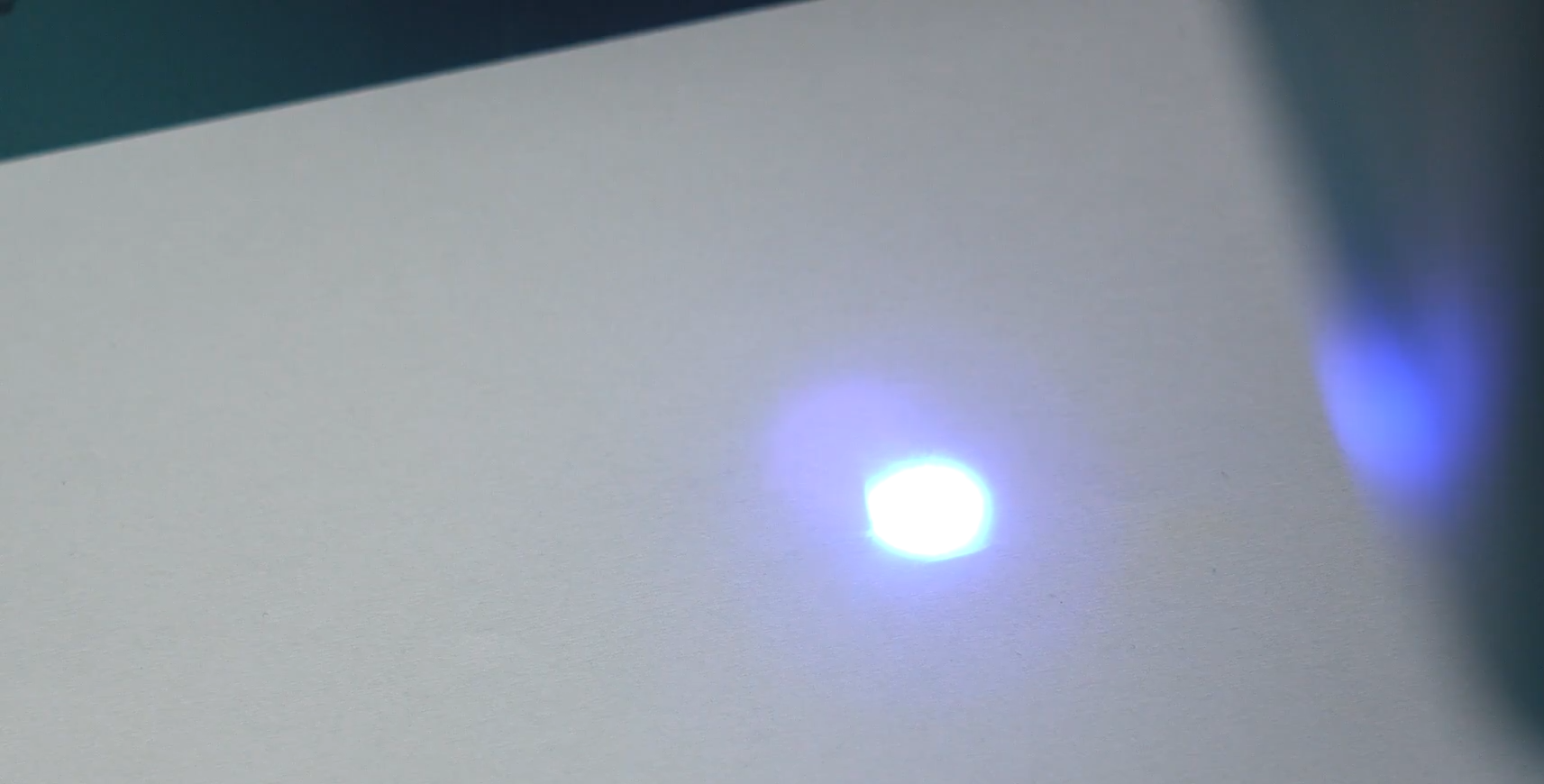

    点击雕刻，机器开始出光，观察白色材料上的光斑，正常光斑为近似圆形。

    点击停止雕刻。在软件中将图案移动至左上角，点击预览确认位置后开始雕刻。观察白色材料上的光斑，正常光斑为近似圆形。

    分别进行左下、右上、右下角的测试，观察光斑是否缺失。 如有缺失，在缺失处进行调整。

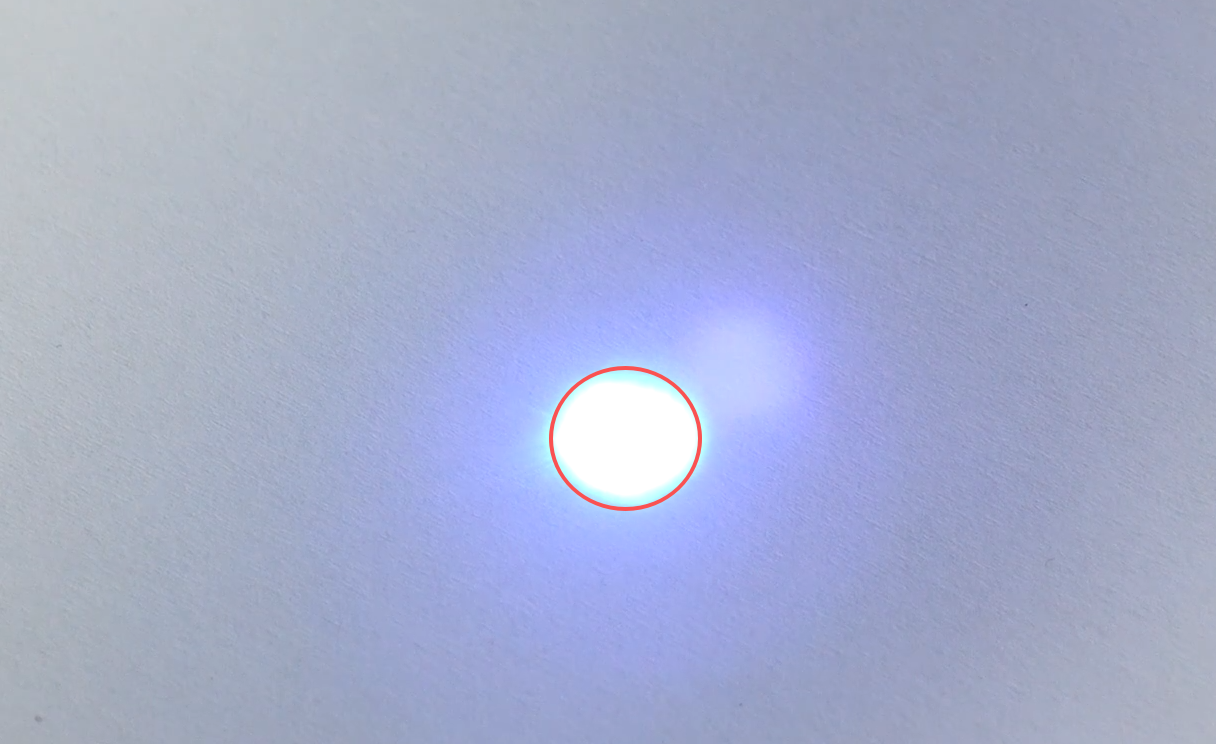

    此时可以发现，光斑左边缺失。

    注意：请严格按照操作步骤进行，不要尝试触碰激光光路。

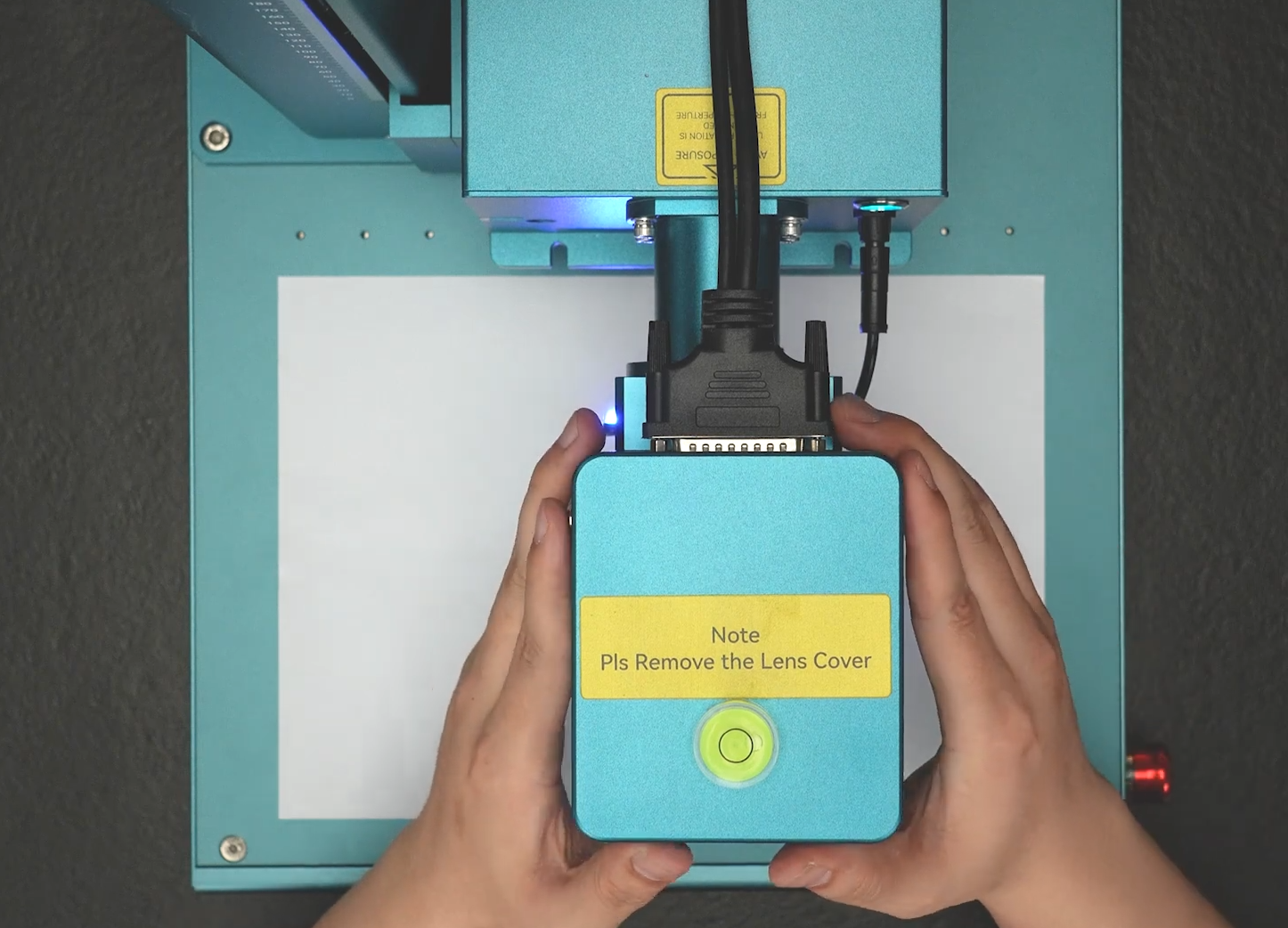

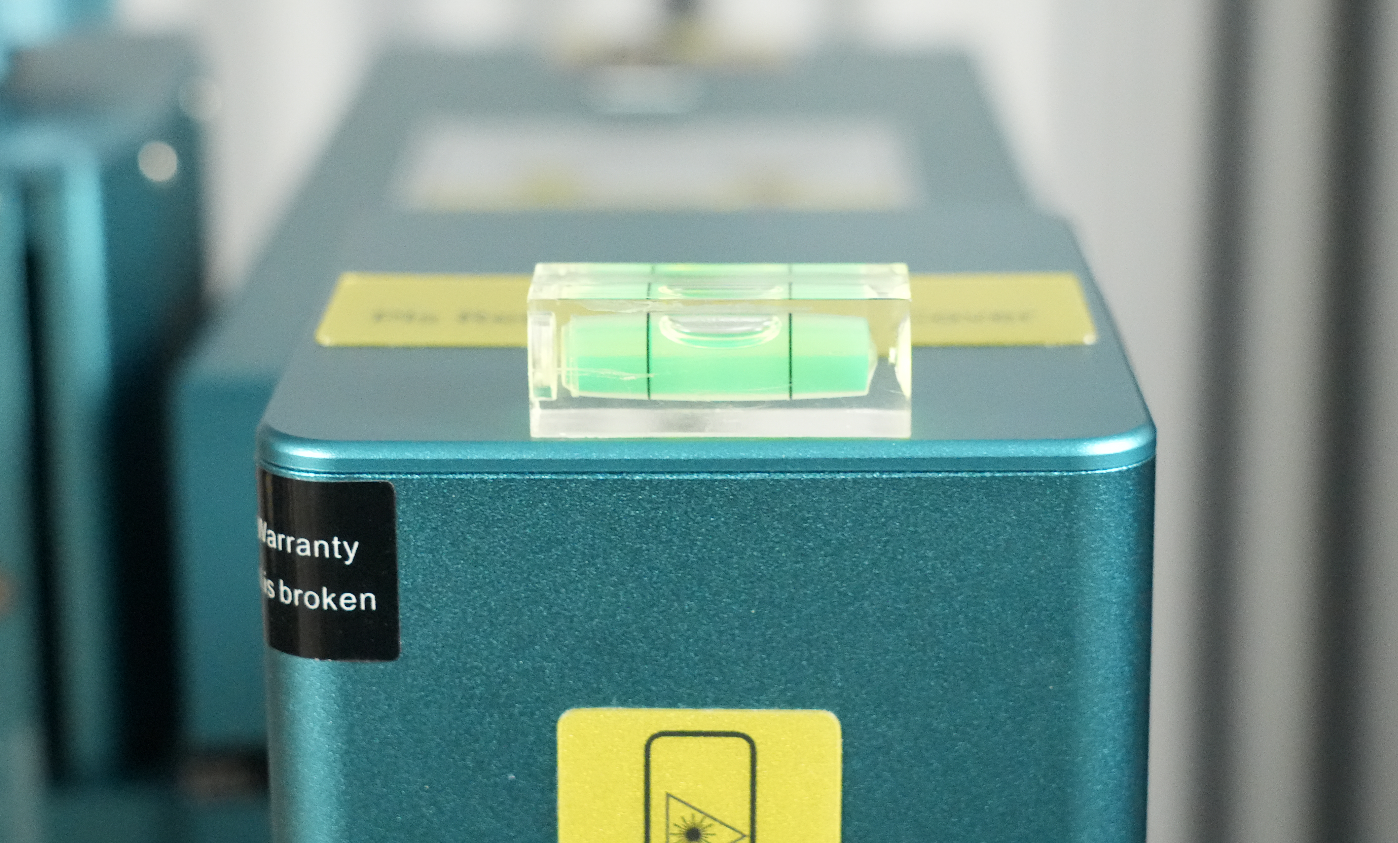

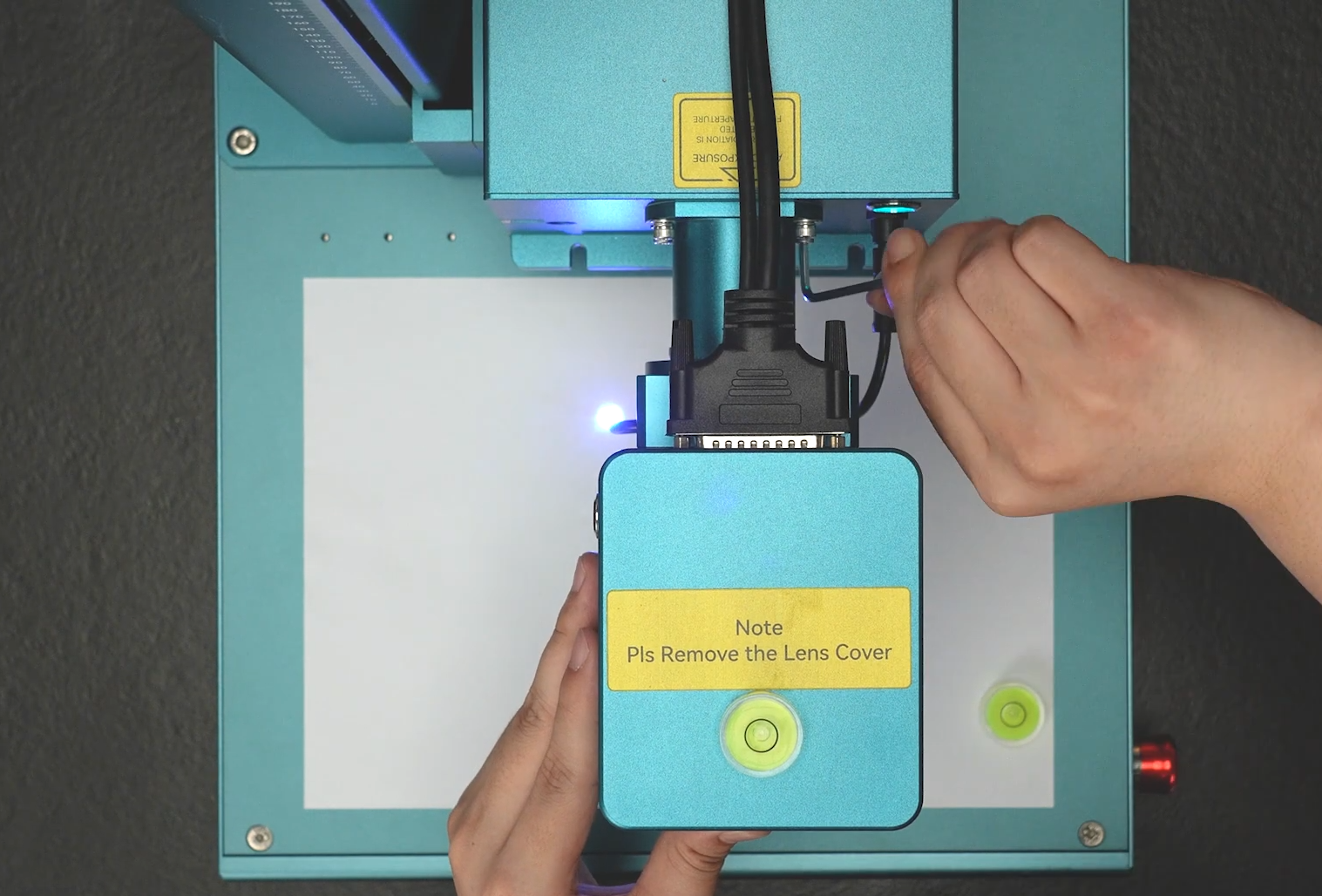

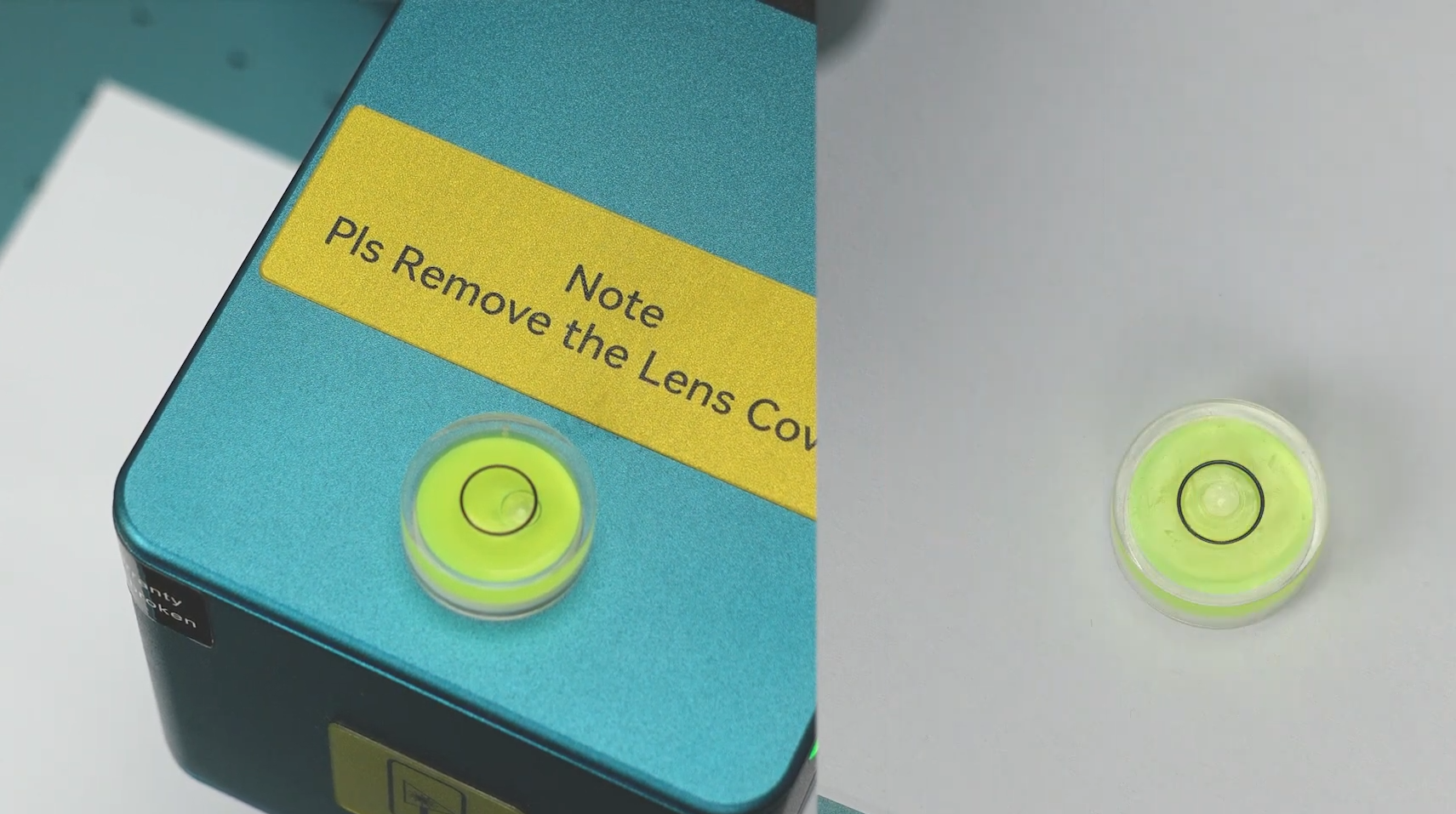

    保持激光器出光，将水平仪放置在底板和激光器振镜上。分别观察水平方向和竖直方向的气泡，观察激光器振镜是否与机器底板平齐。

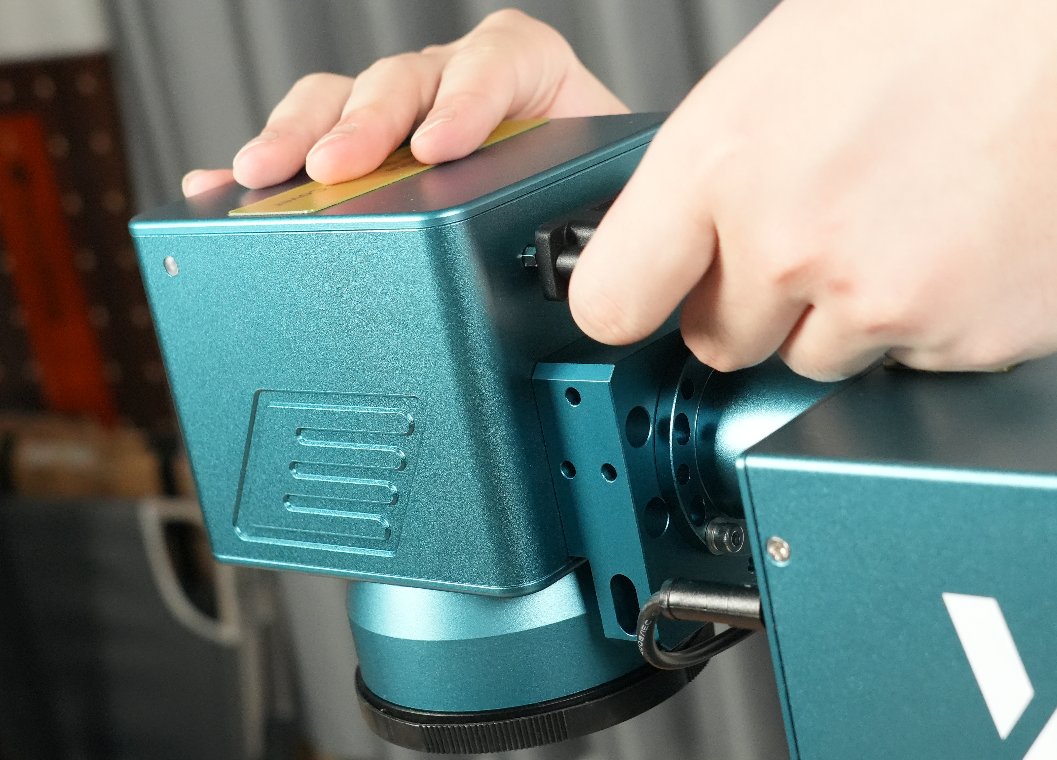

    松开激光器振镜的螺丝但不拧开，手扶激光器振镜侧面，微调振镜，直至振镜与机器底板齐平。

    锁死其中一颗螺丝，观察光斑情况。

    如若光斑正常，拧紧剩下的螺丝，退出雕刻，安装场镜。校正完成。

    如若光斑仍然缺失，请联系售后客服：support@sculpfun3d.com





  • V5 雕刻异常校正教程

    雕刻时，图案发生变形，可能是尺寸比例参数发生异常。可以根据此文档进行校正。

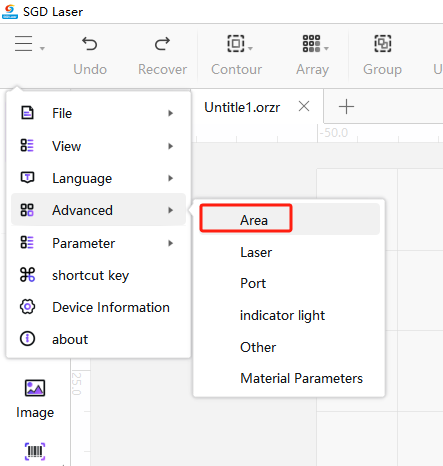

    打开软件，连接机器。打开菜单栏-高级-区域。

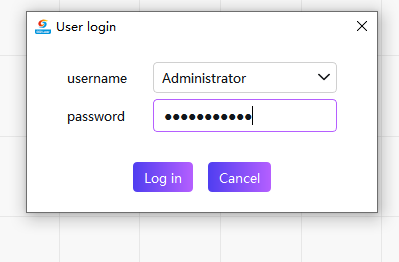

    输入管理员密码：sculpfun001


    进入区域设置。

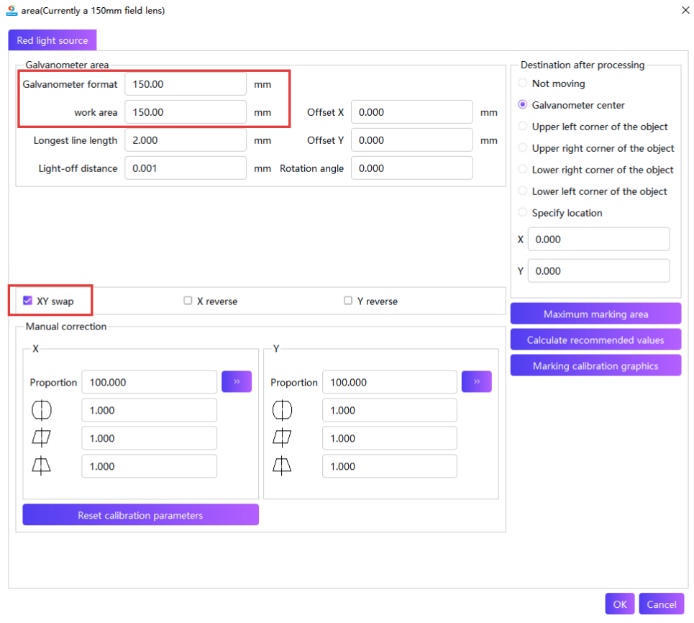

    确认振镜幅面和工作区域与场镜一致，此处以150mm场镜为例。打开XY互换

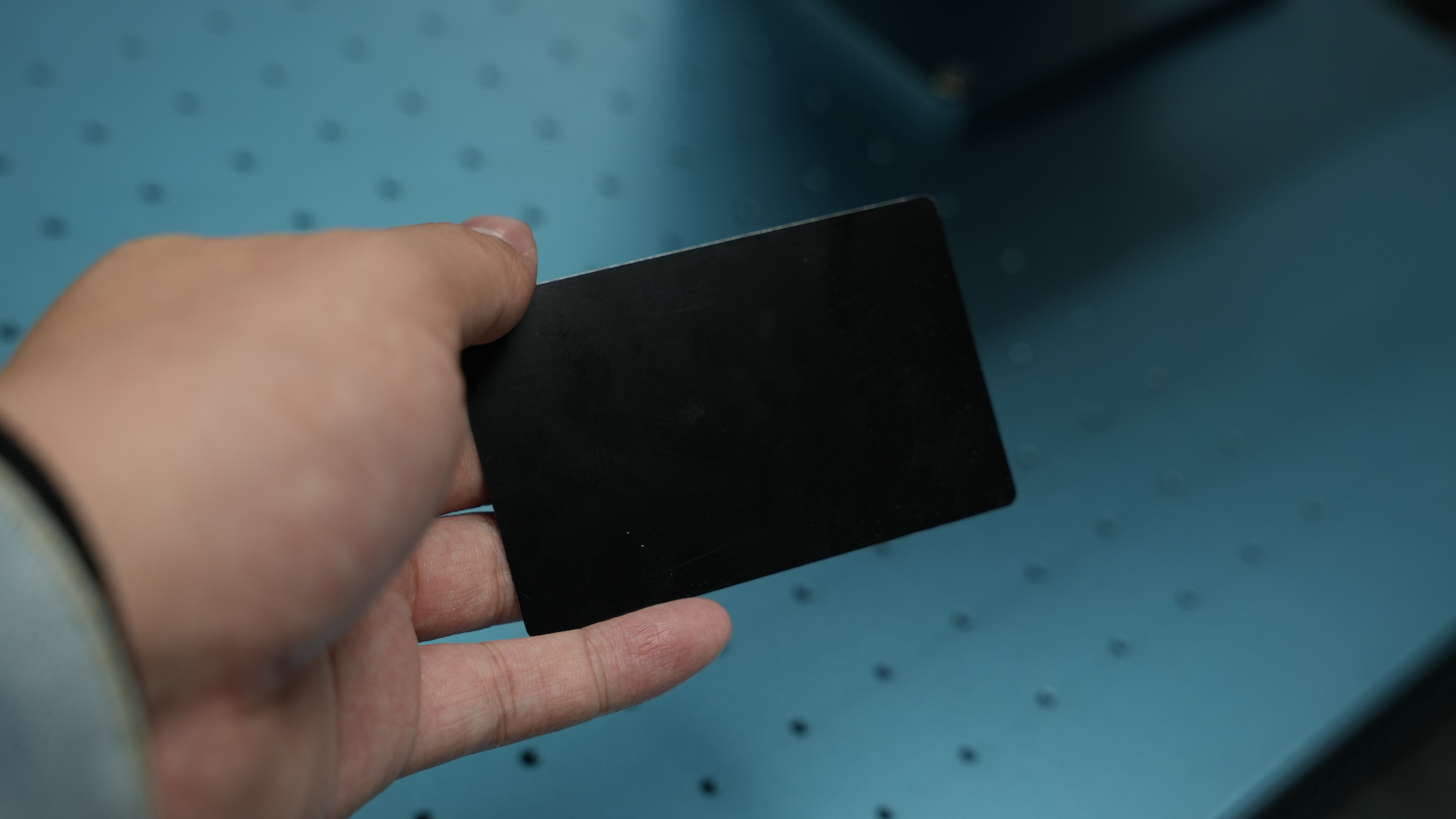

    放置深色易雕刻的材料于机器上，覆盖全部雕刻区域以防止激光雕刻到机器底板。也可以使用V5附赠的黑色相干纸。然后进行对焦。

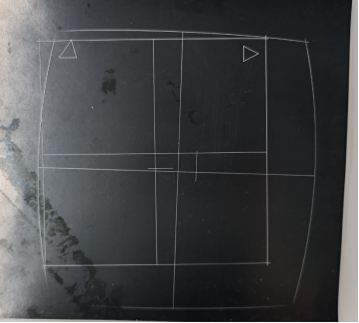

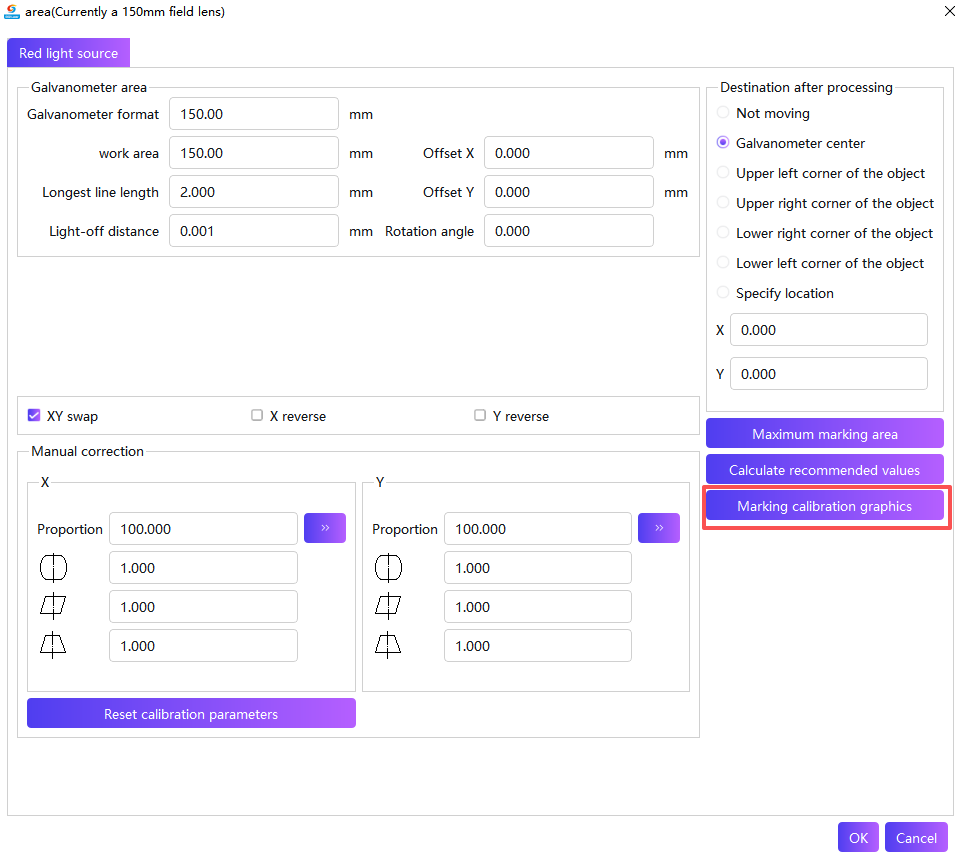

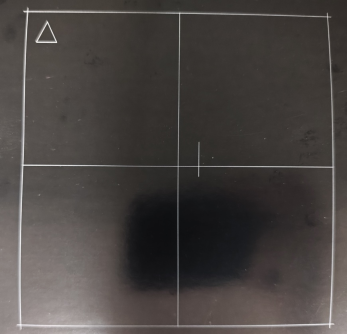

    点击标刻校正图形，机器进行雕刻。

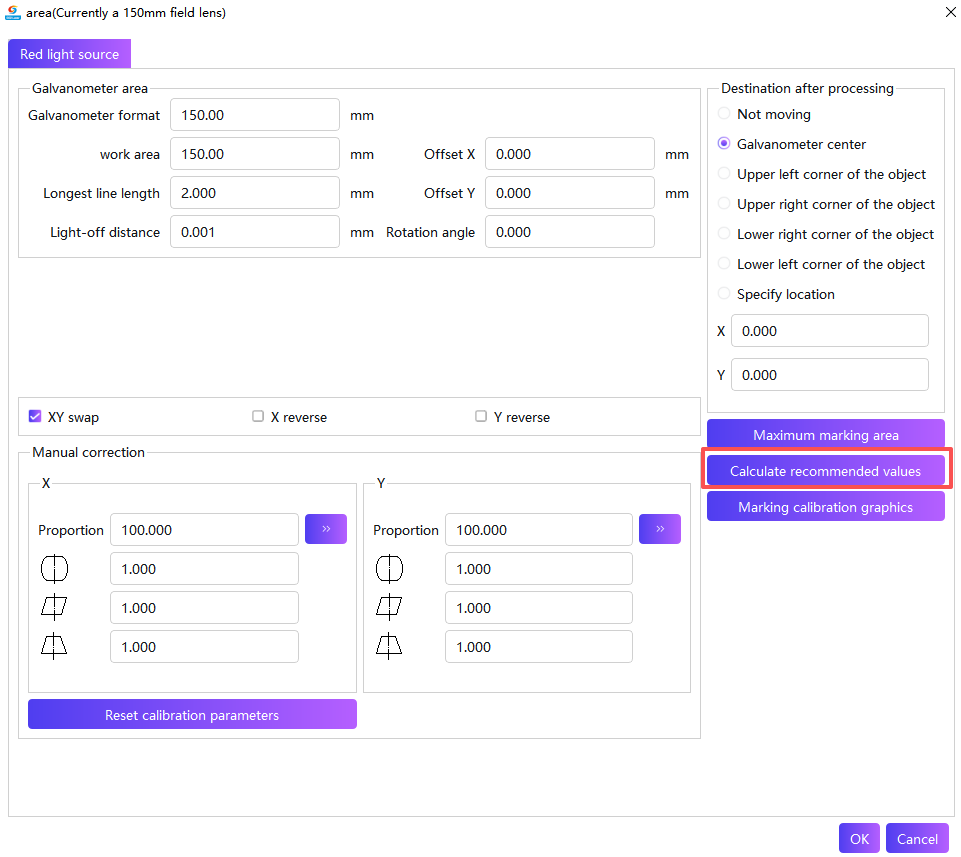

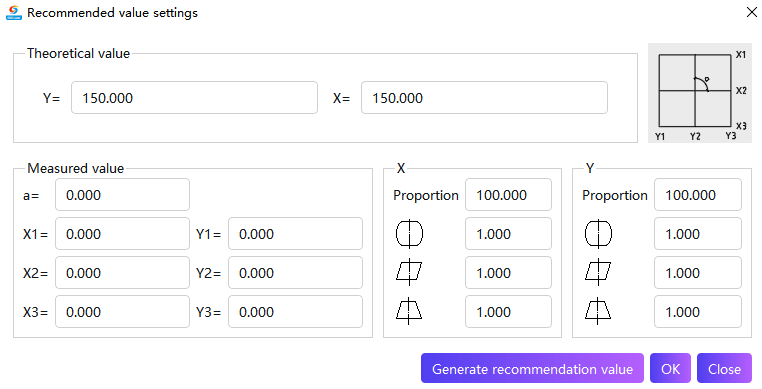

    雕刻完成后，点击计算推荐值，弹出推荐值设置页面。



    理论值：输入选择的场镜参数（150mm\70mm）。

    实测值：测量雕刻图形的相关数值，输入其中。

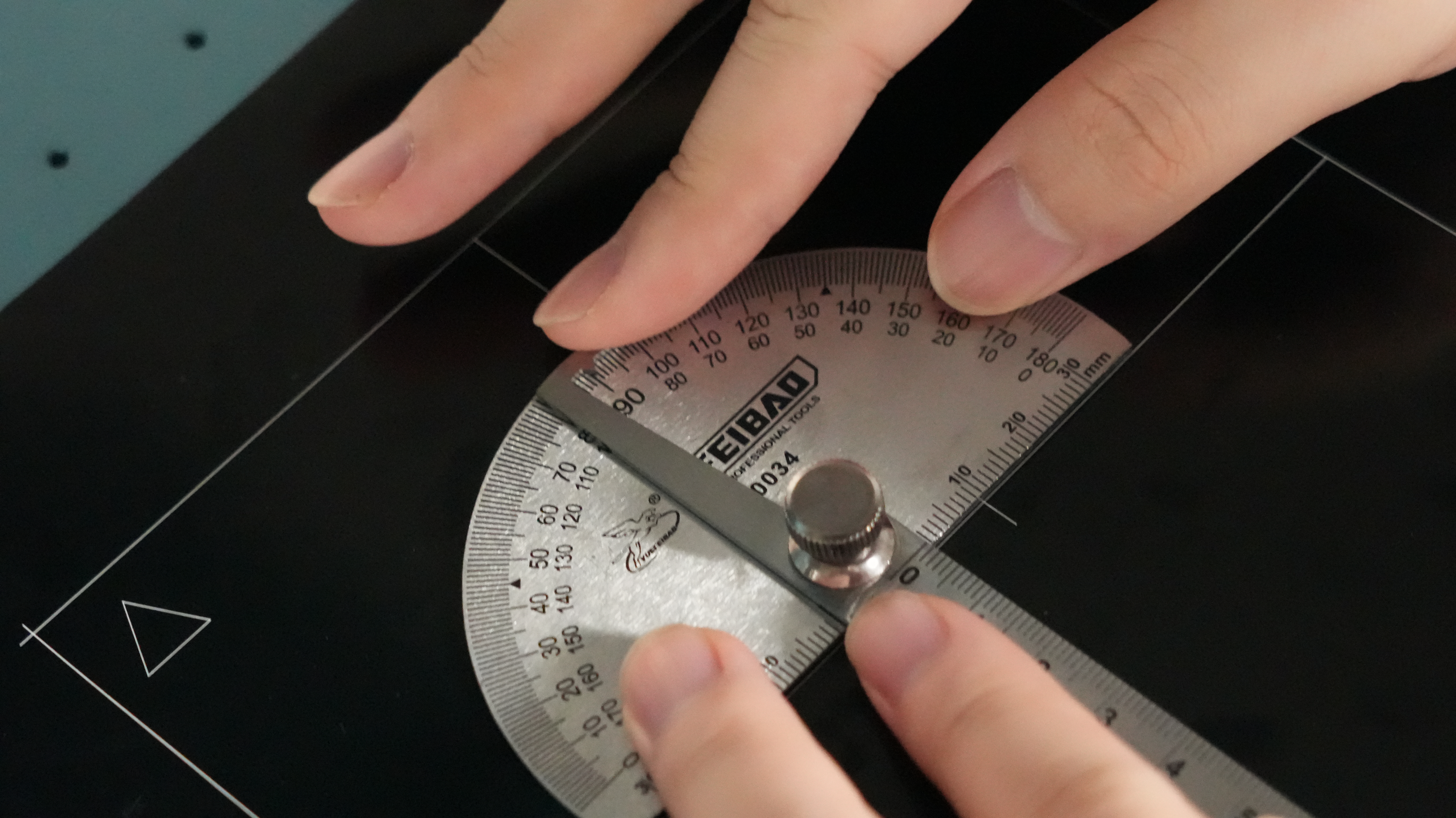

    a：四方格中心的夹角，如图夹角所示。

    X1:水平方向第一条线的长度。

    X2:水平方向第二条线的长度。

    X3:水平方向第三条线的长度。

    Y1:竖直方向第一条线的长度。

    Y2:竖直方向第二条线的长度。

    Y3:竖直方向第三条线的长度。






    根据图形，测量相关参数，填入其中。

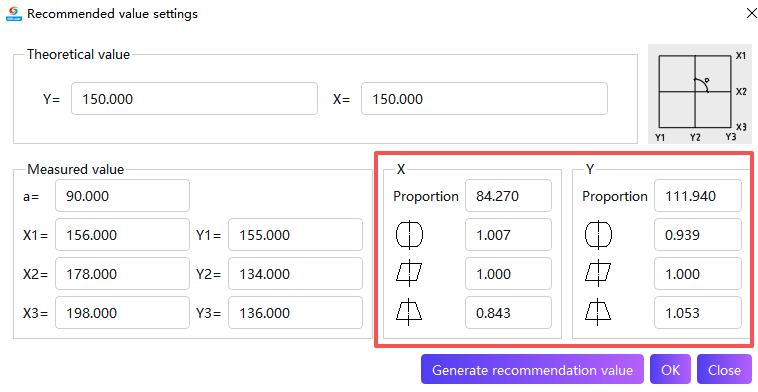

    完成后，点击产生推荐值，右侧会生成尺寸比例参数。点击确认将会更新至区域设置内。


    位移或更换雕刻材料，再次进行标刻校正图形，观察图像。可以进行多次标刻和计算推荐值，得到一份近似理论的雕刻参数，以达到更精确的校正。


    如果您对自动计算参数不满意，可以进行手工校正。

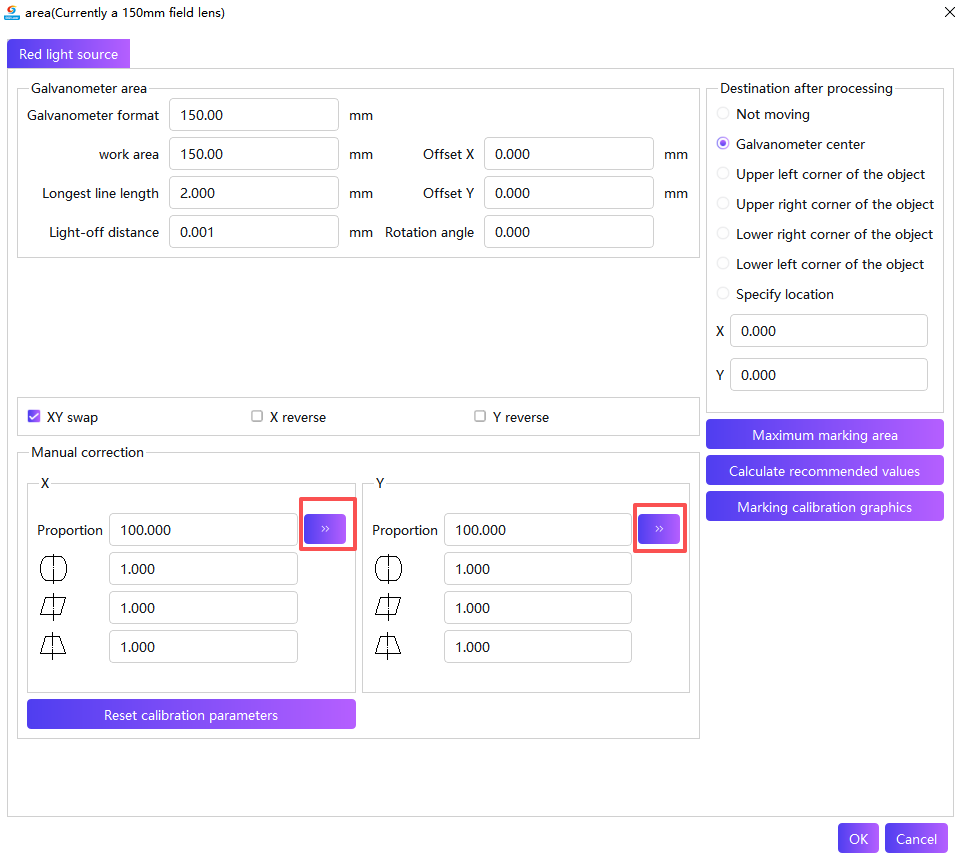

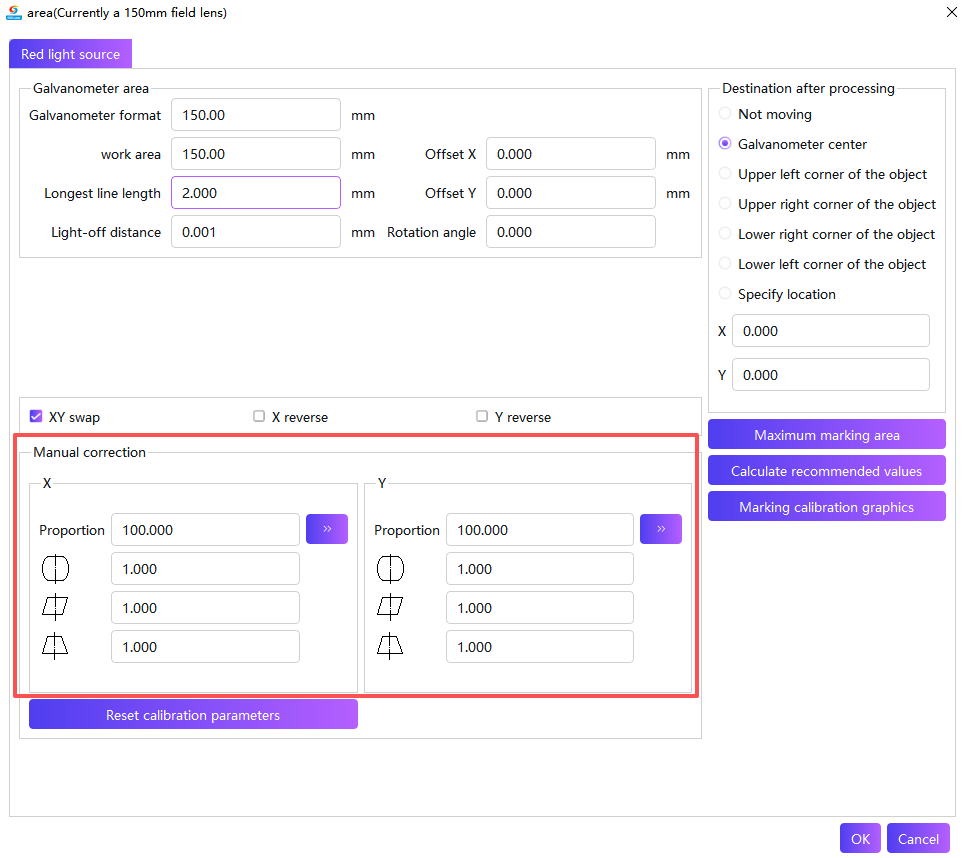

    回到区域界面，进行手工校正。

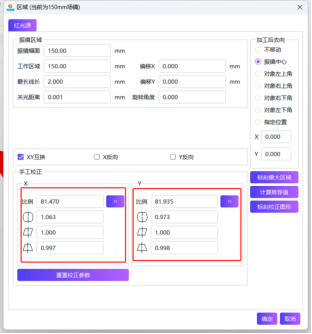

    X：X轴方向（水平方向的参数）

    Y：Y轴方向（竖直方向的参数）

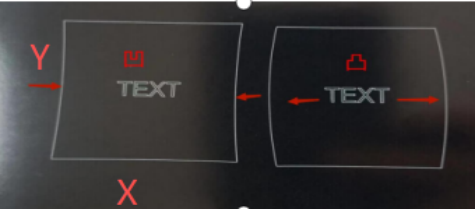

    弧面调整image.png：调整线条的弧度。数值越大，线条越往里凹（0.8-1.2），数值越小，线条越往外凸。将线条调整至平直，即为调整完成。可以借助尺子测量两端交点观察。

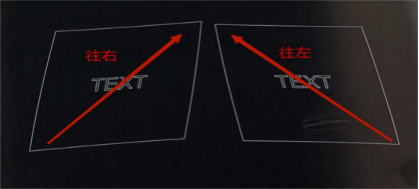

    平行倾斜度调整image.png：调整线条的平行度。对于X轴，数值越大，线条越往右斜（0.8-1.2），数值越小，线条越往左斜。对于Y轴，数值越大，线条越往右上斜，数值越小，线条越往左上斜。

    将线条调整至水平或竖直，即为调整完成。可以借助尺子测量两端交点观察，也可通过观察X2\Y2的竖直水平程度确定校正效果。

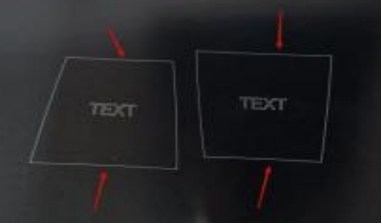

    梯形调整image.png：调整图形的梯度。数值越大，上底边(X)或左腰(Y)的边越长，下底边(X)或右腰(Y)的边越短（0.8-1.2）；数值越小，上底边(X)或左腰(Y)的边越短，下底边(X)或右腰(Y)的边越长。将线条调整至上下\左右长度一致，即为调整完成。




    观察标刻校正图形，手动调整数值后再次标刻，重复多次直至图形接近理论图形


    之后进行比例修改。

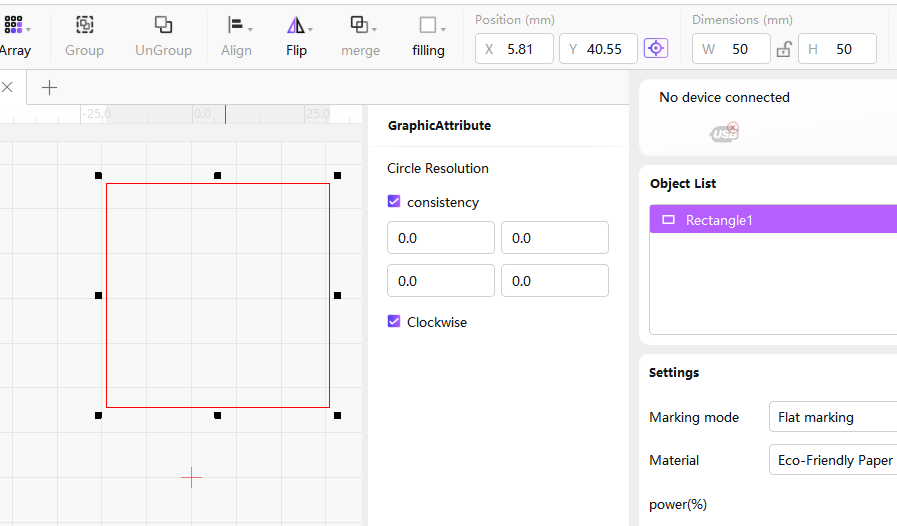

    退出区域设置，回到画布。绘制一个50*50mm的矩形。


    点击预览，将材料摆放至合适位置，点击开始，开始标刻。

    观察图形，量取矩形X\Y轴的长度并记录。


    根据测量数值填写理论雕刻参数和实际雕刻参数。


    点击确认后会自动更新比例至区域设置内。可以多进行几次校正，以达到更准确的比例参数。校正完成。



  • V5 对焦光校正教程

    当雕刻成品图案发虚、雕刻深度不足时，可能是焦距没有对齐，这种问题可能是因为对焦光偏移，实际对焦光与正常工作的对焦光不一致造成的。可以通过这篇文章进行对焦光校正。

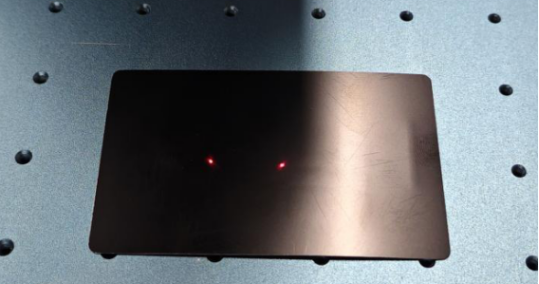

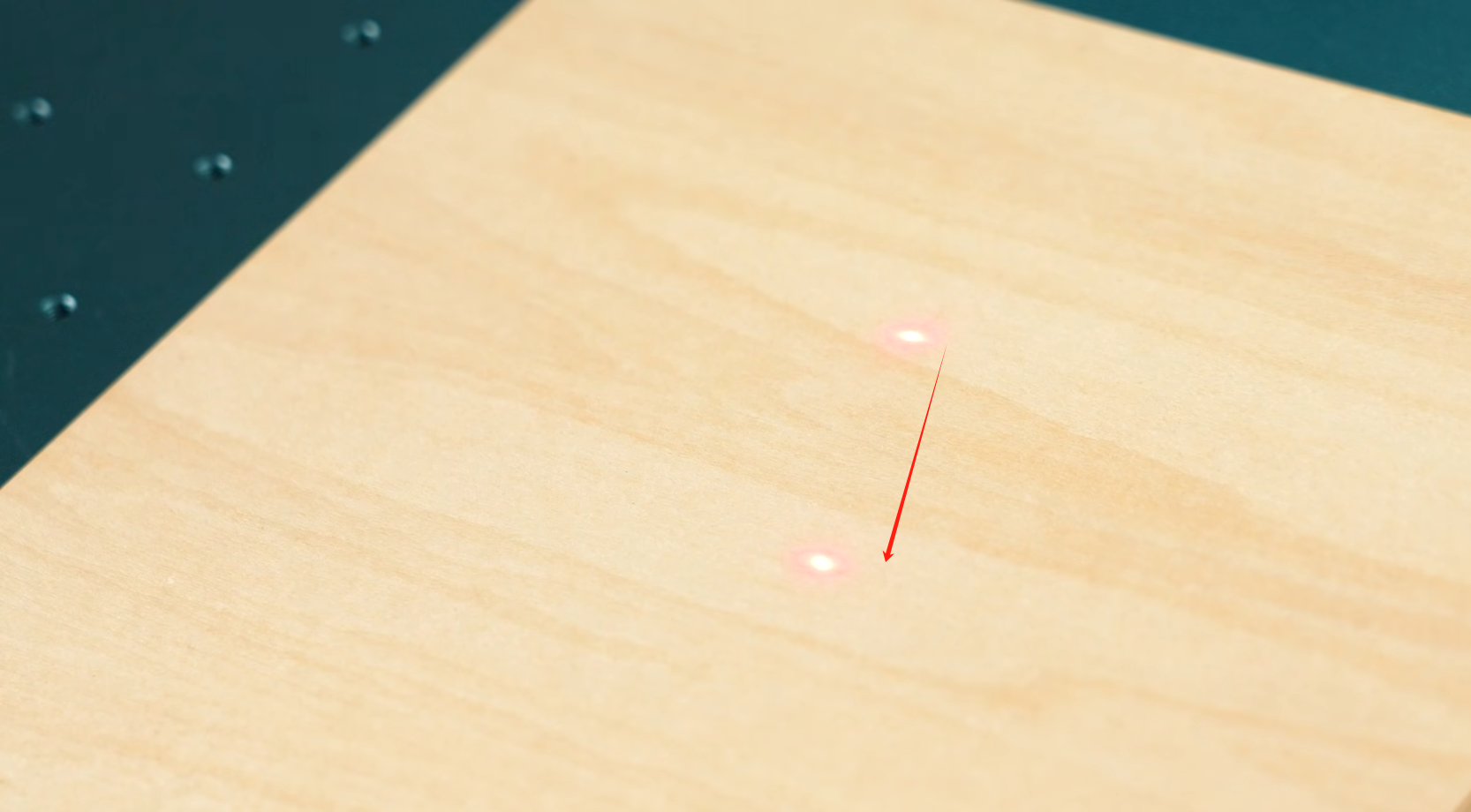

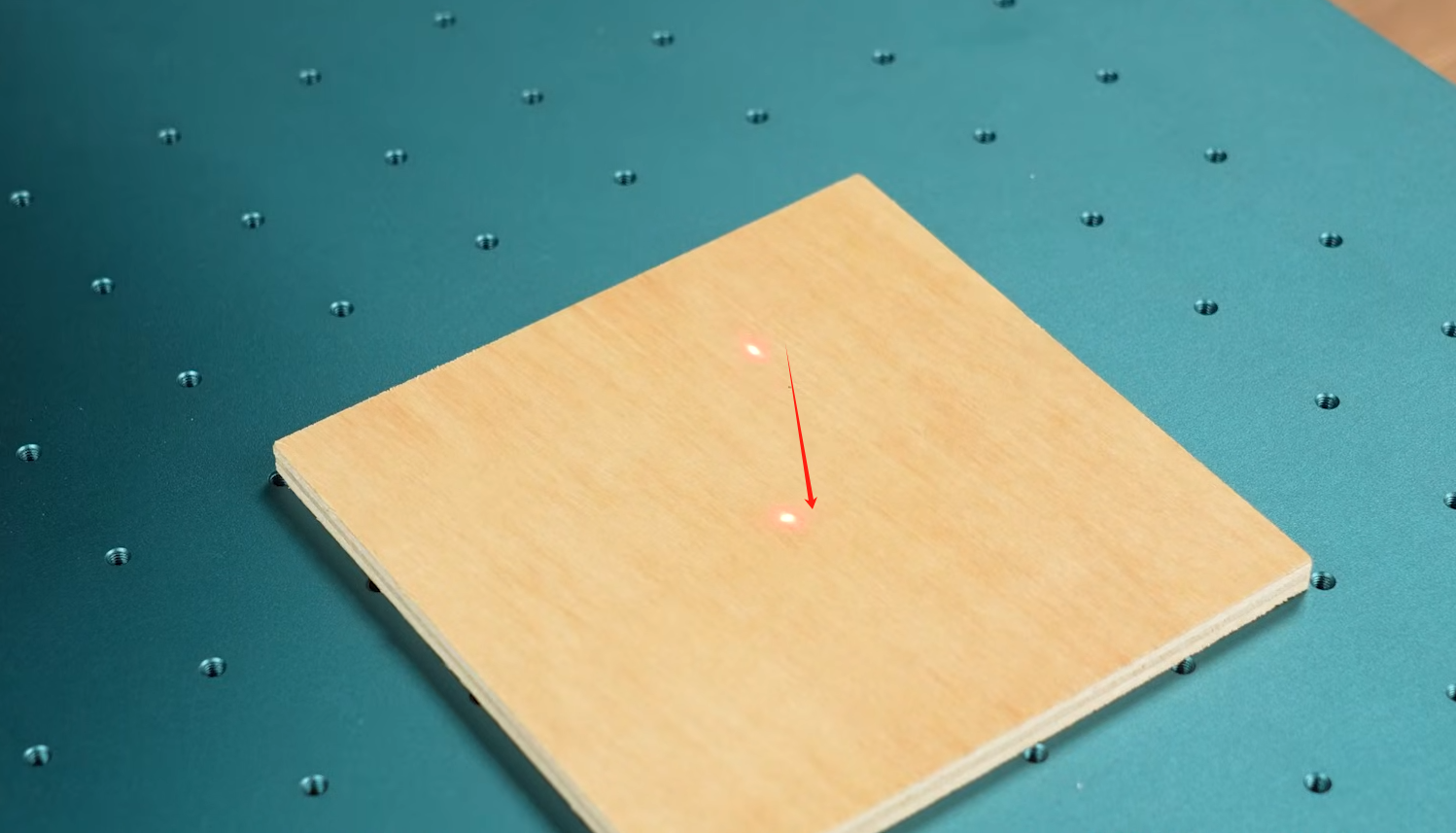

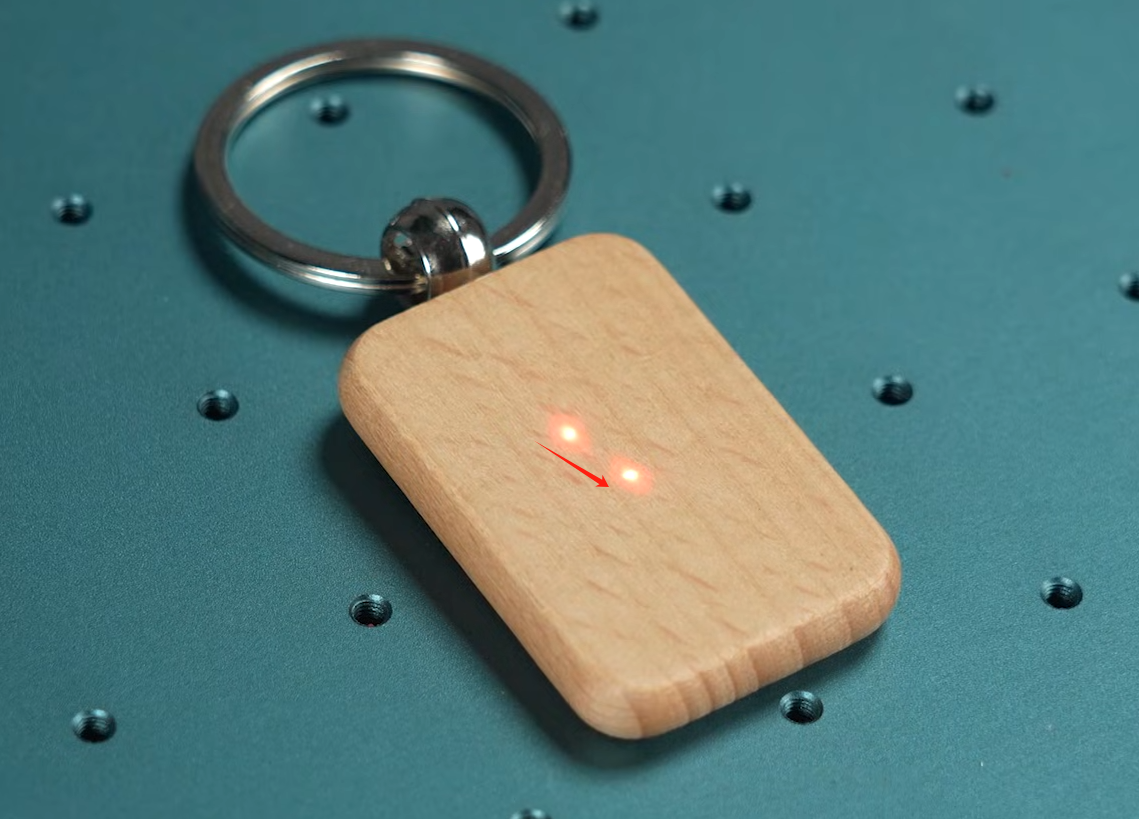

    以150mm场镜为例，场镜已经安装在机器上。打开对焦光，发现对焦红光和机器红光不重合。


    打开SGD Laser软件，注意将场镜开关设置至150mm。

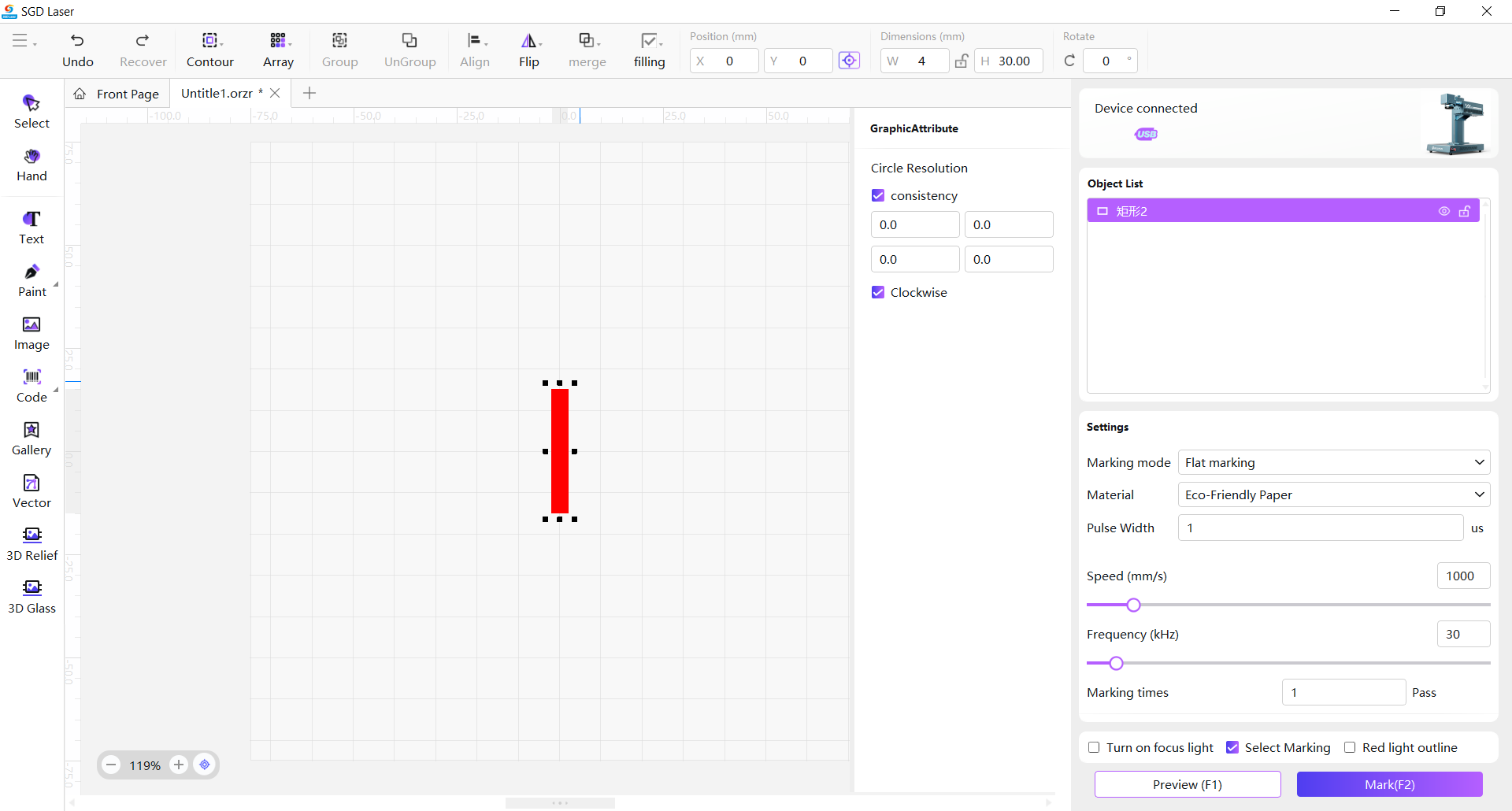

    绘制一个矩形并进行填充，参数设置为：脉宽1us，频率30k。

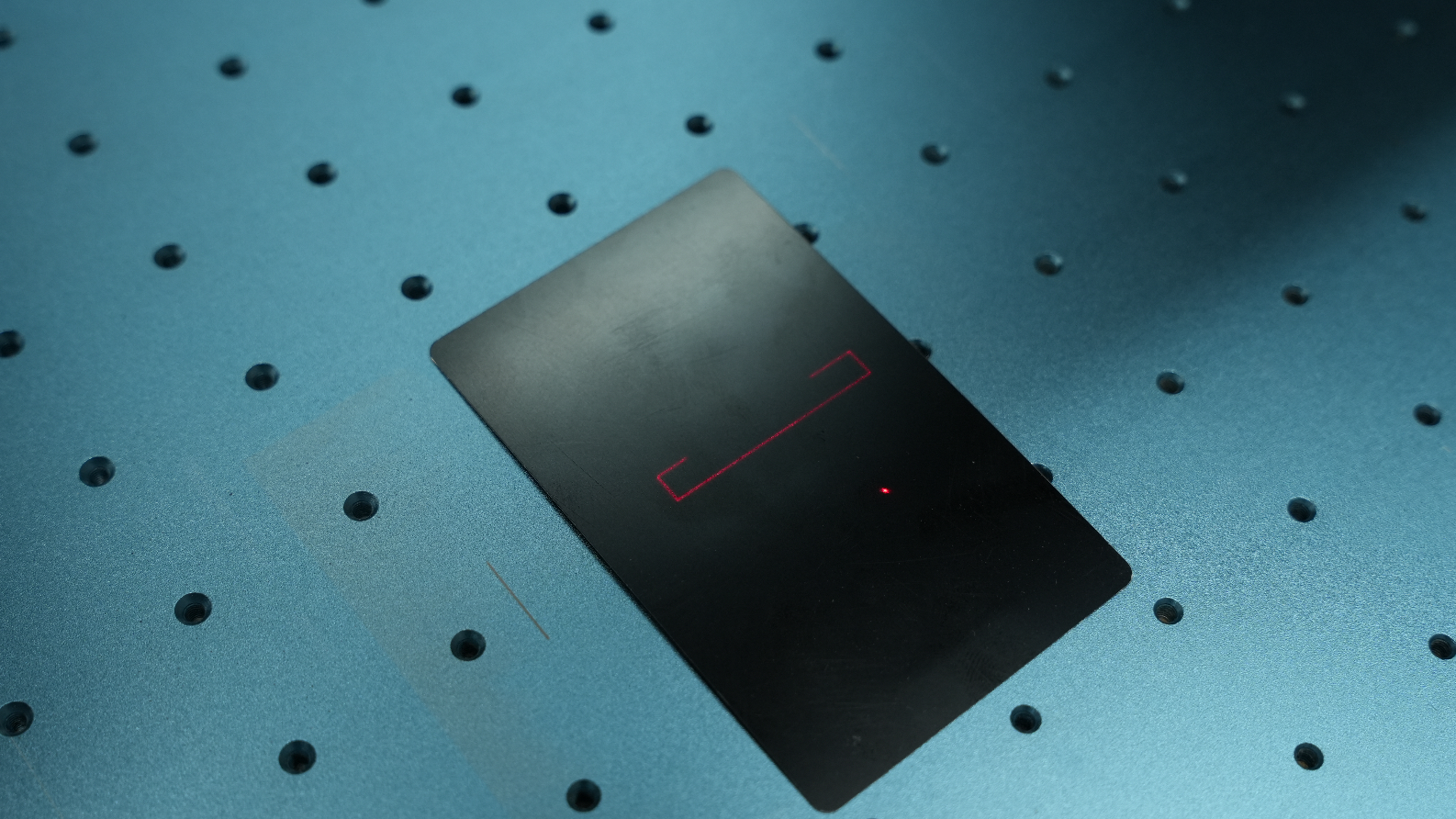

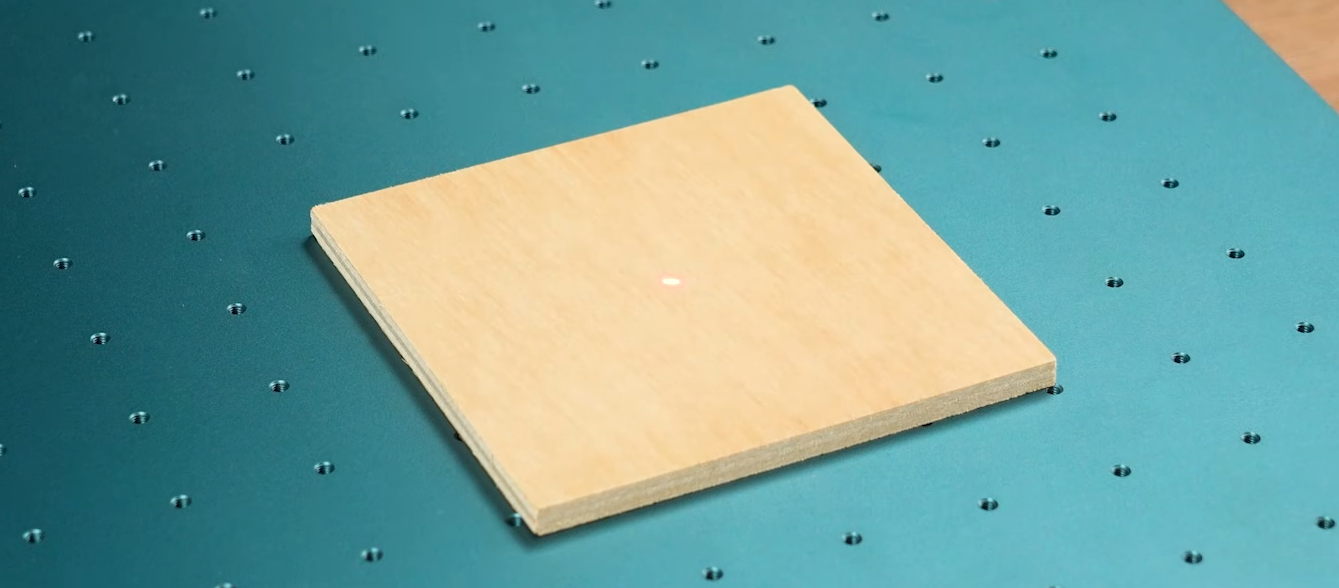

    放入机器内附赠的调焦片。您也可以使用深色的金属板替代。


    点击预览，查看雕刻位置，将材料摆好位置。

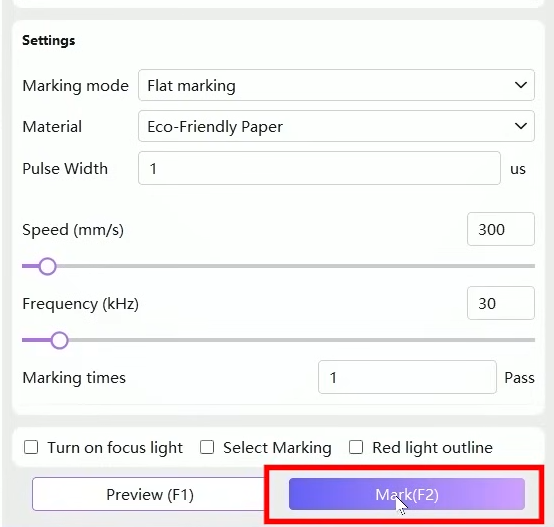

    点击标刻，同步控制激光器上下移动，寻找最佳焦距。


    可以在激光器移动时观察激光雕刻的声音和材料表面的雕刻光。当声音最大或雕刻激光打在材料表面亮度最高时，为最佳焦距。将激光器调整至最佳焦距处不移动，停止标刻。

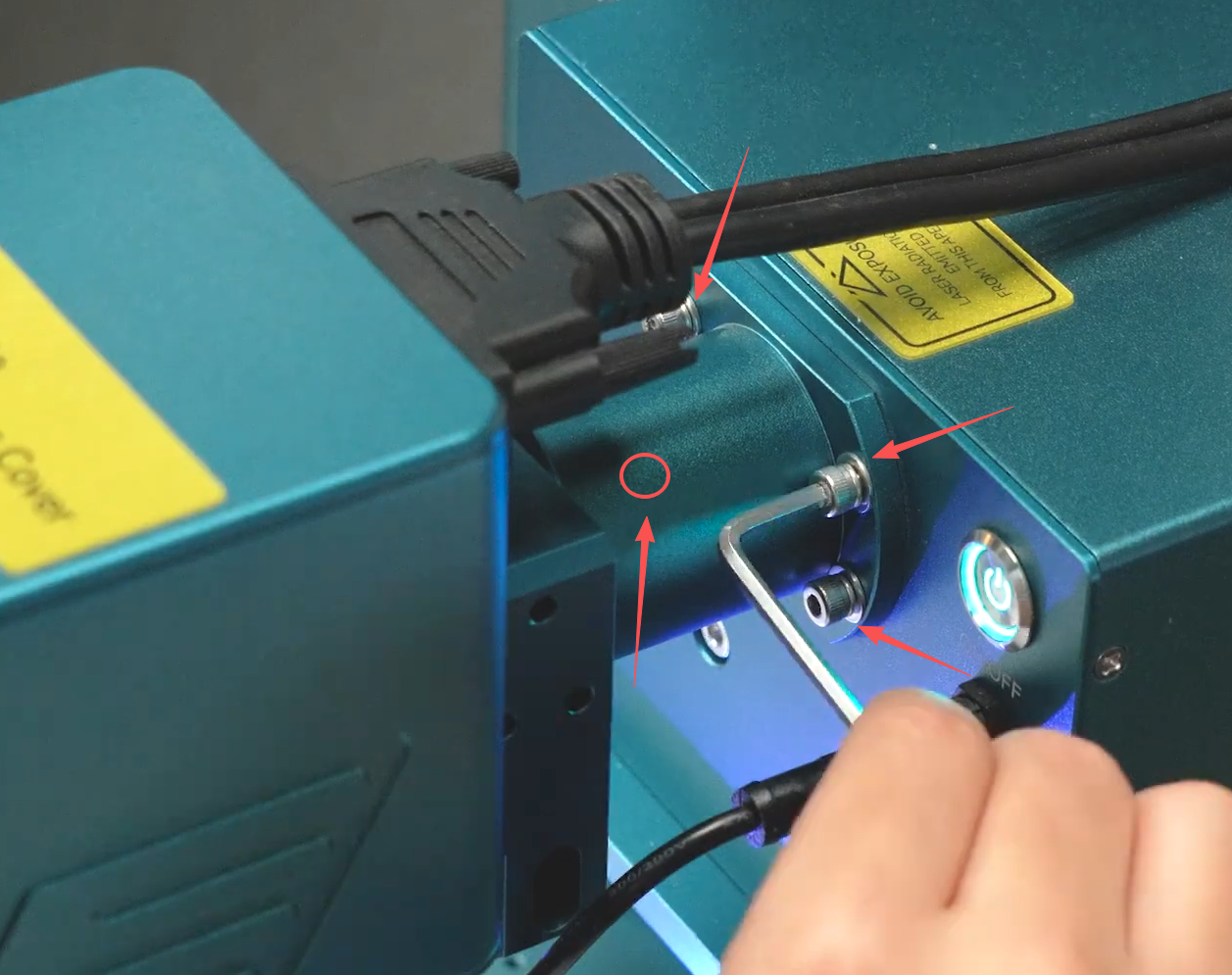

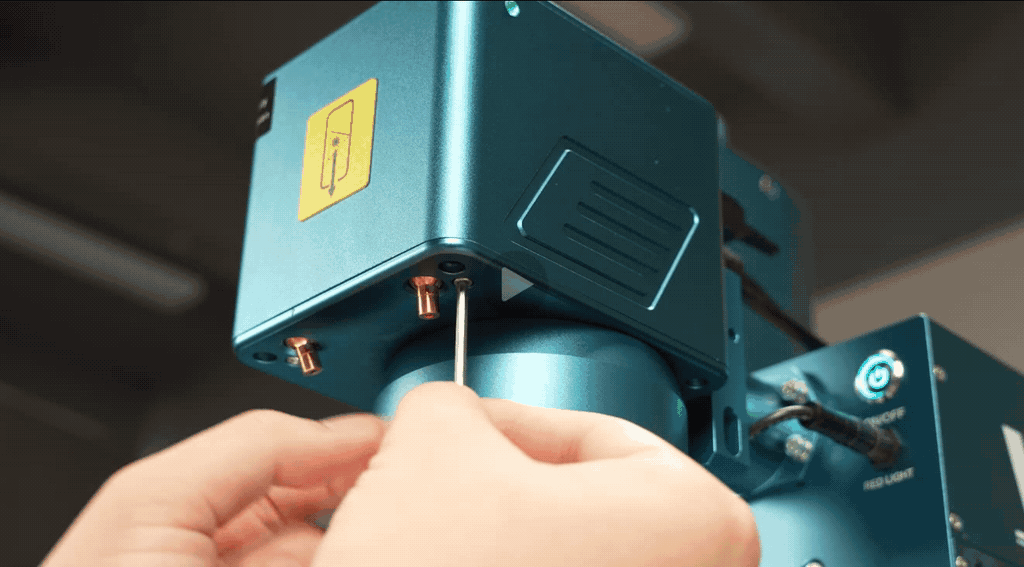

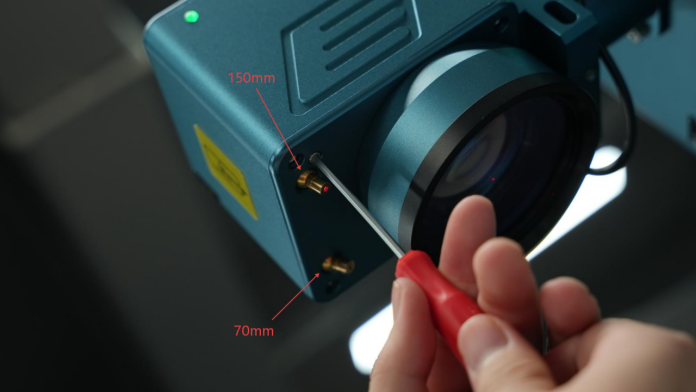

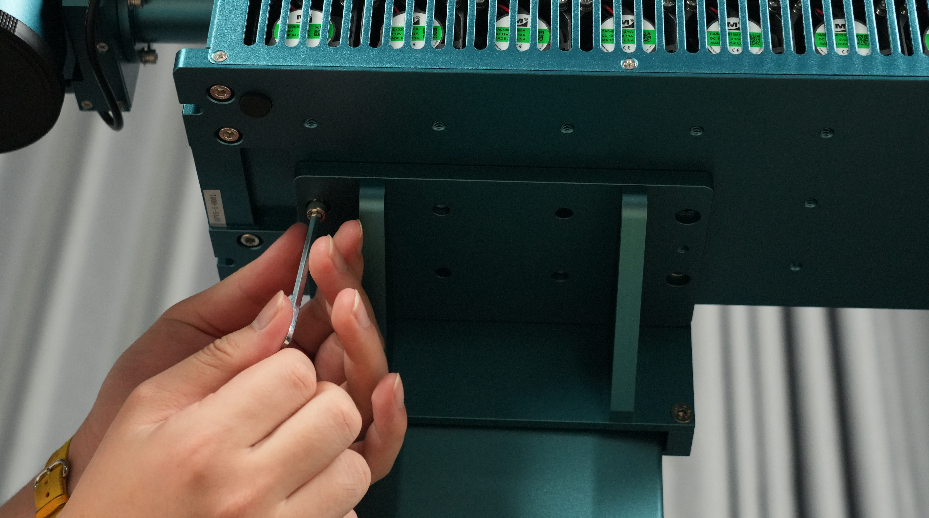

    取出螺丝刀，拧松对焦光调节螺丝。螺丝位置如图，注意区分不同场镜的对焦光。


    将对焦光调整至与机器红光重合，拧紧调节螺丝。

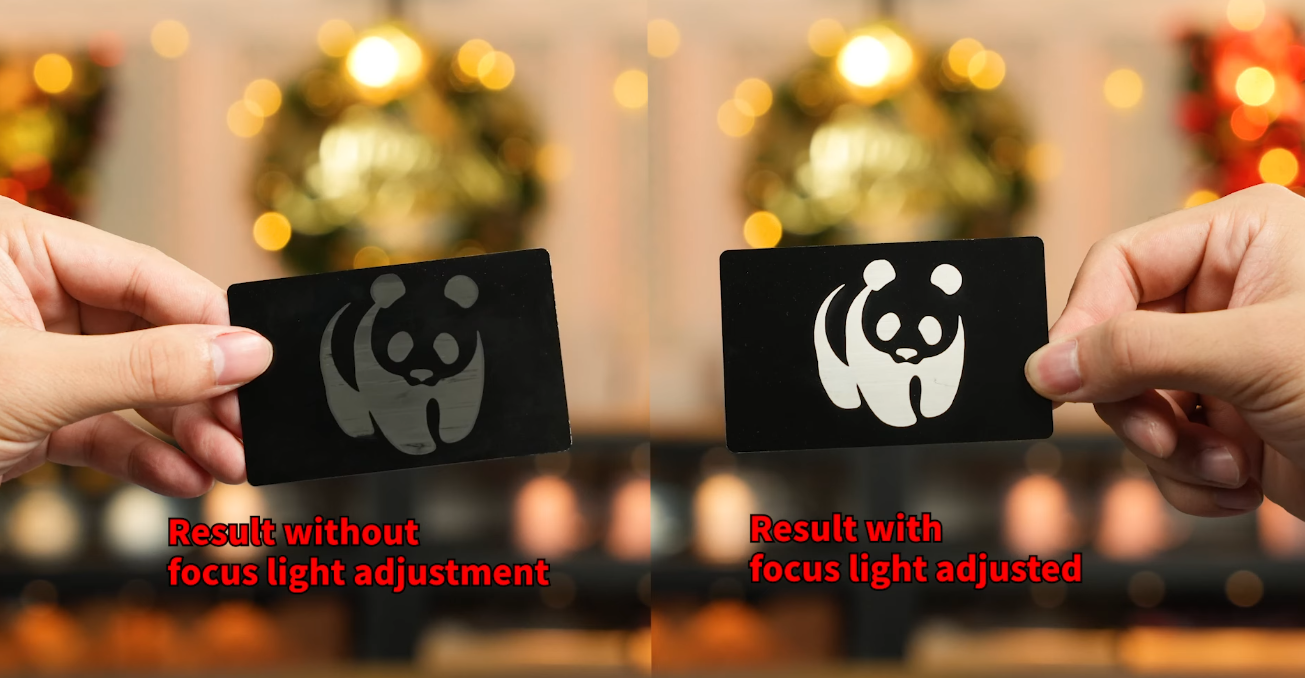

    再次进行雕刻，将雕刻成品与调整前的成品进行对比，可以发现校正后图案清晰，校正完成。


















  • V5进阶教程-内雕教程

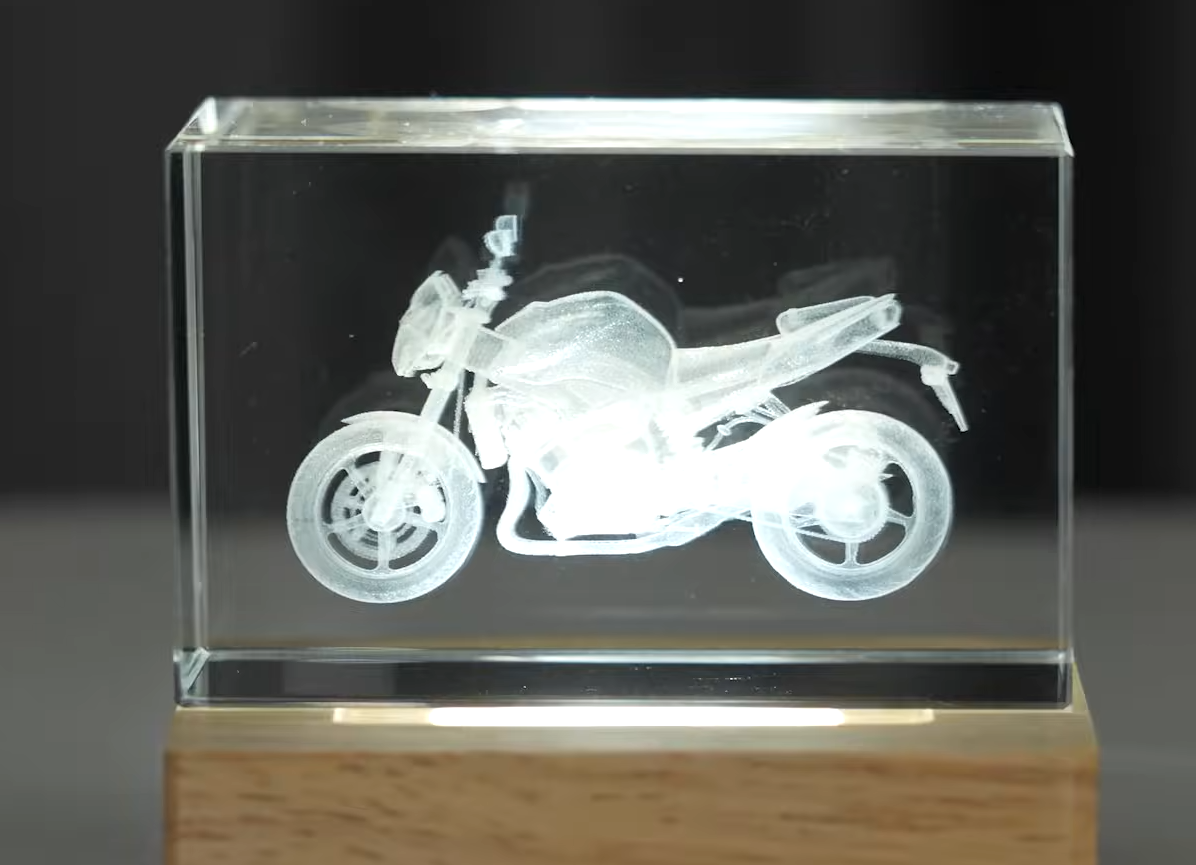

    这篇文章将详细讲述内雕的参数，推荐观看讲解视频：3D Crystal Inner Engraving with V5 UV Laser | Step-By-Step Guide

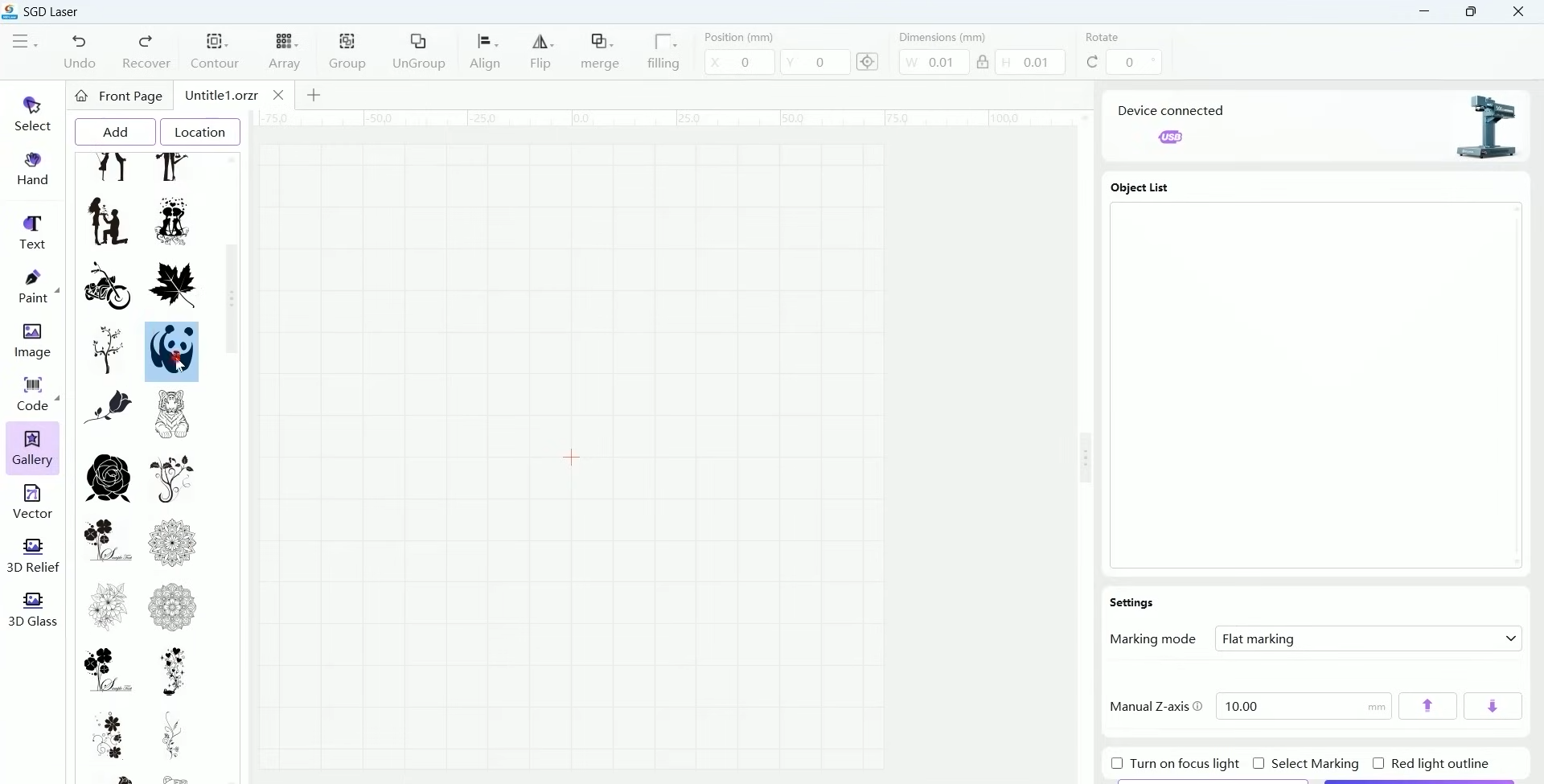

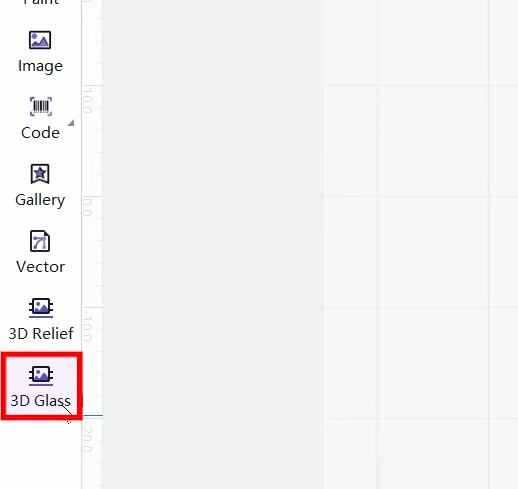

    打开SGD Laser，新建画布，点击3D内雕，进入内雕界面。

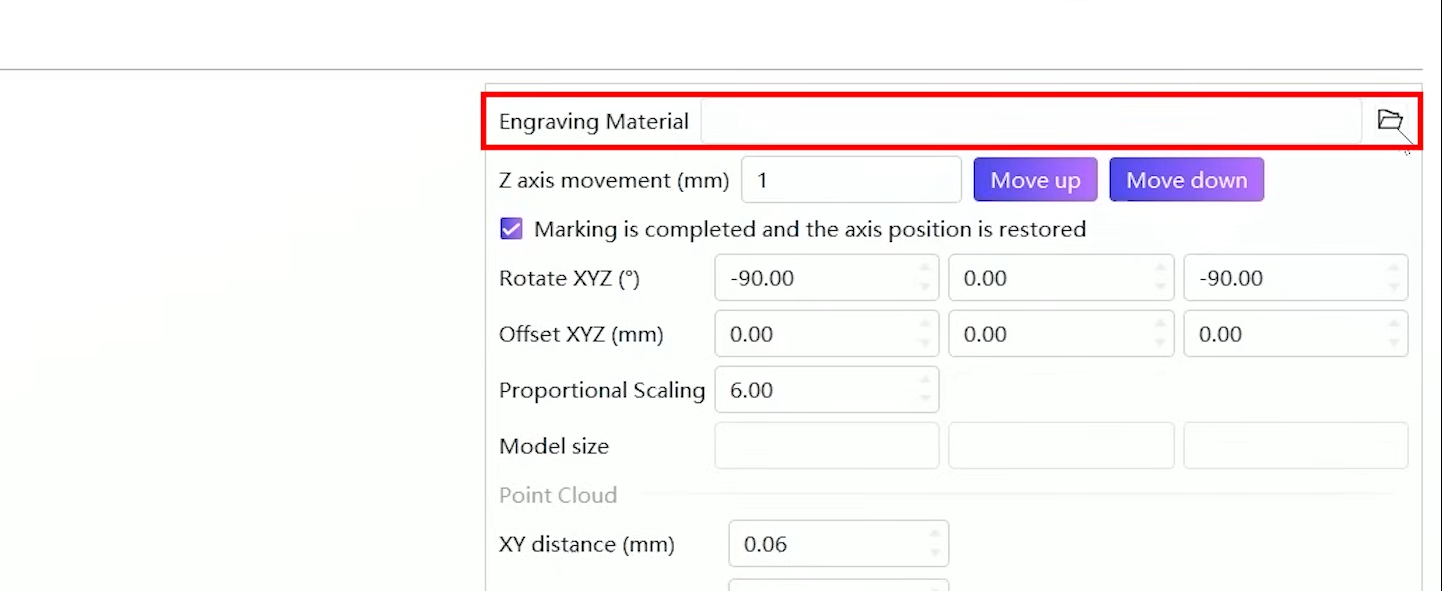

    点击右上角文件夹，导入素材

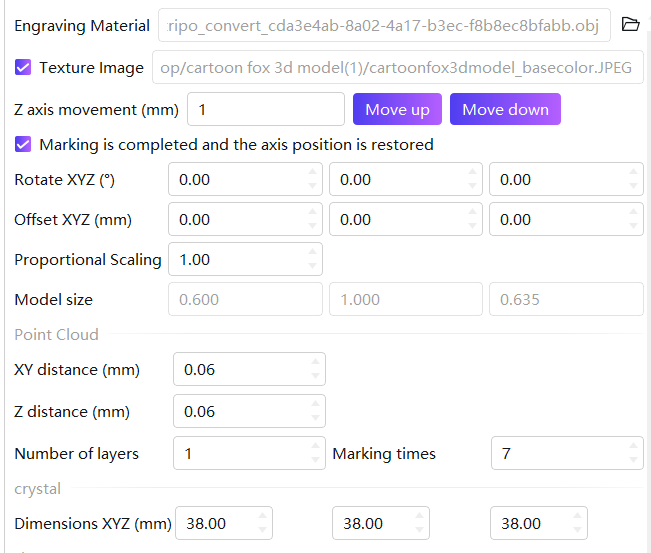

    导入后，可以进行参数编辑。

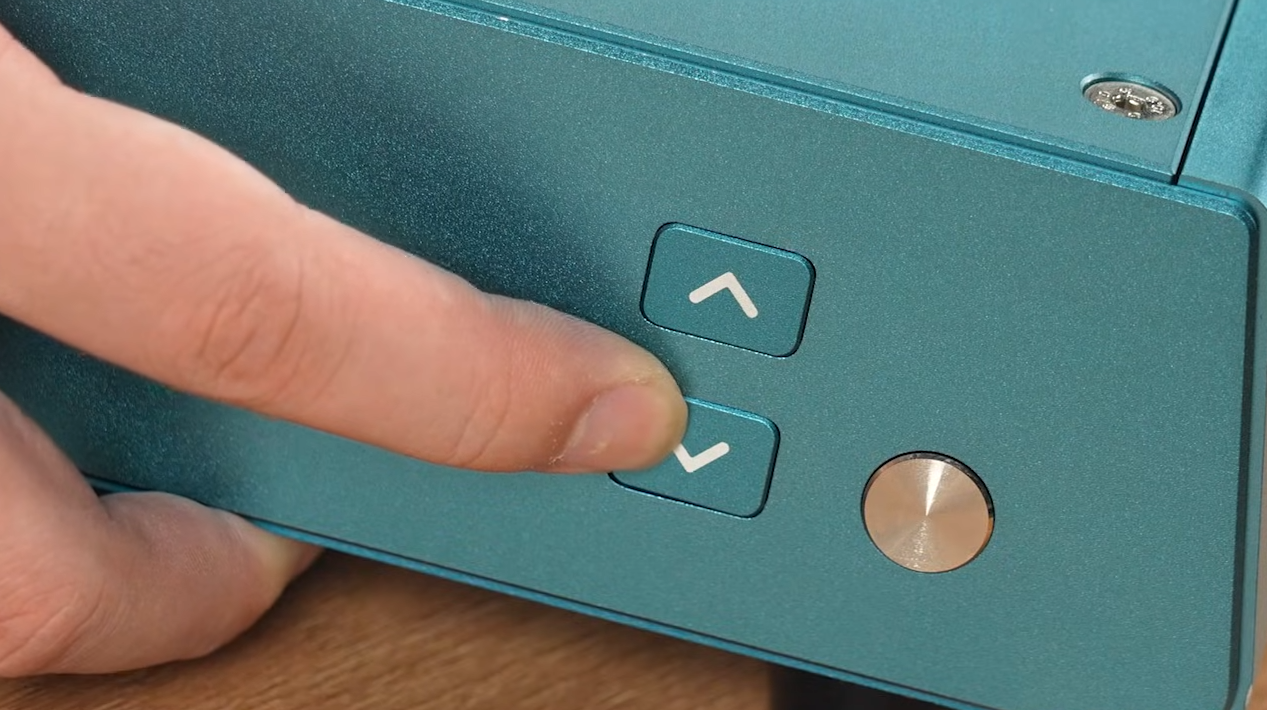

    移动z轴：软件控制z轴的移动距离。优于机器侧面按键但劣于立柱上的z轴控制旋钮。

    雕刻完成恢复轴位置：选择是否雕刻完毕后激光器回到雕刻开始时位置。

    旋转XYZ :调整模型朝向，单位为度。

    位移XYZ :调整模型位置，单位为mm。

    等比缩放:调整模型大小，按模型实际尺寸的比例进行调整。

    模型尺寸：导入素材的尺寸，根据素材的尺寸生成，无法修改。



    点云

    XY间距：同一层内相邻坐标点的水平间距。值越小，点越密集，模型细节越丰富，但雕刻时间越长。

    Z间距：相邻两层之间的垂直间距。值越小，层与层过渡越平滑，曲面效果越好。

    层数：模型被划分的垂直分层总数。层数越多，Z方向细节越丰富。 默认值为1，表示仅单层雕刻，无立体厚度。

    标刻次数：每一层激光的重复雕刻次数。次数越多，该层的雕刻深度和颜色越深，可用于实现加厚效果。

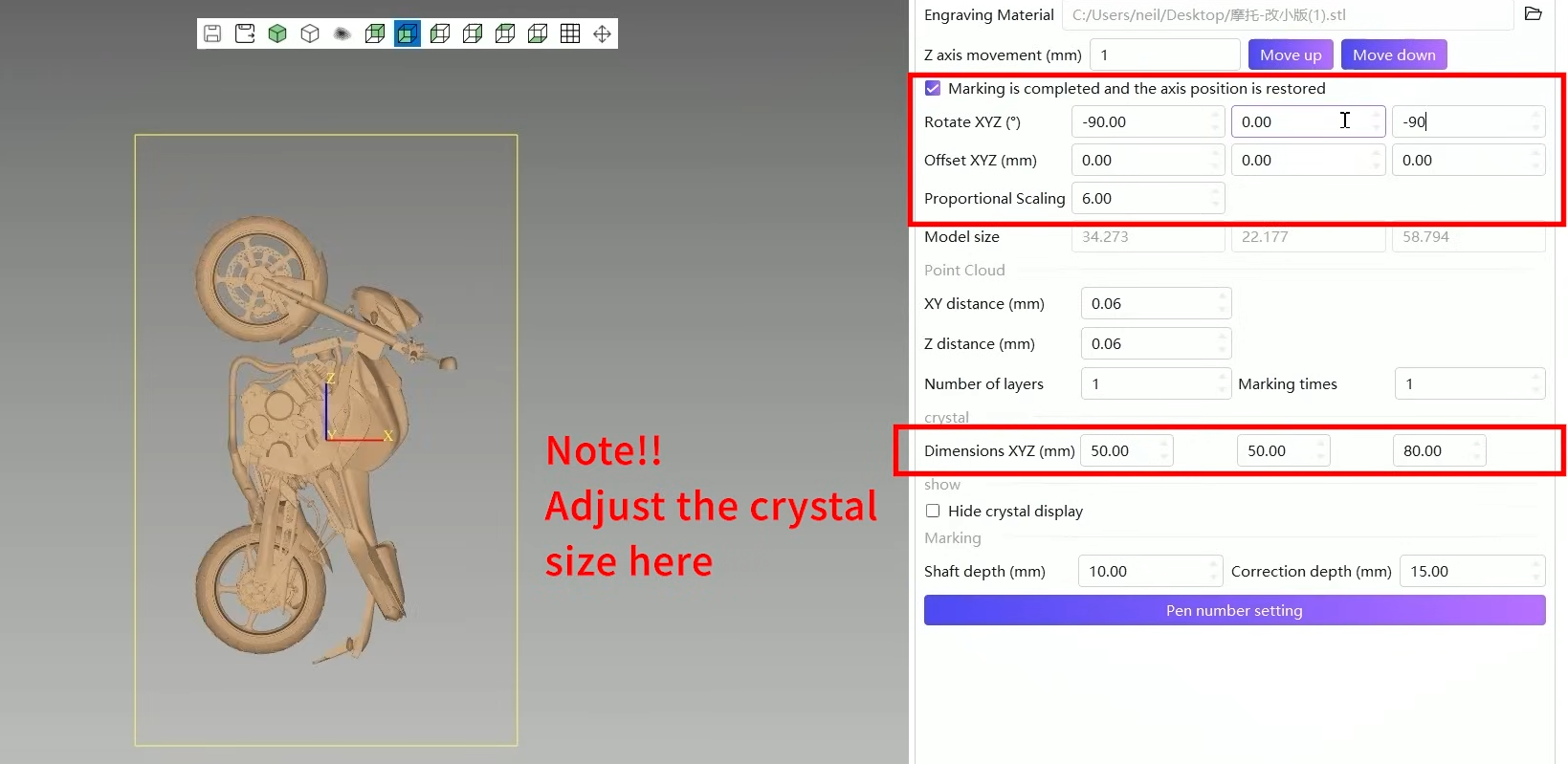

    水晶尺寸：雕刻水晶的尺寸；sculpfun售卖的水晶参数为 X:50mm, Y:50mm, Z:80mm。




    显示

    隐藏水晶显示：隐藏素材上的水晶边框黄色线条显示。



    雕刻

    轴深度：雕刻开始时激光器抬升移动的距离。用于设定激光的初始聚焦位置。

    目标深度：激光器抬升移动的实际距离。用于补偿雕刻的深度偏差。通过这两项，可以调整雕刻位置不准的问题。

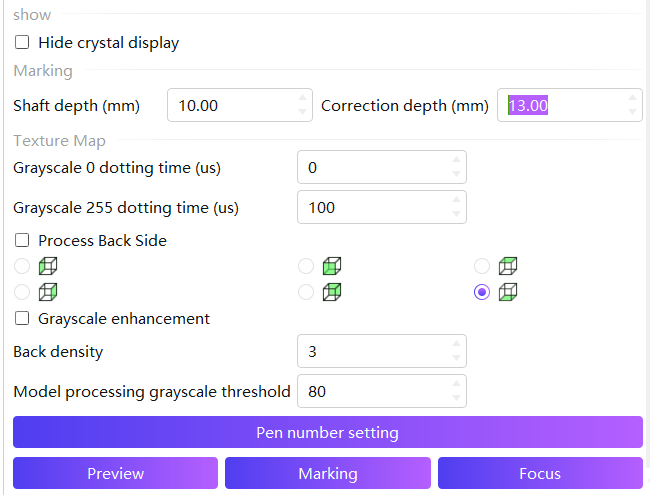

    纹理图

    纹理图模块支持调整纹理效果，系统会将导入的纹理转换成灰度处理（灰度值0-255），并根据图像的明暗程度自动调整激光打点时间，实现灰度渐变的雕刻效果，让模型呈现更丰富的细节和层次感。

    该设置仅在模型拥有纹理图时出现。

    灰度值为0/255的打点时间：根据灰度值设置雕刻该点的打点时间。数值越大，雕刻越深。值为0时不雕刻。

    处理背部：选择后，软件会对模型的背面应用纹理雕刻进行疏密度处理，强化正面淡化背面。可以选择六个面中的某面为正面。

    灰度增强：勾选后，软件会自动优化图像的灰度对比度，让明暗层次更分明。

    背部密度：调整模型背部雕刻点的疏密程度，值越大点越密集。

    模型处理灰度阈值：设置灰度图像的二值化阈值，灰度值高于此阈值的区域将会被雕刻，低于此阈值则不雕刻。

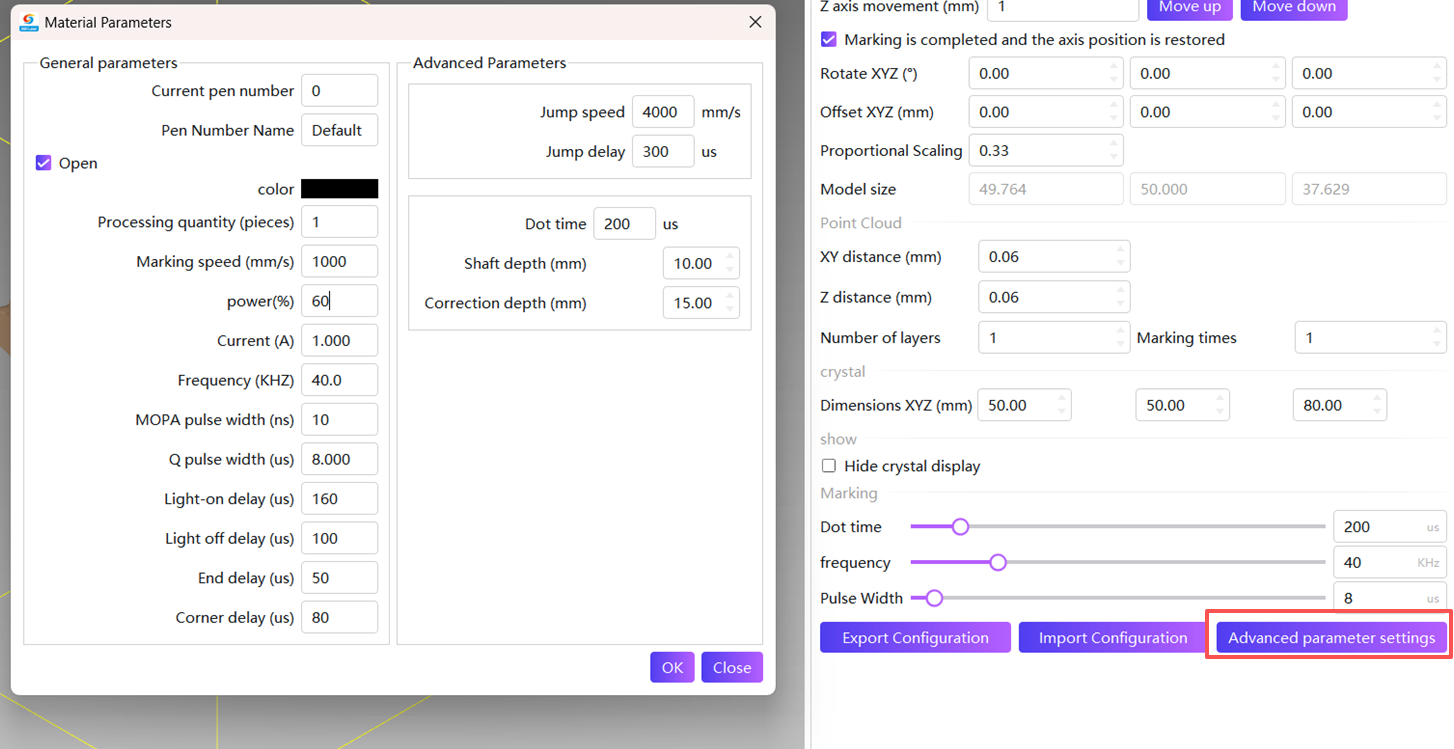

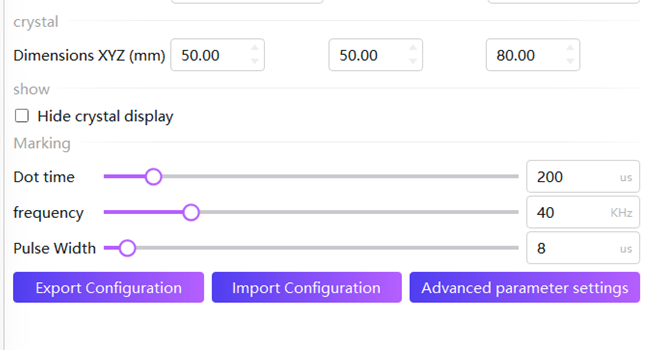

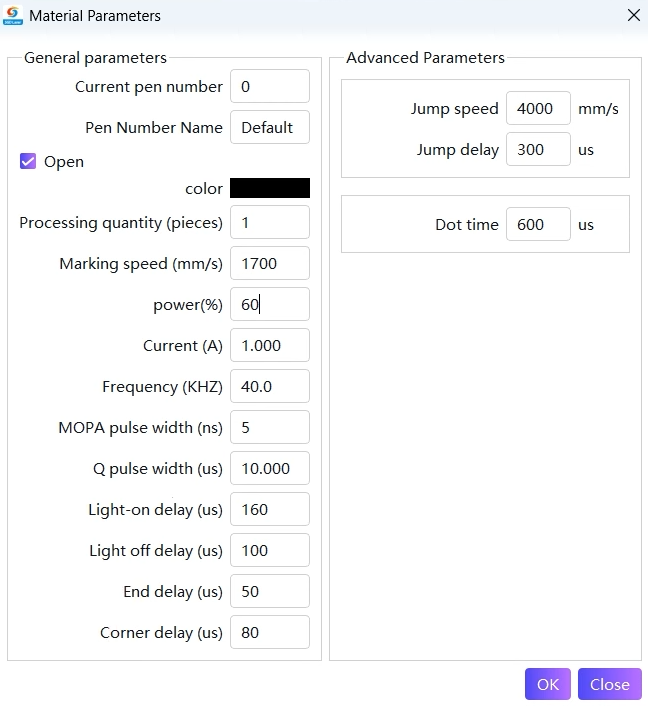

    点击笔号设置，进行激光参数的设置；高级设置内有更详细的参数设置。

    image.png  image.png

    标刻速度（mm/s）：激光头雕刻时的移动速度，速度快则雕刻效率高，但可能细节变粗糙；速度慢利于精细雕刻，不过效率低，需平衡速度和效果。

    功率（%）：激光输出能量的占比，功率高，激光能量强，雕刻痕迹深；功率低则痕迹浅，过高易致水晶破裂，过低可能无法有效雕刻。

    频率（KHZ）：单位时间内激光脉冲的发射次数，高频时脉冲密集，雕刻线条连贯细腻；低频时单个脉冲能量高，适合加深痕迹，要依据水晶材质和雕刻需求调整。

    Q 脉宽（μs）：单个激光脉冲的持续时间，脉宽影响激光峰值功率和能量输出，窄脉宽峰值功率高，适合精细雕刻微小结构；宽脉宽能量释放平缓，可避免水晶开裂。

    开光延时：振镜开始移动后，延迟多久触发激光出光，用于避免振镜加速阶段雕刻失真。

    关光延时：振镜停止移动前，提前多久关闭激光，用于避免振镜减速阶段雕刻失真。

    结束延时：激光路径完成后，延迟多久进行下一步动作，用于确保加工完全结束。

    拐角延时：振镜在拐角处减速时，额外延迟的时间，用于保证拐角处的雕刻精度和均匀性。



    跳转速度：振镜在两个非连续雕刻点之间移动的速度，速度越快，整体加工效率越高。

    跳转延时：振镜完成跳转移动后，延迟多久再开始出光雕刻，用于让振镜稳定在目标位置。

    打点时间（μs）：激光对水晶单个点的作用时长，时间长，单个点能量累积多，更明亮但尺寸可能大；时间短，点暗且小，在内雕中用于调节图案明暗层次 。

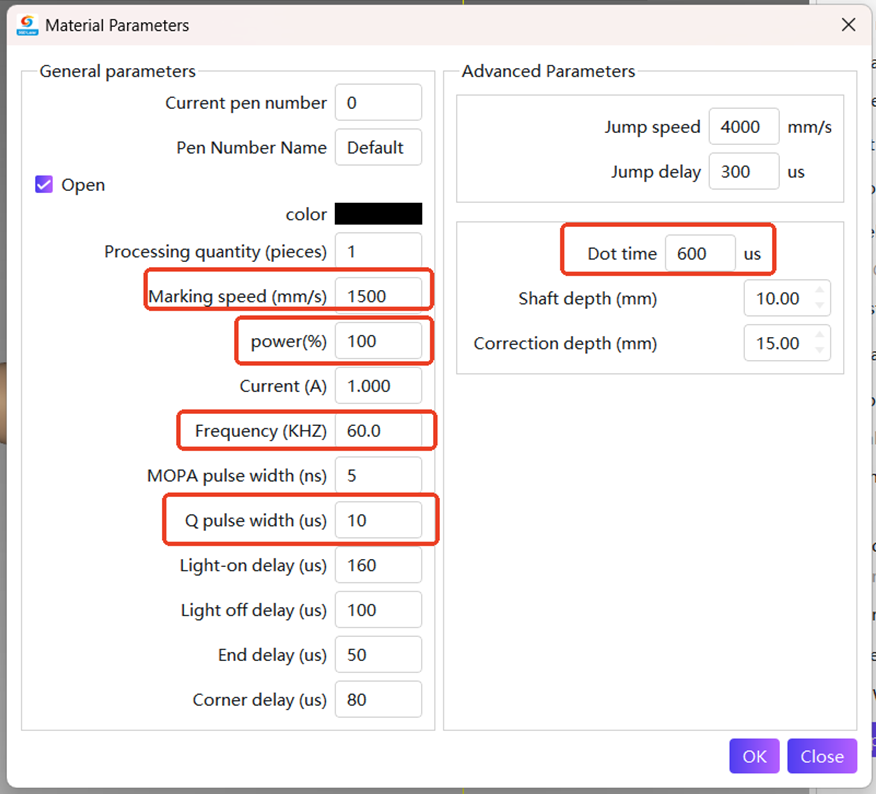

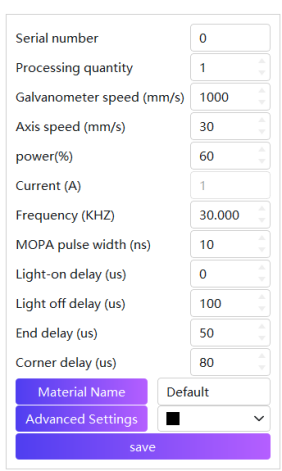

    编辑完成后点击保存，将参数保存至软件内。如果您使用的是于sculpfun官方购买的水晶配件，可以直接使用详细参数图示的设置参数。该参数于实验室环境下测试得出，仅供参考。



















  • V5进阶教程-浮雕教程

    这篇文章将详细讲述浮雕的参数，推荐观看讲解视频：（超链接）



    打开SGD Laser，新建画布，点击3D浮雕，进入浮雕界面。

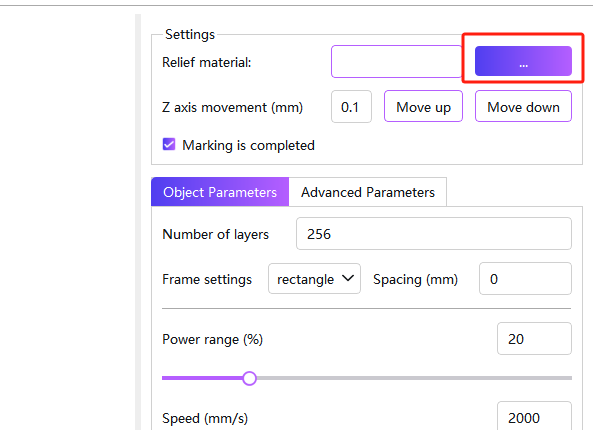

    点击导入素材。素材可选择stl、obj以及一部分图片格式。



    导入图片时，图片会自动转换成浮雕模型。导入图片可能会出现尺寸比例错误的问题，该功能还在完善中，建议导入模型进行浮雕。

    构建3D模型时，需要设置相关参数。


    X长度：X轴长度，直接决定模型的X轴方向长度

    Y长度：Y轴长度，直接决定模型的Y轴方向长度。

    以上设置错误会导致模型比例失调

    Z轴长度：模型的高度，体现为材料的雕刻深度。

    轮廓阈值：图片转换成模型时，对线条边缘图块识别的阈值。数值越小，识别精度越高,但是不需要的细小瑕疵也会增加。



    导入素材后，进行相关参数的设置。




    浮雕素材：可以导入浮雕素材。可选择stl、obj和一些图片格式。图片导入后会自动转换成浮雕模型。

    移动z轴：软件控制z轴的移动距离。优于机器侧面按键但劣于立柱上的z轴控制旋钮。

    雕刻完成恢复轴位置：选择雕刻完毕后激光器是否回到雕刻开始时位置。

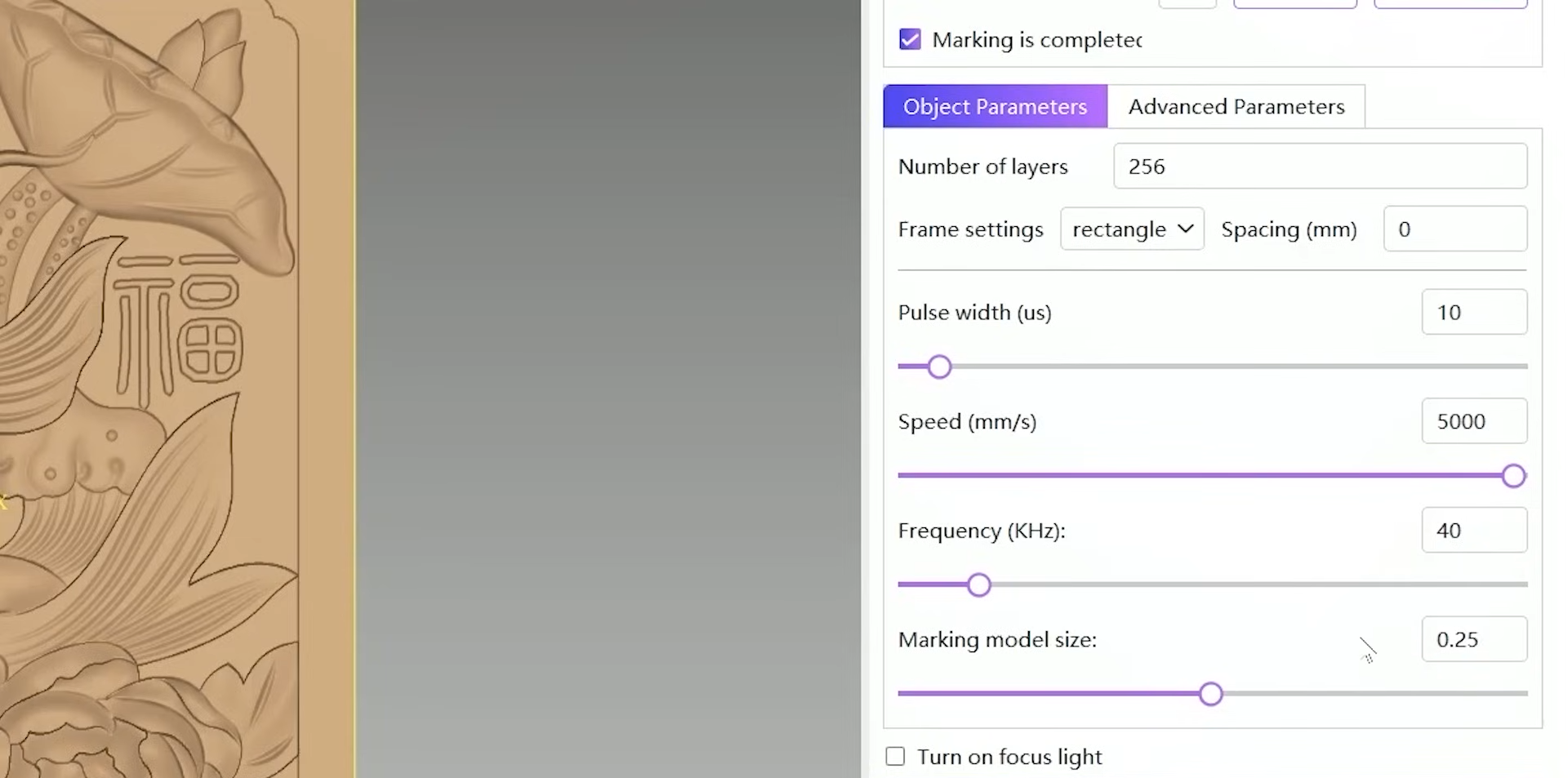

    层数：默认为256层。层数越多，精度越高，但是雕刻时间也会越长。

    外框设置：设置雕刻的形状。根据图案、材料等需求进行设置。

    间距：外框与设定值（模型边缘）的距离。+为扩大，-为缩小。

    Q脉宽(μs)：单个激光脉冲的持续时间，脉宽影响激光峰值功率和能量输出，窄脉宽峰值功率高，适合精细雕刻微小结构；宽脉宽能量释放平缓，雕刻更深。

    速度(mm/s)：激光器雕刻时的移动速度，速度快则雕刻效率高，但是细节可能会粗糙；速度慢则利于精细雕刻，但是效率较低，需要注意平衡速度和效果。

    频率(KHz):单位时间内激光脉冲的发射次数，高频时脉冲密集，雕刻线条连贯细腻；低频时单个脉冲能量高，适合加深痕迹，根据雕刻材料以及需求进行调整。

    标刻模型大小：调整模型的标刻比例。可通过预览，在材料上观察标刻的范围。

    预览：预览雕刻位置，此时预览红光将打在材料上，展示雕刻位置和大小。

    标刻：点击之后开始工作。

    对焦：机器使用手动对焦，此按键无效。

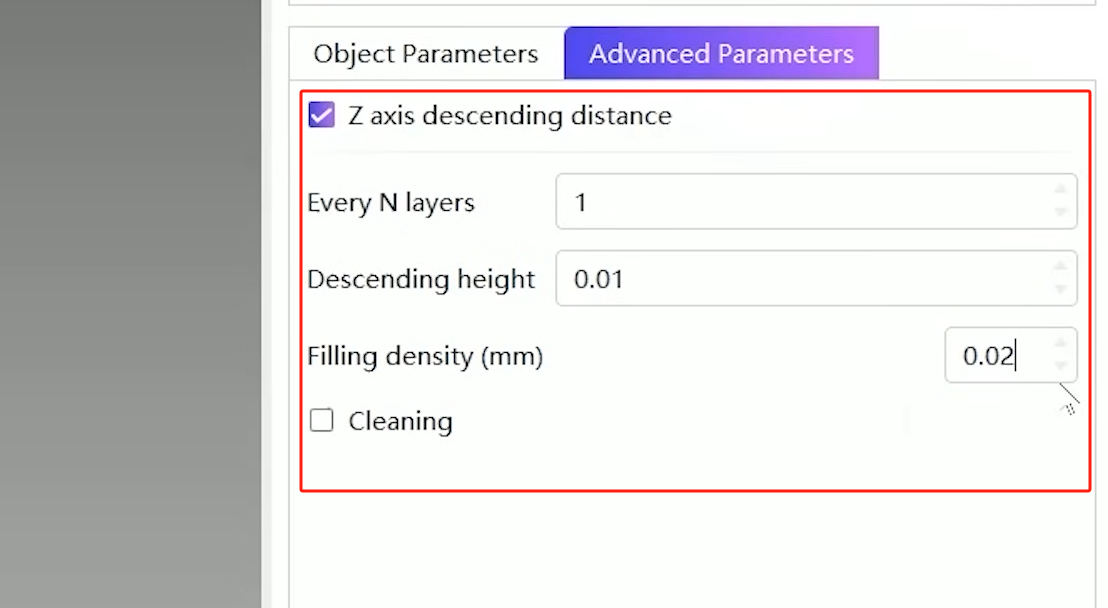

    Z轴下降距离：未打开时，激光器将不会自动下降，仅在固定高度上进行工作。打开后激光器会根据参数进行下降，以保证激光焦距在正确的工作位置。

    其中，每隔n层：雕刻完设定的层数后执行下降高度的操作。下降高度：执行下降高度操作时下降的距离。



    填充密度：每层中填充的线间距，数值越小填充越密，但是雕刻时间越长。需要平衡时间和雕刻效果。



    清洗：对雕刻材料进行清洗，以清除材料上的灰尘、瑕疵等。一般在雕刻层完成后立刻进行清洗，然后雕刻下一层。

    清洗层间隔：雕刻完设定的层数后执行清洗操作。

    Q脉宽：单个激光脉冲的持续时间，脉宽影响激光峰值功率和能量输出，窄脉宽峰值功率高，适合精细雕刻微小结构；宽脉宽能量释放平缓，雕刻更深。清洗时一般使用宽脉宽。

    清洗速度：激光器雕刻时的移动速度，速度快则雕刻效率高，但是细节可能会粗糙；速度慢则利于精细雕刻，但是效率较低。根据需要进行调整。

    频率：单位时间内激光脉冲的发射次数，高频时脉冲密集，雕刻线条连贯细腻；低频时单个脉冲能量高，适合加深痕迹。一般使用高频进行细腻修整。



  • V5 配件使用说明

    V5振镜激光雕刻机目前支持RA Pro/Pro Max旋转滚轴卡盘、G9 SE扩幅。安装使用教程请查看下方视频。

    • 注意：V5搭配RA Pro/Pro Max时，需要开机后接入配件，以免开机电流过大影响配件使用。

    • 搭配G9 SE扩幅时，推荐使用150mm场镜，以获得最大的雕刻范围。使用70mm场镜时，雕刻范围为70*350mm。



    视频

    G9 SE

    RA Rotary



  • V5软件使用教程 LightBurn

    说明

    软件安装请移步至LightBurn 软件安装教程

    V5使用LightBurn软件工作时，只能进行平面雕刻/切割，不支持木材浮雕和水晶内雕。推荐使用150mm场镜。

    导入配置

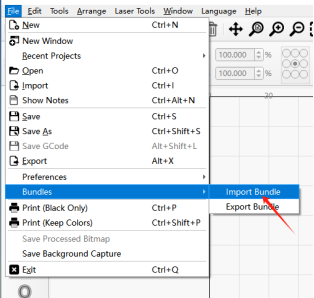

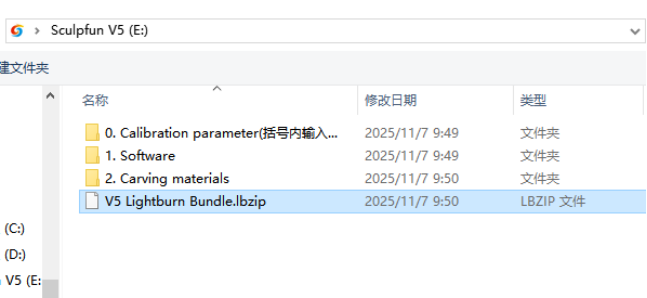

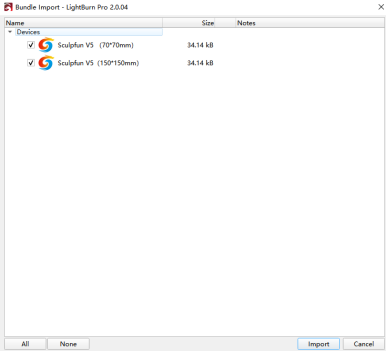

    进入软件后，导入V5U盘文件内的配置文件。选择左上角文件-捆绑包-导入捆绑包




    以修改150mm场镜参数为例，70mm场镜参数修改方式一致。

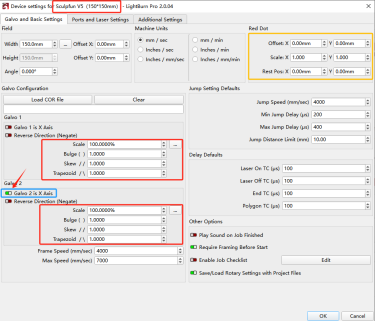

    打开激光工具-设备设置，将LightBurn内相关参数修改成V5机器附带的U盘-Calibration parameter-150mm lens内图片上的参数。


    U盘文件

    LightBurn配置










    ↑注意，此处需将振镜2的X轴开关打开。

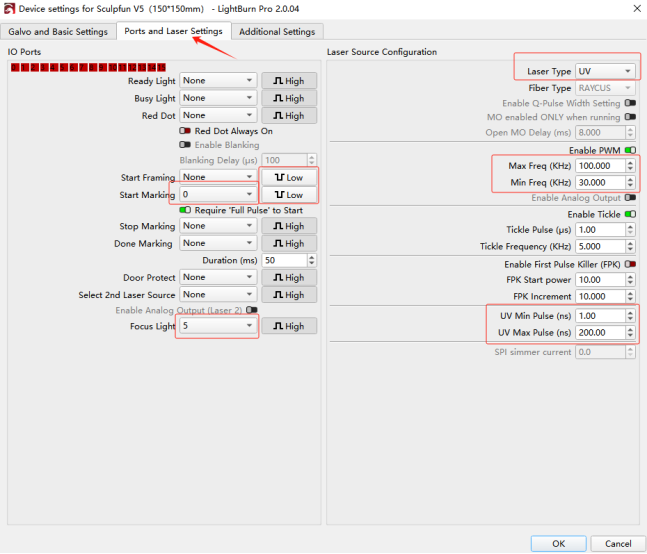

    转到端口和激光设置，如图示设置，你也可以在说明书上找到该图。

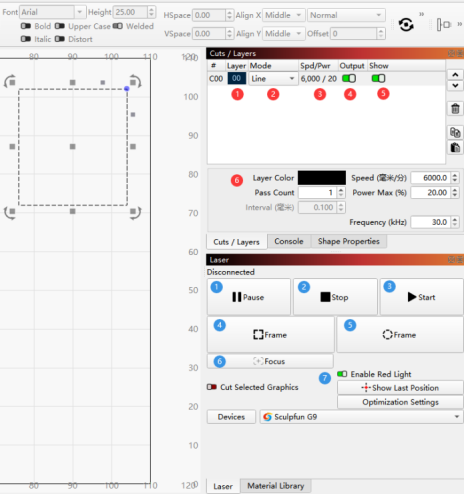

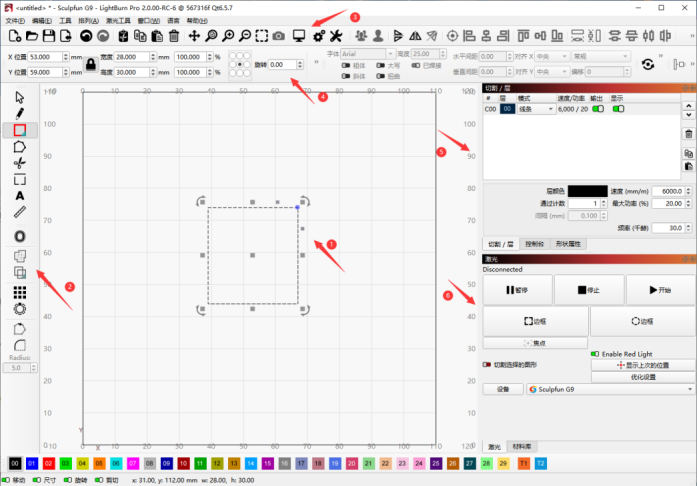

    工作界面


    1.画布，工作区域。

    2.画图工具，可以进行一些基础的图案绘制以及变换。

    3.功能区，集成了软件的基础功能。

    4.编辑区域，可以对图案、文字的参数进行编辑。

    5.切割层区，可以对画布上的内容进行分层、对层的加工模式以及参数进行调整。也可切换成别的区域。

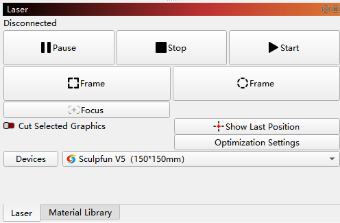

    6.激光器层区，驱动机器工作的主要区域。可以控制机器工作。



    1.设置图案、文字所在的层。

    2.选择工作模式，包括线条、填充、偏移填充、图像等。

    3.查看速度和功率，双击可以打开详细设置。

    4.输出开关，决定激光器工作时是否加工此层。

    5.显示开关，决定是否在画布上显示此层。

    6.加工参数设置，可以设置一些主要的参数。


    1.暂停，加工时暂停机器工作，可以在开始后延续之前的工作。

    2.停止，加工时停止机器工作，开始后会重新开始工作。

    3.开始，开始加工。

    4.矩形边框预览，机器将使用激光画出工作区域，方便用户进行调整。

    5.多边形边框预览，机器将使用激光画出稍微详细的工作区域，方便用户进行调整。

    6.对焦红光开关，可以打开或关闭对焦红光。V5为手动对焦，无法使用此按键。

    7.其他设置。



    操作步骤

      1.绘制或者导入需要切割雕刻的图案至画布。

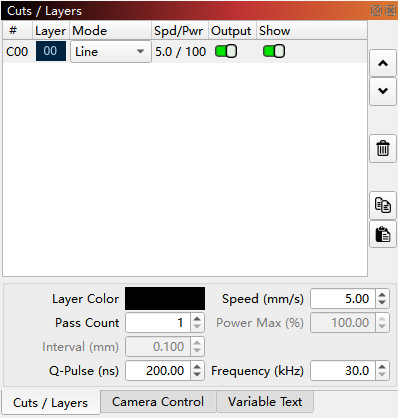

      2.在切割/层中调整图层，设置切割模式，调整激光器运动速度、频率、脉冲等数据。脉冲范围为1-24纳秒；频率为30-150kHz。


    3.摆放材料，进行机器对焦；打开机器对焦光，控制z轴移动，直至两点重合。

    4.点击边框，查看雕刻位置和大小，调整素材、材料，以达到想要的效果。



    5.点击开始，机器开始工作。注意佩戴护目镜，以保护眼睛。

  • V5 软件使用教程 SGD Laser

    说明

    • 首次连接机器时，会弹出窗口提示获取参数，点击确认后获取参数并关闭软件，再次打开即可使用。



    平面雕刻/切割

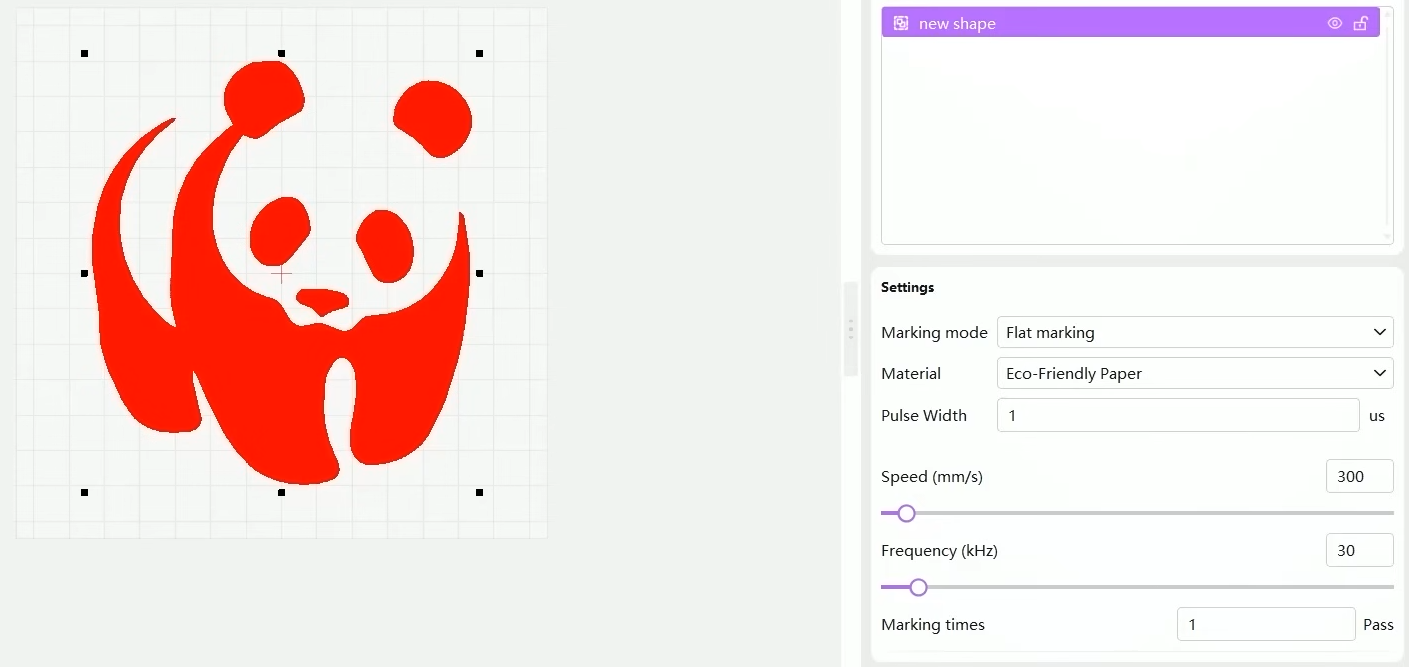

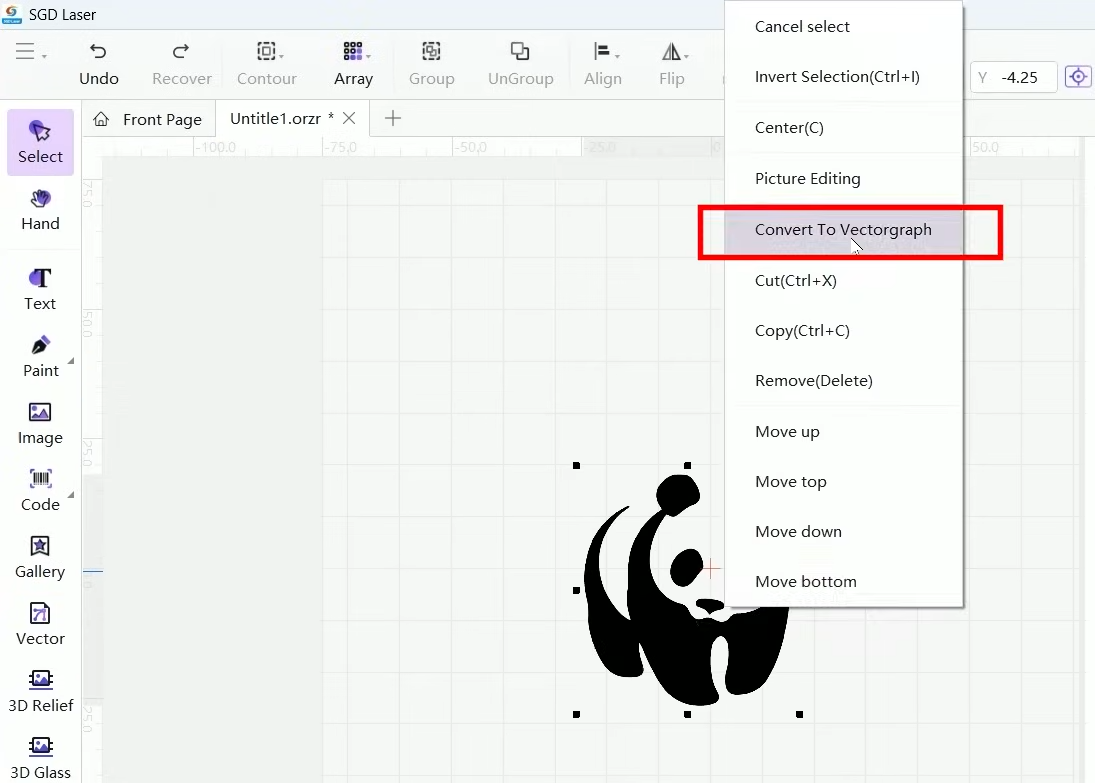

    此处以150mm场镜为例，导入雕刻素材。



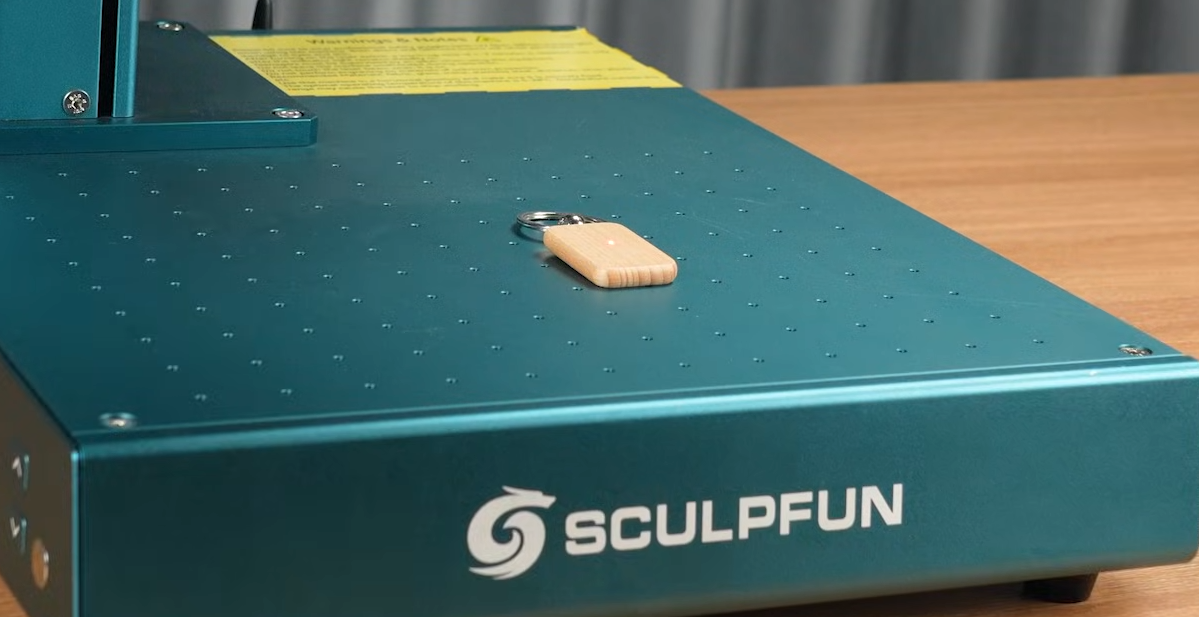

    调整大小，位置等参数，放置材料。


    打开激光器上的150mm对焦激光。


    调整z轴，将机器激光和对焦激光重合，对焦完成。

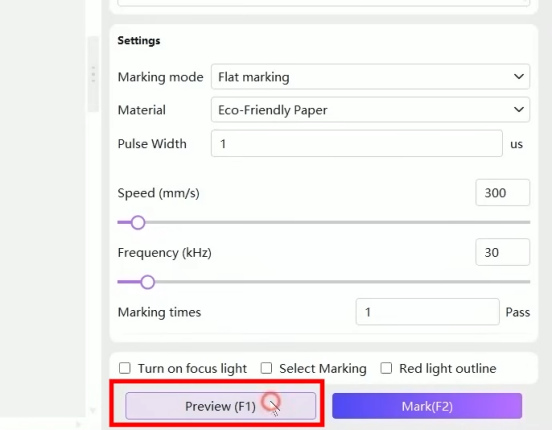

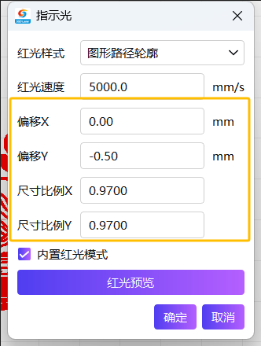

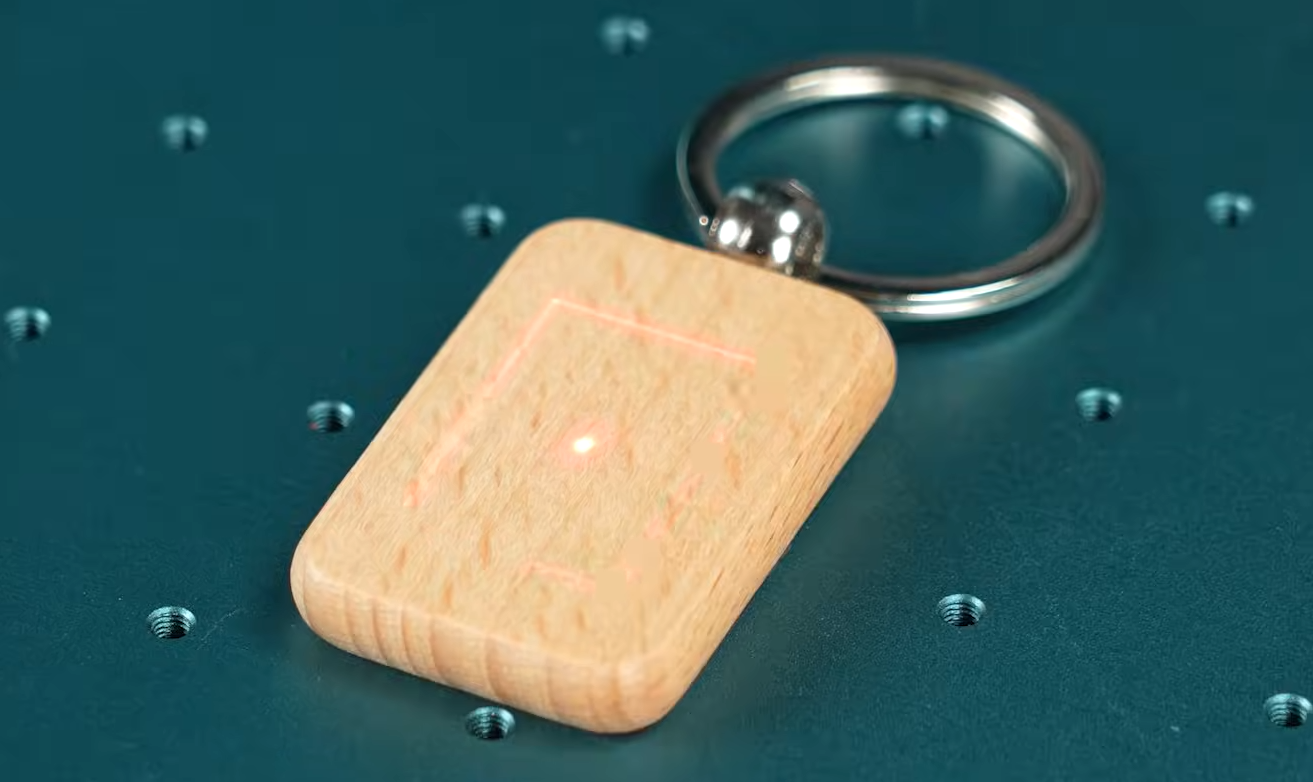

    点击预览，调整材料、素材大小及位置



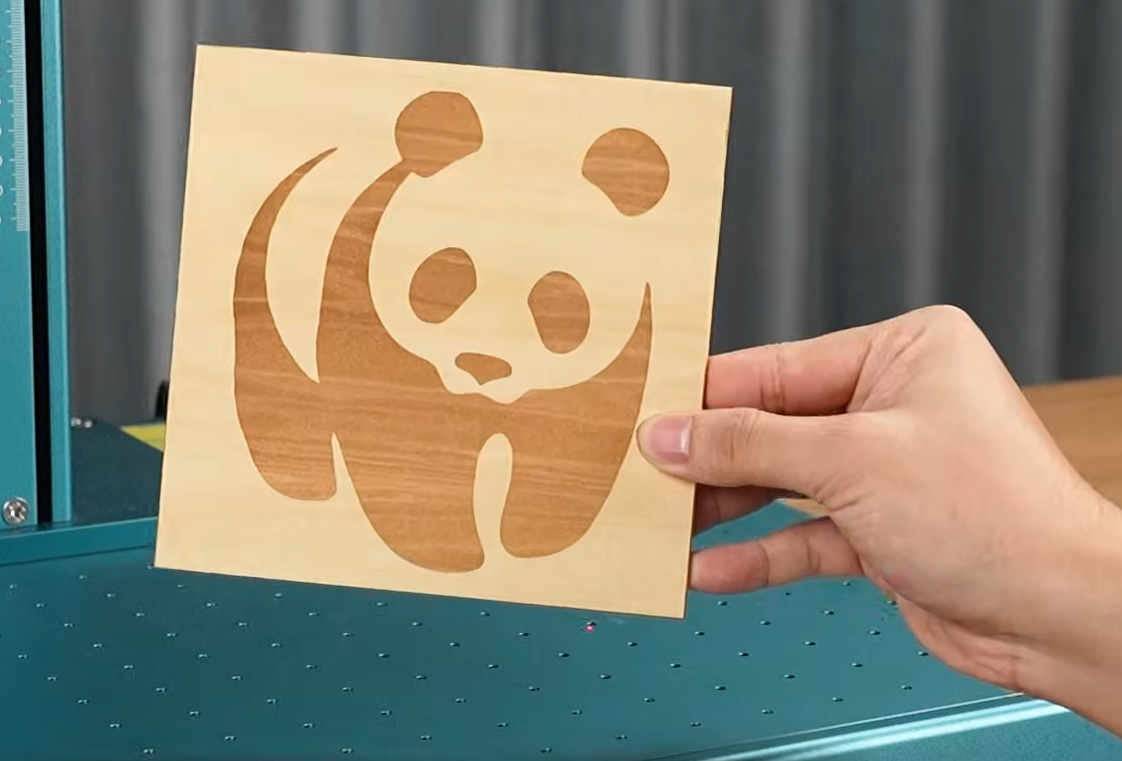

    点击雕刻，开始雕刻

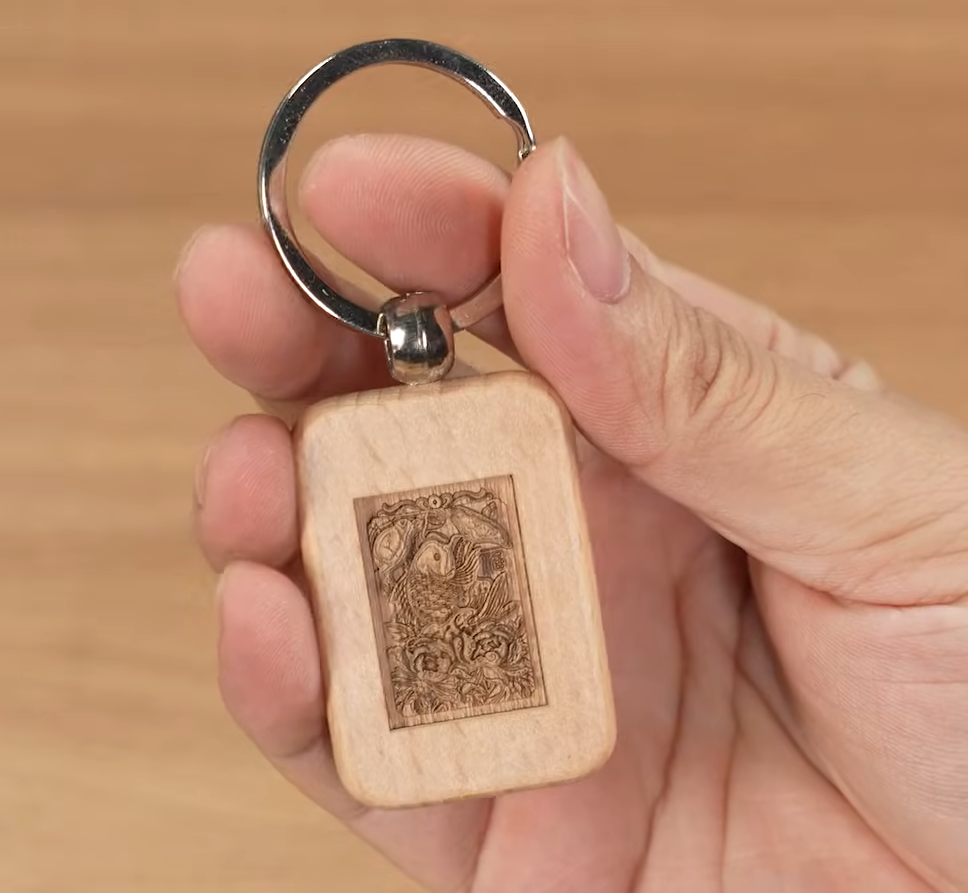

    木材浮雕

    以下为图文教程：

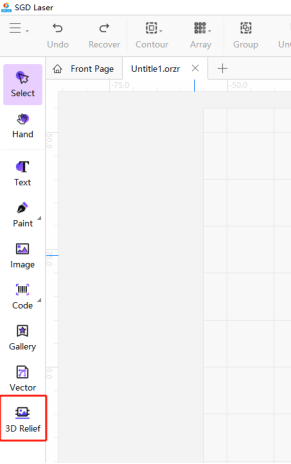

    回到主界面，点击左下角浮雕。推荐使用150mm场镜进行浮雕。


    进入界面后，点击右侧导入素材。目前支持stl格式的素材。


    导入后，设置对象参数。不同素材、材料、效果对应不同的参数，此处参数仅供参考。关于参数的解释请参考V5进阶教程-浮雕教程

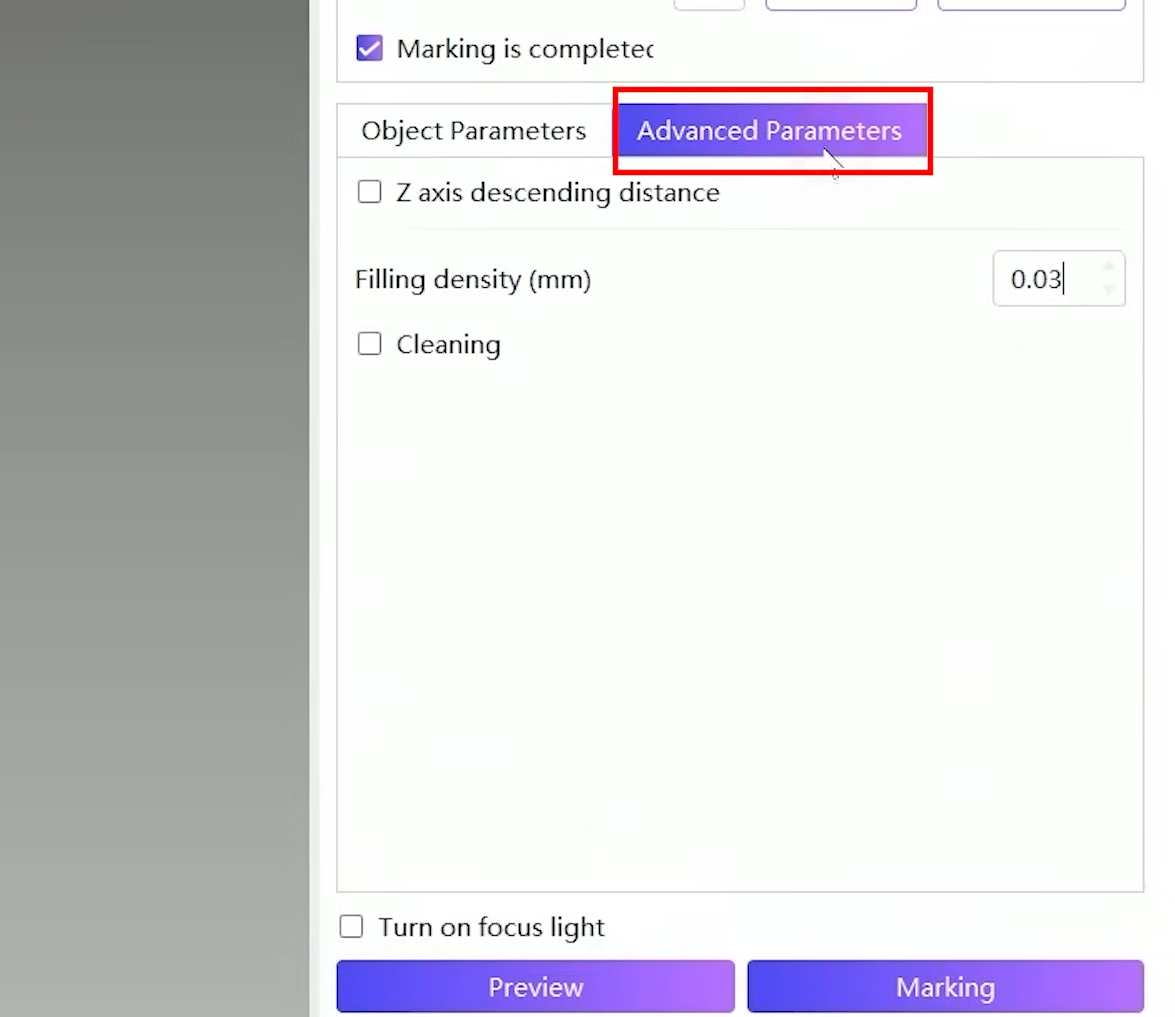

    点击高级设置，调节参数，该参数是基于实验室条件下测试所得，不同素材、材料、效果对应不同的参数，仅供参考。



    放置材料

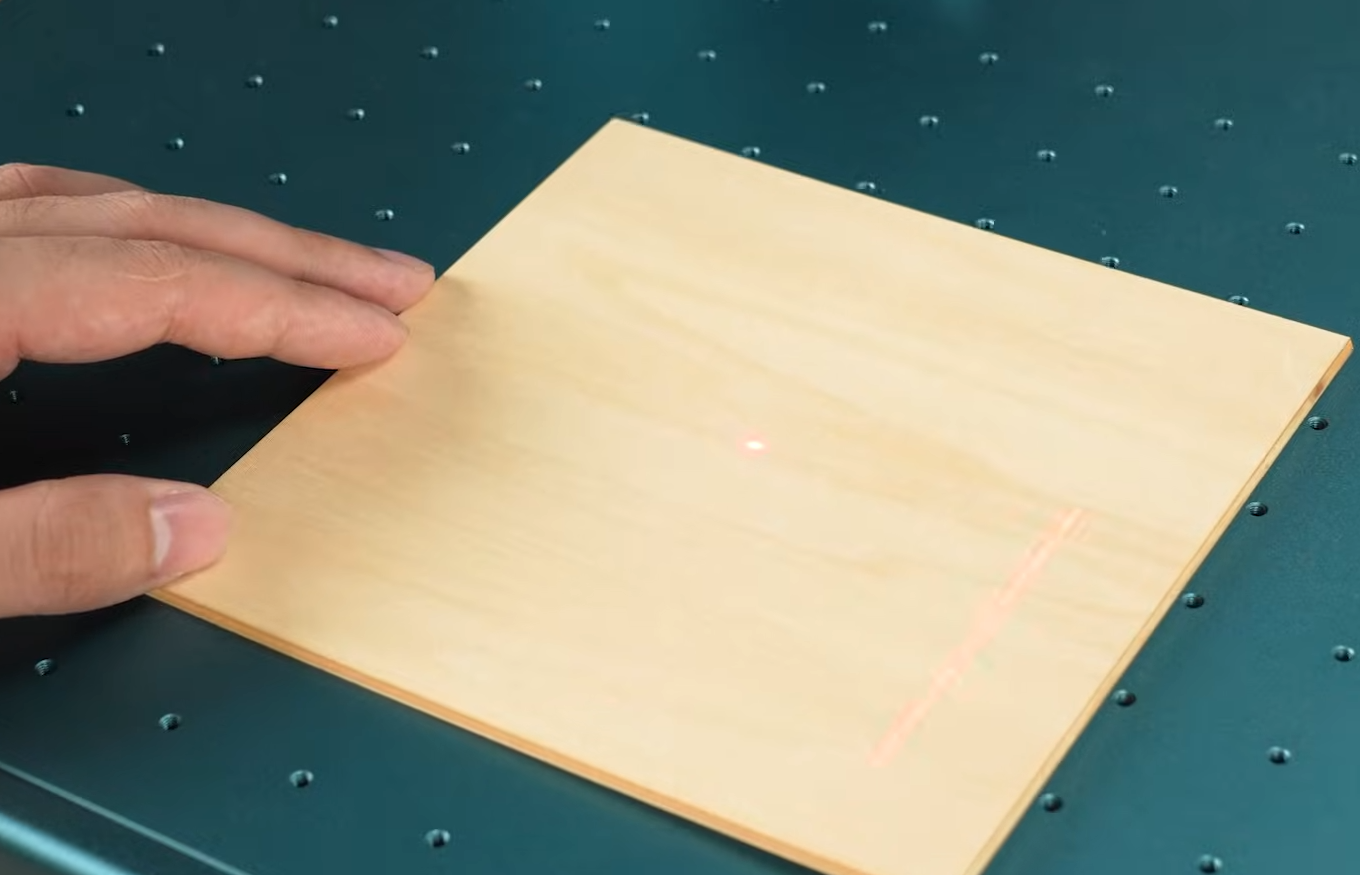

    打开对焦光，调整z轴进行对焦。对焦激光与机器光重合时，对焦完成。




    点击预览，调整材料位置。


    点击雕刻，进行雕刻。




    水晶内雕

    以下为图文教程，欢迎收看内雕进阶版教程：

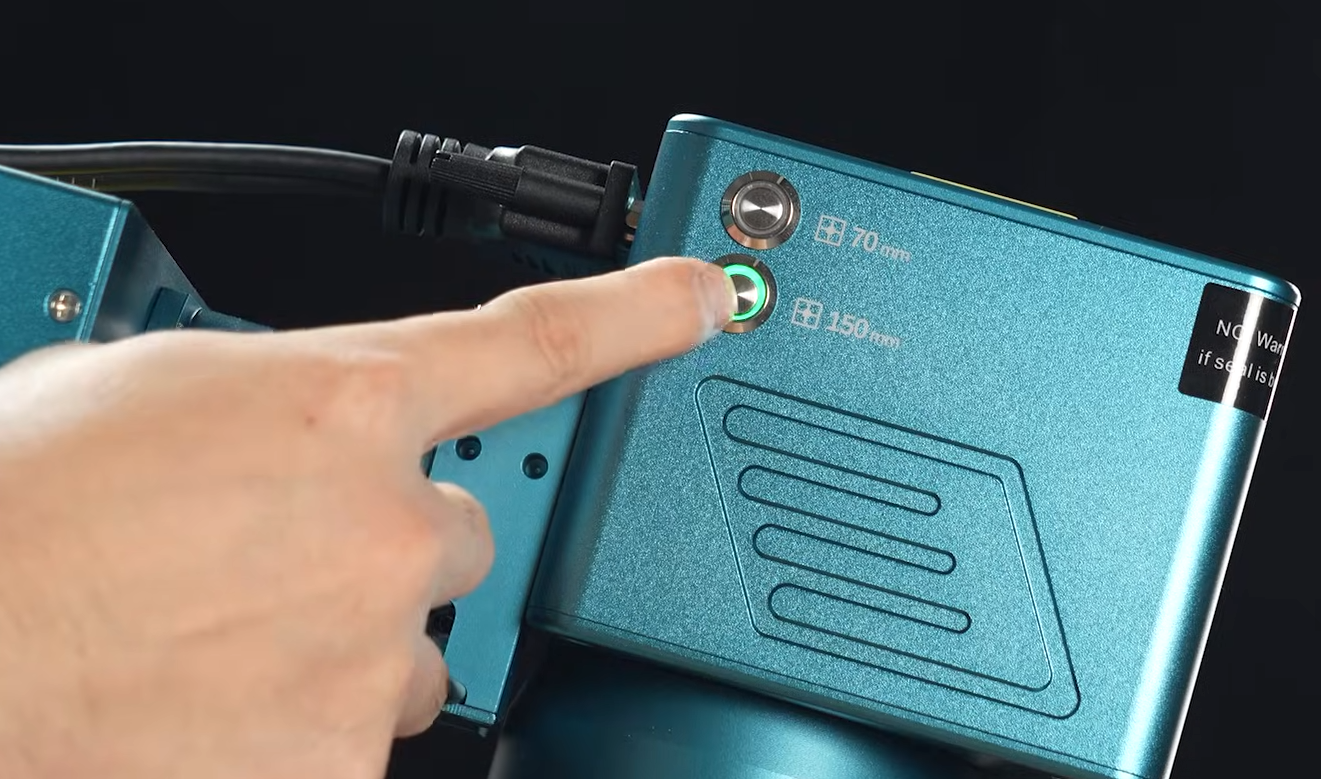

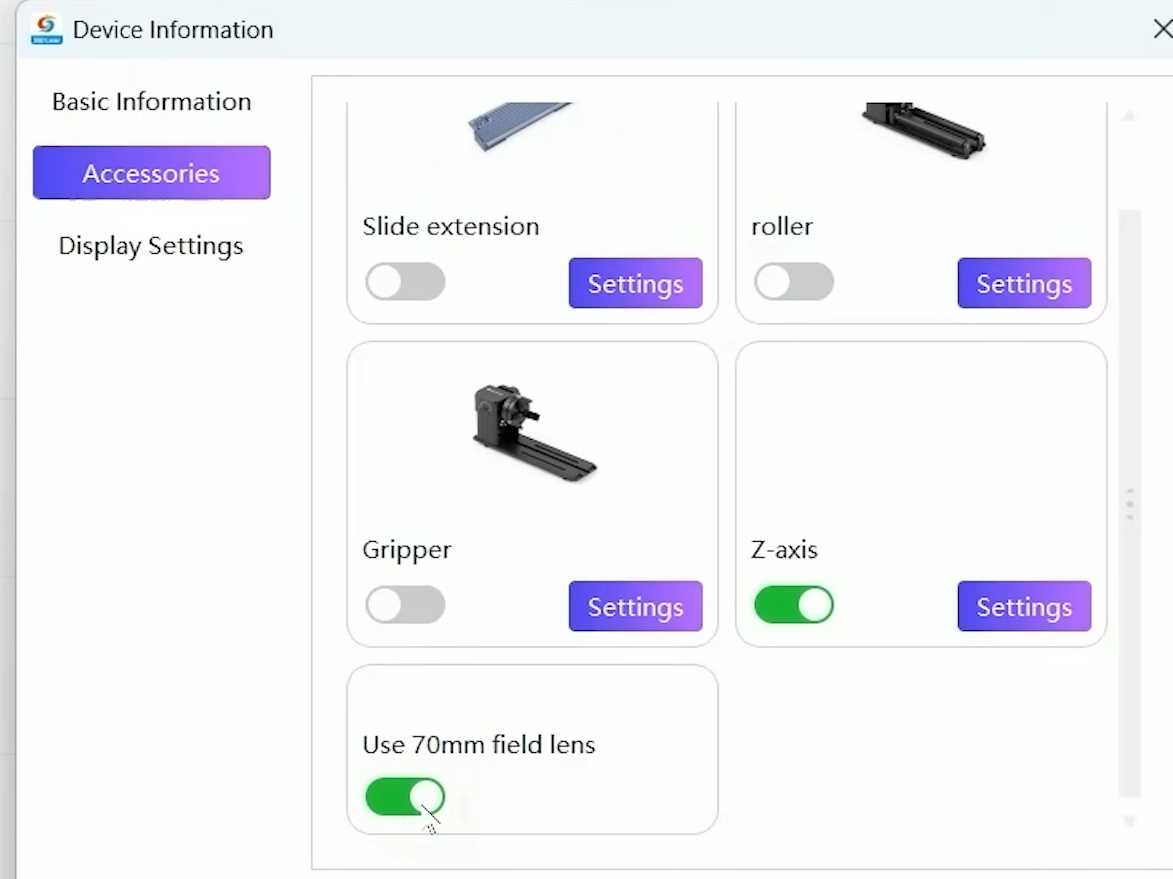

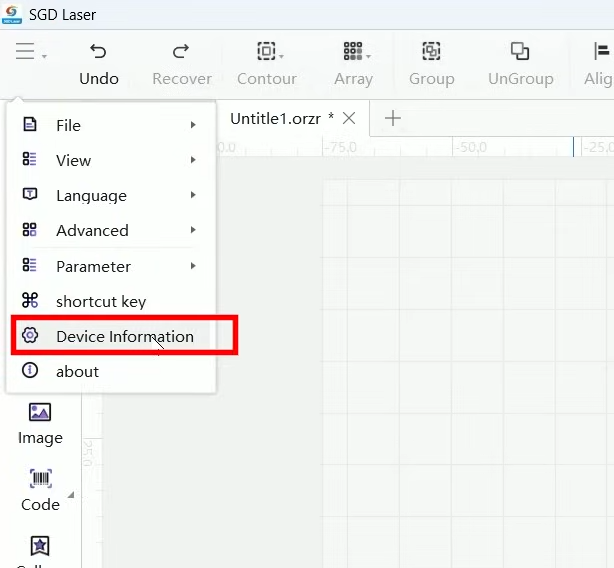

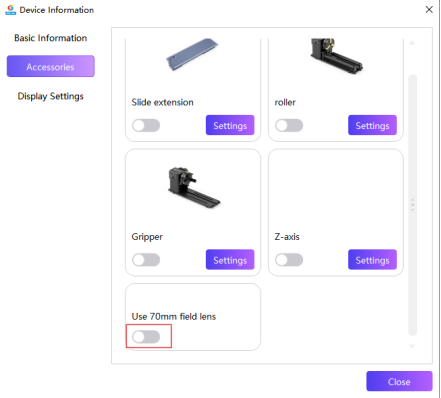

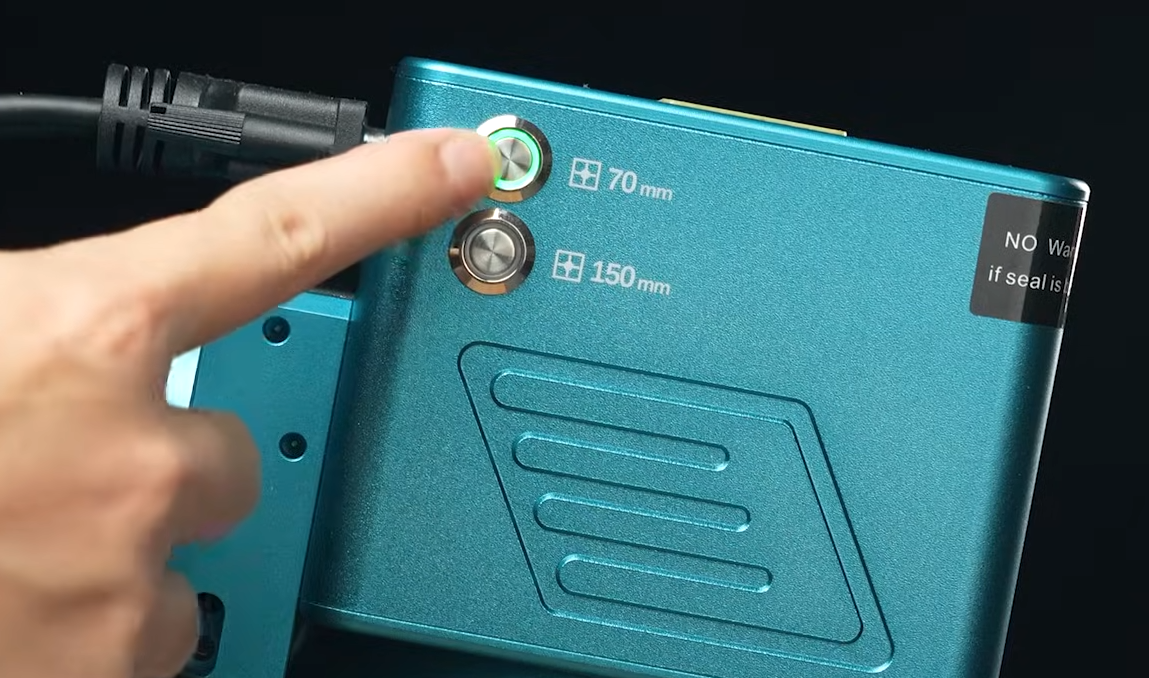

    水晶内雕只能使用70mm场镜进行。回到主界面，点击左上角设备信息，打开70mm场镜和z轴。

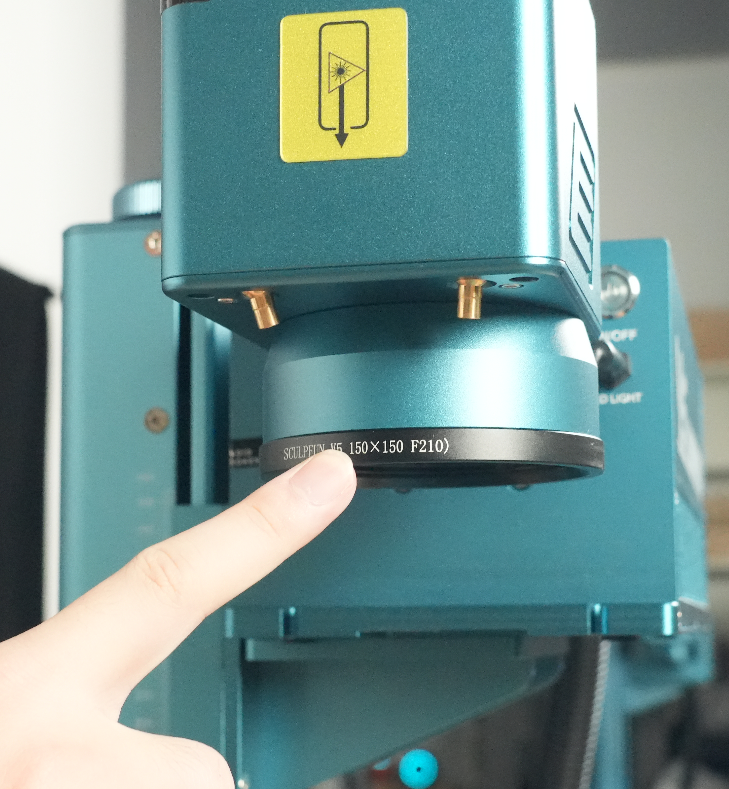

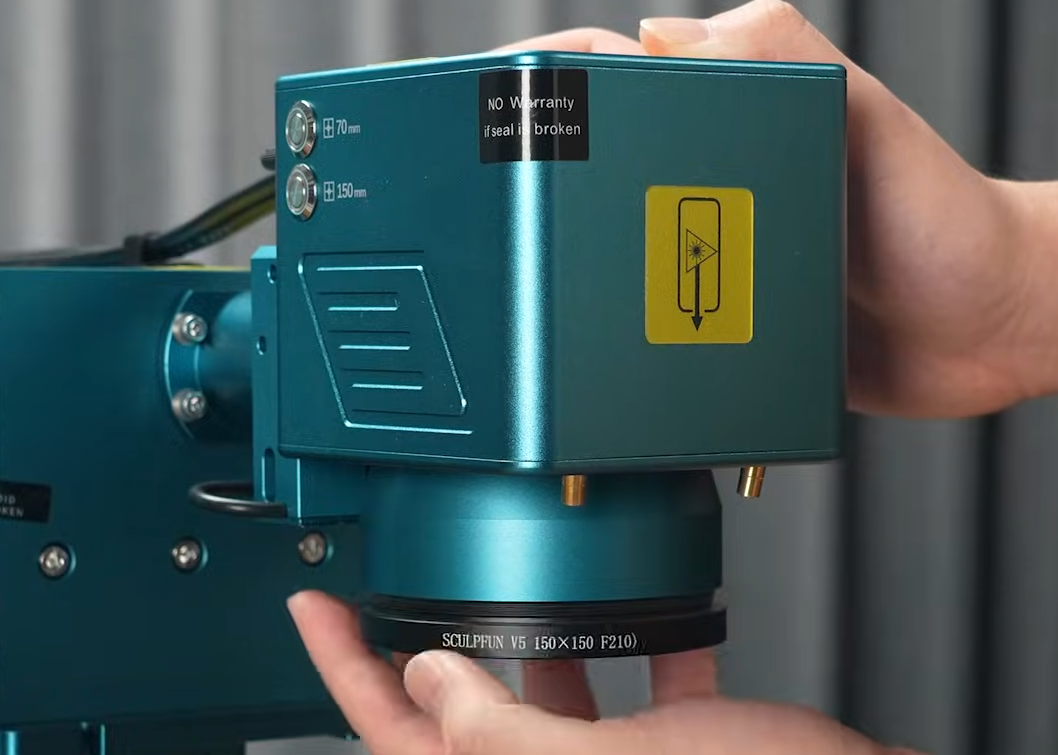

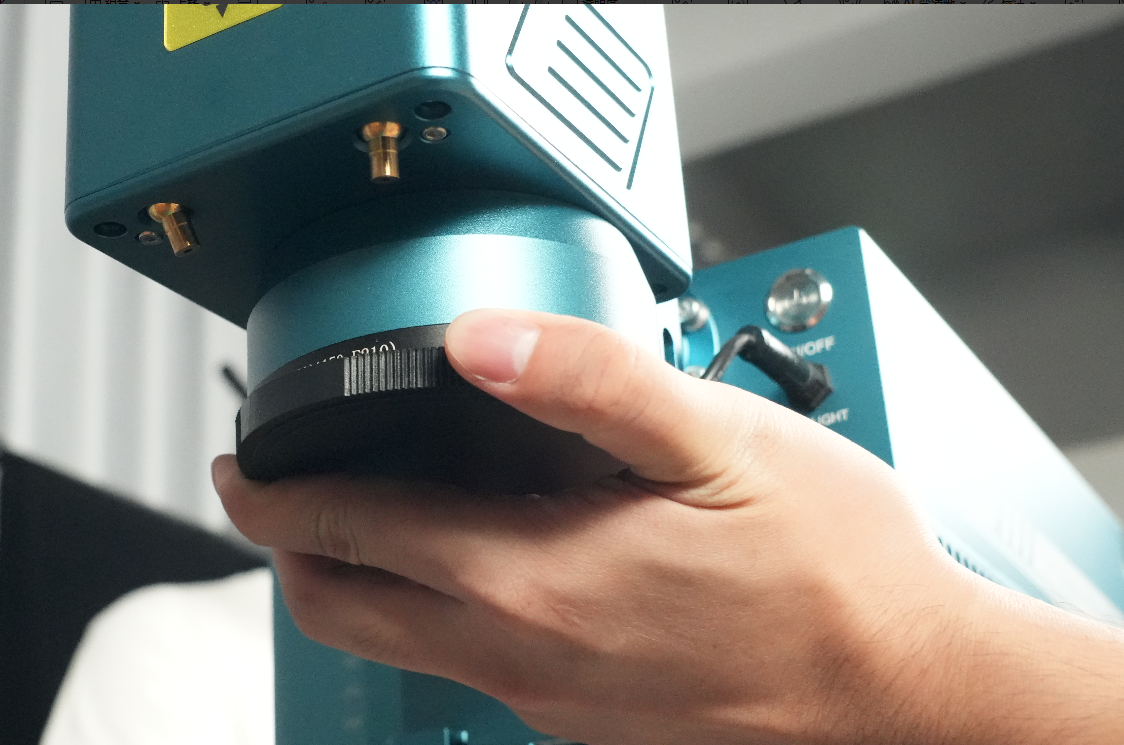

    将机器上的150mm场镜卸下

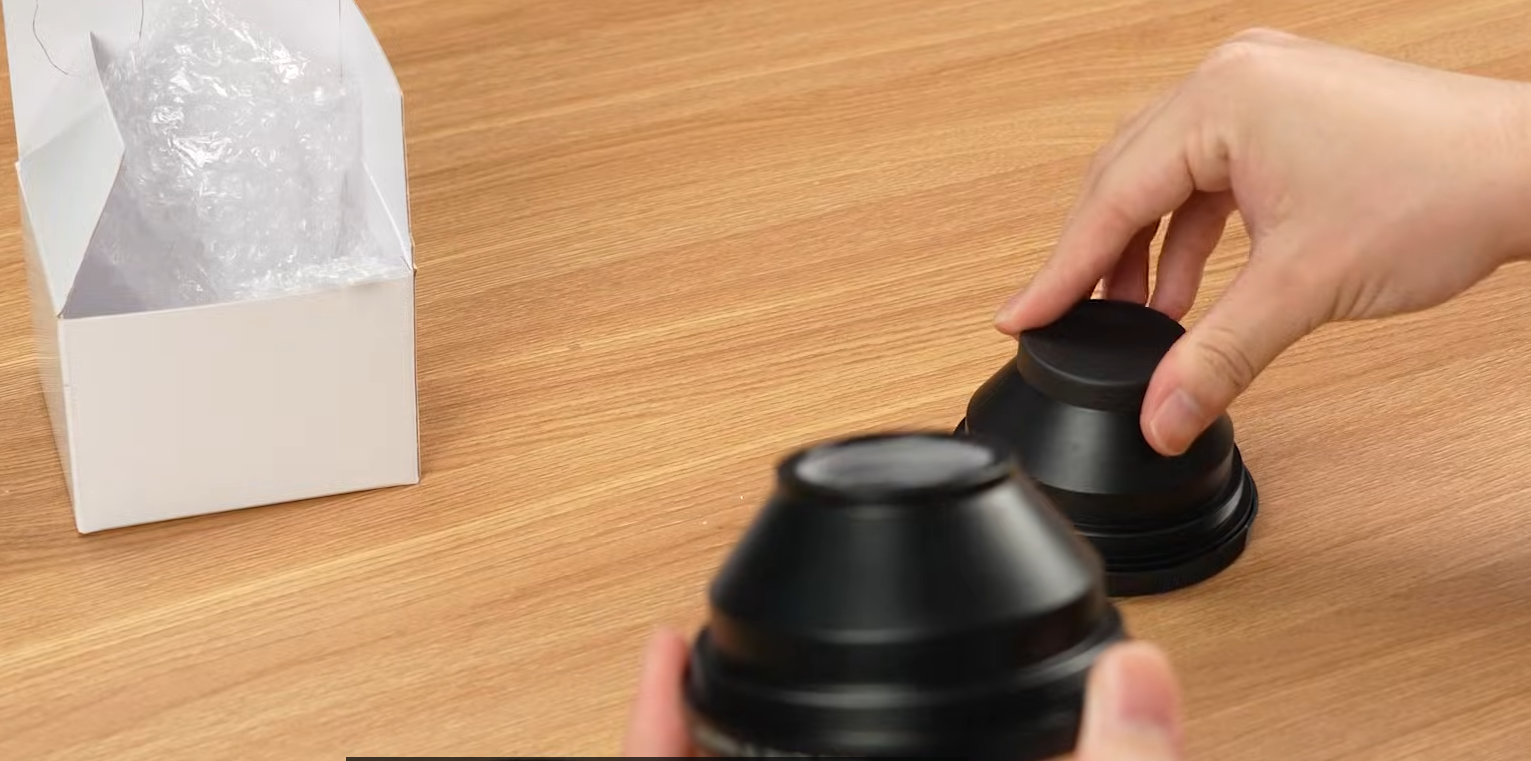

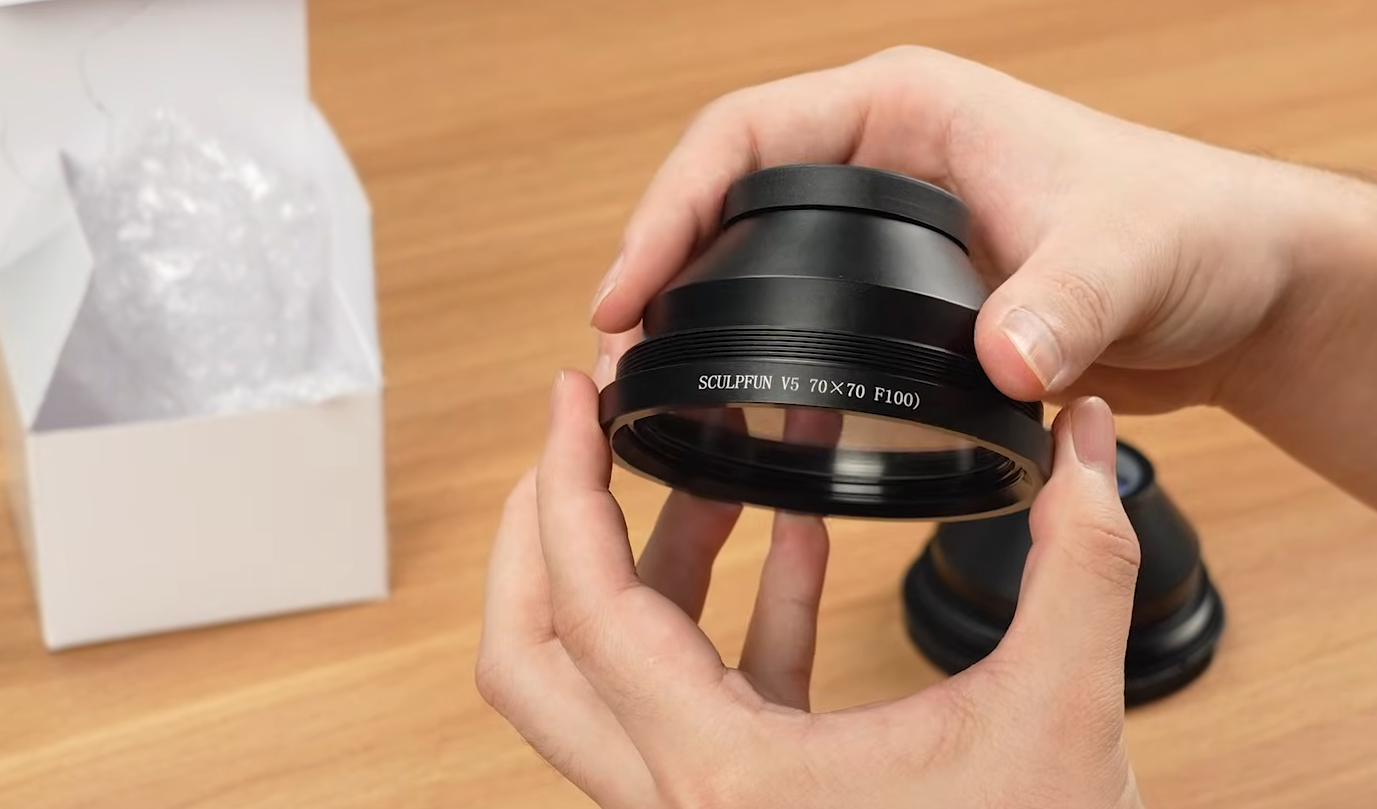

    取出70mm场镜，注意将保护盖卸下并装到150mm场镜上

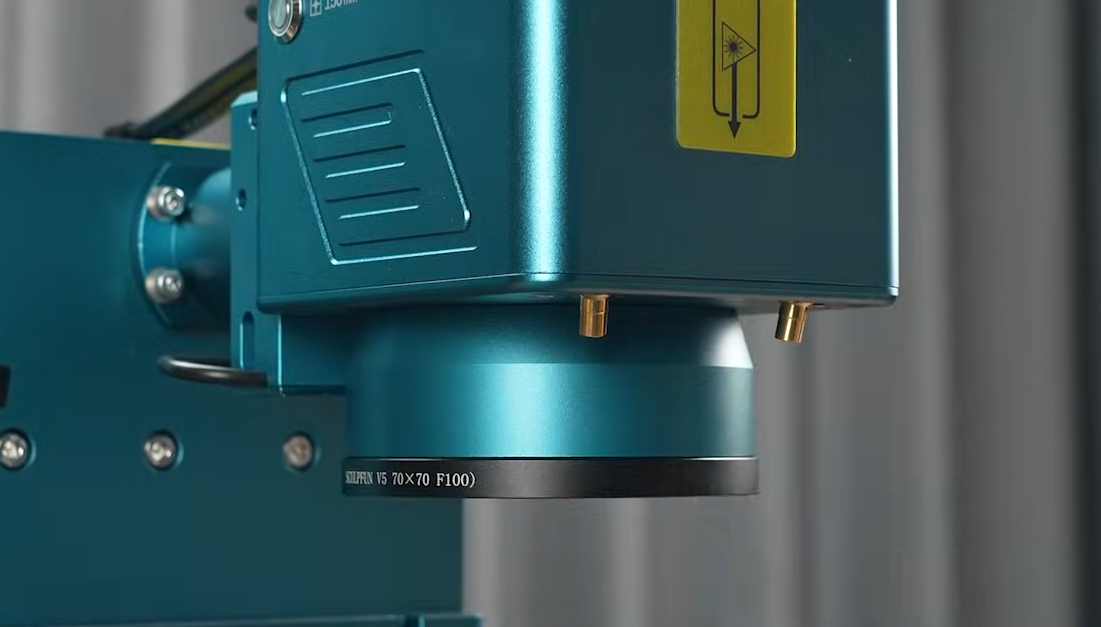

    安装70mm场镜




    点击左下角水晶内雕


    进入界面后，点击右侧，导入素材。可以选择导入stl文件或obj文件。

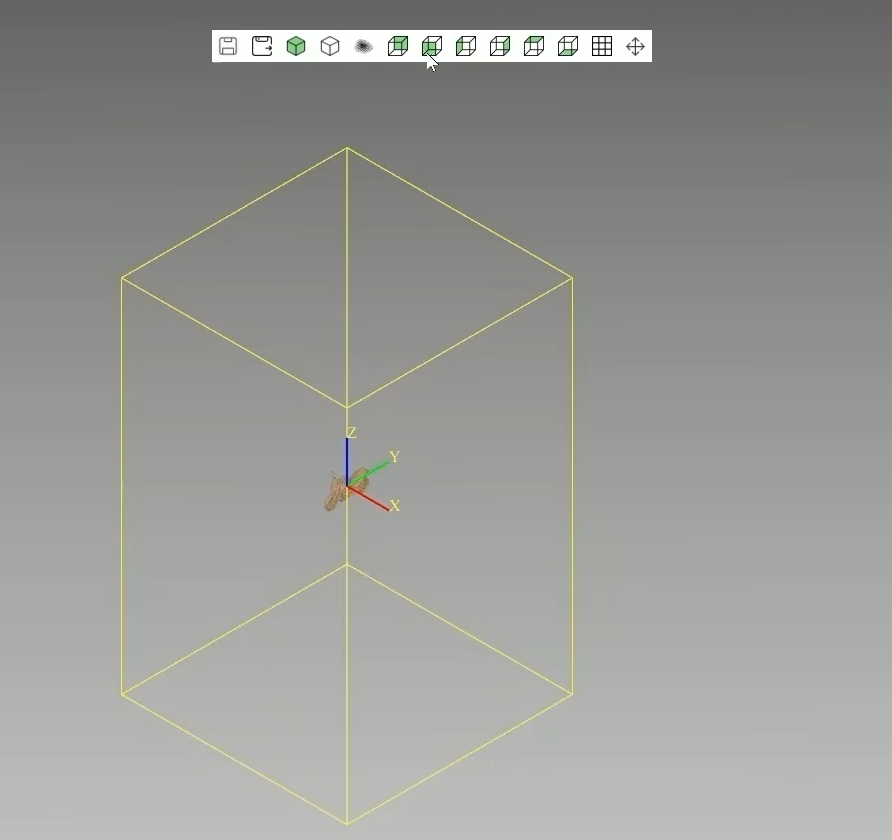

    切换至正面视角方便调整模型位置。鼠标左键为转动视角，鼠标中键滚动为放大缩小视图，鼠标右键为拖动视图。


    设置水晶尺寸，调整模型位置参数，将模型放置到需要的位置。


    进行雕刻参数的设置；点击高级设置进入更详细的设置界面。

    设置参数，该参数是基于实验室条件下测试所得，仅供参考，参数可能会因所使用耗材不同而有所改变。关于参数的解释请参考V5进阶教程-内雕教程。

    调整完成后点击确认保存参数。

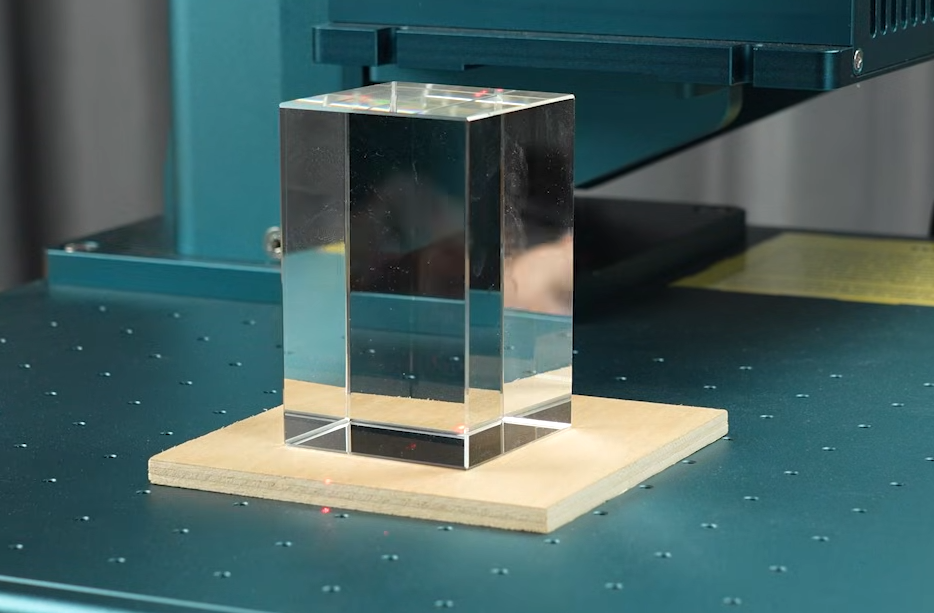

    放置垫板。进行水晶内雕时，不同场镜的焦距存在微小差异（可能相差几毫米），使用垫板垫高约 3～5mm，可防止激光穿透水晶打坏底板。

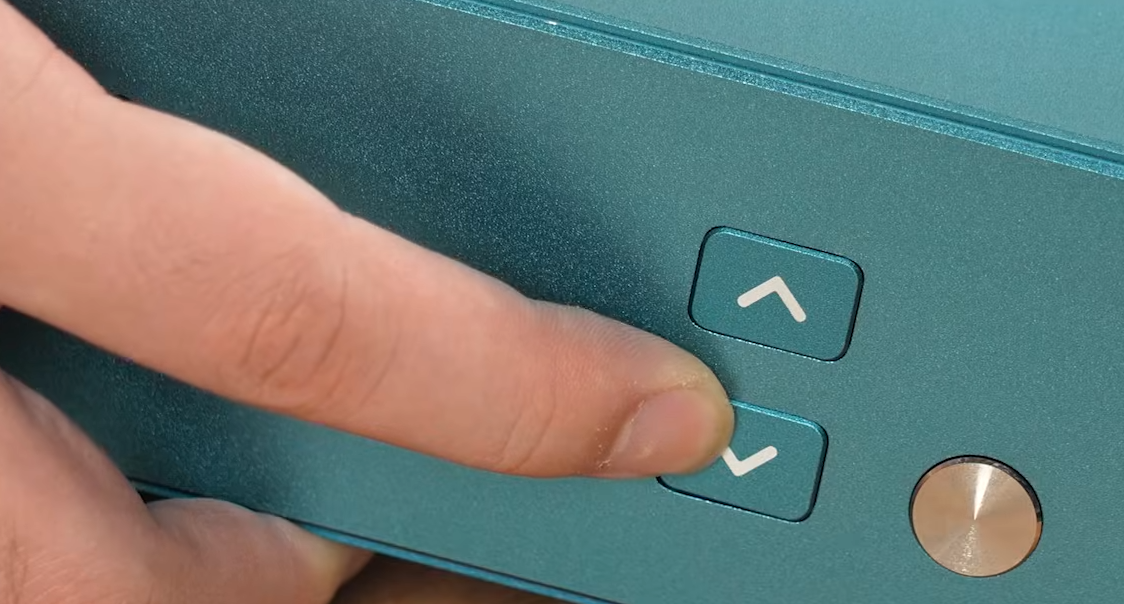

    打开70mm场镜对焦激光，通过按键控制z轴移动，进行对焦。




    点击预览，此时调焦片上将显示预览位置；将水晶放入框内。




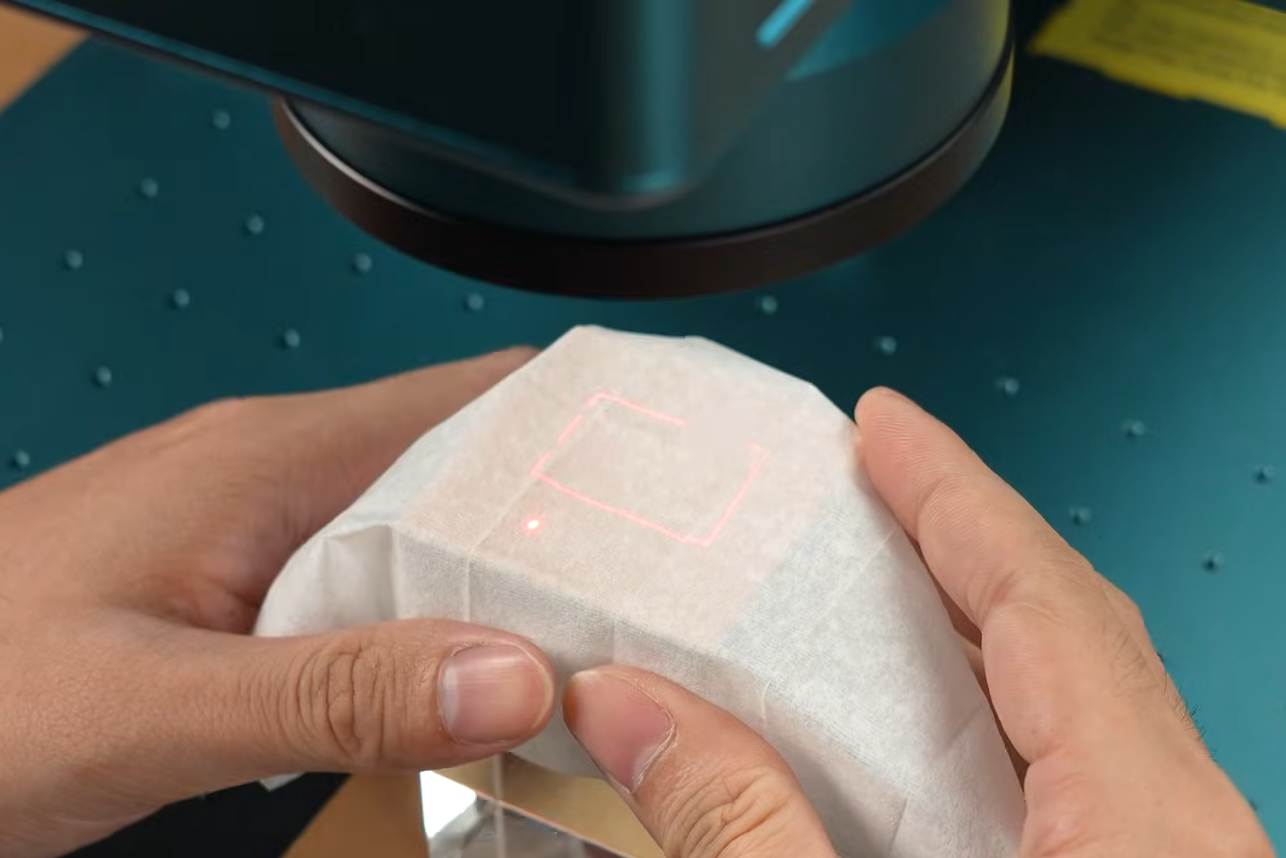

    为了保证雕刻效果，你可以那一张白纸或者软布，放在水晶上方，这样将更好的观察水晶的雕刻位置。将水晶上的预览边框保持在水晶中心位置。



    点击雕刻，开始雕刻










  • V5 开箱安装使用教程

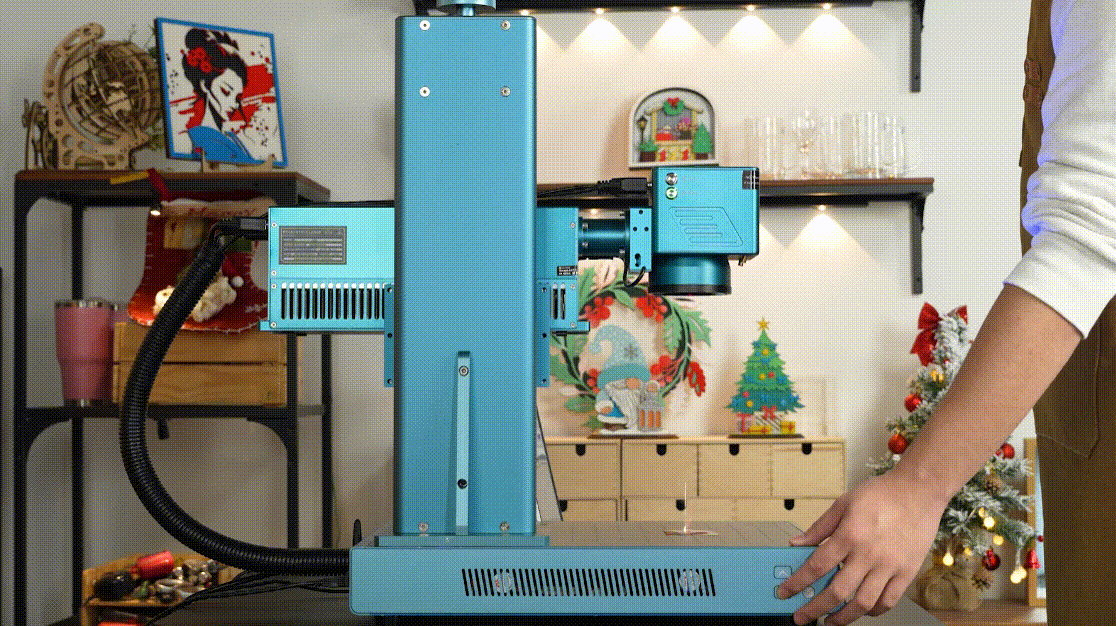

    V5开箱安装使用教程

    视频版

    文字版

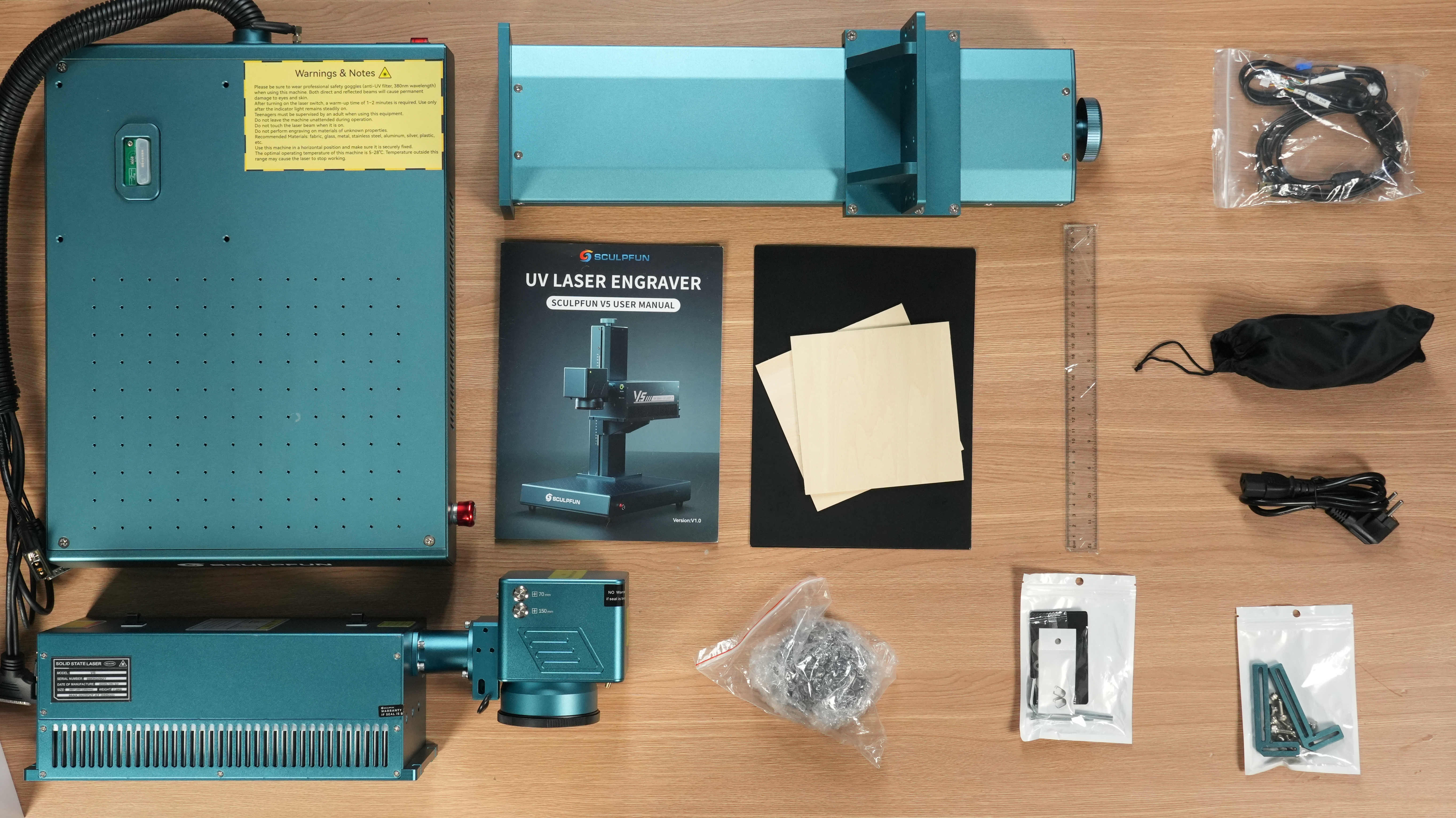

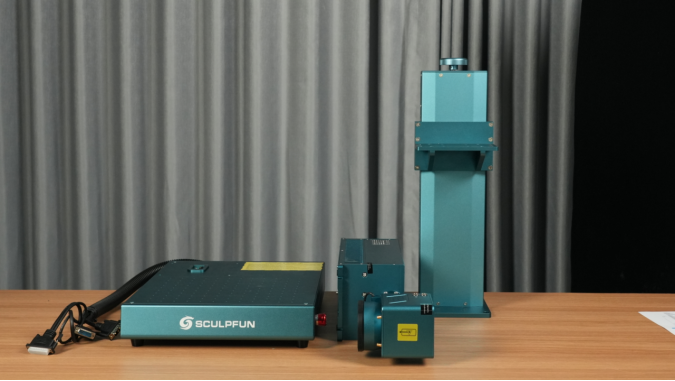

    配件展示

    底座组件*1

    升降立柱*1

    紫外激光器*1

    70*70场镜*1

    150*150场镜*1

    水平仪*2（分开发货）

    工具包*1（2.5mm、4mm、5mm扳手、狗牌*2）

    U盘*1

    加密狗*1

    定位条*2

    螺丝包*1（M3\M5\M6 各4个）

    电源线*1

    数据线*1

    扩幅线*1

    旋转模块转接线*1

    说明书*1

    护目镜*1

    透明尺*1

    调焦片*5

    椴木板*2

    校正纸*5

    水晶立柱*2


    产品安装

    安装立柱

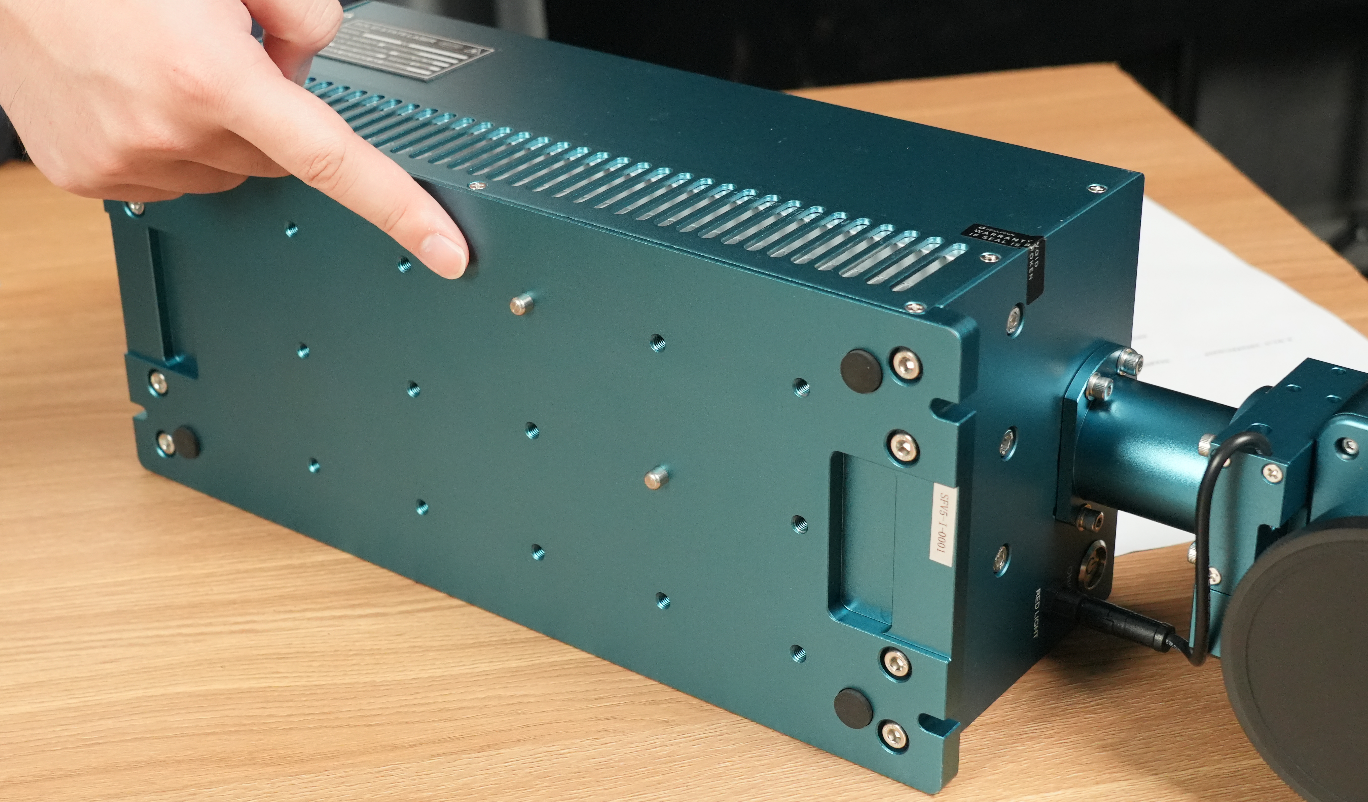

    拿出底座、立柱和激光器


    安装立柱，注意立柱底下的槽位，立柱刻度朝向正面

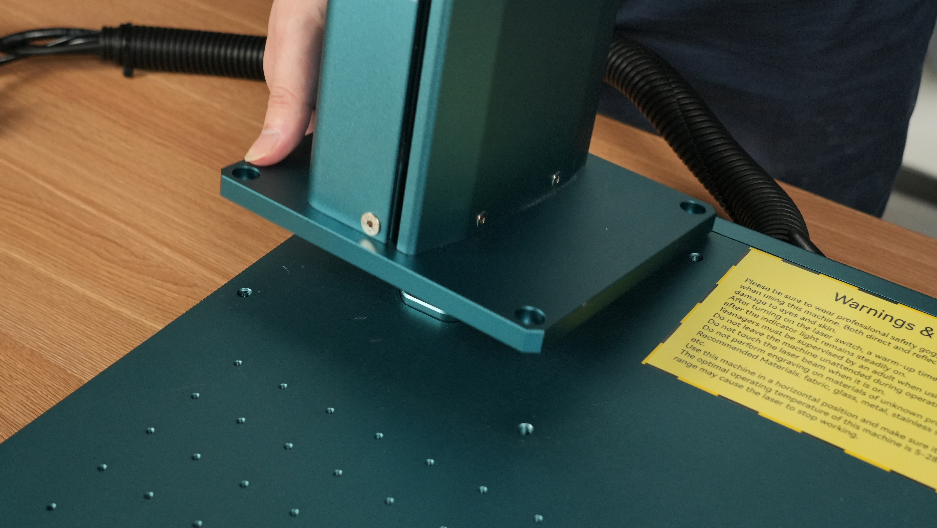

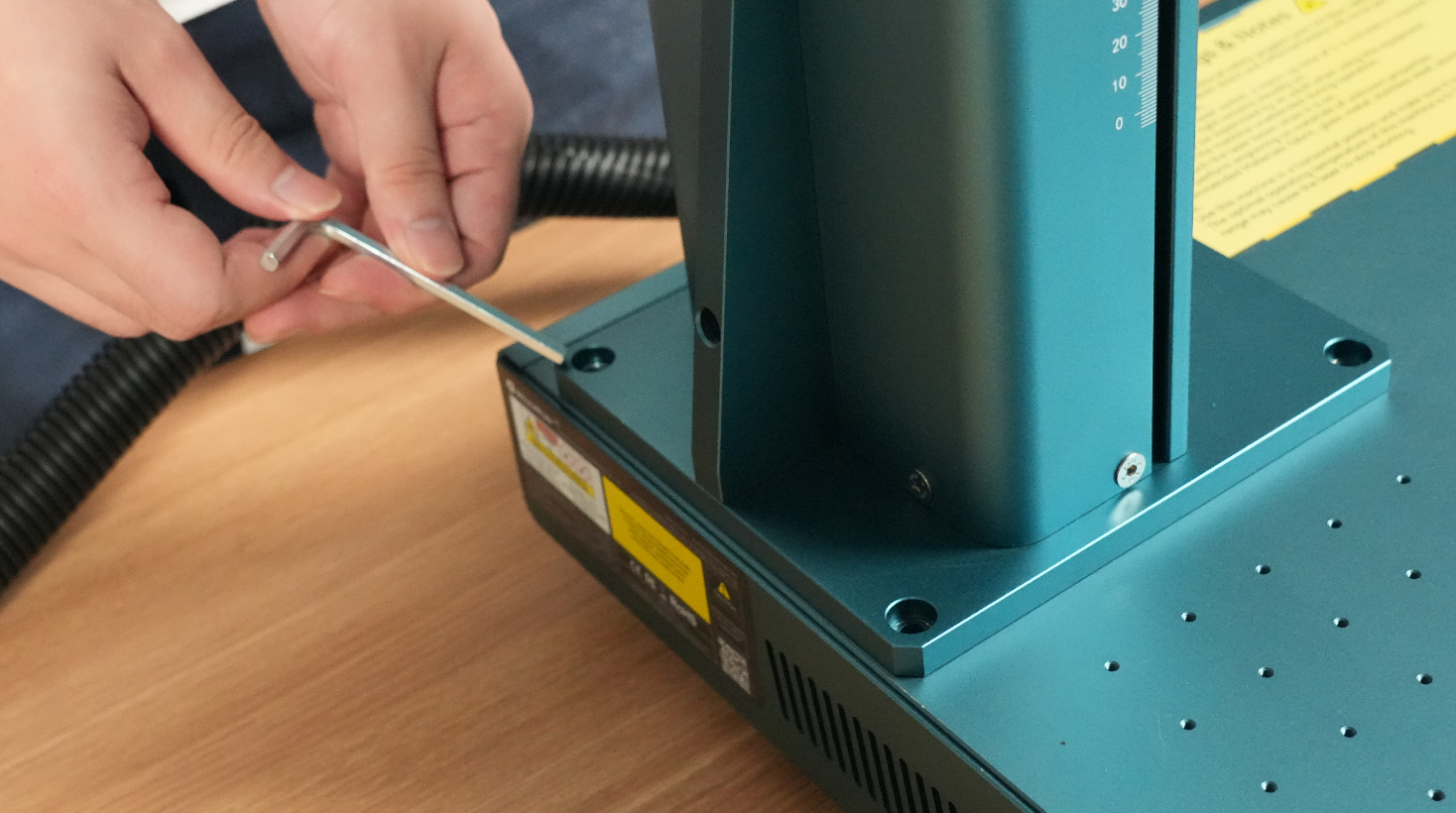

    使用M6螺丝，将立柱固定在底座上


    安装激光器

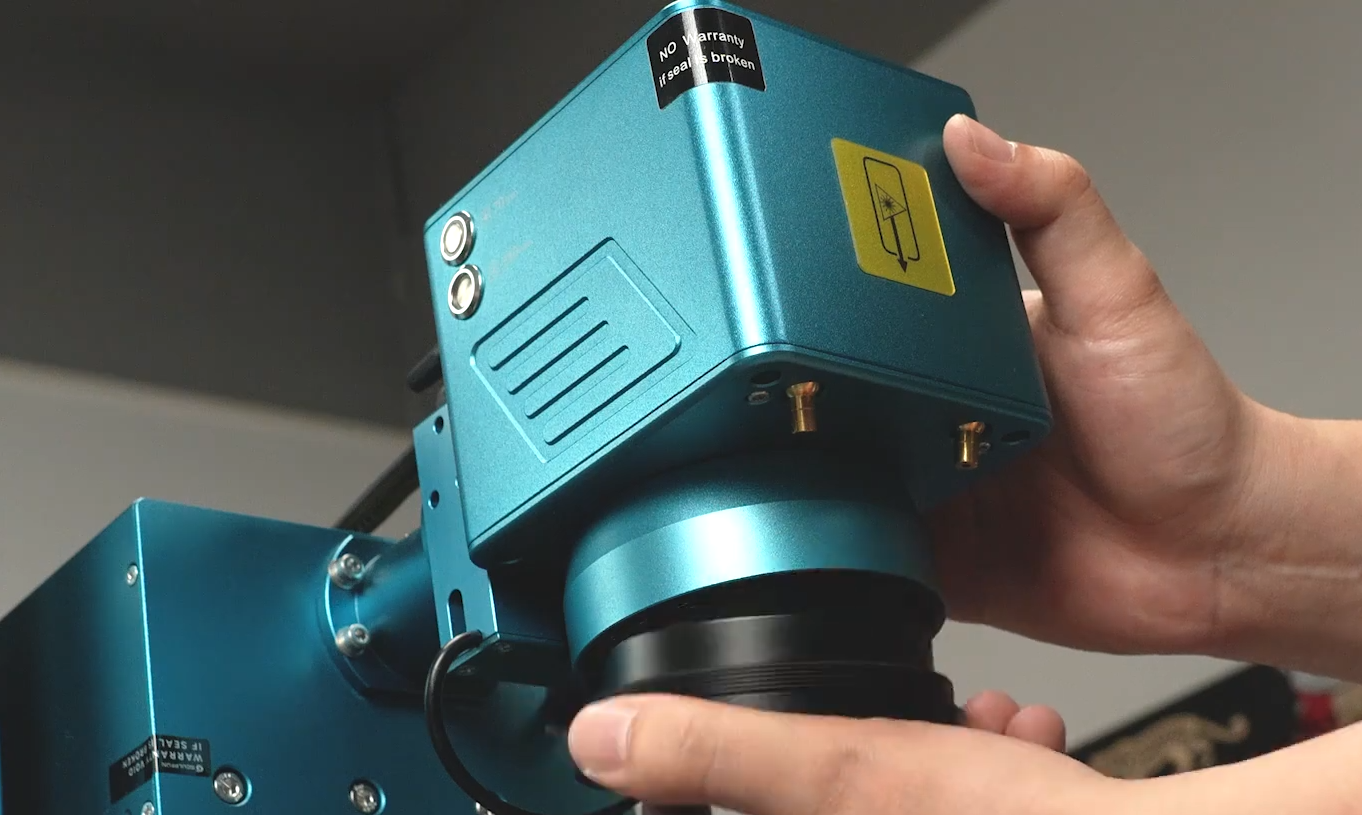

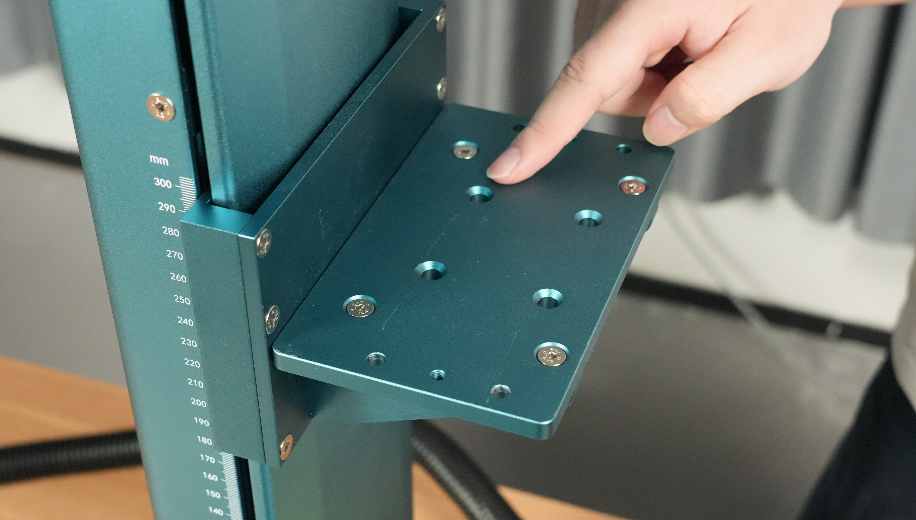

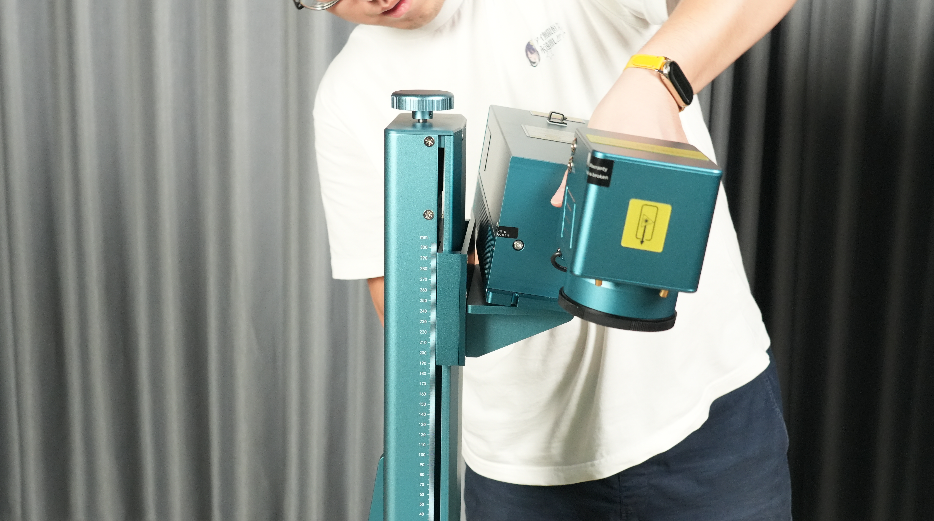

    将激光器安装在立柱上，注意激光器插销的位置与立柱孔位对齐

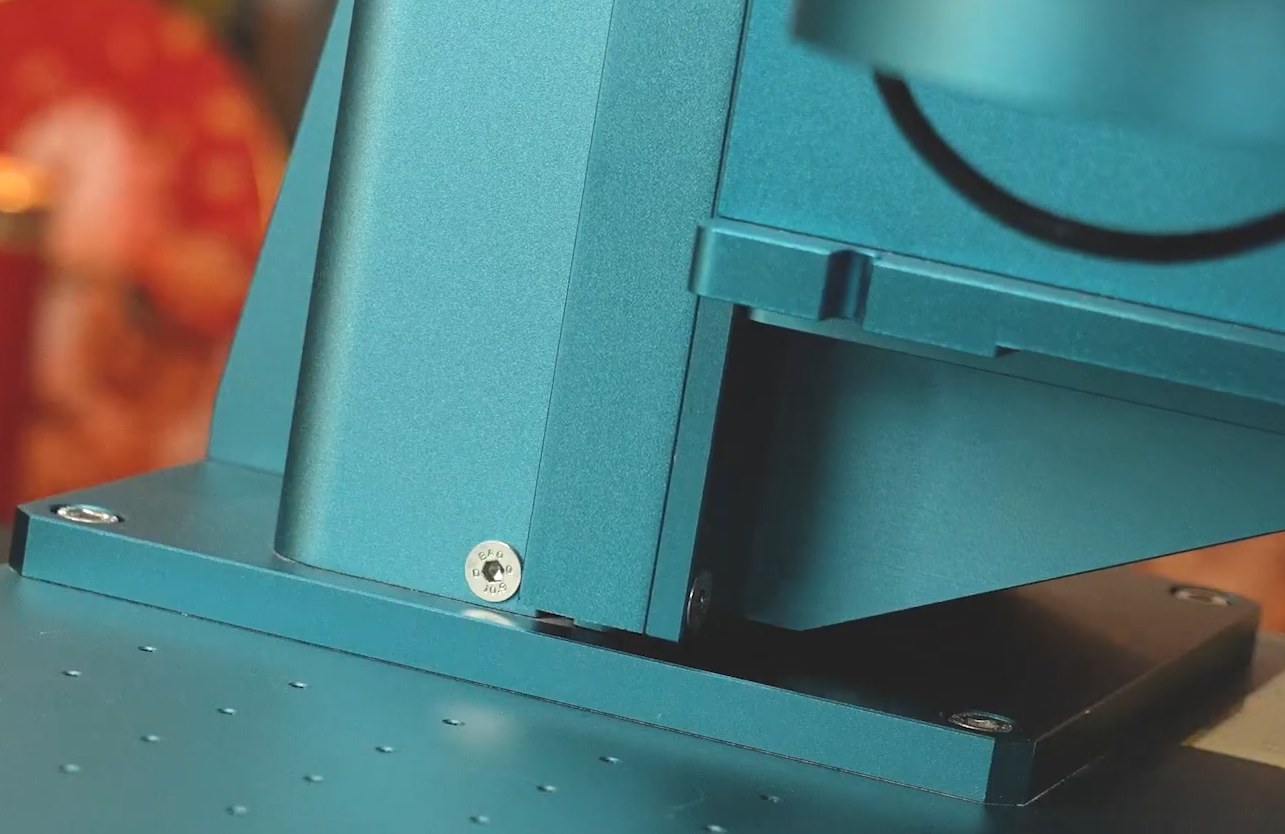

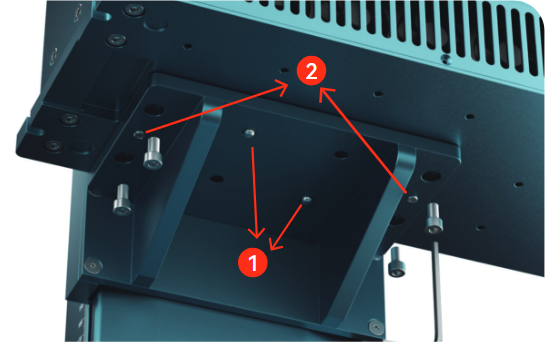

    使用M5螺丝，连接激光器和立柱平台，为了方便调平，暂时不拧紧


    激光器调节

    机器需要调整激光器与底座，使其保持平行。

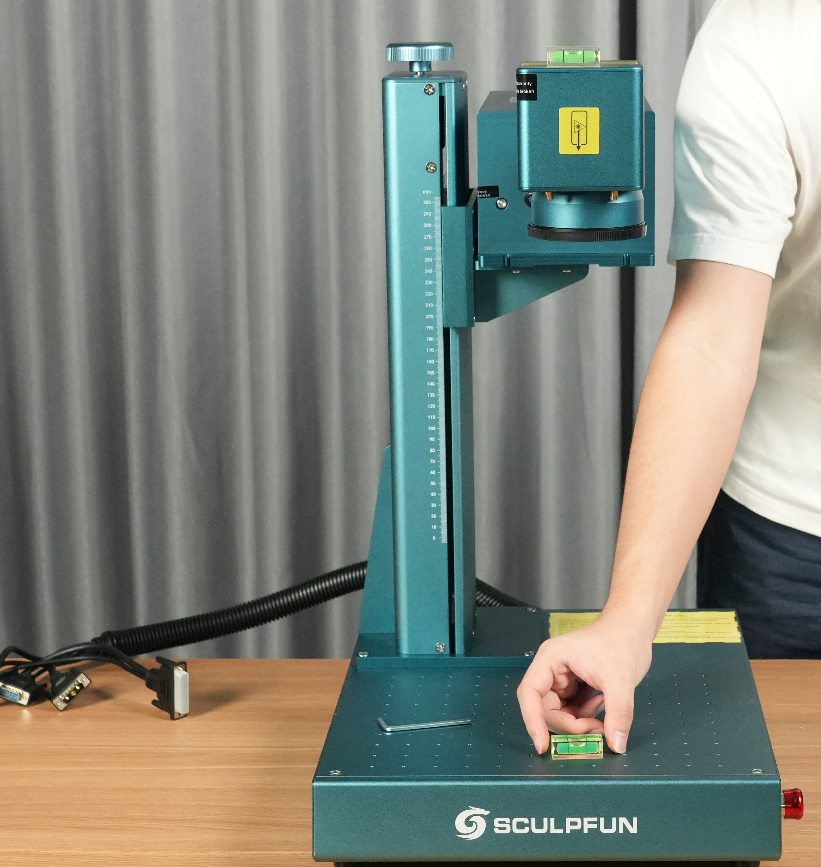

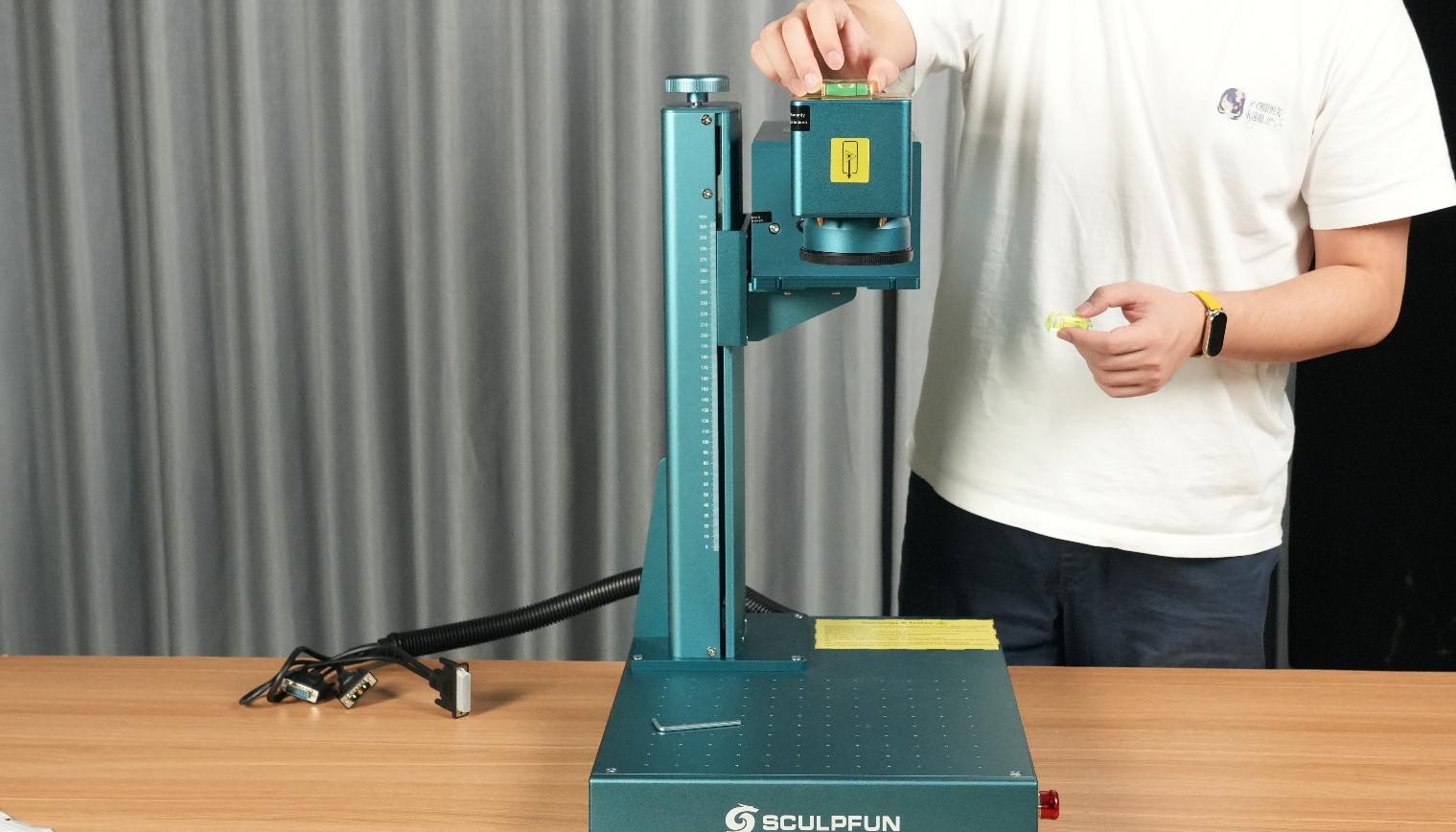

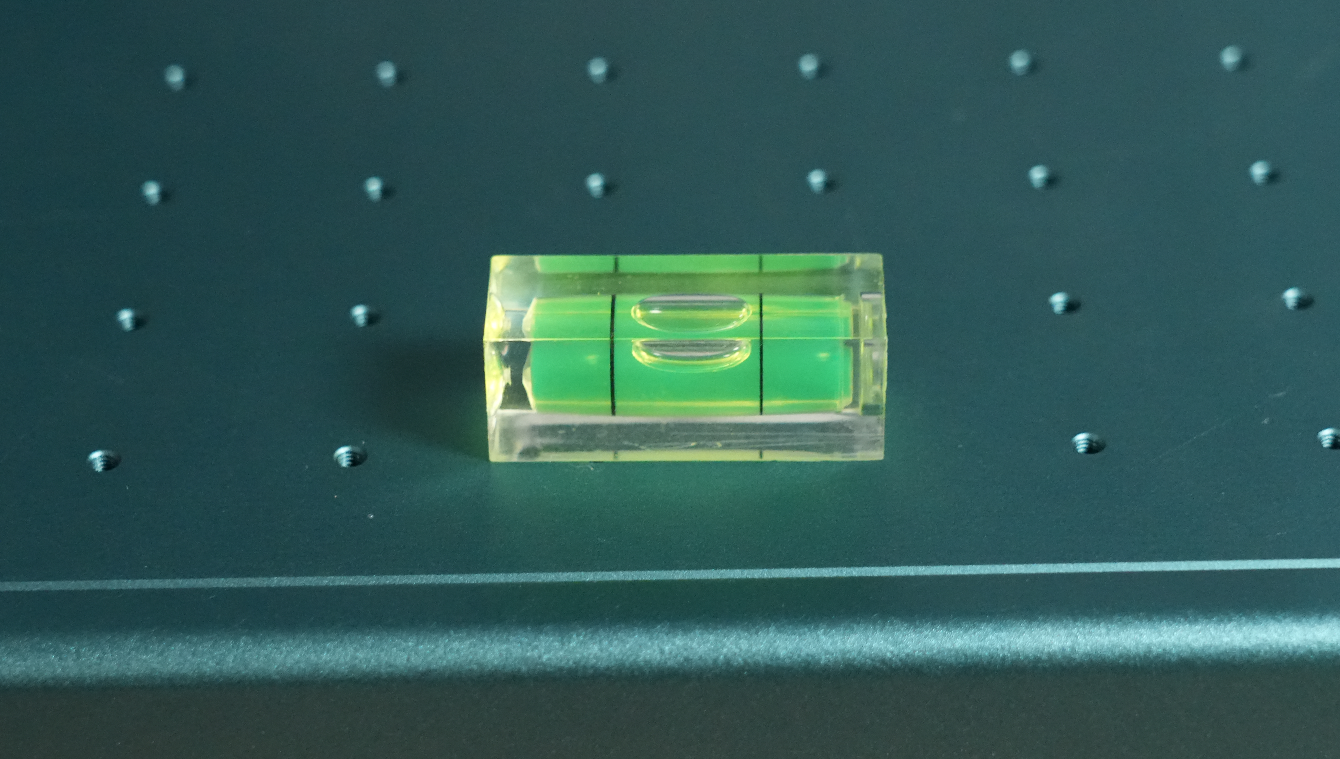

    拿出另一个包裹内的水平尺，将其中一个放置在激光器上，另一个放置在底座。

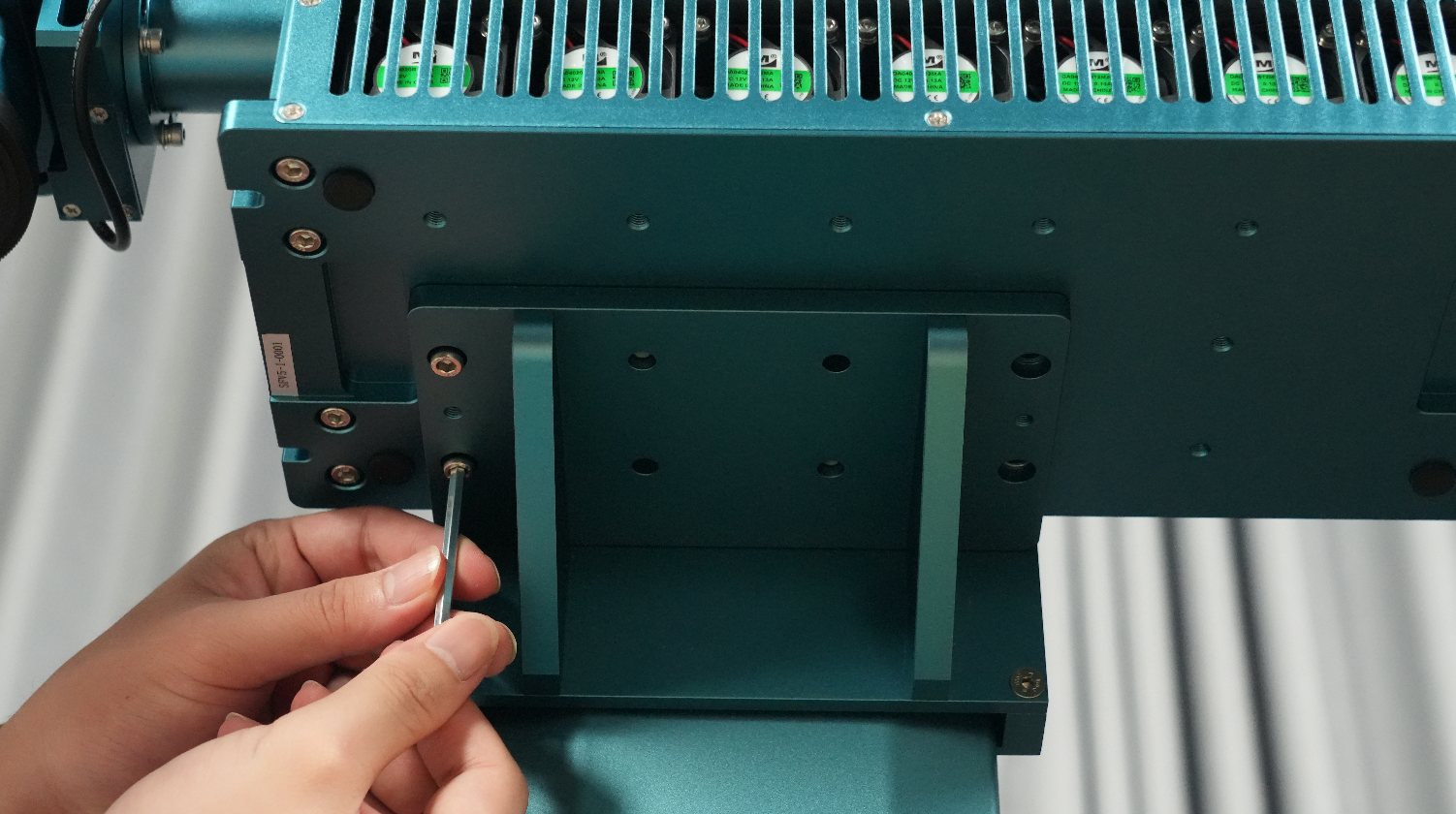

    调节螺丝2，调整激光器的前后角度，保证两个水平尺平行，此时激光器与底座平行




    拧紧M5螺丝


    线材连接

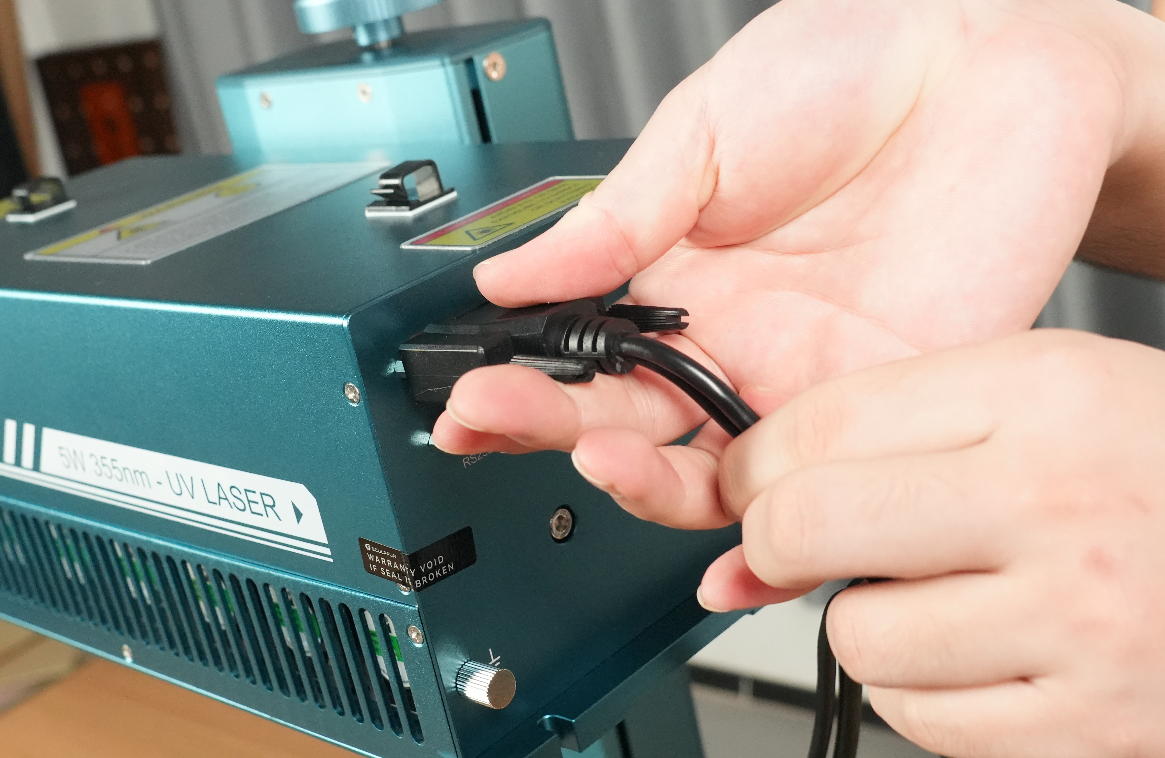

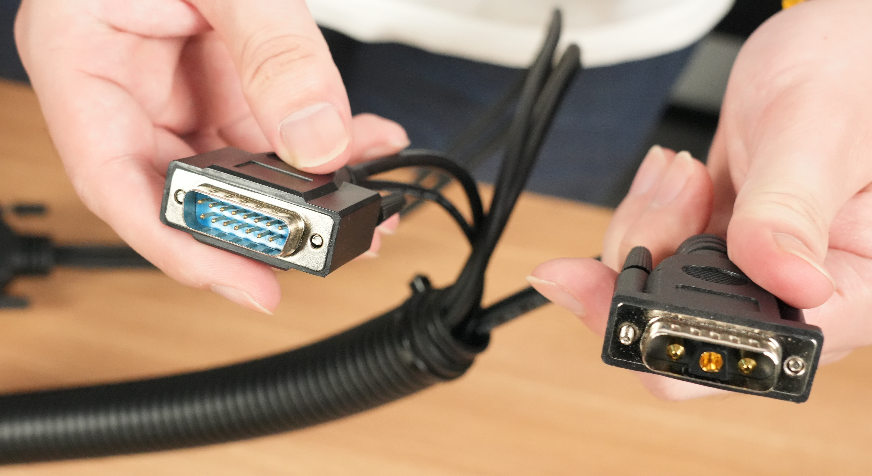

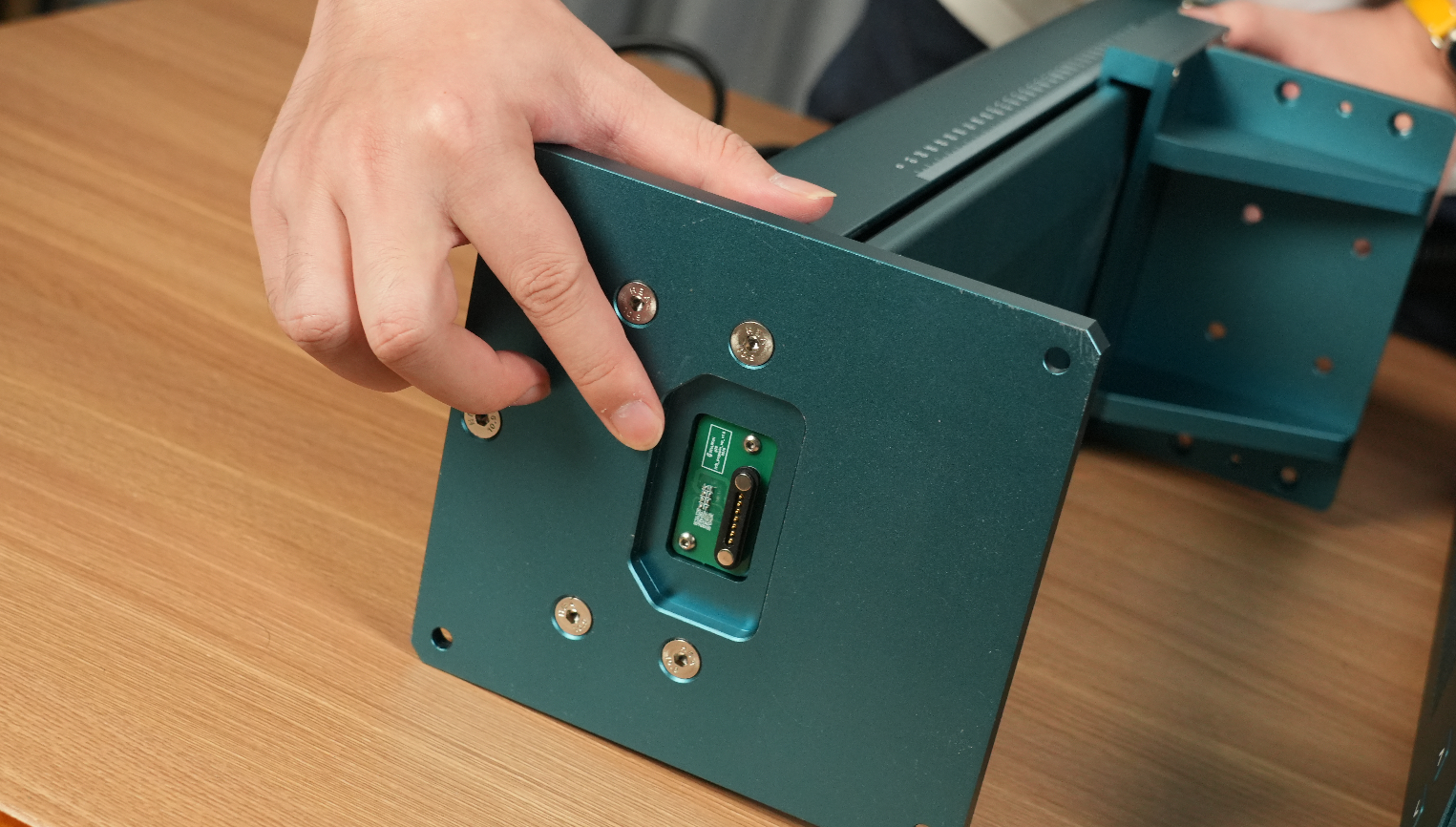

    拿出底座线缆，区分端口后插入

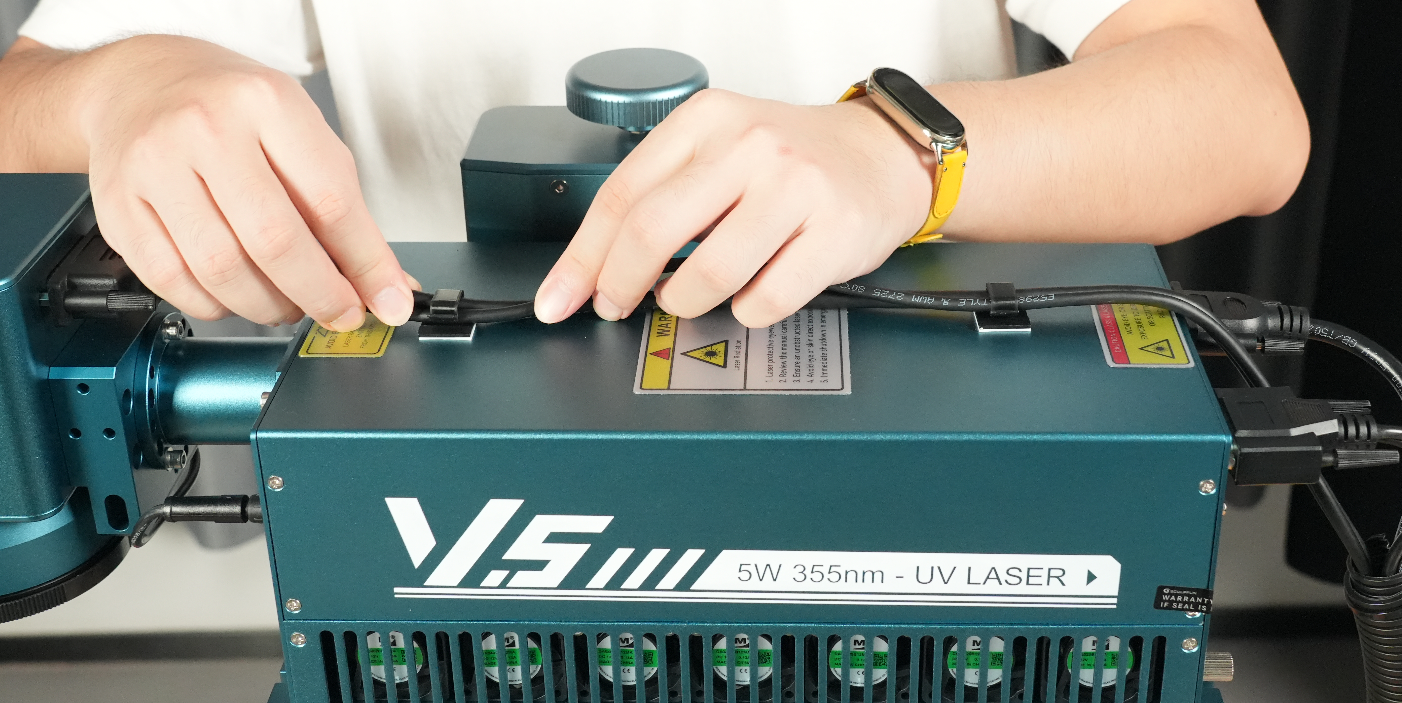

    整理线材

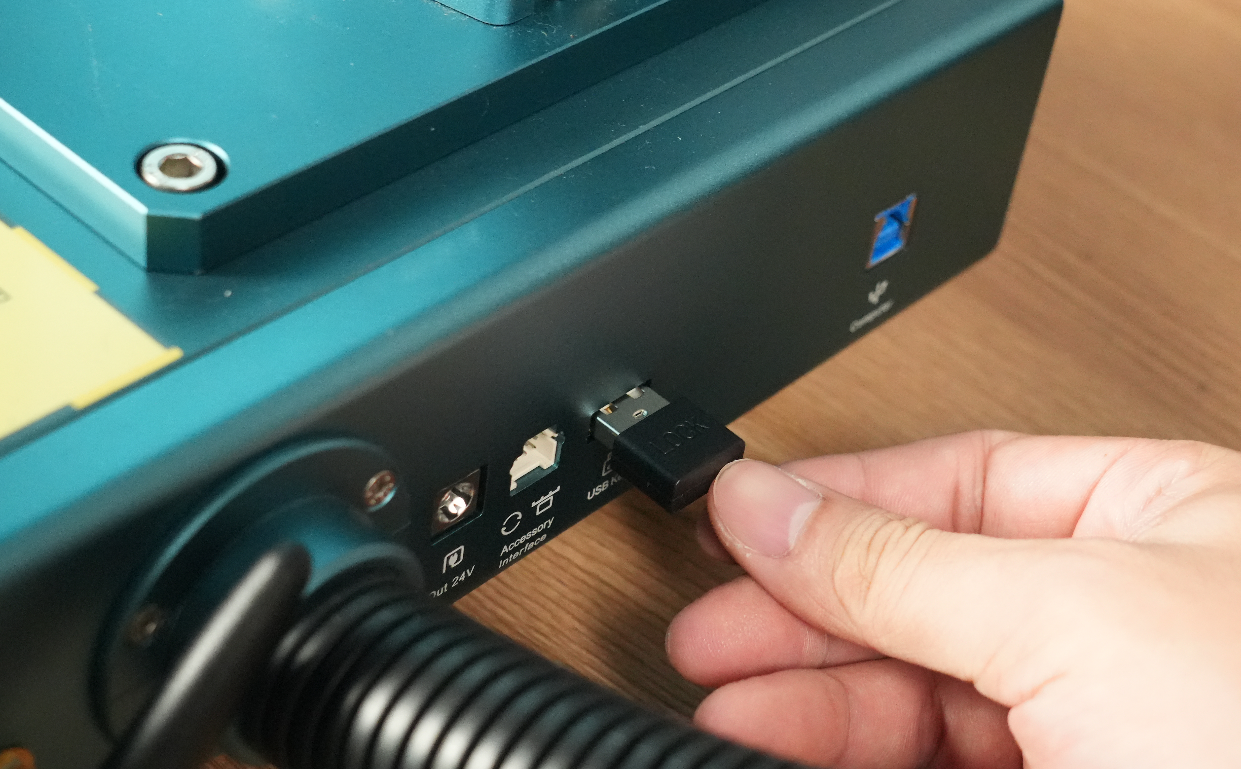

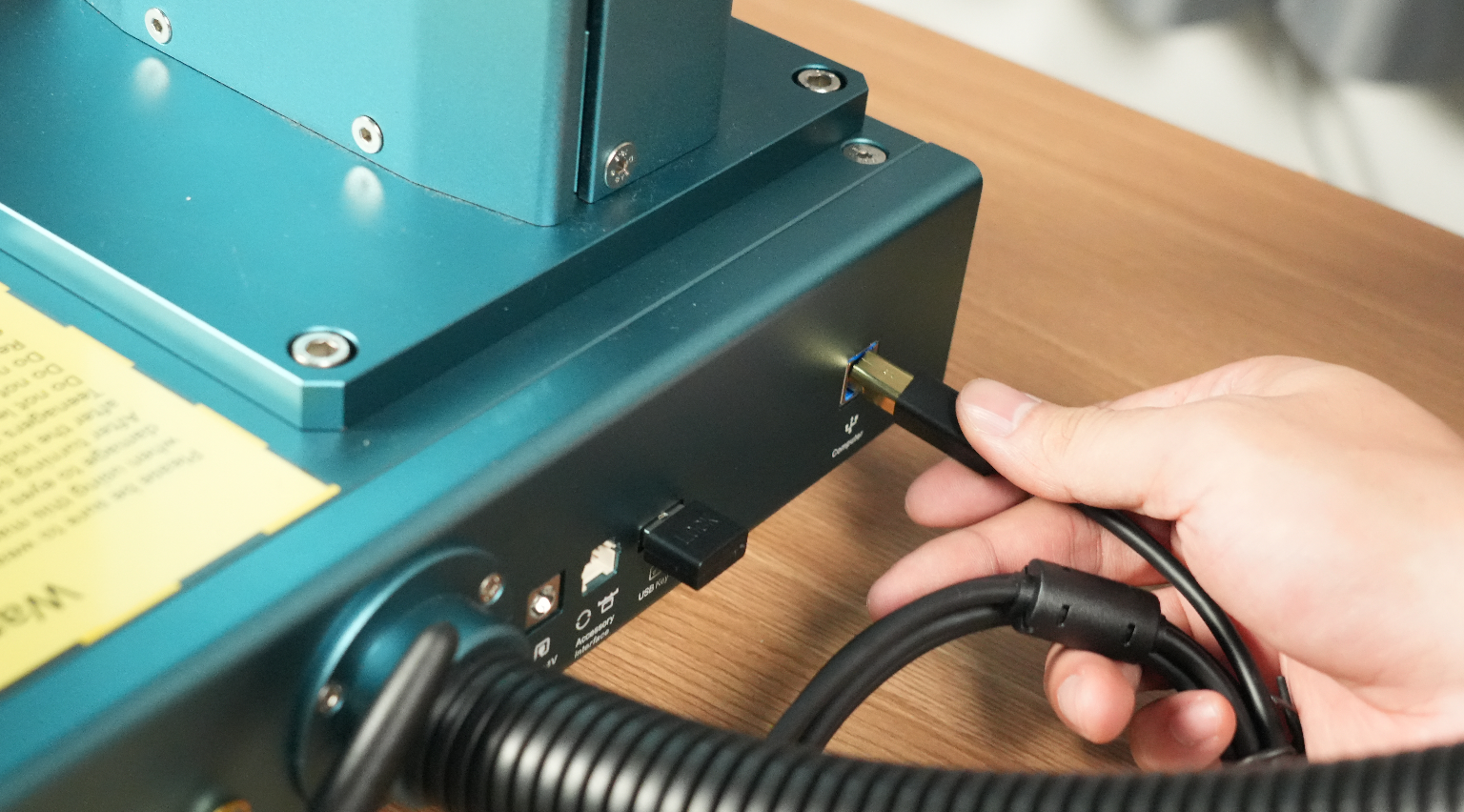

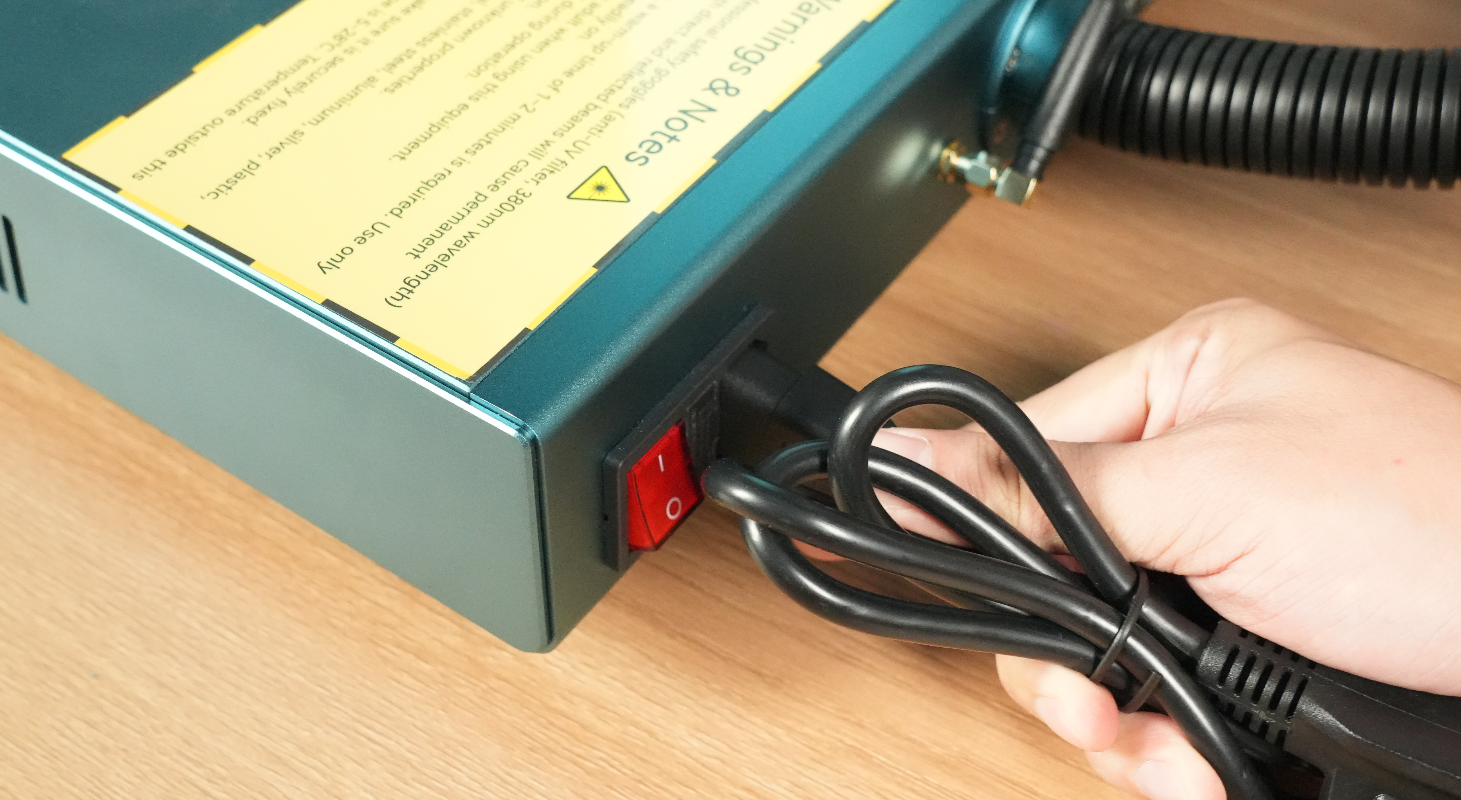

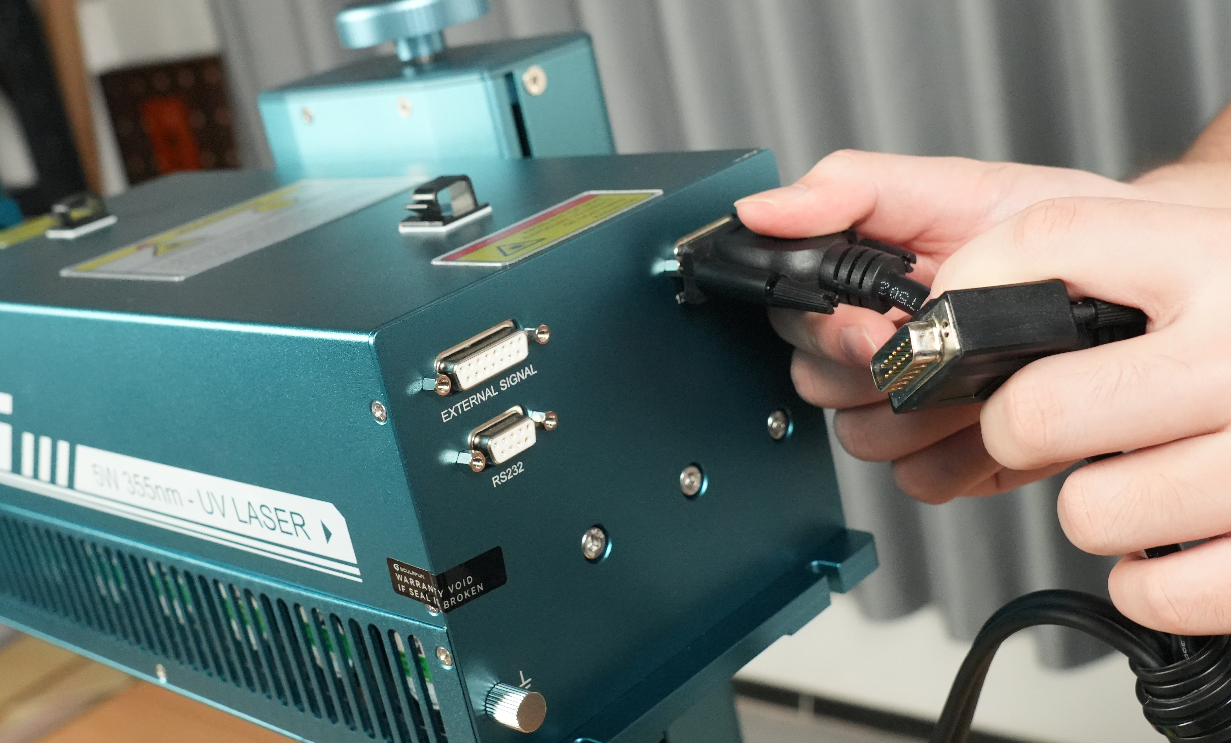

    连接底部线材和接口，电脑连接数据线




    打开机器

    取下机器场镜的保护盖，150mm场镜默认安装在激光器上

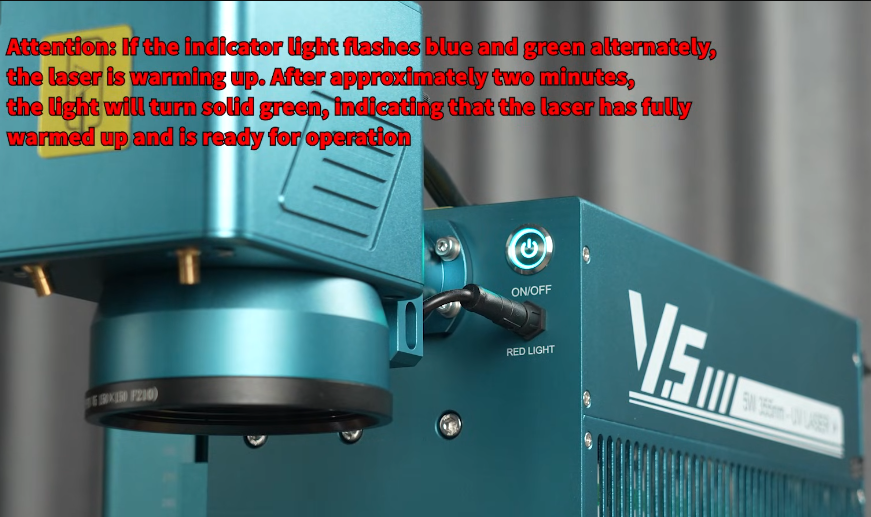

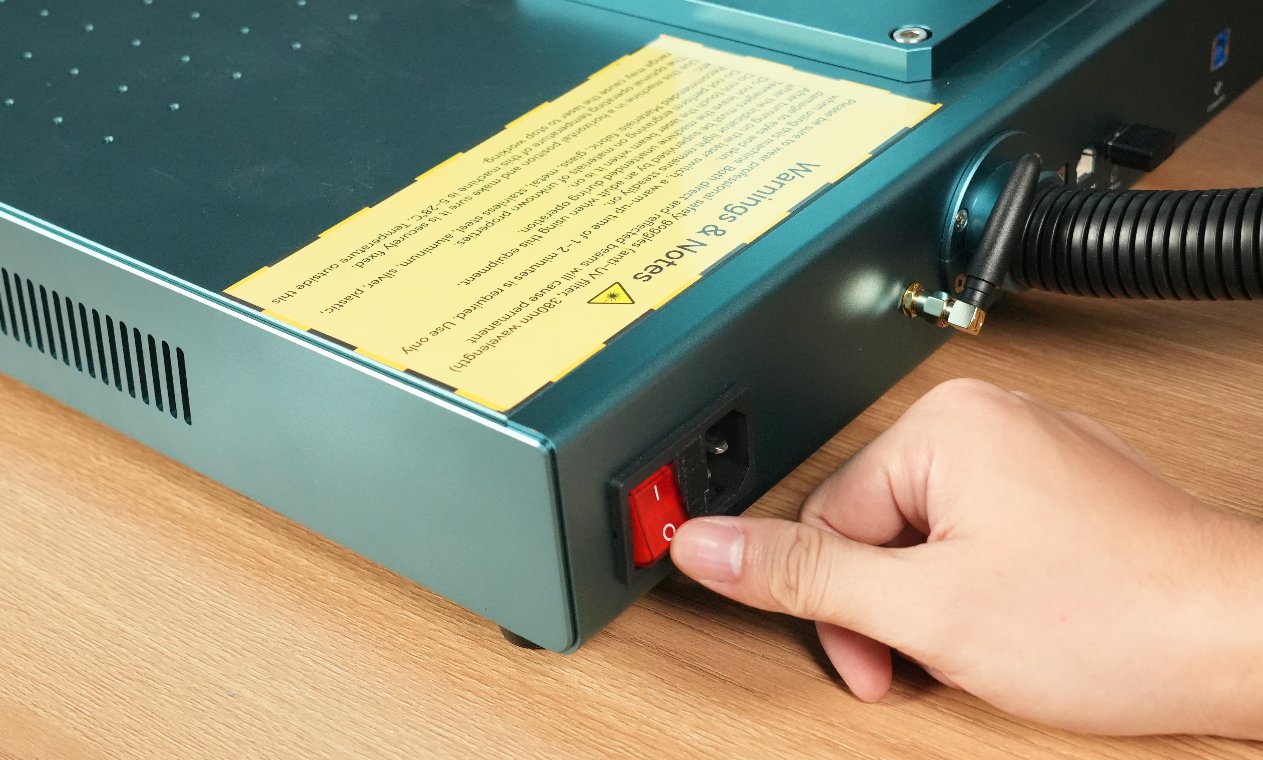

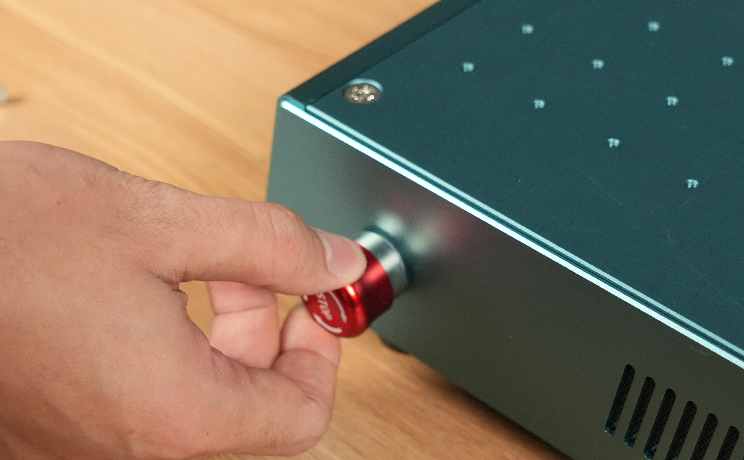

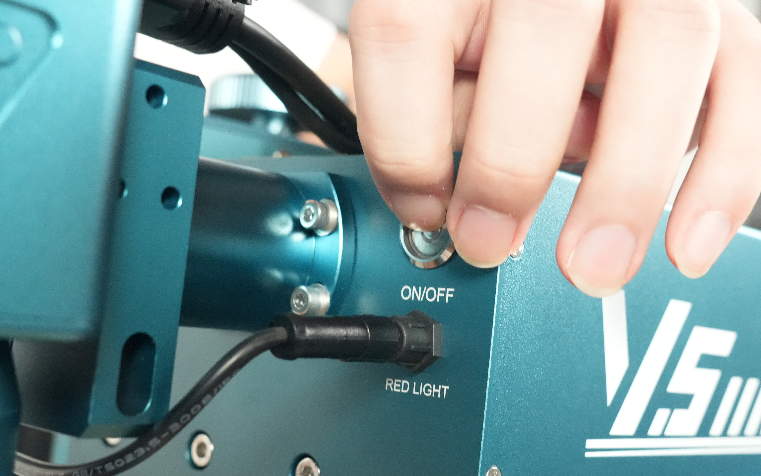

    打开急停开关，打开电源开机，按下激光器电源开关。

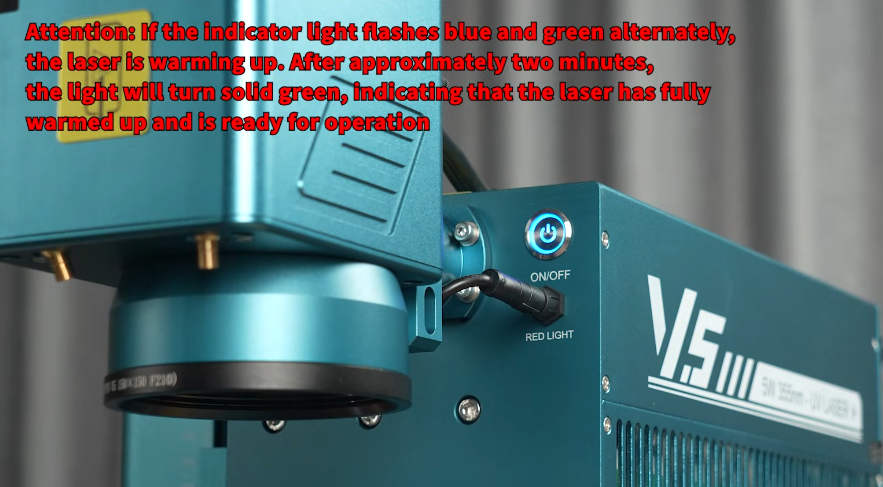

    激光器开机后，指示灯蓝绿色交替闪烁，代表激光器正在预热，等待两三分钟后，变为稳定的颜色，代表激光器预热完毕，此时可以正常使用。
