iAP 气泵套件
视频版
文字版

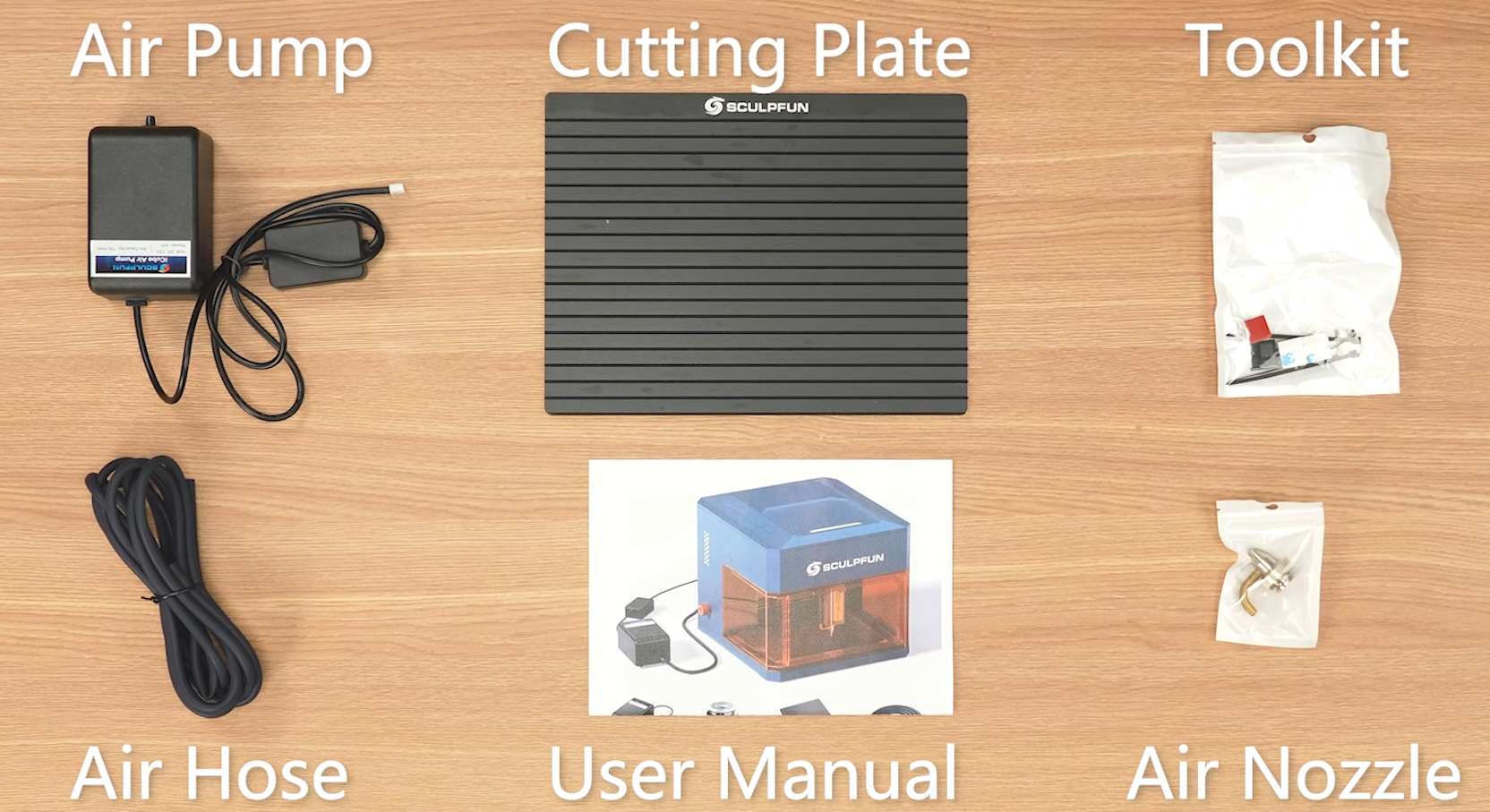

包装清单
套件包含气泵、气管、空气辅助喷嘴、气嘴垫圈及线扣等，详见下图。
安装使用

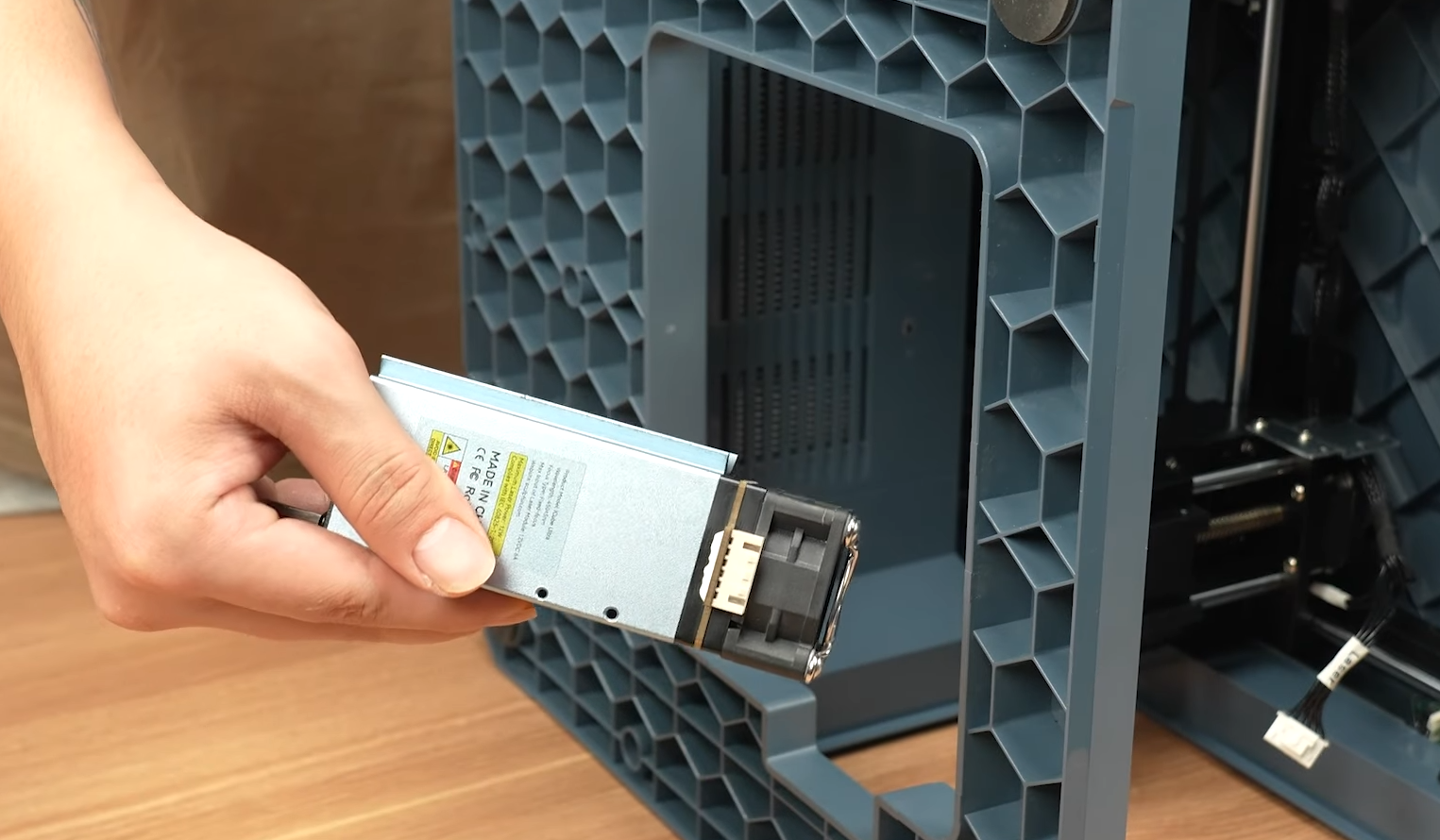

1. 取出蓝光激光器。
2. 卸下防尘罩。

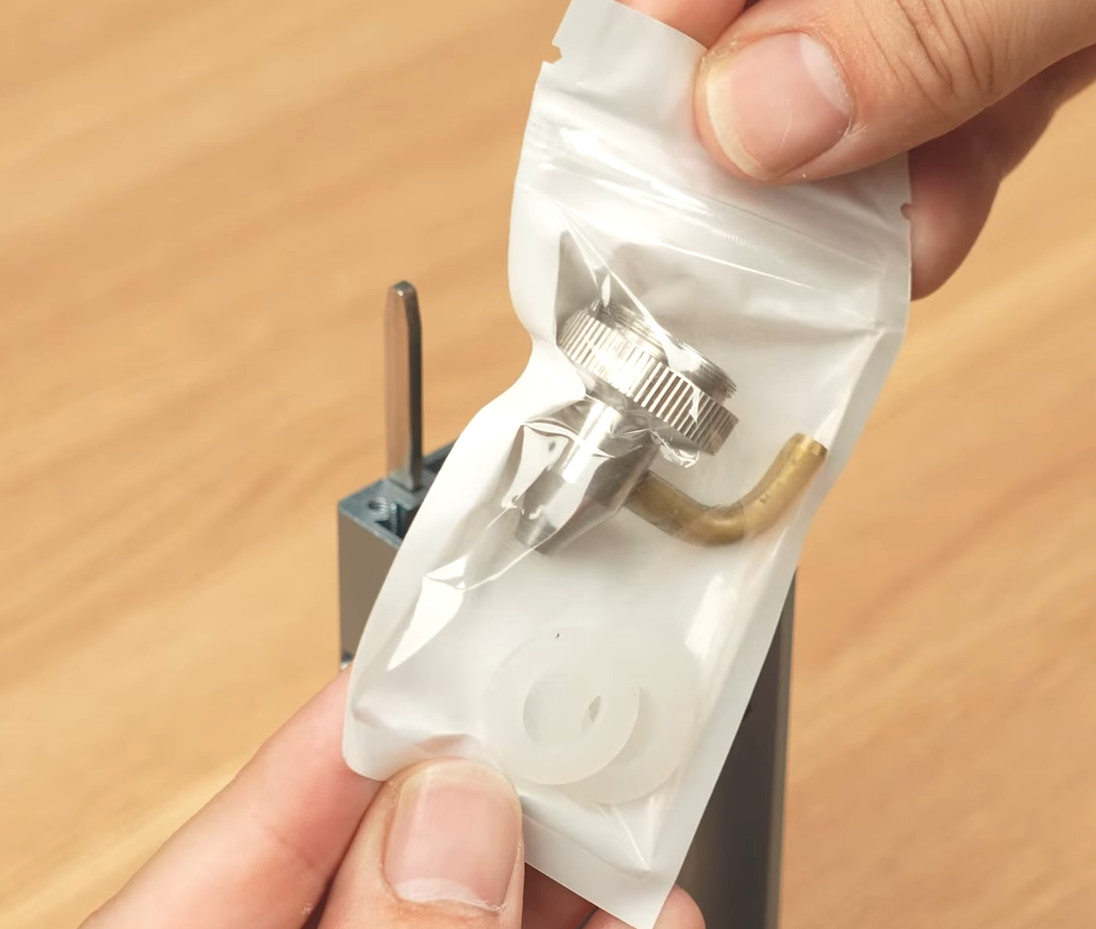

3. 找出空气辅助喷嘴。

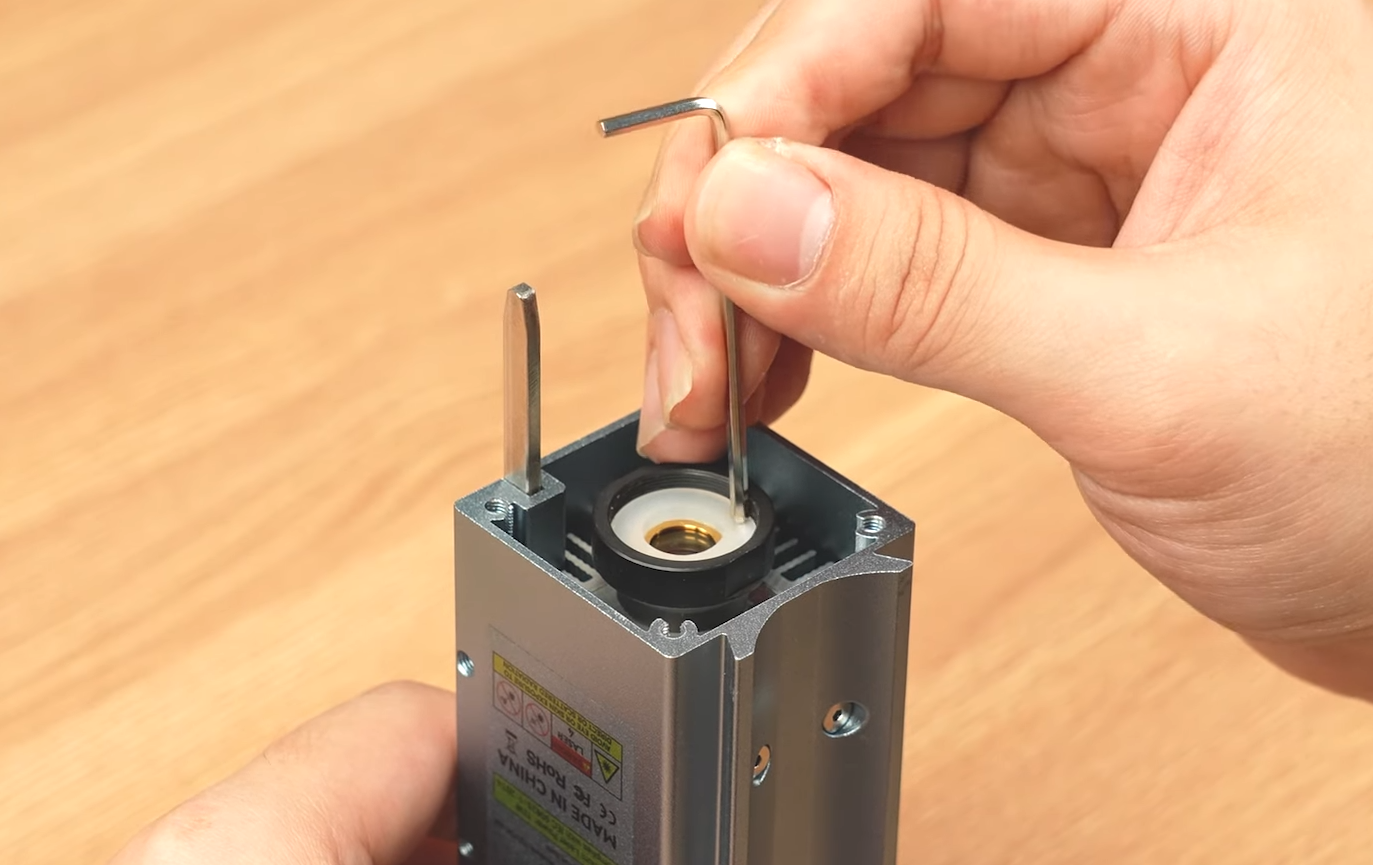

4. 安装气嘴垫圈。

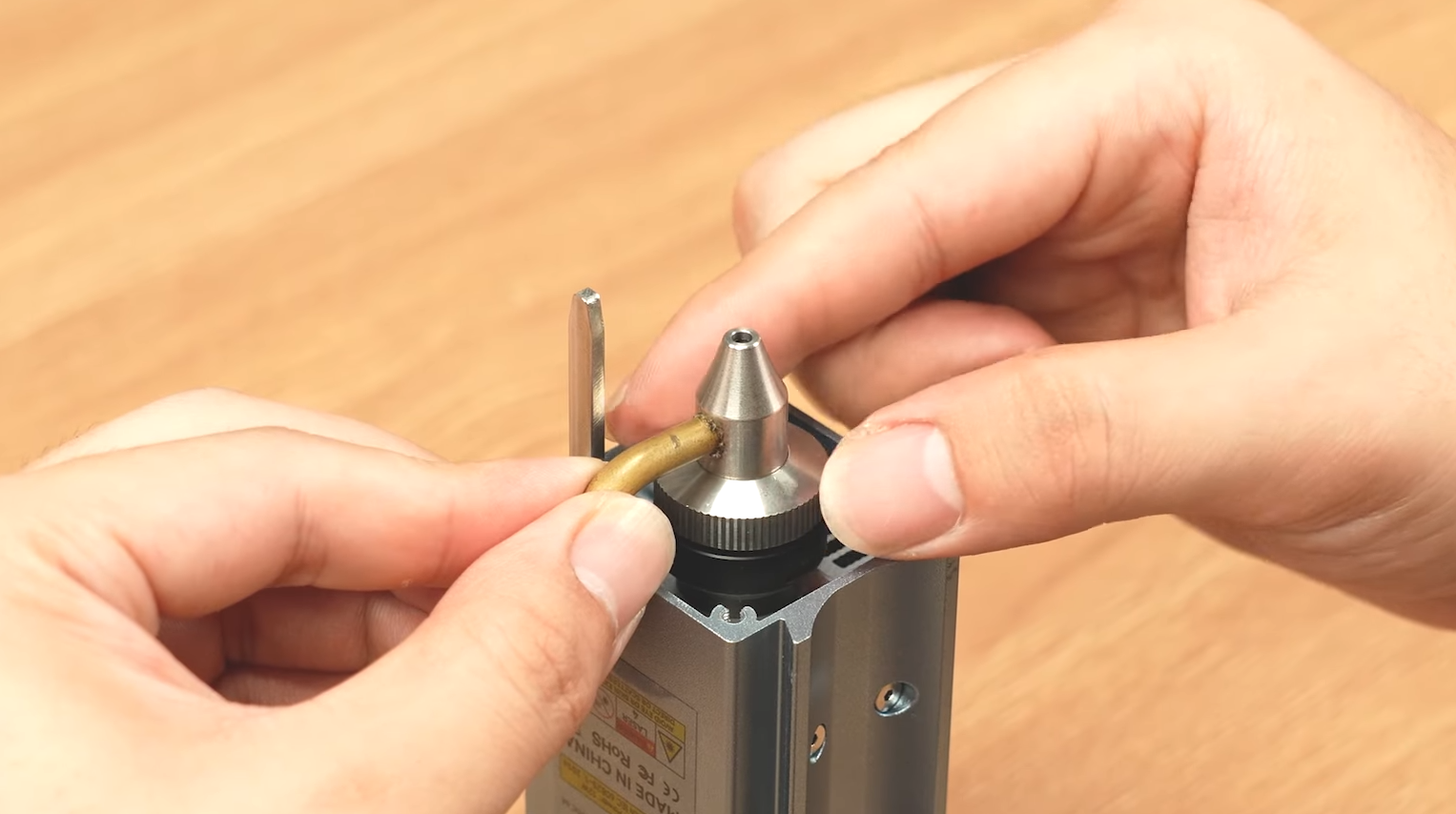

5. 安装气嘴。
6. 取出 iCube Ultra 机器，拧下螺丝打开顶盖。
⚠ 注意：机身前方有接线，需从后方打开顶盖，避免扯断内部连接线。
7. 断开连接线，取出顶盖。

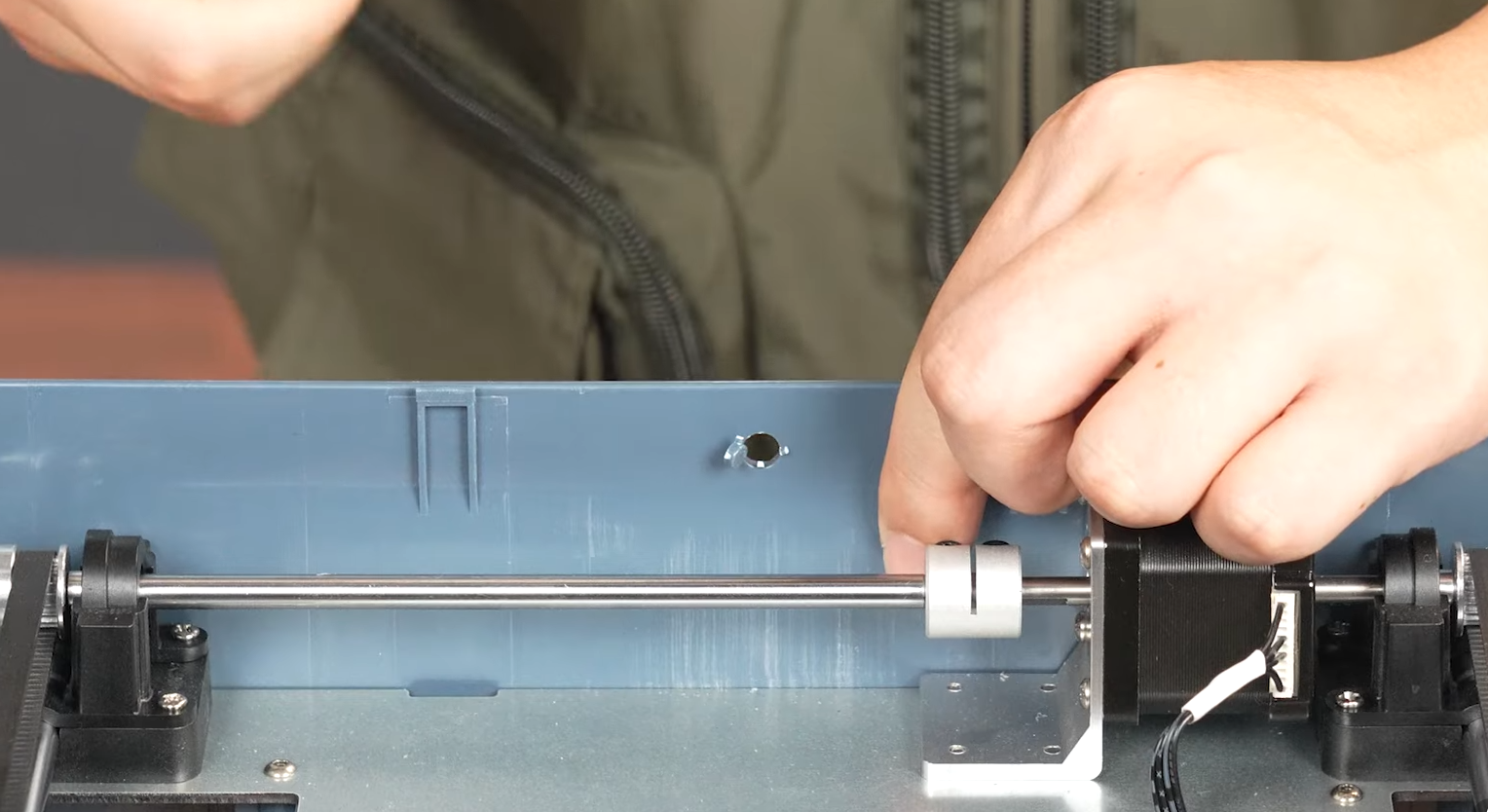

8. 破开机身背面预留的气泵接口。

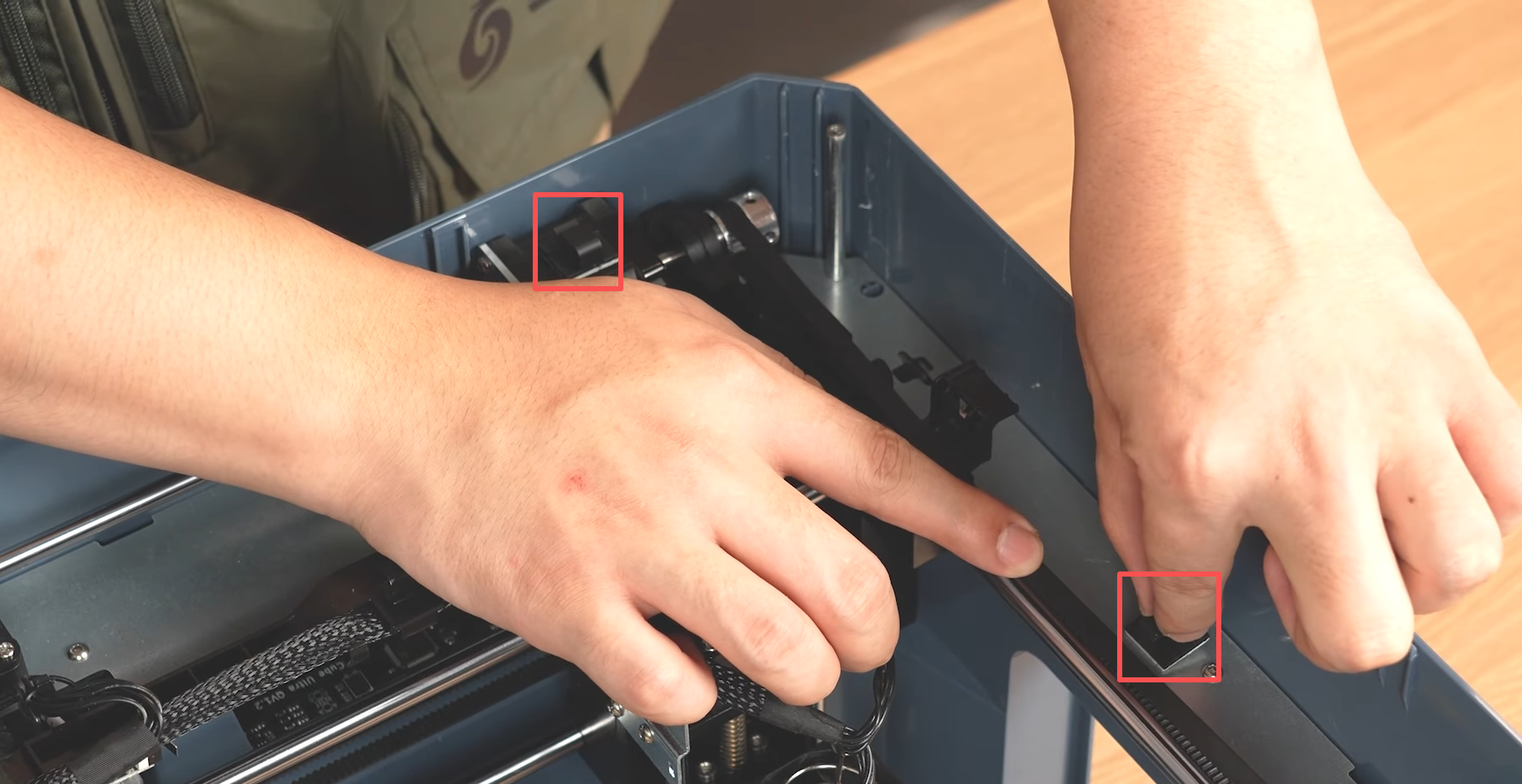

9. 粘贴线扣，用于固定气管走线。

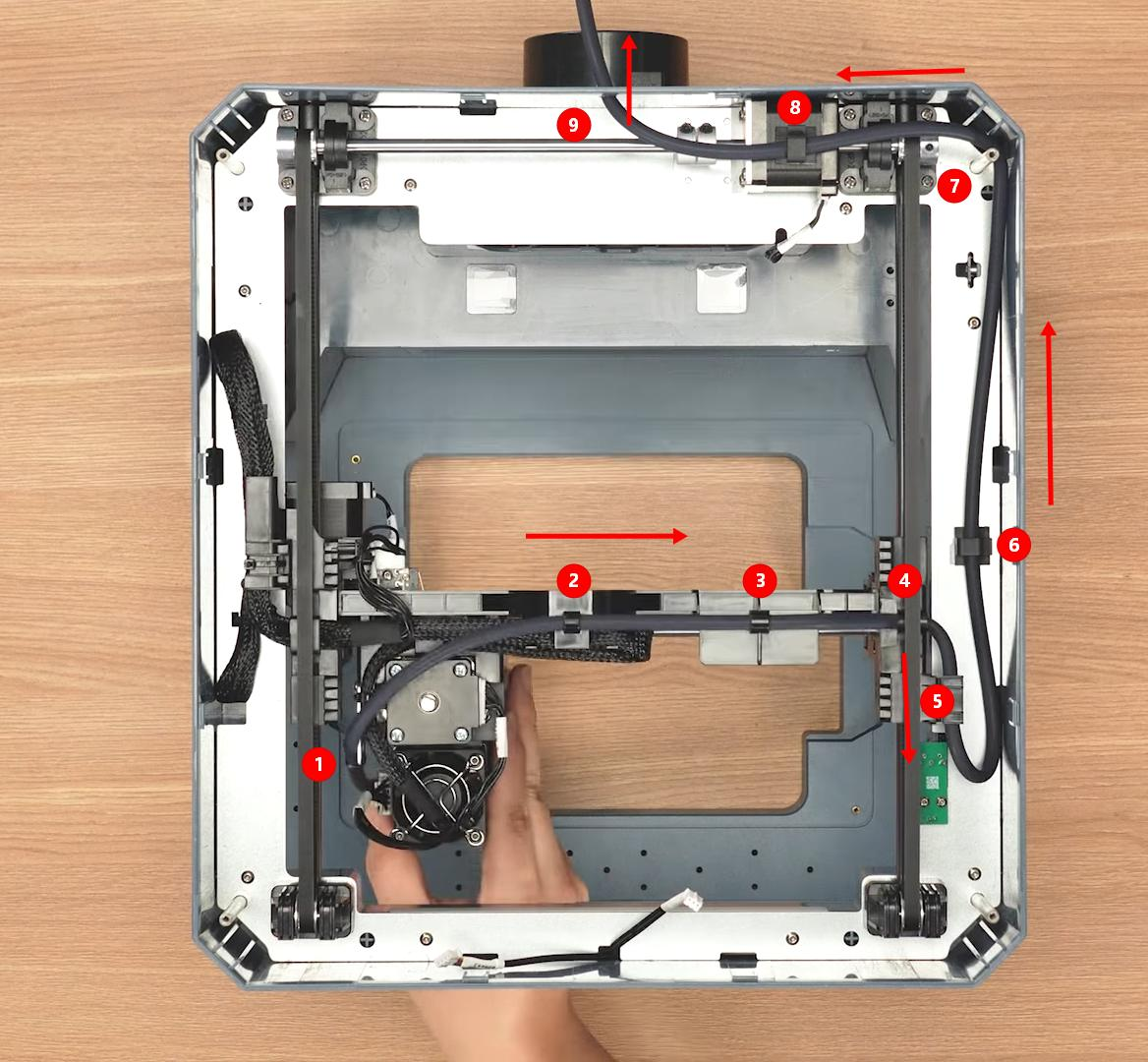

10. 取出气管，从激光器开始逐步向外安装，走线顺序为 气嘴 → Z轴 → X轴 → Y轴。

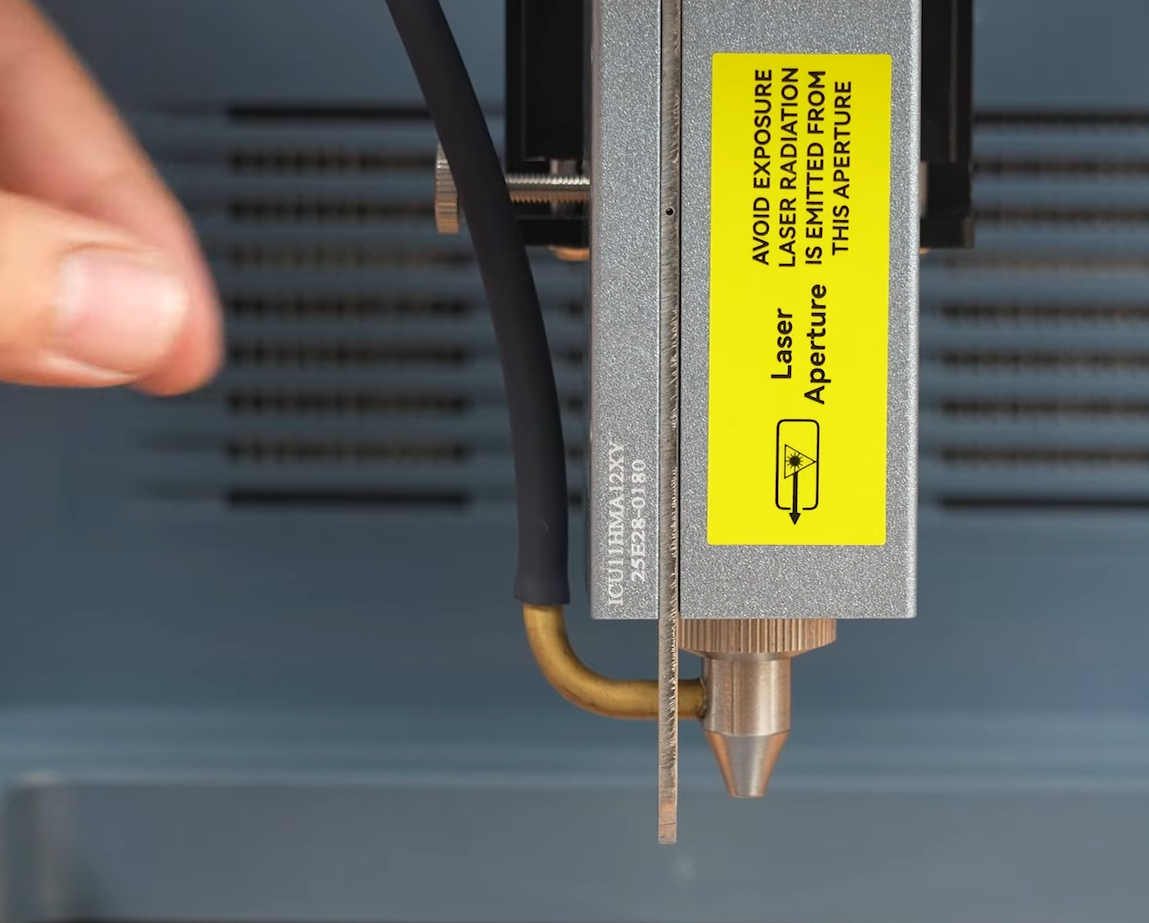

11. 将气管连接至气嘴上。
12. 将气管固定至 Z轴、X轴、Y轴上。

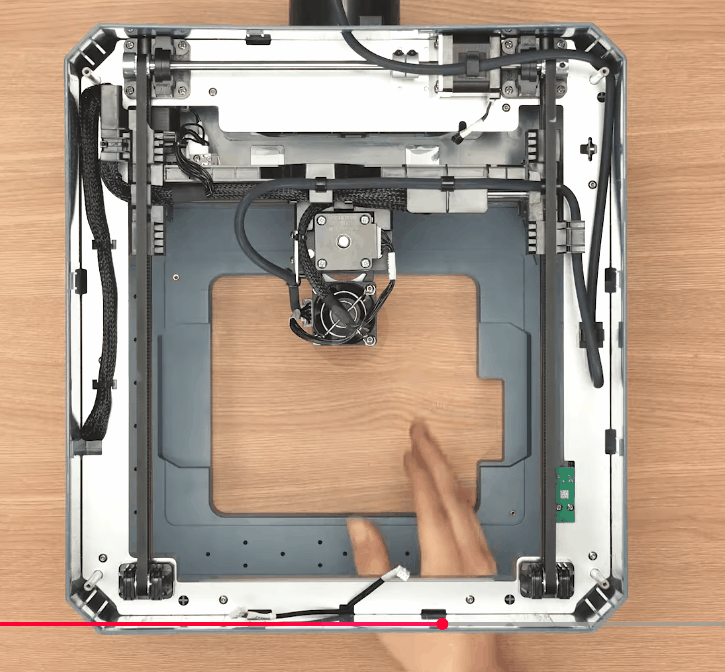

✅ 安装检查：安装完成后移动激光器，确保气管不会缠绕或阻碍激光器运行。
13. 接回前端连接线，安装顶板，用螺丝固定。

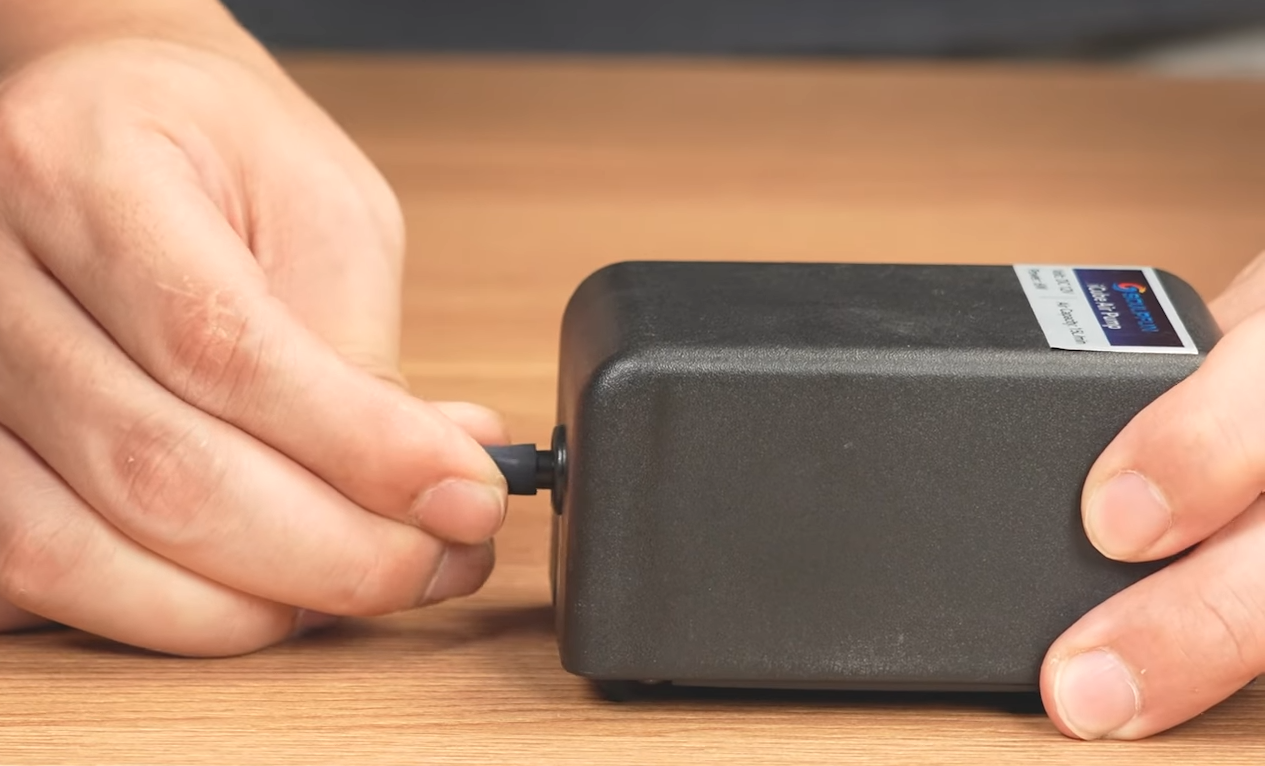

14. 取出气泵，将气管与气泵连接。

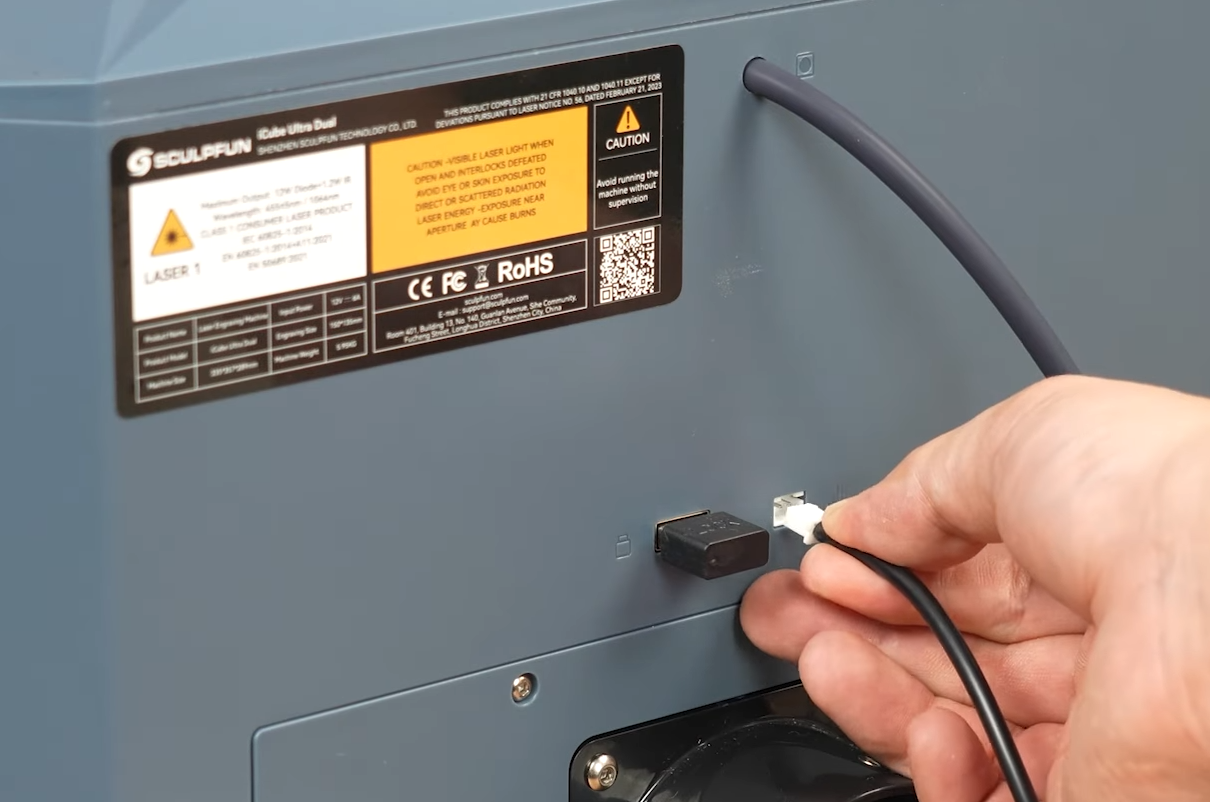

15. 将气泵电源线接入机器。

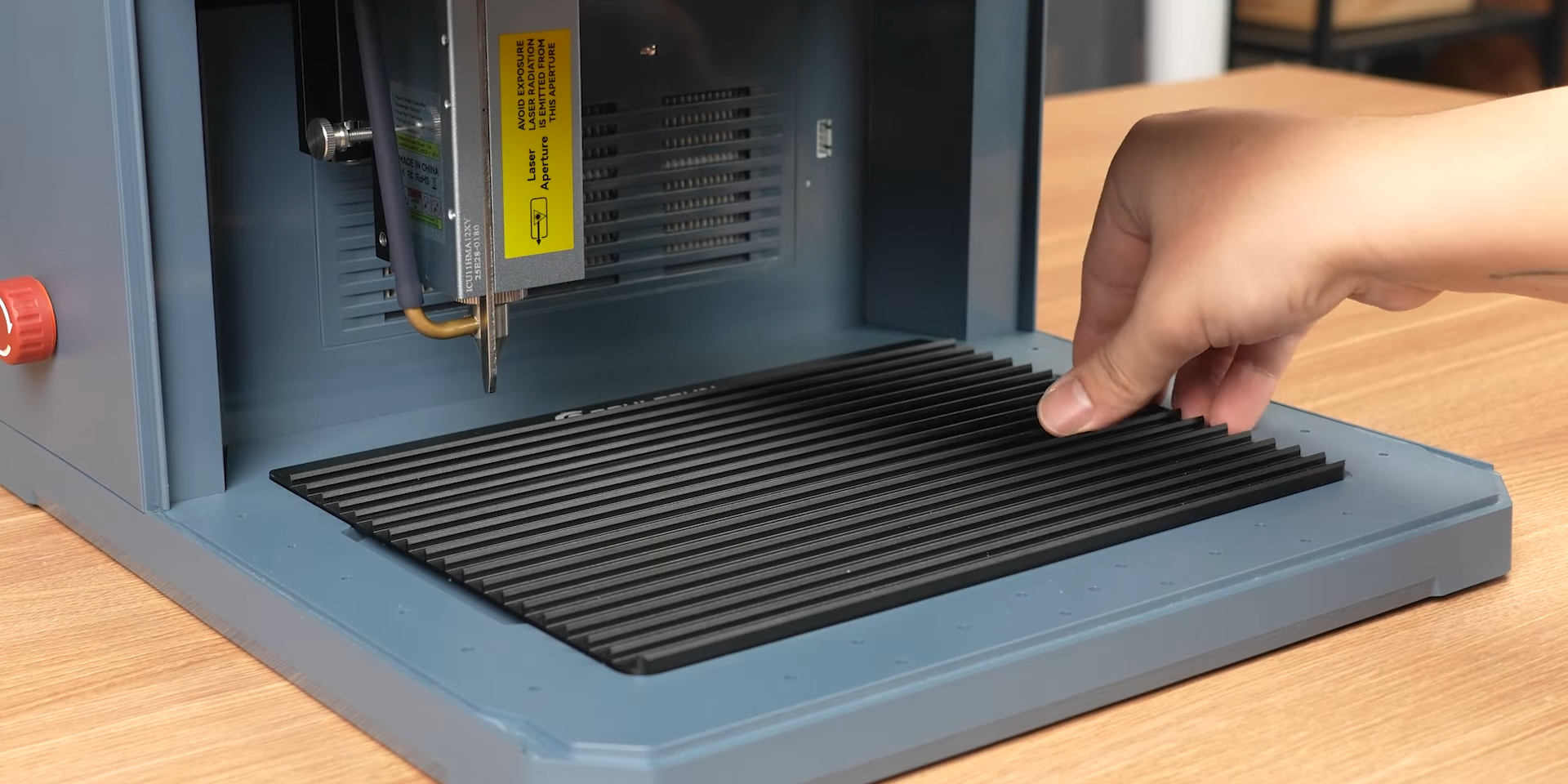

16. 放入刀条板，安装完成。
