G20 / V12 彩雕操作教程

适用机型 G20、G60、V12 激光雕刻机
本文以 G20 在镜面 304 不锈钢材料上加工为例进行说明。

---

使用之前：原理与准备

彩雕原理

非 MOPA 激光器通过对钛合金、不锈钢等金属表面的氧化层进行加工，雕刻出不同厚度的氧化膜。 氧化膜会对可见光产生干涉，从而呈现出蓝、金、紫等多种颜色，实现彩色雕刻效果。

影响彩雕效果的因素

• 物理条件：彩雕效果受加工材料、加工环境、同批次材料差异等多种因素影响。
• 参数条件：彩雕效果与雕刻速度、功率、频率、脉宽、焦距 、线间距等参数设置密切相关。

测试建议

正式雕刻前，需要先对材料和参数进行测试，以确定所需的颜色效果。 尽量选用同一批次的材料进行测试和正式雕刻，以保证颜色一致性。

图示：镜面 304 不锈钢测试材料

---

一、参数测试

目标：通过材料矩阵测试，找出目标颜色对应的参数组合，并保存为测试文件，供后续彩雕直接调用。

1. 准备工作

连接机器并打开软件，在画布中心绘制一个 4×4mm 的矩形并填充。

绘制并填充 4×4mm 矩形

本次测试以「频率、线间距固定，速度、功率、焦距变化」为例。你也可以自行设定变量，测试不同的雕刻效果。

选中该矩形，将频率设置为固定值（本例以 30kHz 为例）。

2. 进入材料矩阵测试

选中图形，点击左上角菜单栏 高级设置 → 材料矩阵测试。

3. 调整测试参数

速度范围通常设置为 50–600 mm/s，功率范围通常设置为 0–100%。 本次以 10×10 的阵列进行测试，参数设置如下：

测试参数设置

点击确认后，软件会自动生成材料测试阵列。

4. 摆放材料并对焦

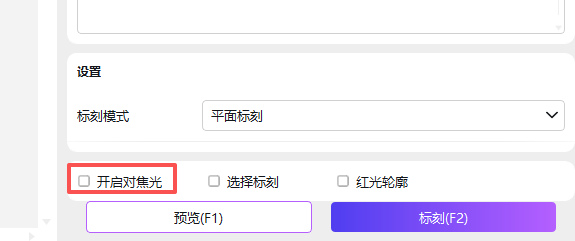

摆放好材料后，在软件右下角打开对焦光进行对焦。 当双光重合时，表示对焦完成。

对焦完成后，使用尺子测量焦距，以便进行离焦操作。为方便测量和记录，也可直接测量材料表面到激光器指示灯的距离。

5. 设置离焦

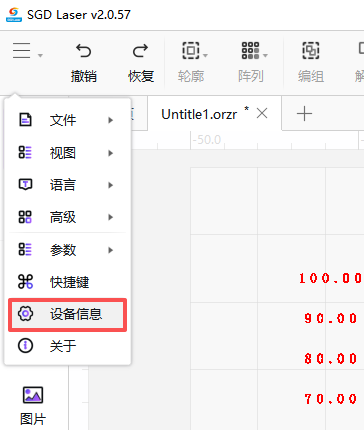

打开菜单栏 设备信息，确认 Z 轴开关已打开。

回到画布，在右下角设置 Z 轴升降距离。离焦范围通常为焦距的 ±5mm， 建议以 0.5–1mm 为间隔进行测试。本例以离开焦距 4mm 进行测试。

6. 预览并加工

选中测试矩阵，点击预览确认雕刻位置，再点击加工开始雕刻。

7. 确认效果并保存

加工完成后，确认雕刻效果。

8. 更改参数，继续测试

可更改速度、功率、频率、焦距、线间距中的一项或多项参数，反复测试，直至获得理想的颜色。

测试完成后，即可进入彩色雕刻环节。

---

二、彩色雕刻

1. 进入分层工具

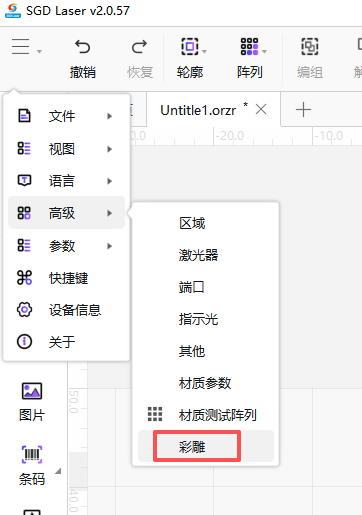

点击菜单栏 高级设置 → 彩雕，进入分层工具。

2. 导入并分层素材

点击「选择原始图像」导入素材，软件会自动对图片进行分层。左侧为原素材，右侧为已分层、待设置的素材。

3. 导入材料矩阵文件

点击「选择材料矩阵文件」，导入之前保存的测试文件。

导入后会弹出「颜色网格编辑器」。编辑器内的网格与实物网格参数一致；点击网格可编辑参考颜色，将颜色与实物一一对应。

编辑完成后点击确认，再点击完成，完成参数文件导入。

4. 设置图层参数

点击对应图层，设置图层参数。选择图层后点击「选择图层颜色」，选取对应颜色的网格（本例为方便演示选取绿色，实际操作中需参照你需要的颜色）。

关闭弹窗后，右侧素材将显示网格对应的颜色。

继续编辑其余图层，直至所有图层都完成参数设置。

5. 生成彩雕图档

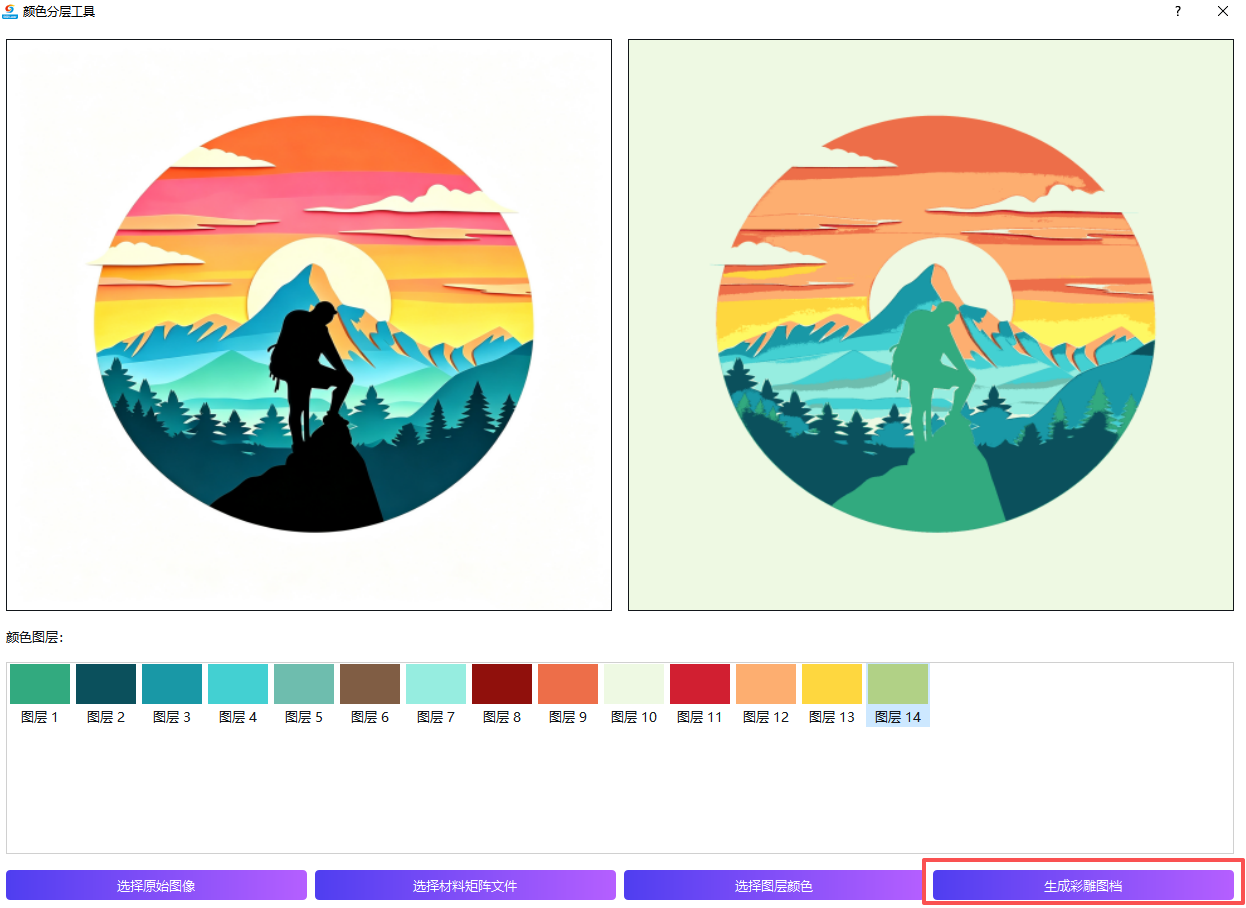

设置完成后，点击「生成彩雕图档」，生成彩雕文件。

6. 放置材料

根据测试文件中的焦距，设置激光器到材料的距离。

7. 调整位置并预览

调整素材的尺寸与位置，点击预览确认雕刻位置。

8. 开始雕刻

点击雕刻，完成彩雕。
