  • V5 软件使用教程 SGD Laser

    说明

    • 首次连接机器时，会弹出窗口提示获取参数，点击确认后获取参数并关闭软件，再次打开即可使用。



    平面雕刻/切割

    此处以150mm场镜为例，导入雕刻素材。



    调整大小，位置等参数，放置材料。


    打开激光器上的150mm对焦激光。


    调整z轴，将机器激光和对焦激光重合，对焦完成。





    点击预览，调整材料、素材大小及位置



    点击雕刻，开始雕刻



    木材浮雕

    以下为图文教程：

    回到主界面，点击左下角浮雕。推荐使用150mm场镜进行浮雕。


    进入界面后，点击右侧导入素材。目前支持stl格式的素材。


    导入后，设置对象参数。不同素材、材料、效果对应不同的参数，此处参数仅供参考。关于参数的解释请参考V5进阶教程-浮雕教程


    点击高级设置，调节参数，该参数是基于实验室条件下测试所得，不同素材、材料、效果对应不同的参数，仅供参考。



    放置材料


    打开对焦光，调整z轴进行对焦。对焦激光与机器光重合时，对焦完成。




    点击预览，调整材料位置。


    点击雕刻，进行雕刻。




    水晶内雕

    以下为图文教程，欢迎收看内雕进阶版教程：

    水晶内雕只能使用70mm场镜进行。回到主界面，点击左上角设备信息，打开70mm场镜和z轴。



    将机器上的150mm场镜卸下


    取出70mm场镜，注意将保护盖卸下并装到150mm场镜上



    安装70mm场镜




    点击左下角水晶内雕


    进入界面后，点击右侧，导入素材。可以选择导入stl文件或obj文件。




    切换至正面视角方便调整模型位置。鼠标左键为转动视角，鼠标中键滚动为放大缩小视图，鼠标右键为拖动视图。


    设置水晶尺寸，调整模型位置参数，将模型放置到需要的位置。


    进行雕刻参数的设置；点击高级设置进入更详细的设置界面。

    设置参数，该参数是基于实验室条件下测试所得，仅供参考，参数可能会因所使用耗材不同而有所改变。关于参数的解释请参考V5进阶教程-内雕教程。

    调整完成后点击确认保存参数。



    放置垫板。进行水晶内雕时，不同场镜的焦距存在微小差异（可能相差几毫米），使用垫板垫高约 3～5mm，可防止激光穿透水晶打坏底板。


    打开70mm场镜对焦激光，通过按键控制z轴移动，进行对焦。




    点击预览，此时调焦片上将显示预览位置；将水晶放入框内。




    为了保证雕刻效果，你可以那一张白纸或者软布，放在水晶上方，这样将更好的观察水晶的雕刻位置。将水晶上的预览边框保持在水晶中心位置。



    点击雕刻，开始雕刻










  • “乐趣雕刻，尽在SCULPFUN”

    欢迎来到Sculpfun Wiki

    Wiki相关内容仍在建设中，感谢您的耐心等待。



    关注Sculpfun

    Facebook

    Twitter

    Instagram

    Pinterest

    YouTube

    Tiktok



    Sculpfun官方服务

    商务合作：official@sculpfun.com

    产品/订单咨询：support@sculpfun.com

    技术支持：support@sculpfun3d.com

    如有疏漏、错误或建议，欢迎通过design@sculpfun.com联系我们

    Wiki内容

    您可以在此处找到有关Sculpfun的内容，包括但不限于说明书、安装教程、使用教程、维修教程等。

  • 关于激光雕刻机

    感谢您选择Sculpfun激光雕刻机，这篇文章将为您提供对激光雕刻机的初步了解，帮助您更好的使用和维护这一出色的设备。

    使用之前

    在正式开启您的激光雕刻之旅之前，有几个重要的准备步骤需要您认真对待。

    如果您还没拥有激光雕刻机，那么您可以根据自己的需求来挑选合适的机型，它们之中有些可以支持多种材料，有些拥有卓越的性能，有些便于操作携带，有些在商业用途中具有优势。而如果您拥有激光雕刻机，那么接下来，开始您的配置工作吧，通过合理的配置，您将能够充分发挥激光雕刻机的潜力，为实现您的创意和完成各种雕刻项目奠定坚实的基础。

    首先，您需要确保您的工作环境是安全且合适的，选择一个通风良好、光线充足且远离易燃物和儿童的空间，因为激光雕刻机在运行过程中会产生一定的热量和激光辐射，合适的工作环境能保障您的操作安全和雕刻效果。同时，您需要仔细阅读操作手册，熟悉各个按钮和操作界面的功能，这将有助于您在使用过程中更加得心应手。另外，您还需要根据自己的雕刻需求，准备好相应的雕刻材料，不同的材料对激光的反应不同，所以了解您要雕刻的材料的特性，如木材、皮革、亚克力等，您可能需要提前进行一些简单的测试，来获得合适的雕刻参数。最后，选择一个合适的激光雕刻软件是十分重要的，这可以提高你的雕刻水平和雕刻效率，市面上普遍使用lightburn和GRBL软件，当然，您也可以选择我们自研的软件SGD和Sculpfun LaserTool。

    安全指南

    安全始终是使用激光雕刻机的首要考量因素。由于激光具有一定的危险性，在操作过程中，务必佩戴防护眼镜，这种眼镜可以有效地过滤掉对眼睛有害的激光波长，以保护您的眼睛免受激光的伤害。当然，有一些机器配置了可以过滤激光的保护罩，这可以一定程度上保护您的安全。

    同时，要确保您的工作区域周围没有无关人员，尤其是儿童和宠物，因为他们可能会不小心接触到机器，引发安全隐患。在机器运行时，请不要直接触摸雕刻区域或激光头，避免烫伤或其他意外事故。

    每次使用激光雕刻机前，检查机器的各个部件是否正常运行是必要的，比如激光管、冷却系统、电源等，任何一个部件的异常都可能影响雕刻的安全性和效果。

    保持工作环境的清新是必不可少的。使用激光加工材料时，会产生各种有害空气污染物，保持良好的通风环境，以确保这些污染物不会被吸入。

    若发现机器有异常声音、异味或烟雾产生，应立即停止操作，并联系专业人员进行检查和维修，切勿自行拆卸或尝试修复，以免造成更严重的安全问题。

    机器配置

    按照说明书等教程正确安装和配置激光器。我们十分建议您通过扫描二维码来观看安装视频和使用视频。

    日常维护和清洁

    为了保持激光雕刻机的性能和稳定，日常维护和清洁工作必不可少。

    在日常使用后，要及时清理雕刻区域内残留的碎屑和灰尘，碎屑堆积过多时可能会加工材料造成影响。

    激光模块的清洁工作也是必不可少的，激光喷气嘴的脏污会影响激光的发射和聚焦；激光镜片的脏污会影响激光性能，进而导致雕刻切割效果的降低。

    定期检查机器的连接线和插头，看是否有松动或损坏，如有问题应及时更换或紧固，以保证机器的电气安全。

    此外，对于机器的传动部件，如导轨、皮带等，需要定期涂抹适量的润滑油，以减少磨损和摩擦，延长机器的使用寿命。

    总之，细致的日常维护和清洁将有助于您的激光雕刻机保持良好的工作状态，延长使用寿命，为您的创作提供更好的保障。

    技术支持

    我们深知在使用激光雕刻机的过程中，您可能会遇到各种各样的技术问题，因此我们提供了专业的技术支持服务。您可以通过我们的官方网站以及本Wiki查找常见问题的解答。如果网站上的信息不能满足您的需求，您可以通过售后服务Support@sculpfun3d.com与我们联系，我们的专业技术人员会为您提供及时、热情的帮助，他们具有丰富的经验，能够为您解决各种问题。我们还会定期更新技术支持文档和教程，帮助您了解机器，确保您在使用过程中始终能够得到最新、最有效的帮助。

    保修

    为了让您使用得更加放心，我们为 Sculpfun 激光雕刻机提供了完善的保修服务。在保修时，请您保留好购买凭证和保修卡，这将是您享受保修服务的重要依据。具体的保修政策请阅读保修政策。如果您需要维修服务，您可以通过售后服务Support@sculpfun3d.com与我们联系，我们会尽快为您安排相应的维修事宜，让您的机器尽快恢复正常使用，减少对您工作或创作的影响。

  • SGD Laser 软件安装使用教程 Phone

    说明

    SGD Laser目前支持G9、V5振镜激光雕刻机。您可以在机器附带的U盘内安装软件。

    安装

    您可以在谷歌商店、苹果商店中找到该软件。当然，在官网中的Support页面以及机器内的U盘同样附带安装包。

    image.png image.png



    扫描二维码，下载安装程序。通常，安装会自动完成。

    安装完成后，点击图标即可打开软件。


    软件配置

    首次打开软件，软件会要求一些权限，以保证素材导入等操作的可用性。

    进入主界面，弹出提示，需要连接机器以获取参数。

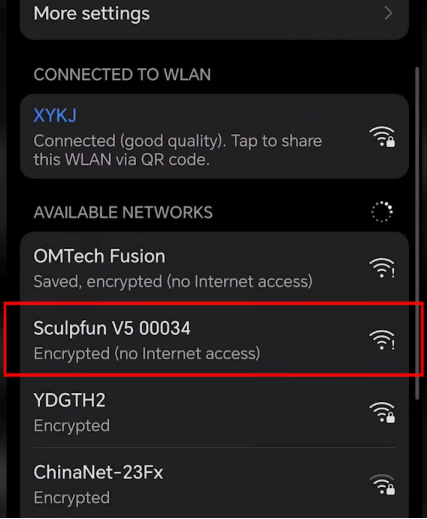

    G9、V5机器的连接方式是Wifi。打开设置-WLAN，机器开启时，会释放WiFi信号，名称为”SCULPFUN V5\G9 XXXXX” ，默认密码为12345678。该网络无法连接互联网。连接该网络。

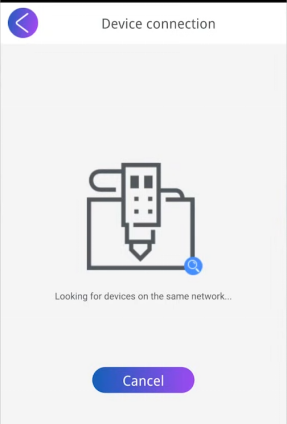

    回到软件，点击右上角菜单栏-设备连接。连接完成时同步获取参数。

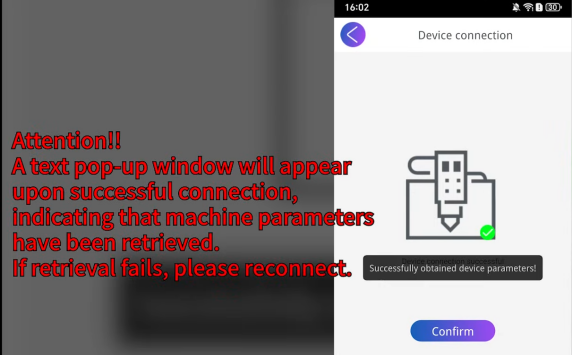

    注意，弹出获取参数成功的预览框即为获取参数成功。如果没有获取参数，机器工作将有偏移；此时需要重新连接WiFi，重新获取参数。


    完成后回到首页。至此配置完成。



    软件使用

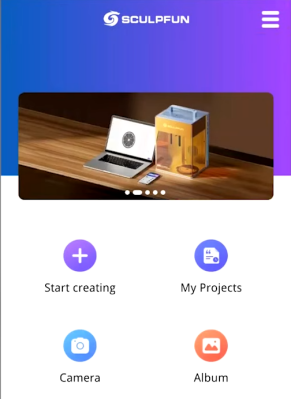

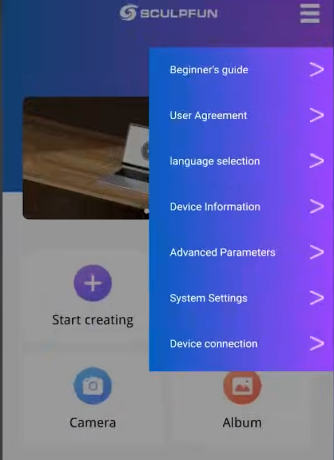

    界面介绍


    开始创作：点击即可进入画板开始创作。

    我的项目：创作保存的项目都会保存在这里。打开后可以找到历史的制作项目，最大保存100个。

    相机：点击后调用相机拍照，将图片设置为素材。

    相册：点击后调用相册选择图片，将图片设置为素材。


    新手指引：这里是激光器的安全指引以及软件的使用教学。

    用户协议

    语言选择：选择界面语言类型。默认为英文。

    设备信息：查看软件版本。

    高级参数：在此处进行激光器调试。管理员密码为sculpfun001。

    系统设置：激光器的系统设置。可以在这里选择场镜、安全门、加工模式等内容。

    设备连接：选择此项查询设备，进行设备连接。

    软件使用

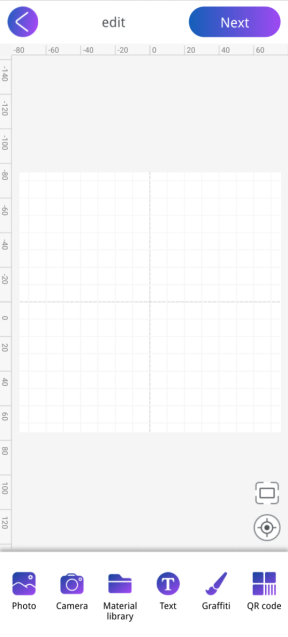

    点击开始创作，进入画布。

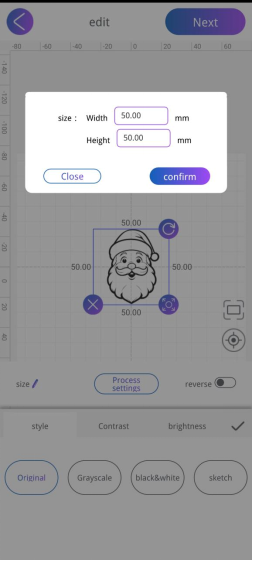

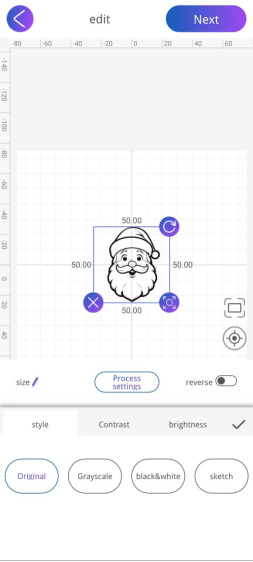

    编辑素材，导入后可以设置素材尺寸、位置、风格等。

    image.png image.png

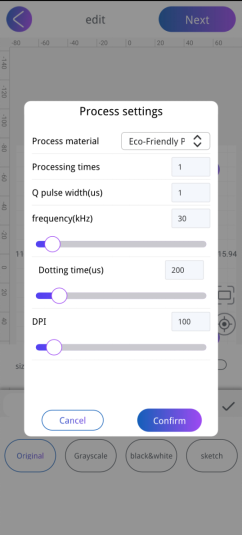

    工艺设置，可以编辑激光的相关参数。

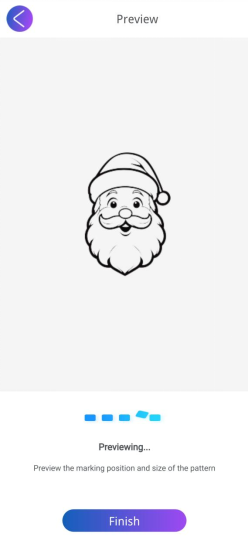

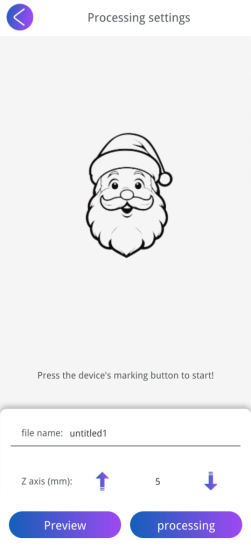

    调整完成后，点击下一步，进行预览。点击预览，查看雕刻位置。

    image.png image.png

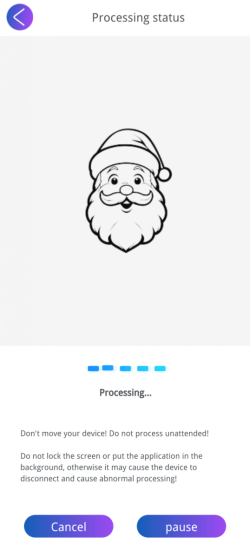

    点击雕刻，开始雕刻。

    image.png image.png

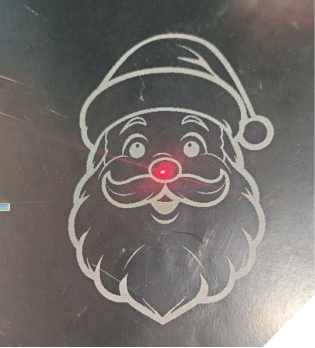

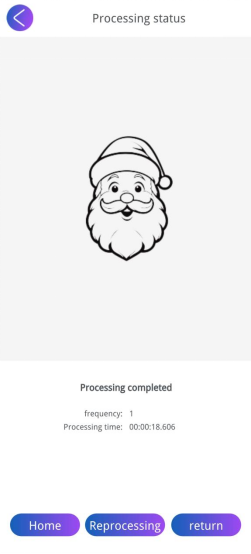

    成品展示。


  • SGD Laser 软件安装教程 PC

    说明

    SGD Laser目前支持G9、V5振镜激光雕刻机。您可以在机器附带的U盘或者说明书二维码内找到软件。

    安装

    Windows

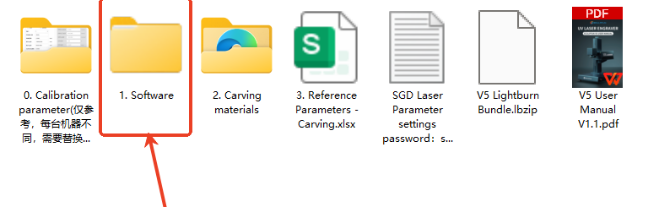

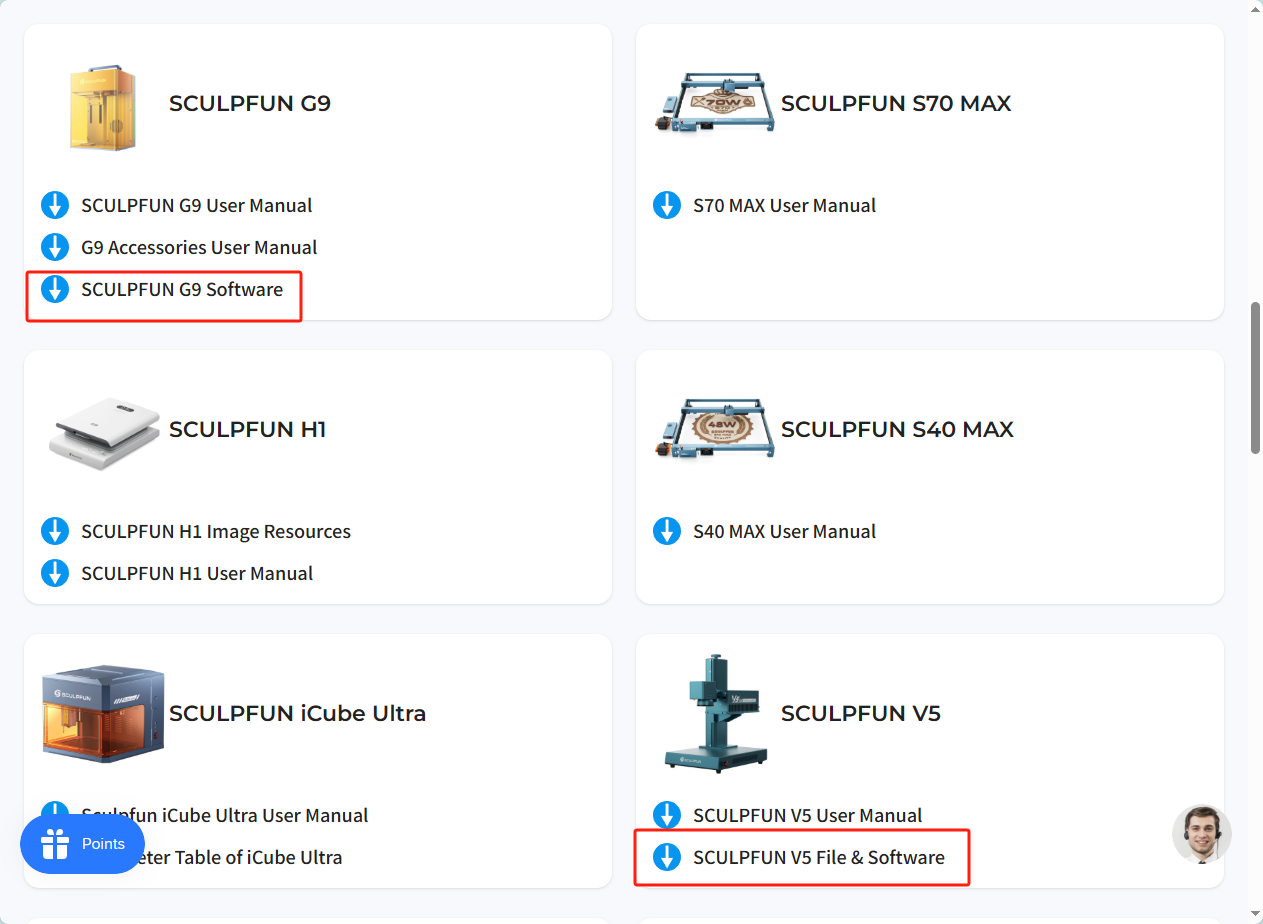

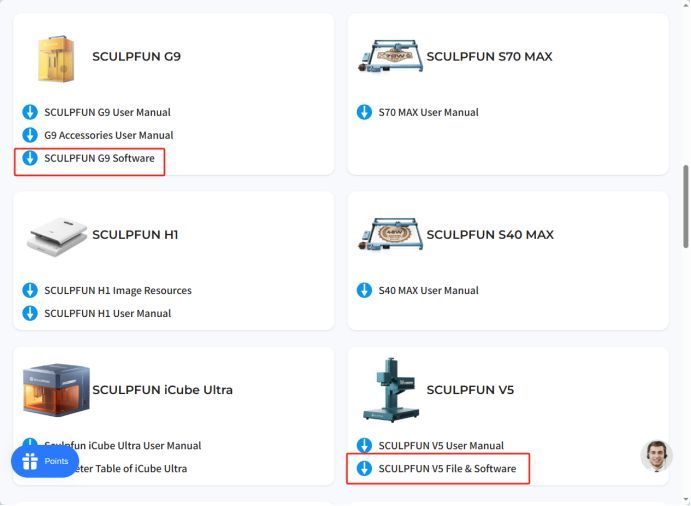

    找到机器内的U盘，将其接入电脑。您也可以在官网中的Support页面中找到安装包。

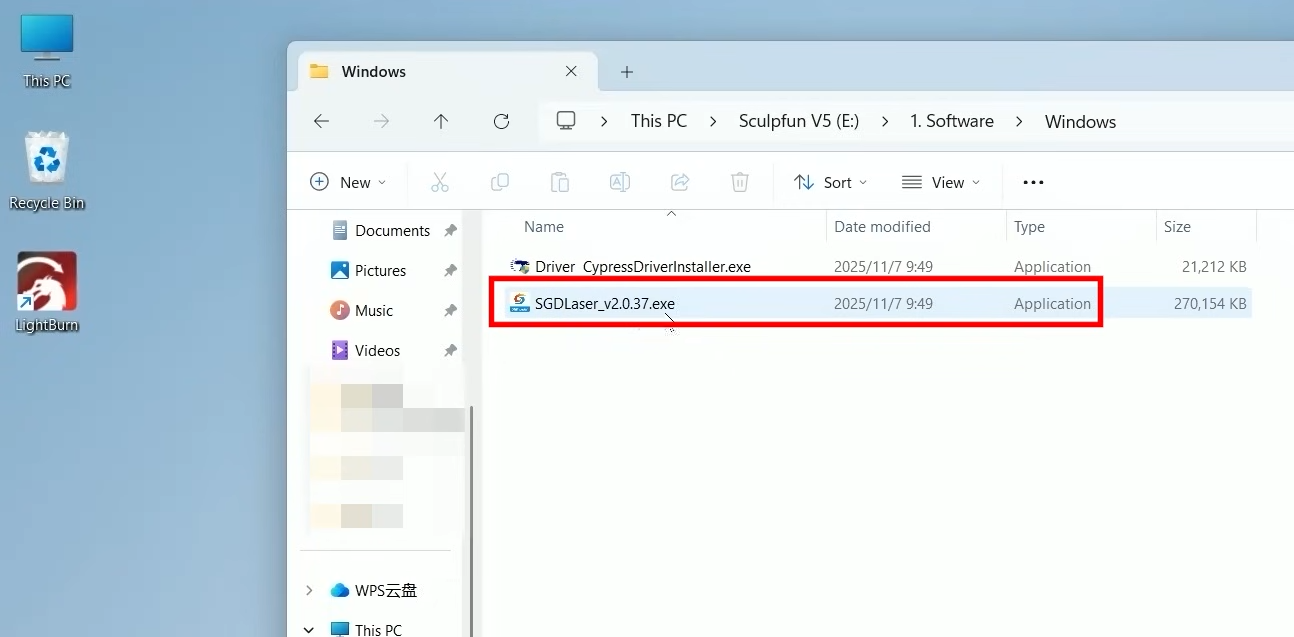

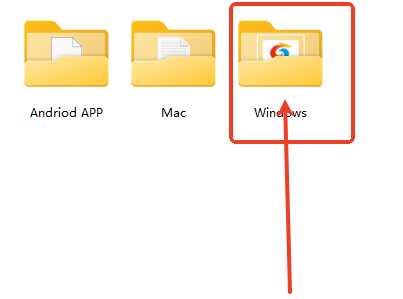

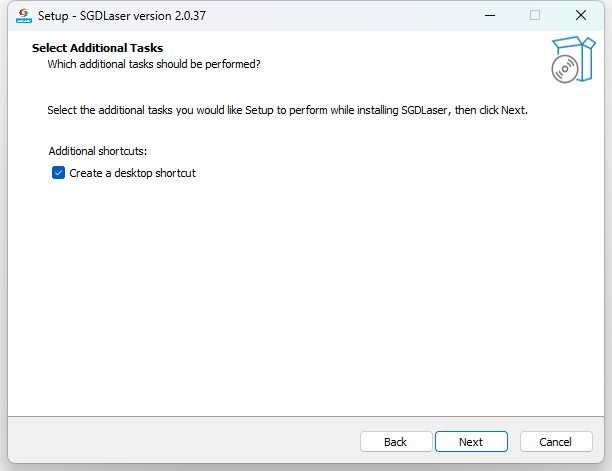

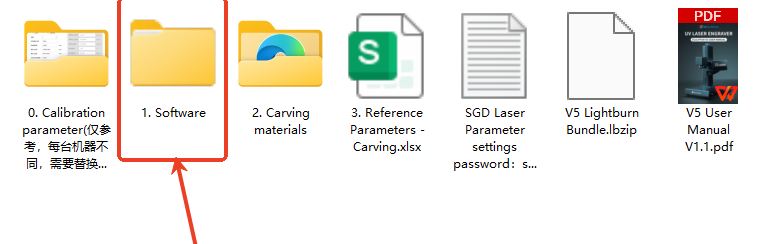

    选择Windows，双击SGDLaser.exe打开安装程序。

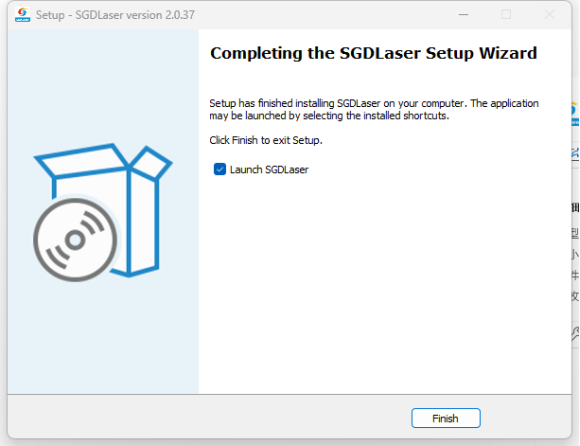

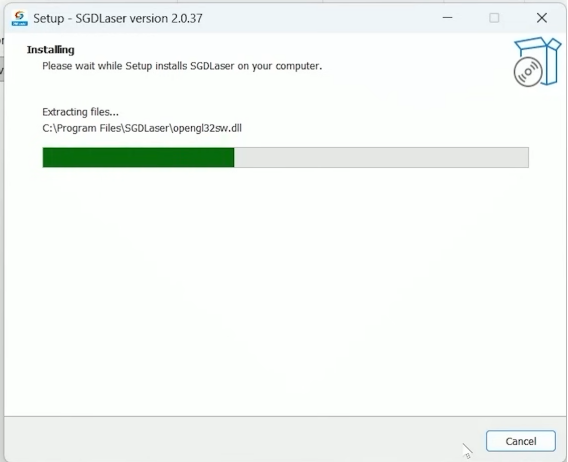

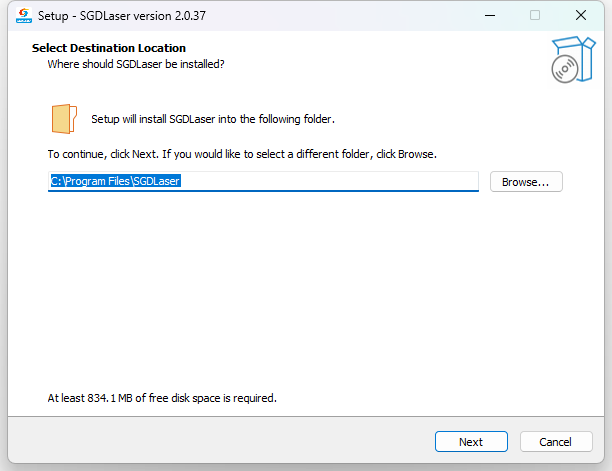

    根据步骤进行安装。

    image.png image.png

    image.png image.png

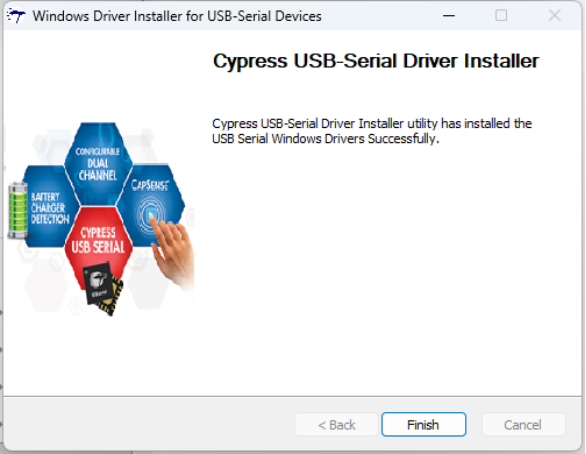

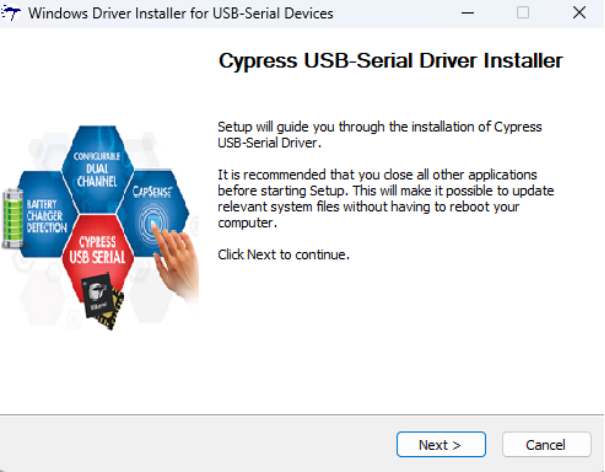

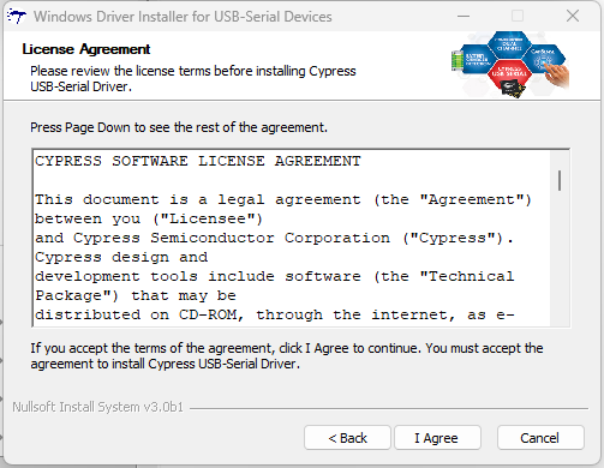

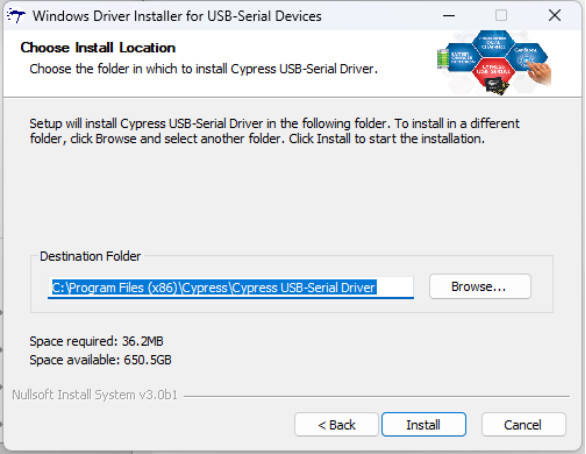

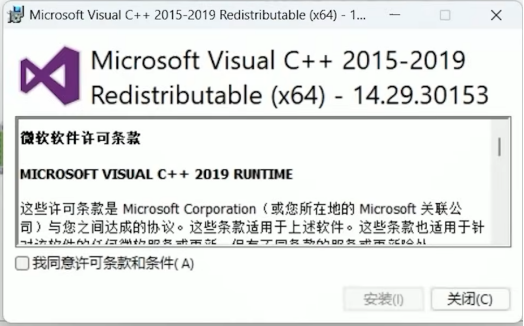

    安装完成时弹出驱动安装程序，根据步骤进行安装。

    image.png image.png

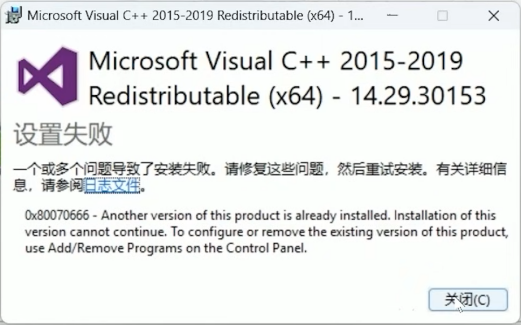

    显示设置失败时，意味着电脑已经安装过该驱动。此时可以直接关闭该程序。安装另一个驱动。

    image.png image.png

    image.png image.png

    此时安装完成，双击桌面SGDLaser即可打开软件。

    macOS

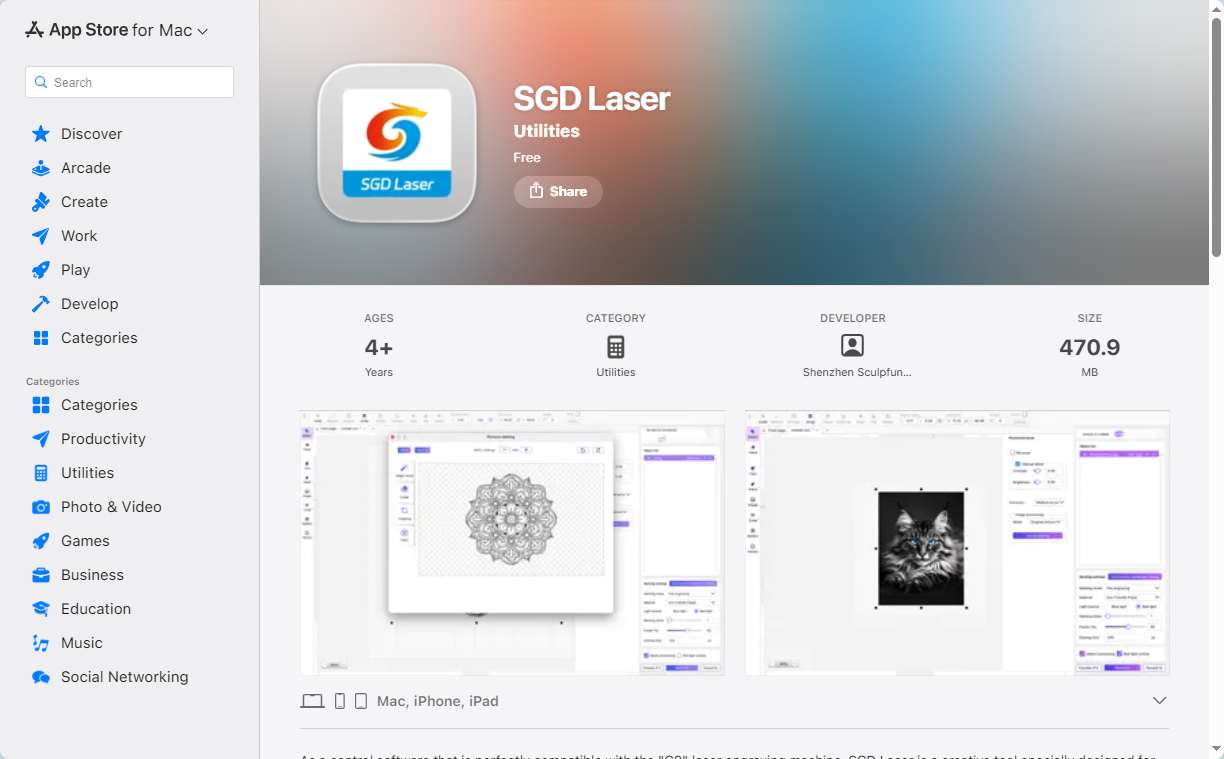

    在应用商店中搜索“SGD Laser”，点击获取应用。


    软件配置

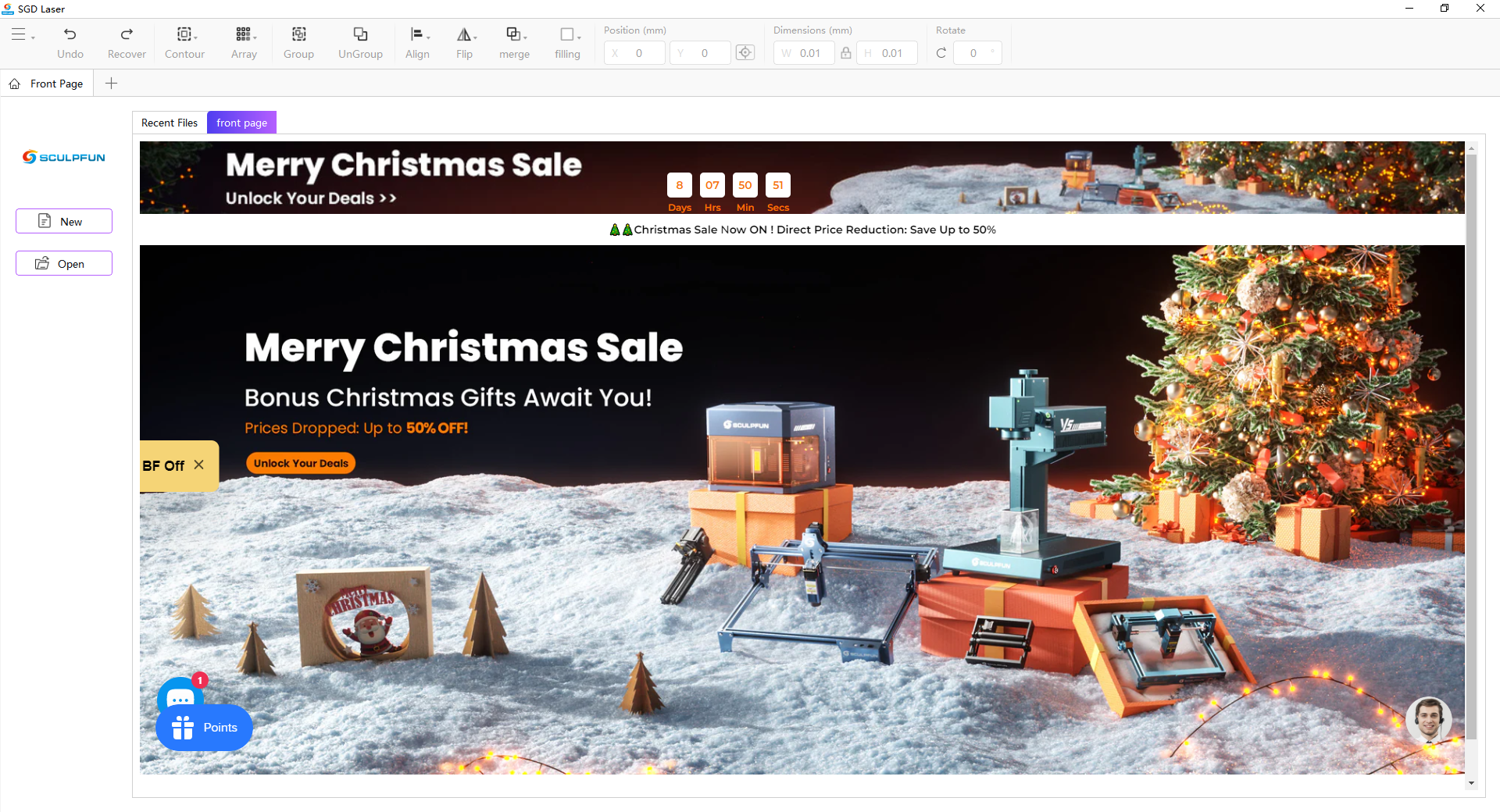

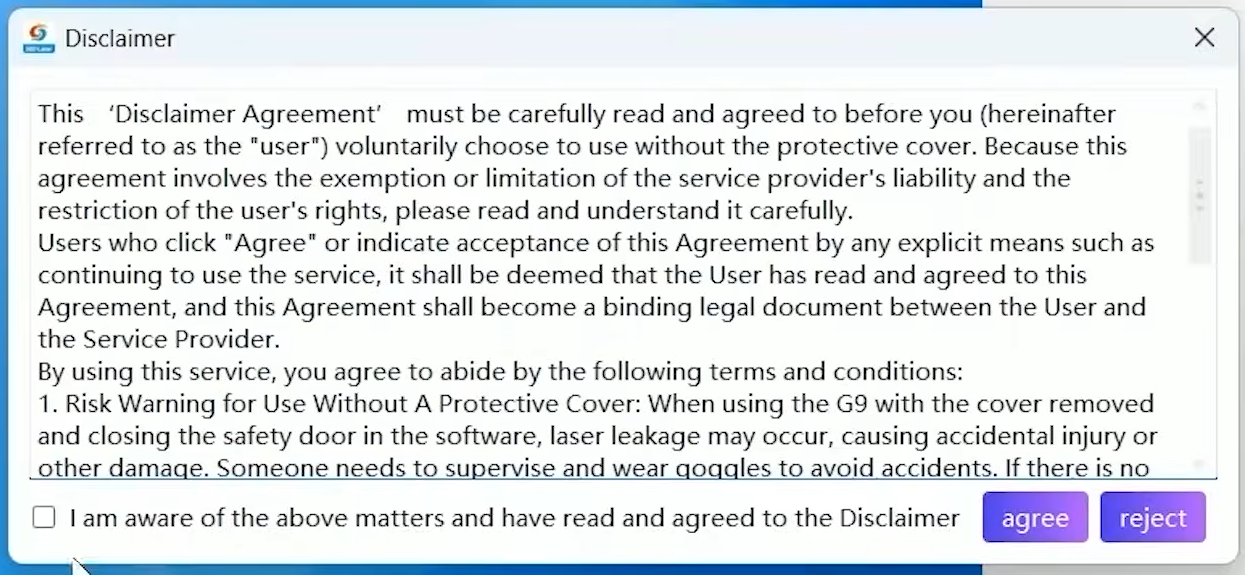

    打开软件。请先阅读免责声明。同意后可以进入并使用。

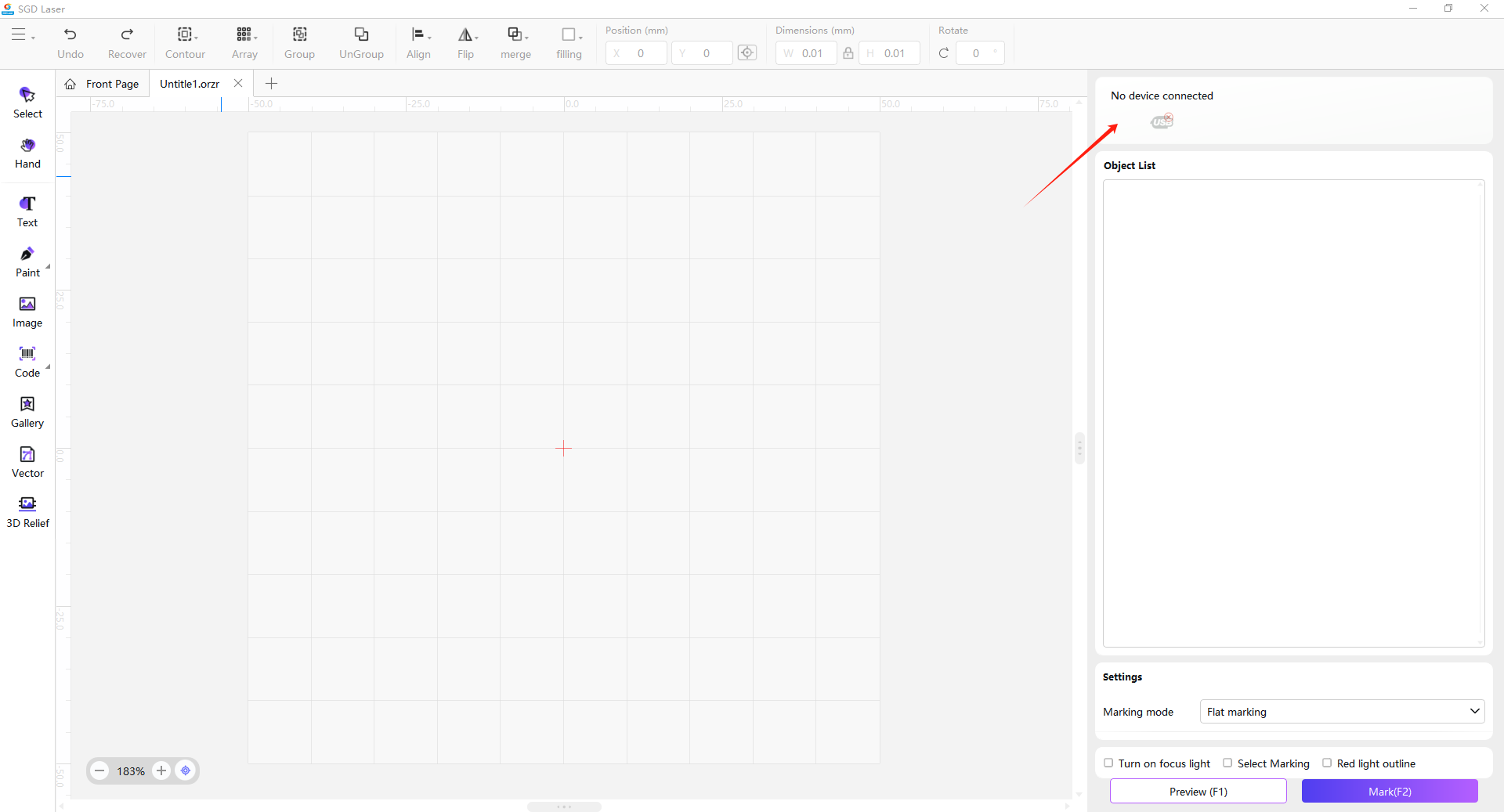

    未连接机器时，您也可以正常操作软件，编辑素材。

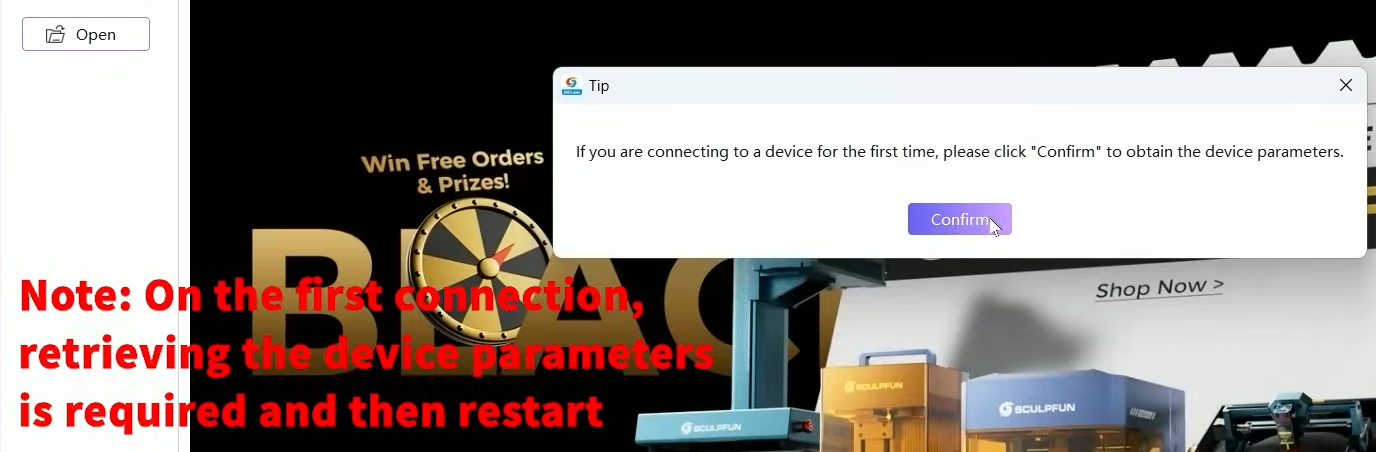

    首次连接机器时，会弹出提示获取参数，点击确认后获取参数并关闭软件。


    再次打开软件，设置完成。


  • LightBurn 软件安装教程

    下载安装

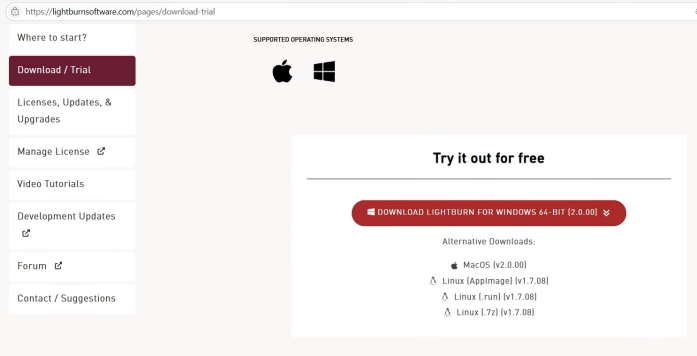

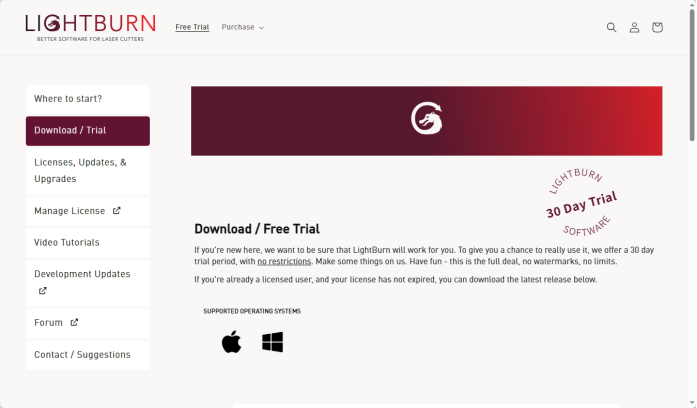

    访问LightBurn官网（https://lightburnsoftware.com/），选择下载。

    如果您是新用户，则会拥有30天的免费试用期。


    根据您的使用环境，选择下载软件。




    Windows安装

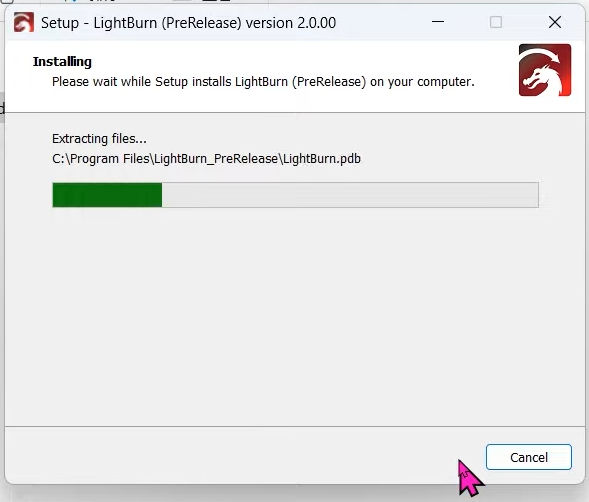

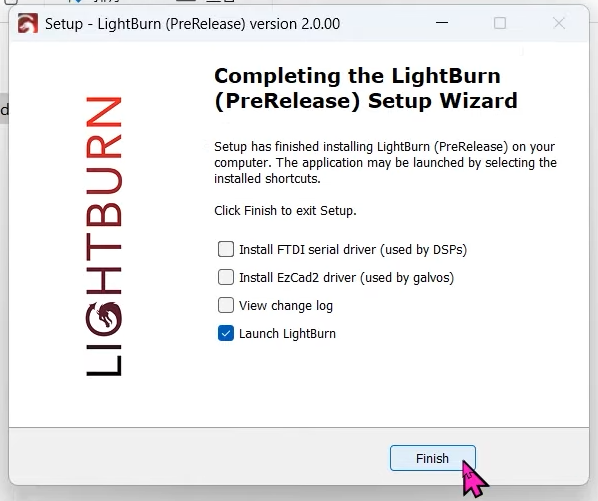

    打开安装程序，进行安装。



    如果你以前从未在这台电脑上安装过LightBurn，可能需要安装驱动程序（CH340）。

    通常，机器说明书上附带的二维码内附带该驱动（CH340），您也可以自行搜索下载。

    下载完成后，务必连接机器进行安装。打开安装程序。点击安装后完成。


    未连接机器时，将会显示预安装成功，此时驱动不生效。




    macOS安装

    安装方式和大多数macOS软件一样。下载DMG文件后，打开文件，把LightBurn拖到你的应用程序文件夹里。

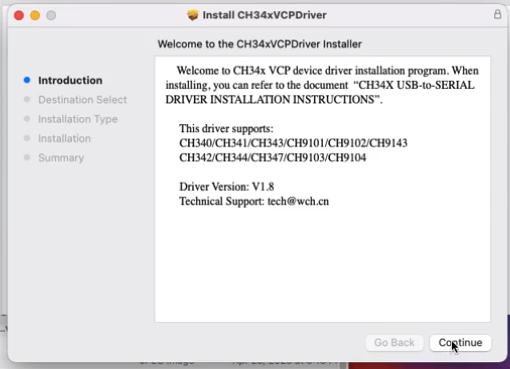

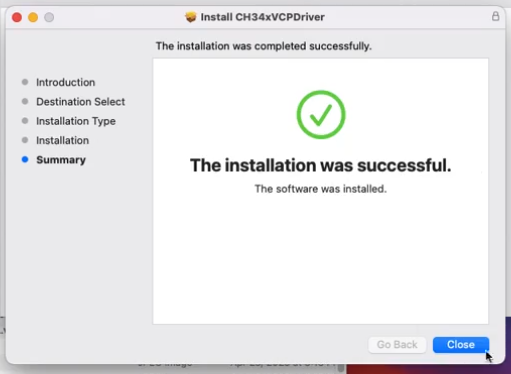

    Mac端同样需要安装驱动文件。通常，机器说明书上附带的二维码内附带该驱动（CH340），您也可以自行搜索下载。下载文件后，打开安装程序，跟随步骤安装。



    配置软件

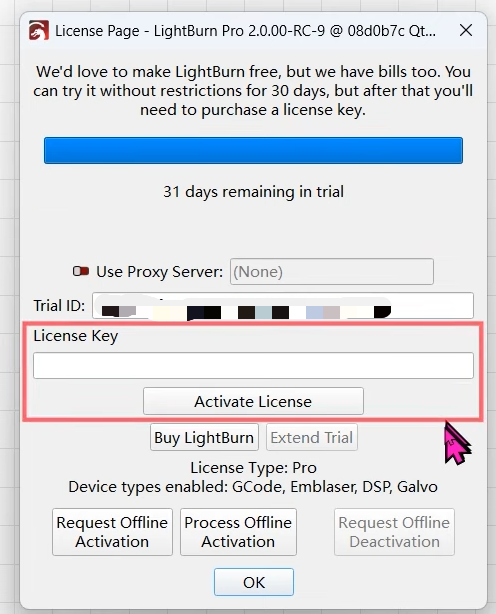

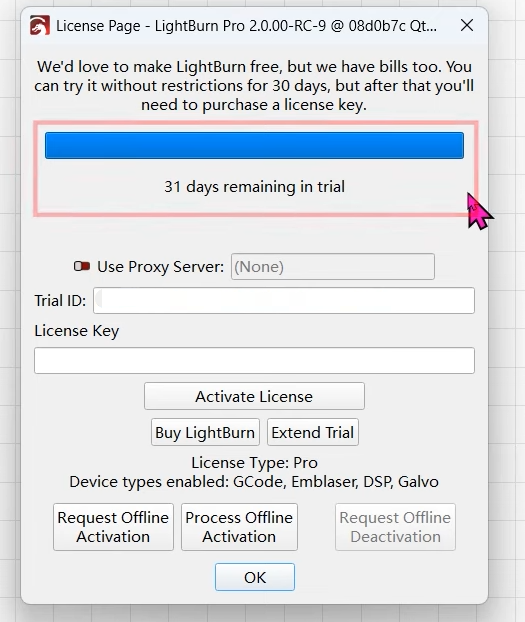

    打开软件，如果您还没有购买LightBurn许可证，请点击开始免费试用。


    如果您已经购买许可证，可以在这里进行验证。

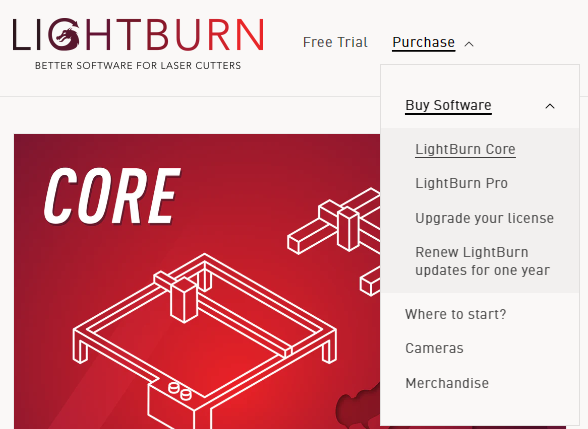

    注意：您可以根据需要，购买LightBurn Core版本和LightBurn Pro版本。

    其中，Core版本只适用于使用GCode控制器的用户；Pro版本则涵盖所有支持的控制器。具体细则请参阅官网购买页面。






    进入软件后，软件会提示您创建机器配置文件。

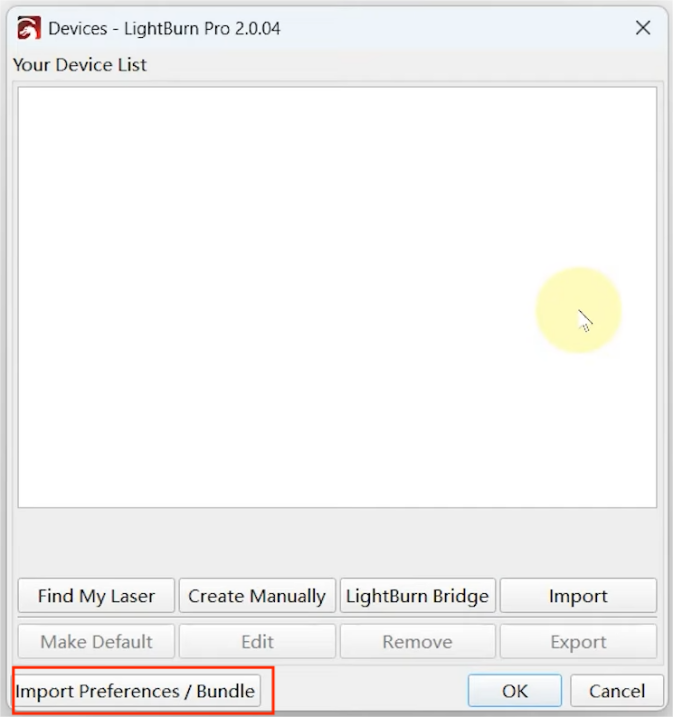

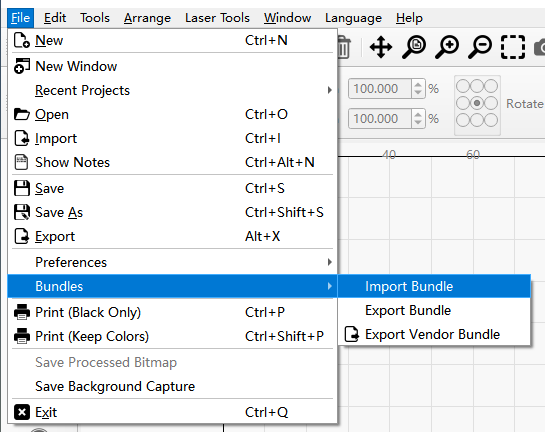

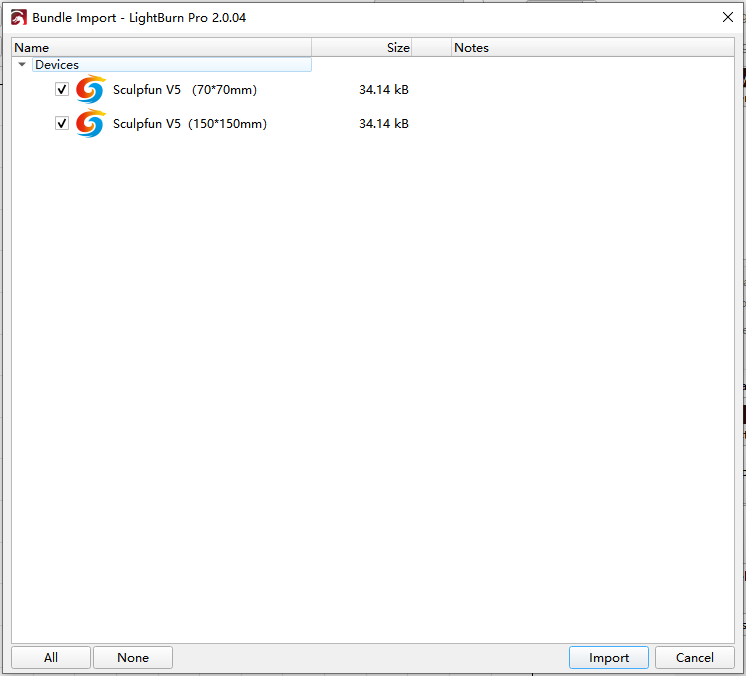

    我们的一些机器拥有配置文件，你可以在说明书二维码内或者机器附带的U盘内找到。选择左下角导入。你也可以在文件-捆绑包-导入捆绑包中导入。此处以V5为例。

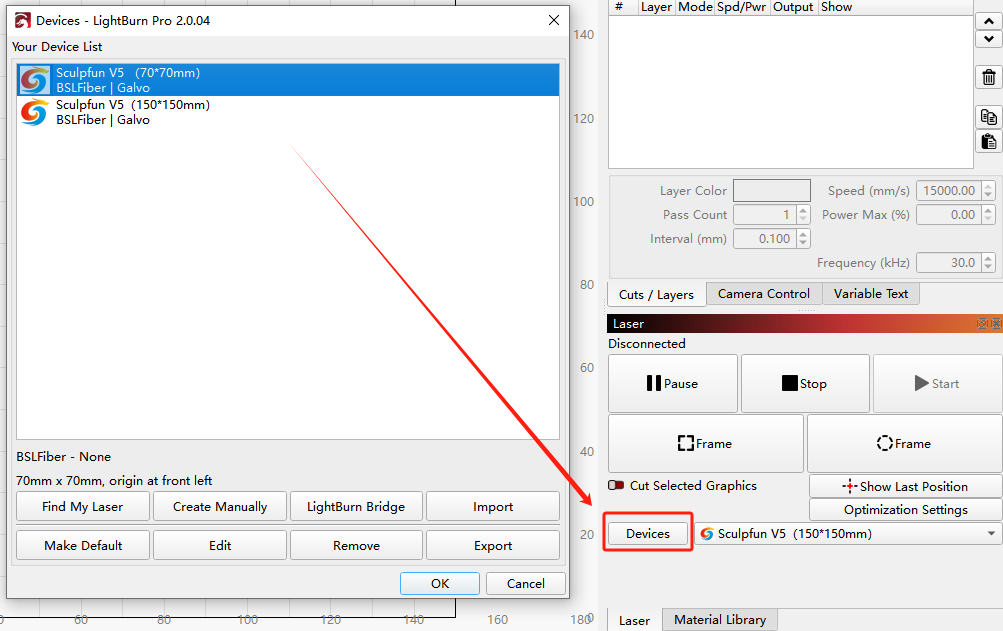

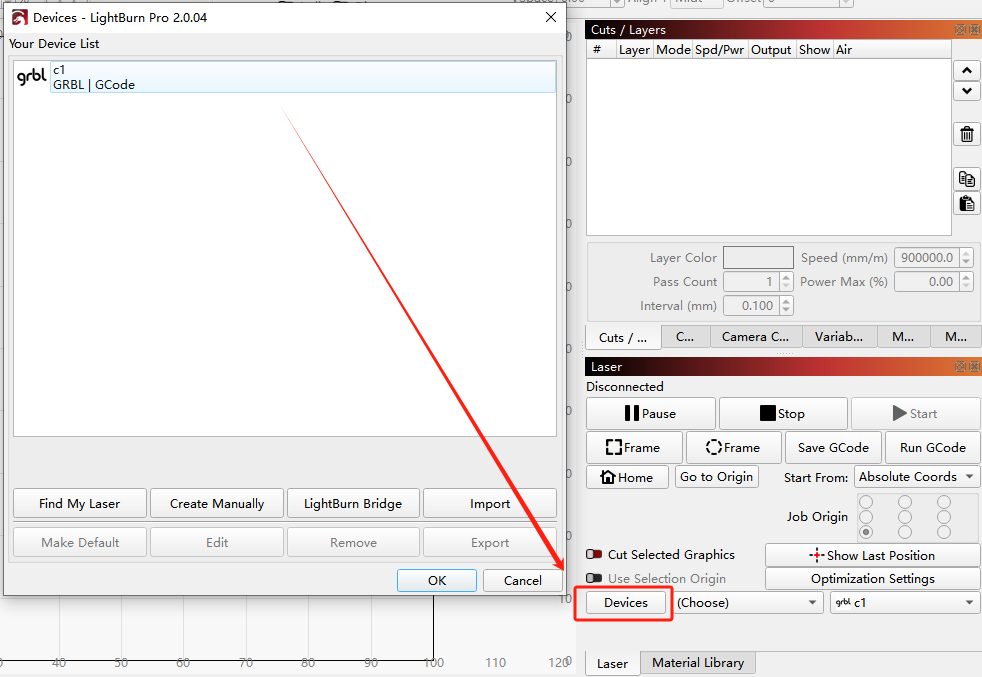

    导入完成后，点击设备，查看配置。

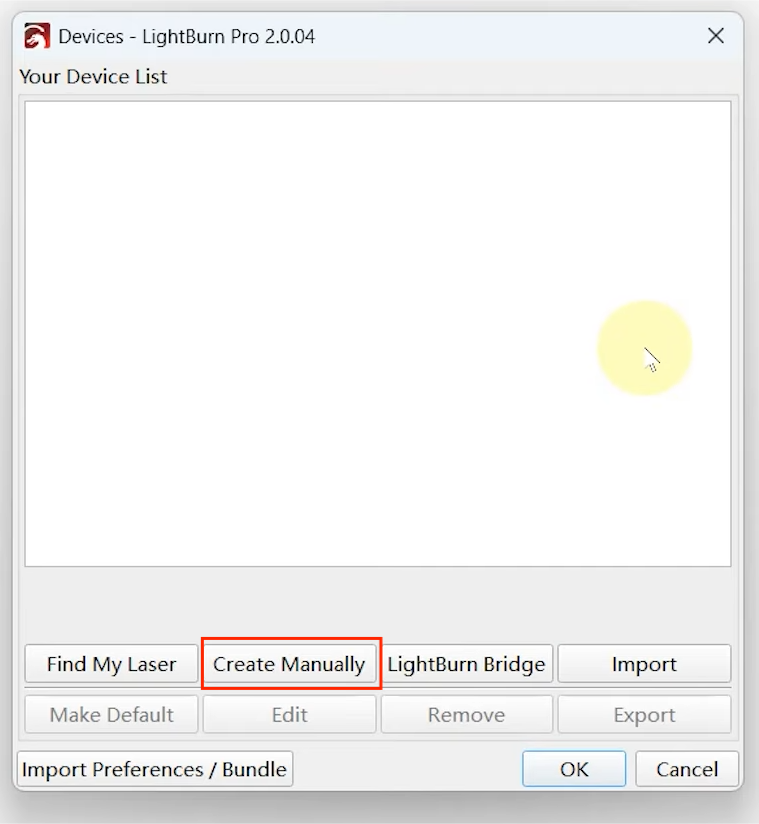

    如果没有配置文件，更普遍的方法是直接创建机器配置。点击创建机器。

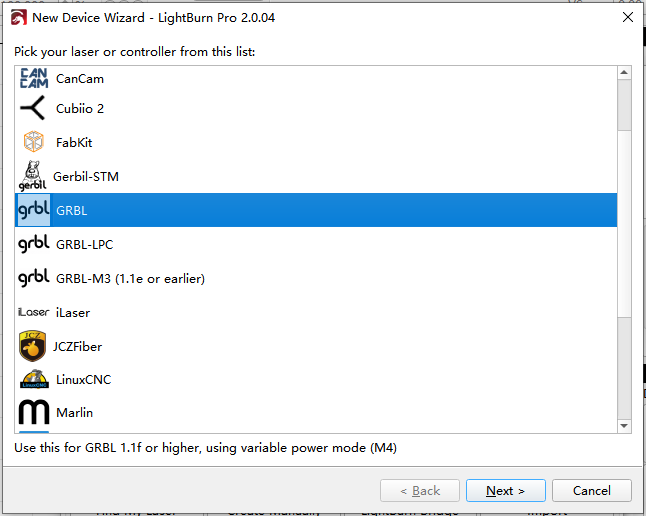

    选择控制器。不同的激光器类型选择不同，请查看机器的说明书。这里我们选择GRBL，

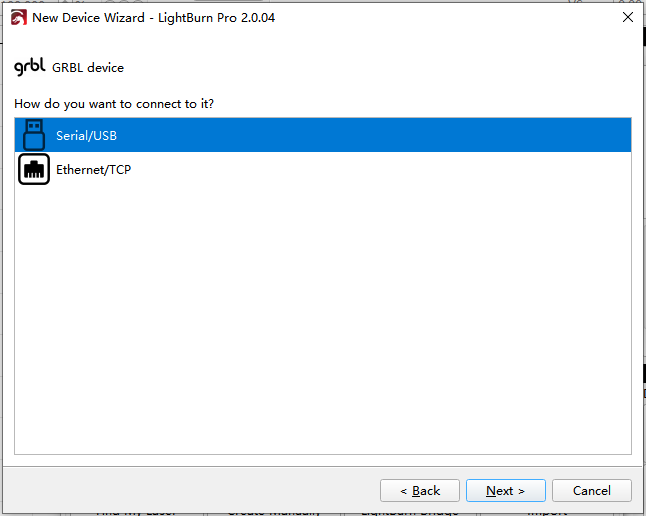

    选择连接方式，根据机器选择连接方式。

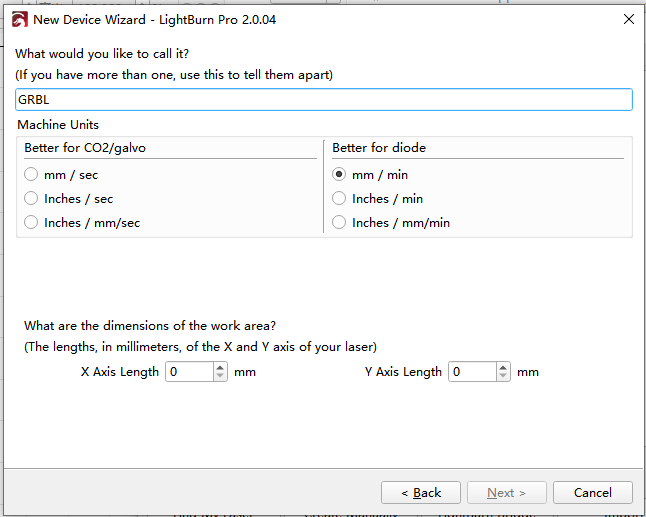

    机器配置，这里可以更改配置名称、选择机器单位和设置工作范围。根据机器选择需要的单位和范围。

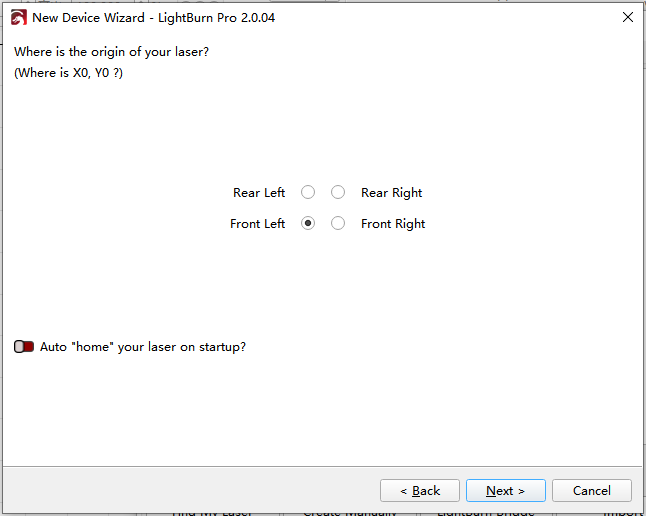

    原点设置，设置机器的归位点位置，通常在左前方；建议关闭自动归位，以防止开机时机器突然的移动造成问题和伤害。

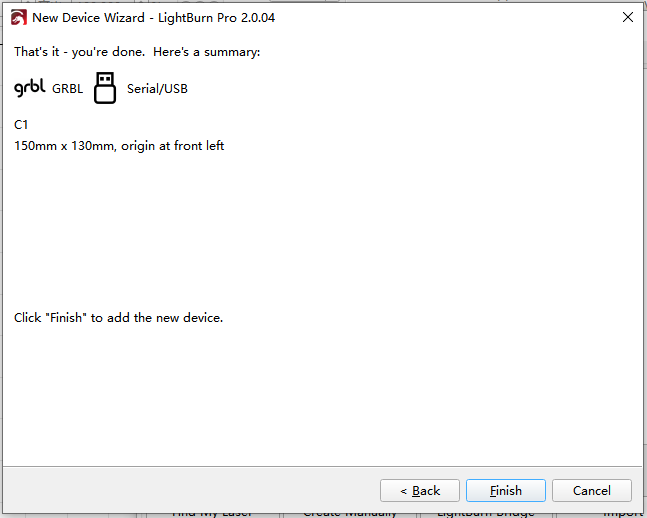

    确认设置，检查您的设置信息，完成设置。（以C1为例）


    完成后，查看设置。


    至此，软件安装配置完成。

    附：LightBurn文档

  • 关于我们

    我们的故事

    SCULPFUN成立于2019年。创始人唐先生是一位充满艺术热情的艺术家，他梦想着能够创造出一台能够将人类创造力转化为现实的机器，从而将艺术创作从传统工具的束缚中解放出来。由此，SCULPFUN品牌应运而生。

    SCULPFUN团队由一群对激光技术充满热情的工程师组成。他们致力于研究如何利用激光的精确度和能量，以达到前所未有的雕刻精度和速度水平。经过无数次的试验和改进，SCULPFUN激光雕刻机现已展现出卓越的性能和稳定性。

    SCULPFUN 所生产的不只是一台激光设备;它更像是一位艺术创作中的伙伴。无论是木版画、金属版画还是玻璃雕刻，SCULPFUN都能通过其精准的激光光束捕捉到创作者最细微的灵感。借助 SCULPFUN，艺术家们能够将他们的创意与情感转化为一件又一件令人惊叹的作品。

    SCULPFUN是首家将二极管蓝色激光雕刻机引入桌面市场的公司，此举推动了技术进步并降低了成本。桌面二极管蓝色光雕刻机正逐渐成为个人和小型企业实现个性化产品制造和艺术创作的一种强大工具。此类设备的普及还促进了个性化定制和小批量生产的蓬勃发展，为小企业和个人艺术家提供了更多机遇。

    在不久的将来，SCULPFUN 还将涉足光纤和 CO2 激光领域，以解锁更多应用场景，并持续致力于新技术和功能的开发，以满足不断变化的市场需求。我们承诺将继续投入研发工作，以确保SCULPFUN 激光雕刻机始终保持在行业内的领先地位。

    艺术融合

    激光雕刻机与艺术领域的融合，是一个充满创新与机遇的领域。这项技术不仅为艺术家们提供了全新的创作工具，还使得艺术作品的制作更加多样化和精致。作为一种先进的制造技术，激光雕刻机已成为艺术家们进行创作时所用到的材料和工具之一。它激发了艺术家的创造力，拓展了情感表达的领域。

    例如，中国传统剪纸艺术已被与激光雕刻技术相结合。激光雕刻不仅提高了剪纸的生产效率，还使这门艺术变得更加精致和多样化。SCULPFUN的激光雕刻技术使艺术家们得以在各种材质上(包括金属、木材、玻璃、皮革等)实现自己的创意，创作出既个性化又富有艺术感的作品。

    无限可能

    SCULPFUN坚信未来是无限可能的。随着科技的不断进步，激光雕刻技术将拥有更多施展空间。SCULPFUN将继续引领行业探索激光技术在艺术、设计、制造等领域的创新应用。我们的目标是让每个人都能通过SCULPFUN的产品实现自己的艺术梦想。

    品牌理念

    SCULPFUN的品牌理念是“艺术与科技的和谐”。这不仅仅是一句口号，而是SCULPFUN团队每位成员所秉持的信念。他们相信，借助科技的力量，艺术创作可以更加自由，而创意的表达也会更加丰富。SCULPFUN致力于成为激光雕刻解决方案的全球领导者，通过持续的技术创新和艺术融合，为世界创造更多美丽的事物。

    品牌使命

    创新驱动:不断探索激光技术的边界，以期为用户带来更高效、更精准的雕刻体验。艺术融合:完美地将科技与艺术相结合，激发创作者无限的想象力和创造力。环境哲学:推广环保型激光设备，以降低对环境的影响，为可持续发展贡献力量。用户至上:以用户需求为导向，提供个性化、定制化的服务。

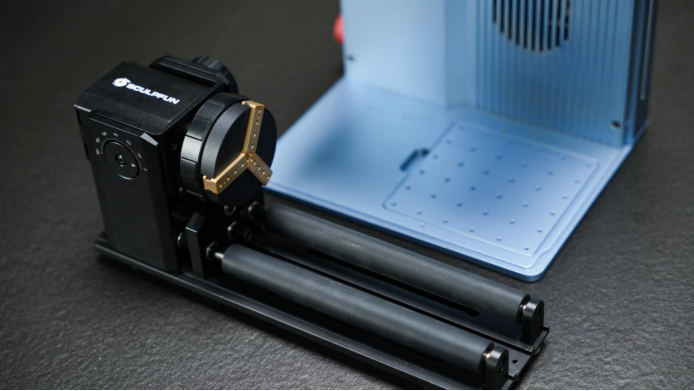

  • RA Pro/Pro Max 旋转滚轴及卡盘 配件使用文档

    软件设置

    SDG Laser

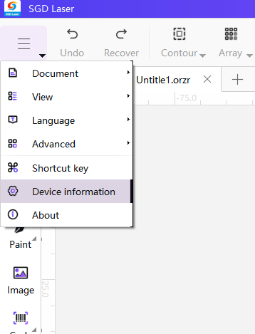

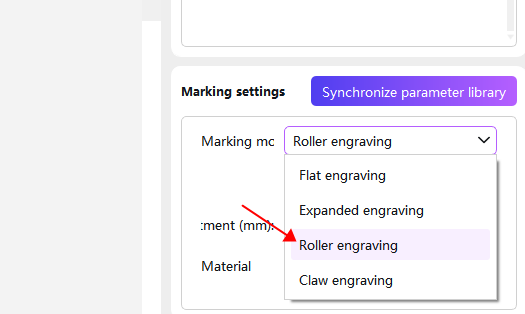

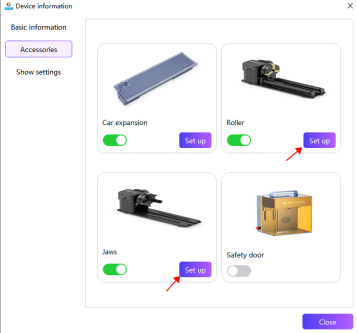

    打开SGD软件，USB连接电脑，设备连接成功。打开设备信息，可以查看基础信息，修改配件及显示设置。使用滚轴标刻或者夹爪标刻时，需要关闭安全门。



    管理员密码: sculpfun001

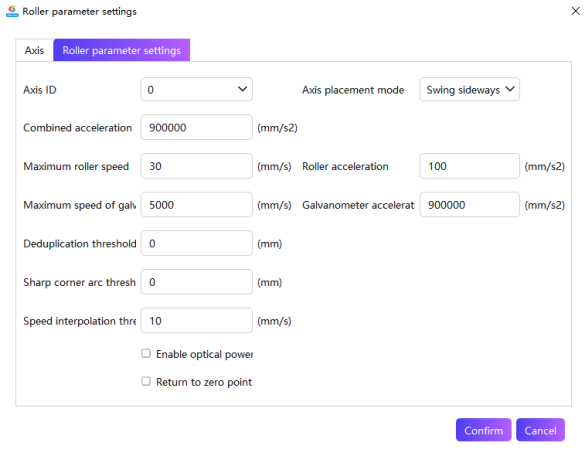

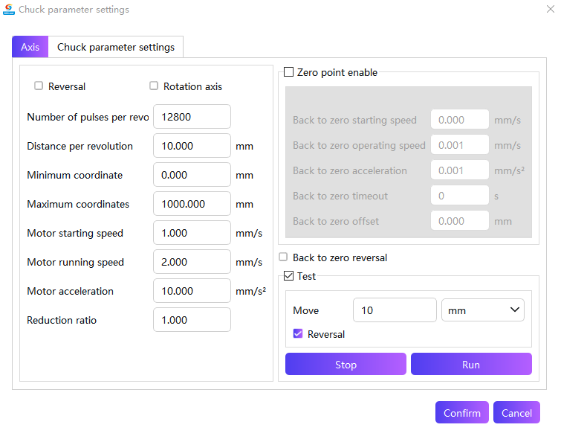

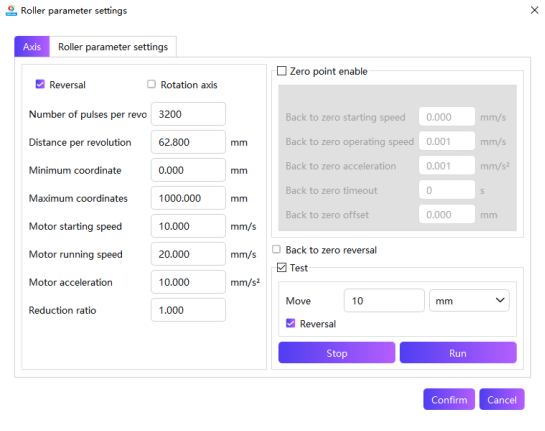

    软件内置参数如下，您也可以根据自己的需要进行修改。

    滚轴

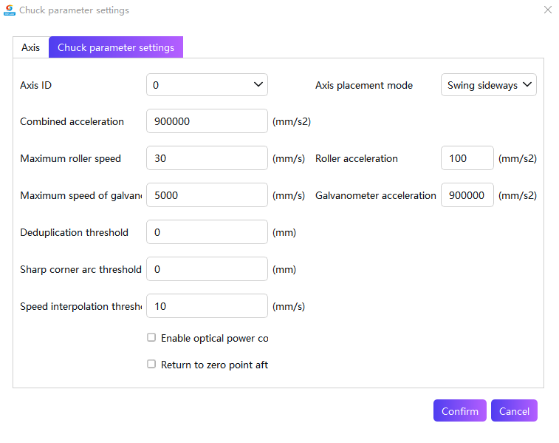

    夹爪





    LightBurn

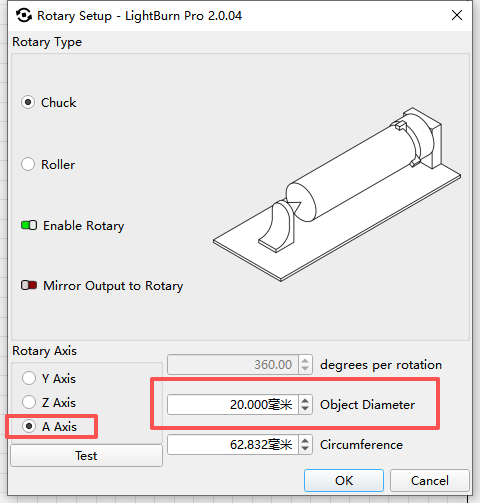

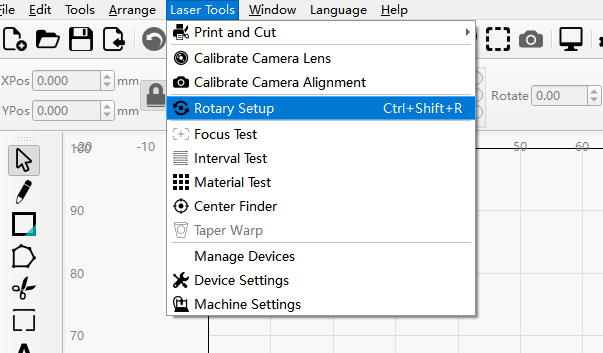

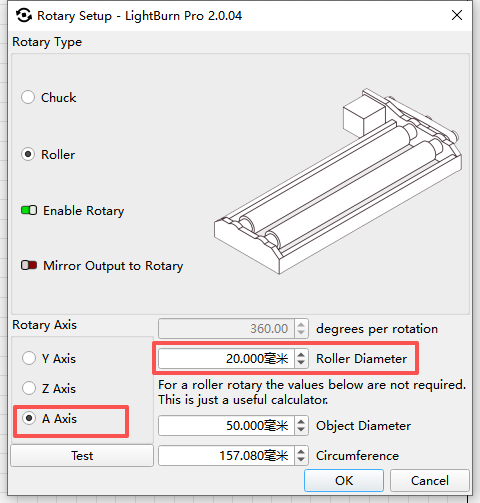

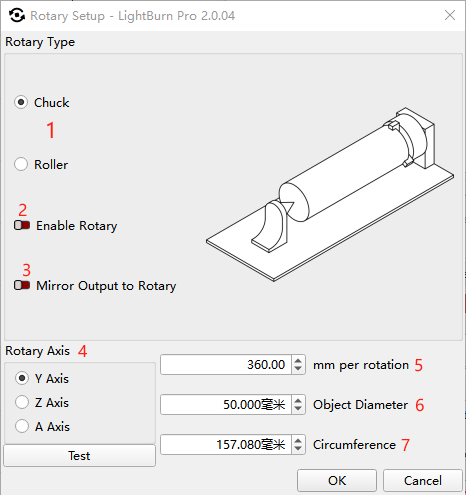

    打开软件，找到激光工具-旋转设置



    1.切换滚轴和卡爪模式

    2.启用旋转开关

    3.镜像旋转输出

    4.旋转轴方向，选择Y轴则素材上的Y轴方向为旋转方向，默认为Y轴。

    5.旋转速度，根据机器型号设置建议的默认值。

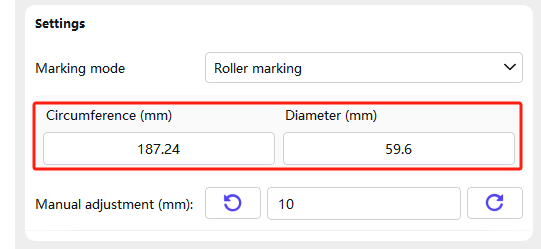

    6.对象直径。旋转对象的直径，使用滚轴时直径固定为20mm；使用夹爪时需要输入雕刻物品的直径。

    7.圆周。雕刻物品的周长，手动测量后输入。

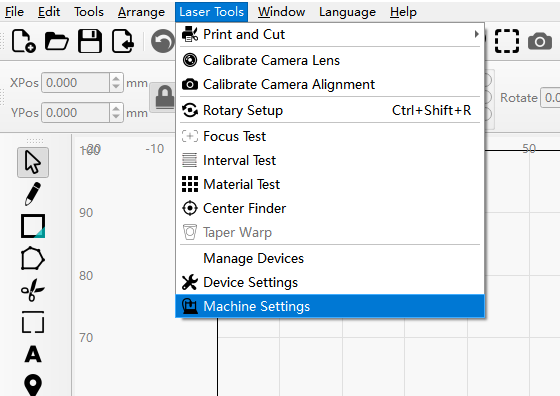

    启用旋转后，需要设置电机方向。打开激光工具-机器设置

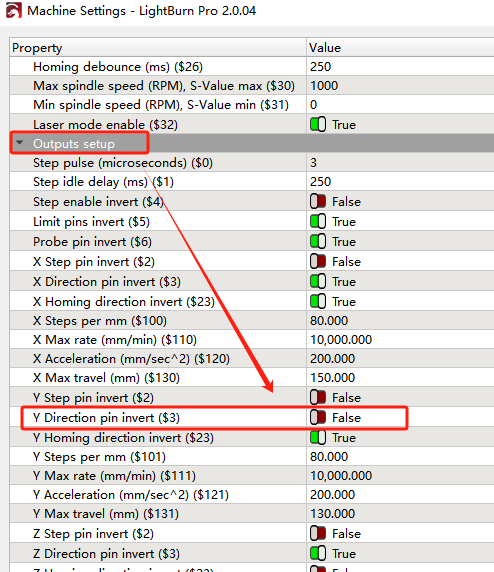

    找到输出设置-Y轴方向开关($3)，根据 RA Pro系列参数文档 选择打开或关闭，修改电机方向。


    操作步骤（SGD）

    图示以G9振镜激光器为例，进行演示。

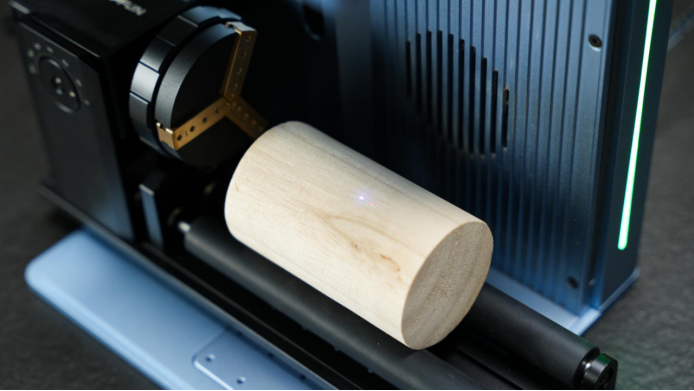

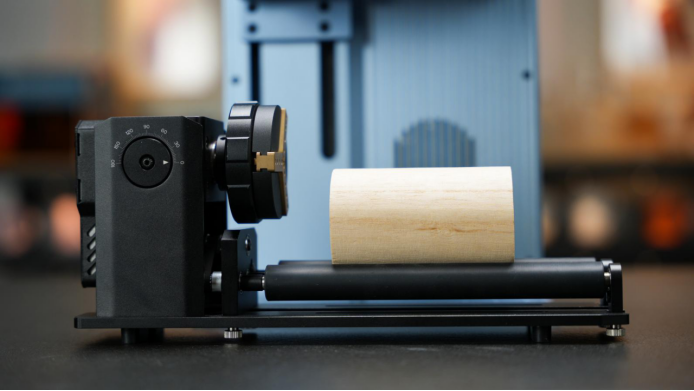

    1.滚轴雕刻

    准备





    安装



    连接

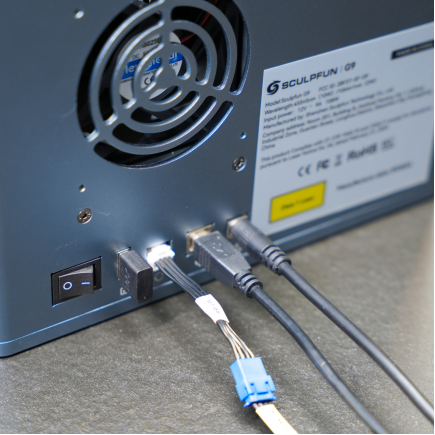

    使用RA2连接线一端连接RA2 Pro，另外一端使用转接线（如有）连接后，连接机器背后的配件接口。image.png

    雕刻

    对焦

    将放有材料的转轴放置在机器上，点击对焦，机器将在平面上显示红点和蓝点，将两点重合，对焦完成。注意：

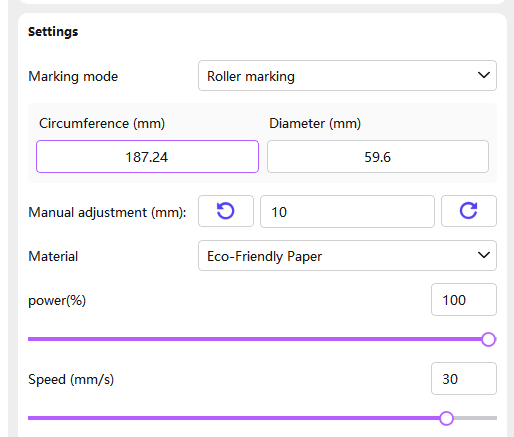

    设置参数








    预览




    雕刻

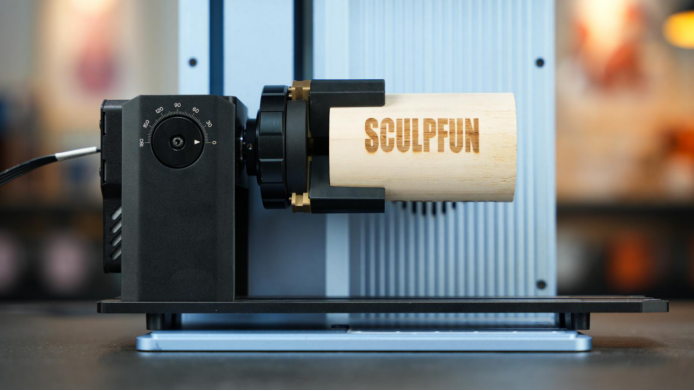

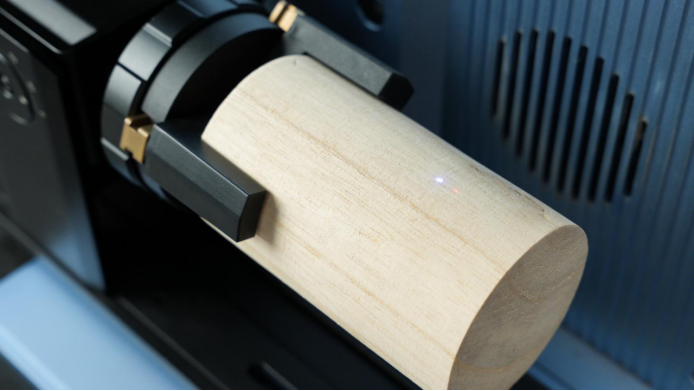

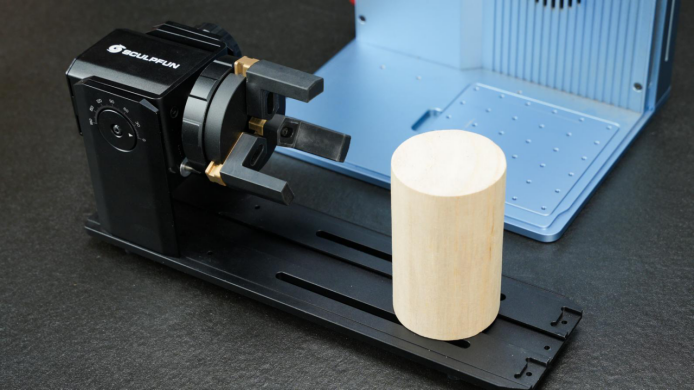

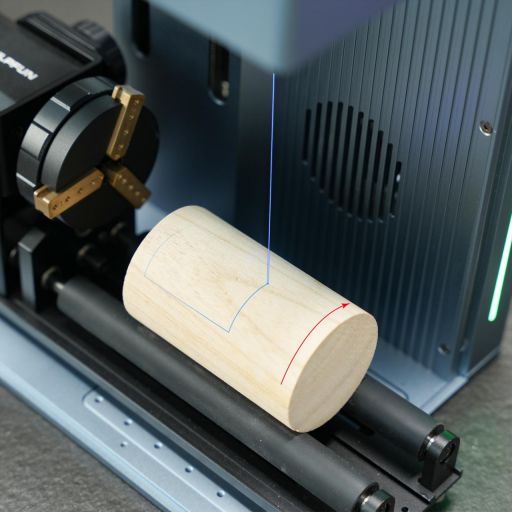

    2.卡盘雕刻

    准备

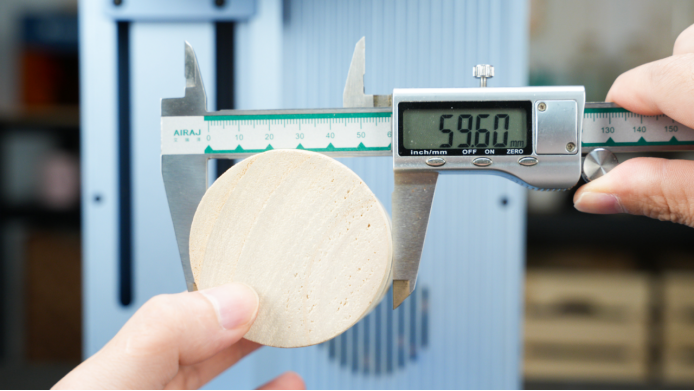

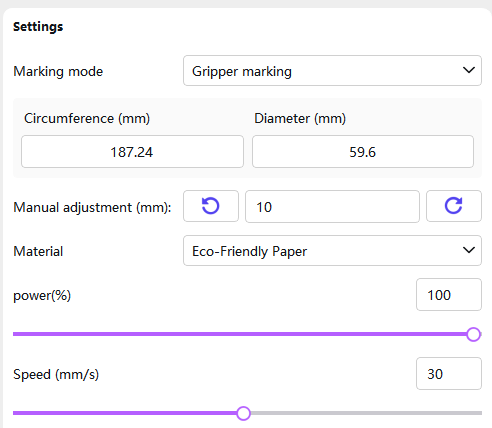

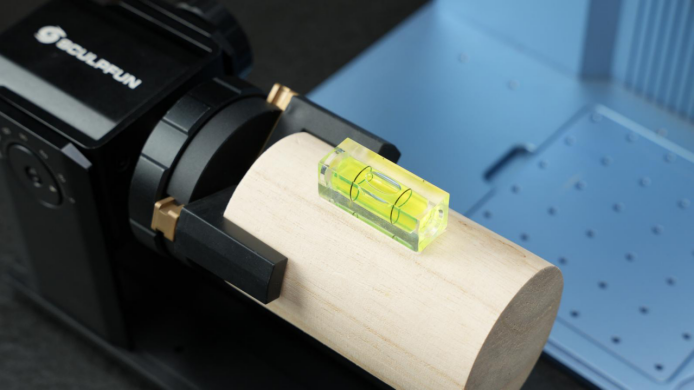

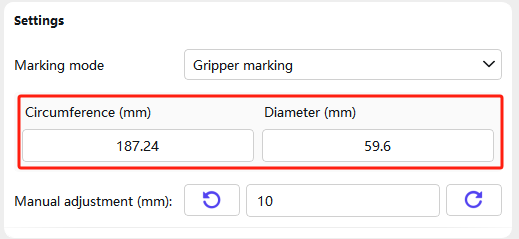

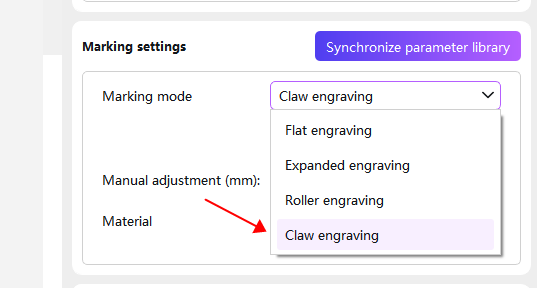

    提前测量材料的直径（或者周长），输入软件对应位置中。



    安装



    连接

    使用RA2连接线一端连接RA2 Pro，另外一端使用转接线（如有）连接后，连接机器背后的配件接口。image.png

    雕刻

    对焦

    将放有材料的转轴放置在机器上，点击对焦，机器将在平面上显示红点和蓝点，将两点重合，对焦完成。注意：


    设置参数








    预览

    点击预览，可以查看机器的工作范围。预览完成后会自动返回原位。


    雕刻

    点击标刻开始工作。




    操作步骤（LightBurn）

    图示以E1激光器为例，进行演示。

    1.滚轴雕刻

    准备

    打开lightburn，连接机器

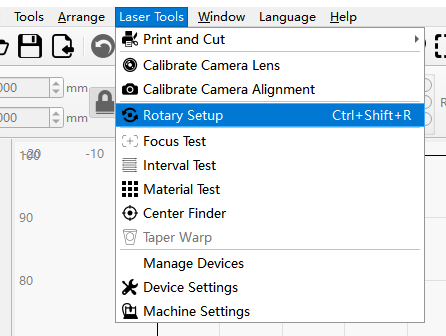

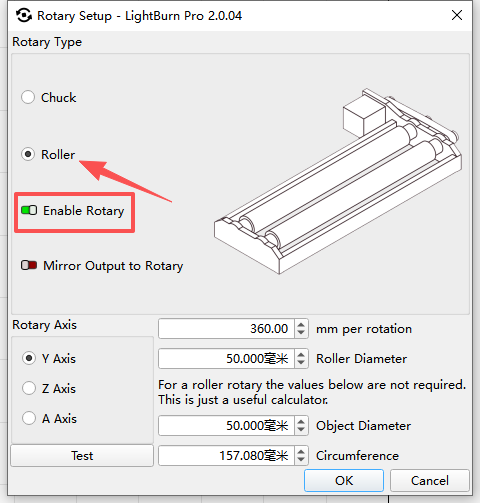

    选择激光工具-旋转设置



    选择滚轴模式，打开启用旋转开关。



    根据机器选择设置参数，具体参数见参数文档，有些机器可能需要进行机器设置。此处以E1为例。



    安装

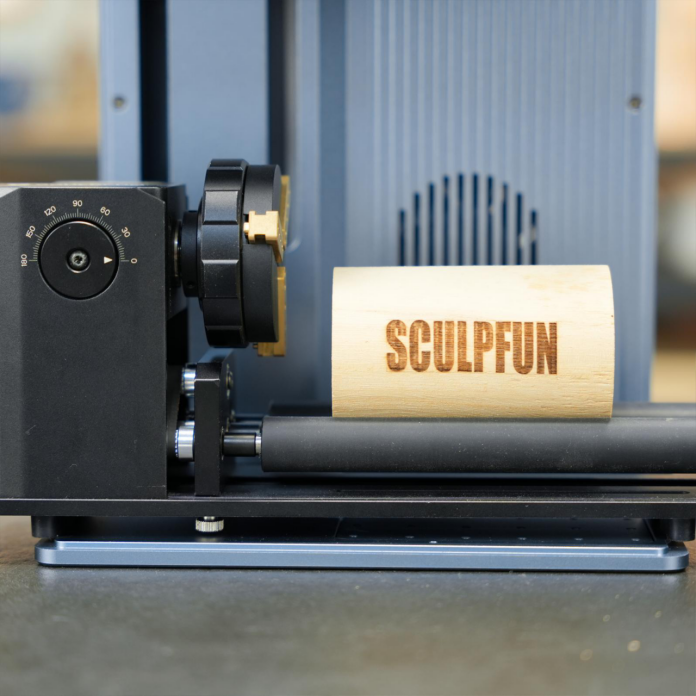

    将已经装好旋转辊的配件放入机器内。



    将材料放置在旋转辊上。



    连接

    使用连接线将配件与机器相连。不同机器对应的接口不同，请参考机器说明。



    雕刻

    进行对焦，将激光器聚焦在材料最高处。

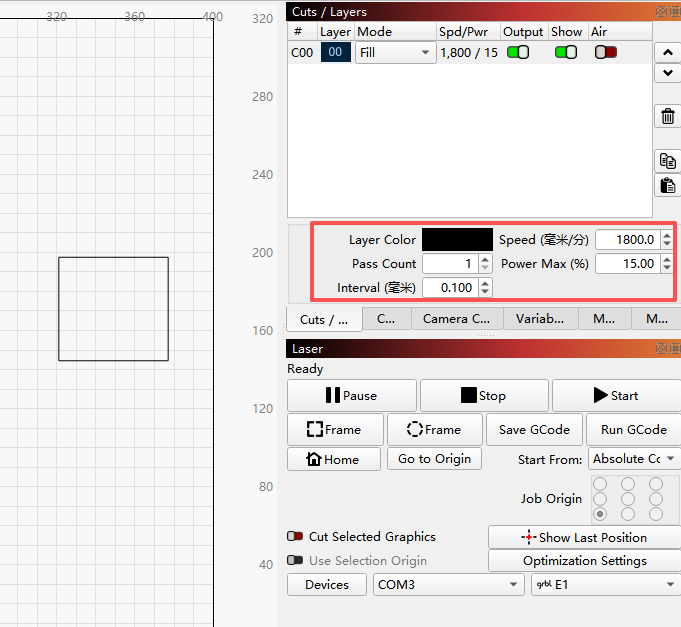

    绘制或置入素材，设置工作参数。



    通过边框确认雕刻位置。

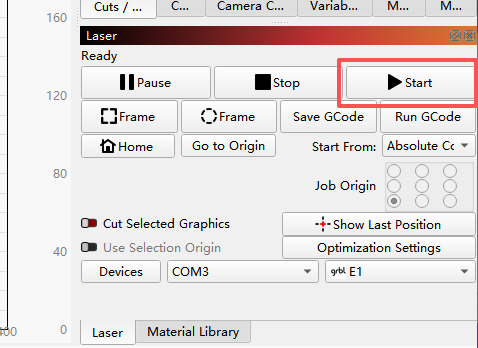

    点击开始，开始加工。

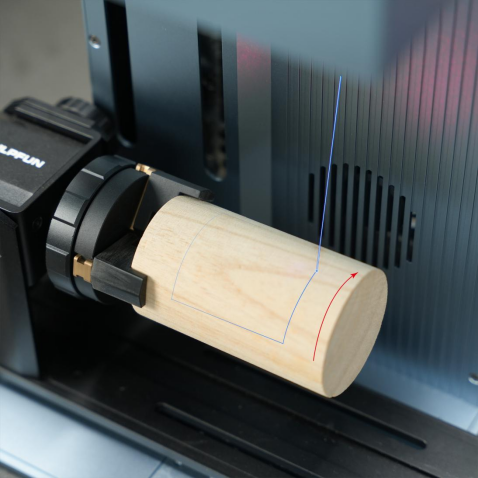

    1. 夹爪雕刻

    准备

    打开lightburn，连接机器



    选择激光工具-旋转设置

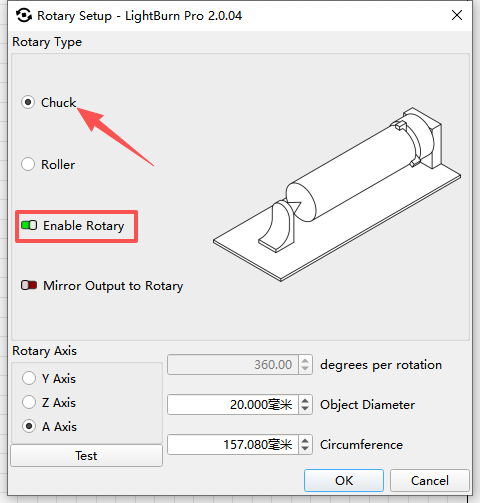

    选择夹爪模式，打开启用旋转开关。



    根据机器选择设置参数，具体参数见参数文档，有些机器可能需要进行机器设置。此处以E1为例。



    安装

    将已经装好旋转辊的配件放入机器内。



    将材料放置在旋转辊上。



    连接

    使用连接线将配件与机器相连。不同机器对应的接口不同，请参考机器说明。



    雕刻

    进行对焦，将激光器聚焦在材料最高处。



    绘制或置入素材，设置工作参数。

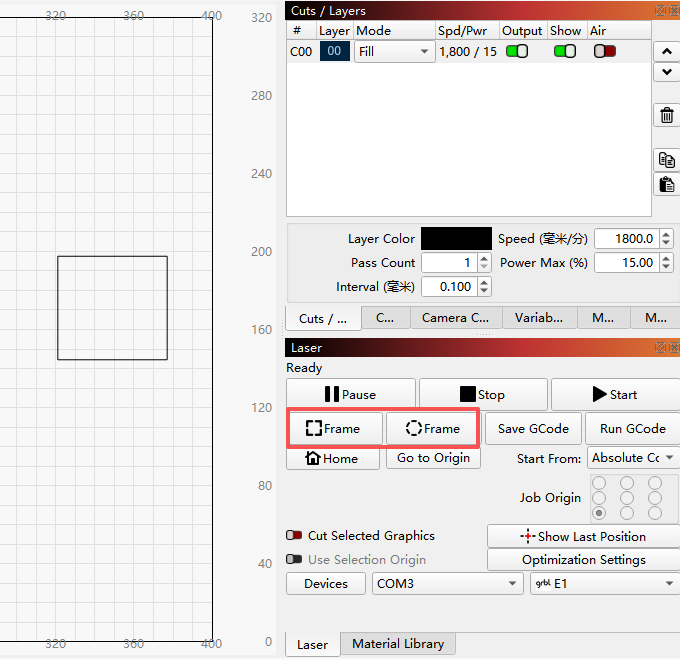

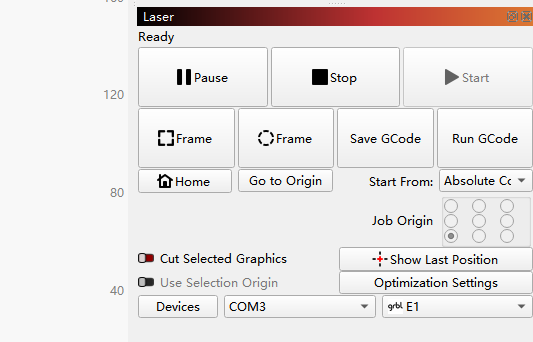

    通过Frame边框确认雕刻位置。

    点击开始，开始加工。

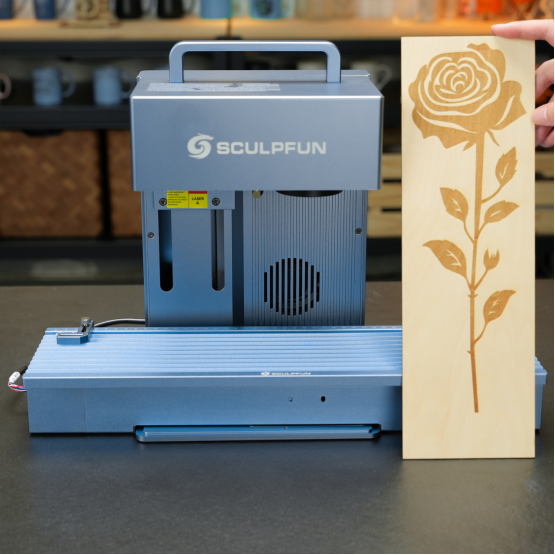

  • G9 SE扩幅配件使用文档

    说明

    G9 SE扩幅配件目前仅支持G9、V5振镜激光器，未来它将会支持更多机器。

    G9 SE扩幅配件仅用于SGD Laser软件，不支持LightBurn等其他雕刻软件。

    1.软件设置

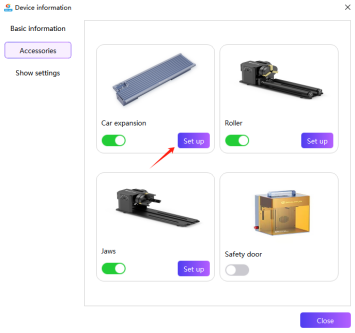

    打开SGD软件，USB连接电脑，设备连接成功。打开设备信息，可以查看基础信息，修改配件及显示设置。

    注意：使用小车扩幅时，需要配置配件信息，并关闭安全门。G9使用SE扩幅时，禁止热插拔，需要断电后接入。



    管理员密码: sculpfun001

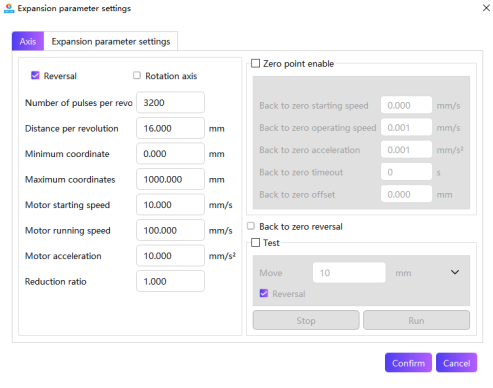

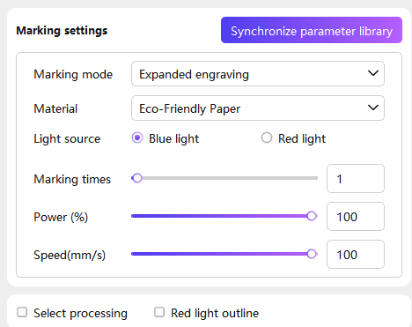

    参考参数如下

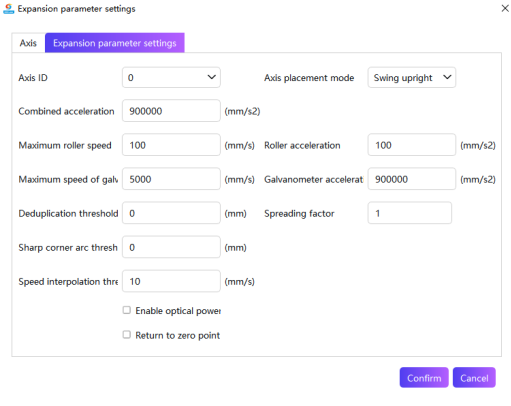

    扩幅配件



    2. 配件安装

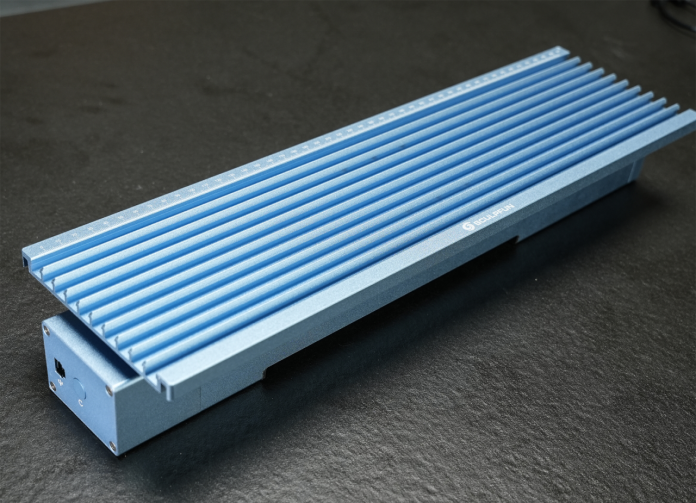

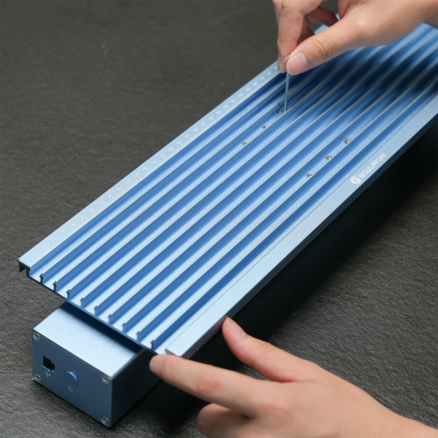

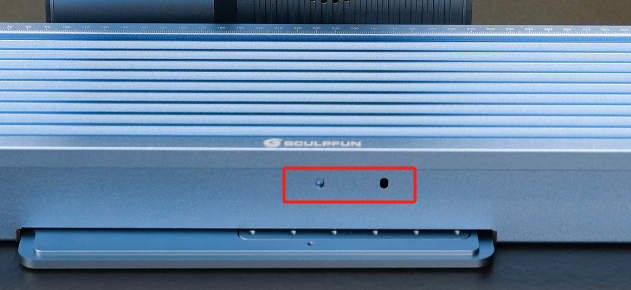

    取出配件。用附带的螺丝将工作平台安装在底座上。请注意，当重置按钮朝左时且平台的标尺朝上时，它处于正确的方向。



    3. 操作步骤

    步骤1:准备

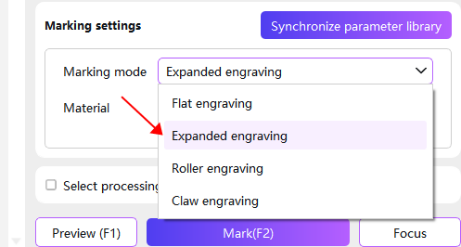

    创建一个新的画布。您可以在SGD界面右下角将模式更改为“扩展雕刻”，画布大小将自动调整以适配拓幅配件的工作面积。


    步骤2:安装

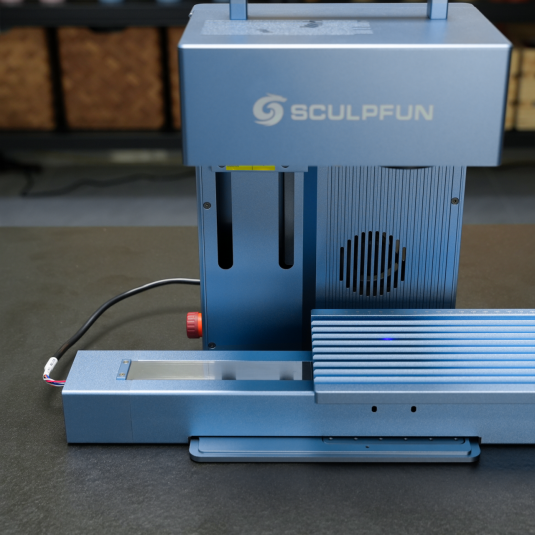

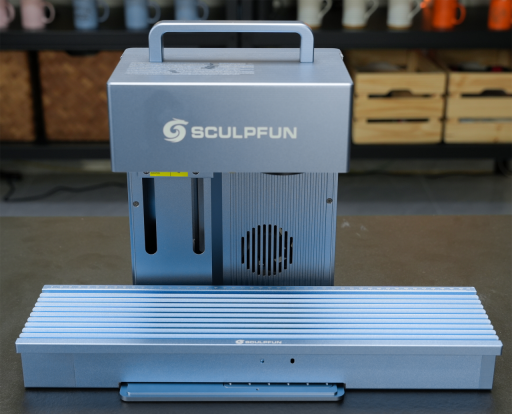

    将配件放置在机器工作平台上。图示为G9安装。

    注意:当复位按钮和连接端口朝左时，为正确放置位置。


    步骤3:连接

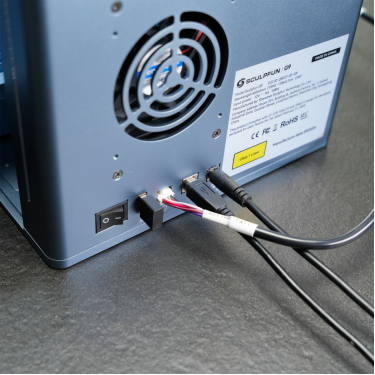

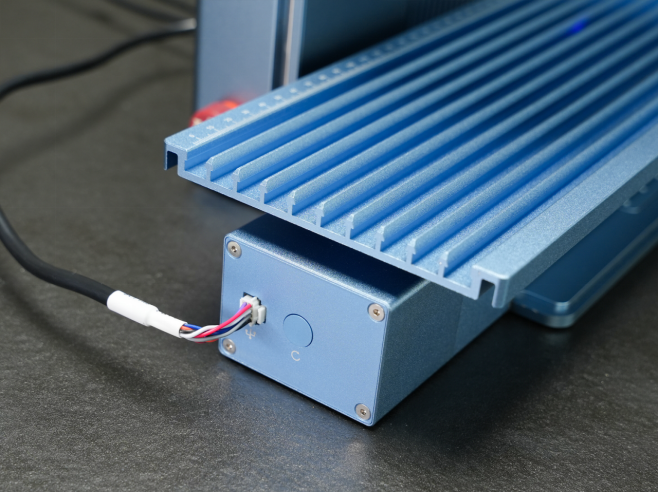

    使用连接线将其连接到G9机器。完成连接后，您可以打开机器。



    步骤4:雕刻

    1. 对焦

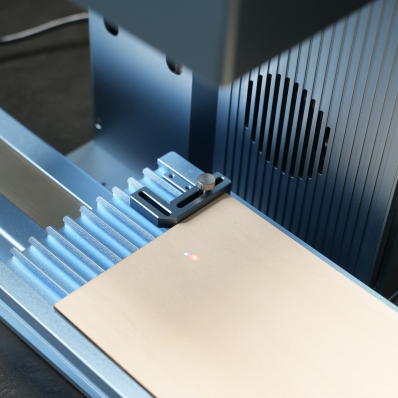

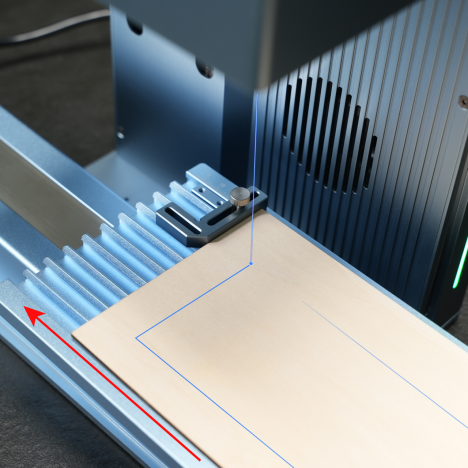

    将雕刻材料放置在滑台延伸部分的工作平台上，然后点击对焦。材料上会出现红色和蓝色的点，使用电动升降按钮调节，使两点重合，即可完成对焦。


    2. 参数设置

    您可以编辑画布上的图案或文字，并根据雕刻内容和材料选择合适的参数。


    3. 预览

    预览前请按重置按钮将滑台复位至原点。单击“预览”后，系统将提示您执行重置操作。完成重置并单击“是”后，您可以查看设备的工作范围。




    4. 开始雕刻

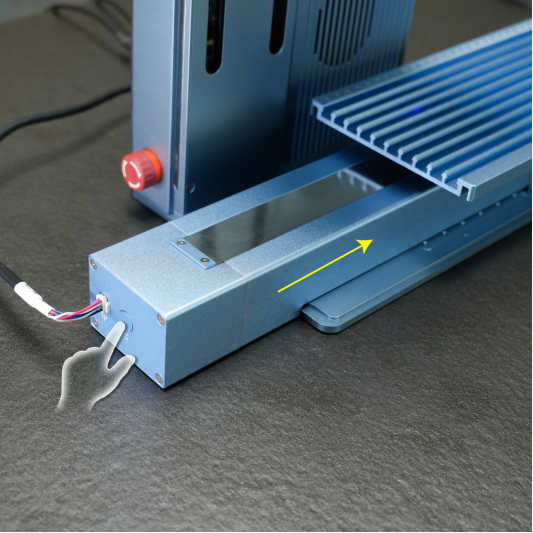

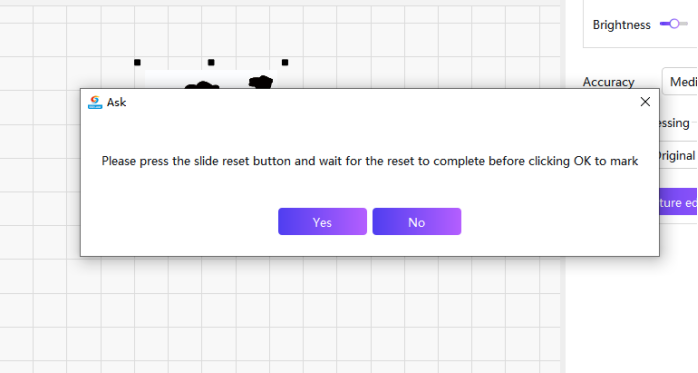

    按下复位按钮，在雕刻前将滑轨伸展部分复位到原点。点击“标记”后，系统会提示您执行复位操作。完成复位并点击“是”后即可开始工作。



  • V5 开箱安装使用教程

    V5开箱安装使用教程

    视频版

    文字版

    配件展示

    底座组件*1

    升降立柱*1

    紫外激光器*1

    70*70场镜*1

    150*150场镜*1

    水平仪*2（分开发货）

    工具包*1（2.5mm、4mm、5mm扳手、狗牌*2）

    U盘*1

    加密狗*1

    定位条*2

    螺丝包*1（M3\M5\M6 各4个）

    电源线*1

    数据线*1

    扩幅线*1

    旋转模块转接线*1

    说明书*1

    护目镜*1

    透明尺*1

    调焦片*5

    椴木板*2

    校正纸*5

    水晶立柱*2


    产品安装

    安装立柱

    拿出底座、立柱和激光器


    安装立柱，注意立柱底下的槽位，立柱刻度朝向正面



    使用M6螺丝，将立柱固定在底座上


    安装激光器

    将激光器安装在立柱上，注意激光器插销的位置与立柱孔位对齐




    使用M5螺丝，连接激光器和立柱平台，为了方便调平，暂时不拧紧


    激光器调节

    机器需要调整激光器与底座，使其保持平行。

    拿出另一个包裹内的水平尺，将其中一个放置在激光器上，另一个放置在底座。



    调节螺丝2，调整激光器的前后角度，保证两个水平尺平行，此时激光器与底座平行




    拧紧M5螺丝


    线材连接

    拿出底座线缆，区分端口后插入





    整理线材


    连接底部线材和接口，电脑连接数据线




    打开机器

    取下机器场镜的保护盖，150mm场镜默认安装在激光器上



    打开急停开关，打开电源开机，按下激光器电源开关。




    激光器开机后，指示灯蓝绿色交替闪烁，代表激光器正在预热，等待两三分钟后，变为稳定的颜色，代表激光器预热完毕，此时可以正常使用。
